7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie369
7
Obs∏uga techniczna i konserwacja
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Skrzynka bezpieczników w pobli˝u sterownika mocy
Nigdy nie wolno sprawdzaç ani wymieniaç bezpieczników w pobli˝u ste-
rownika mocy, poniewa˝ w pobli˝u skrzynki bezpieczników znajdujà si´
cz´Êci i przewody pod wysokim napi´ciem.
Mo˝e to spowodowaç pora˝enie pràdem, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistyczne-
mu warsztatowi ustalenie i usuni´cie usterki.
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 369 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 465)
Z przodu
3707-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

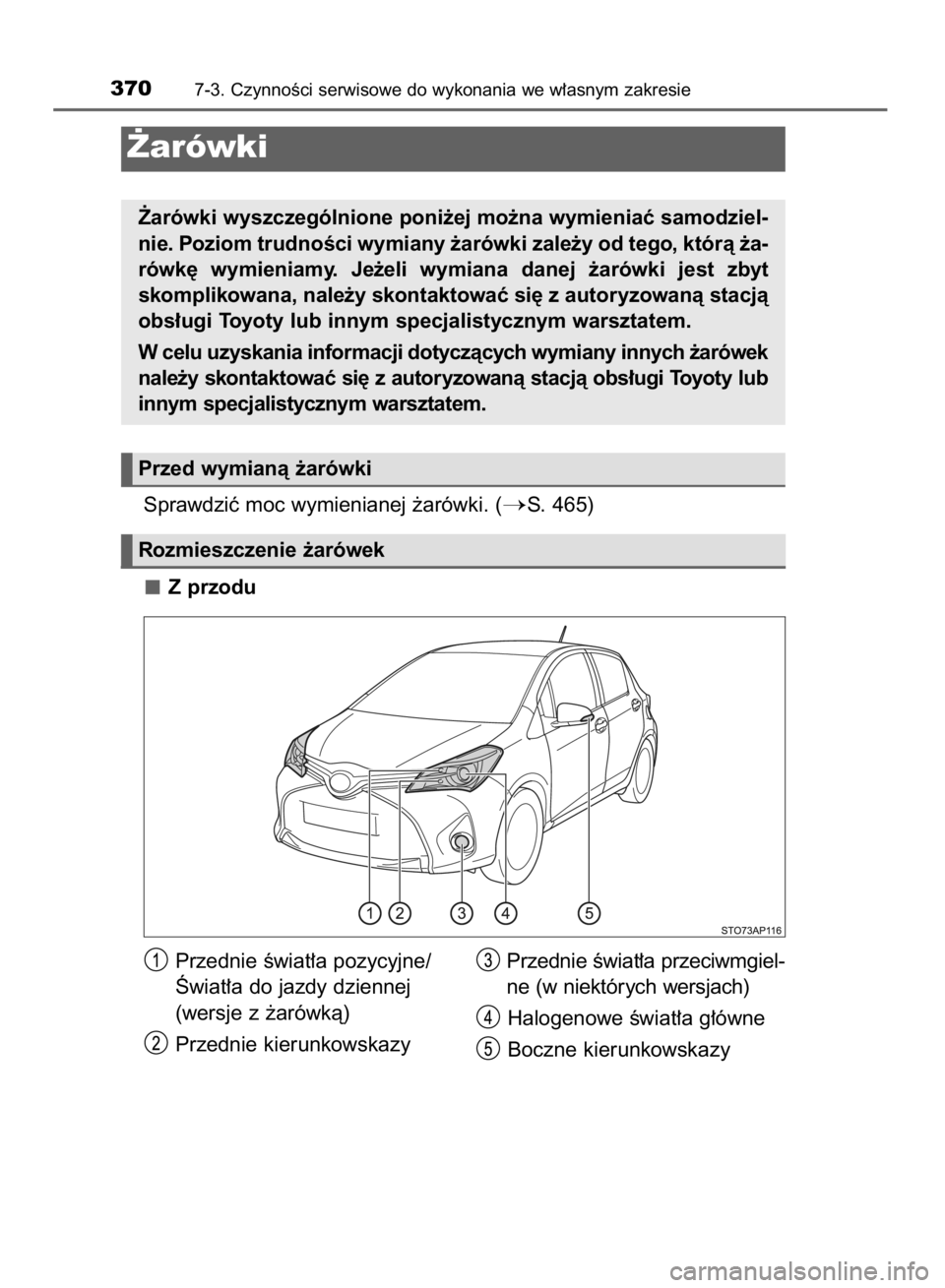

˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝a-
rówk´ wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt
skomplikowana, nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
W celu uzyskania informacji dotyczàcych wymiany innych ˝arówek
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
Przednie Êwiat∏a pozycyjne/
Âwiat∏a do jazdy dziennej
(wersje z ˝arówkà)
Przednie kierunkowskazyPrzednie Êwiat∏a przeciwmgiel-
ne (w niektórych wersjach)
Halogenowe Êwiat∏a g∏ówne
Boczne kierunkowskazy
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 370 (Black plate)

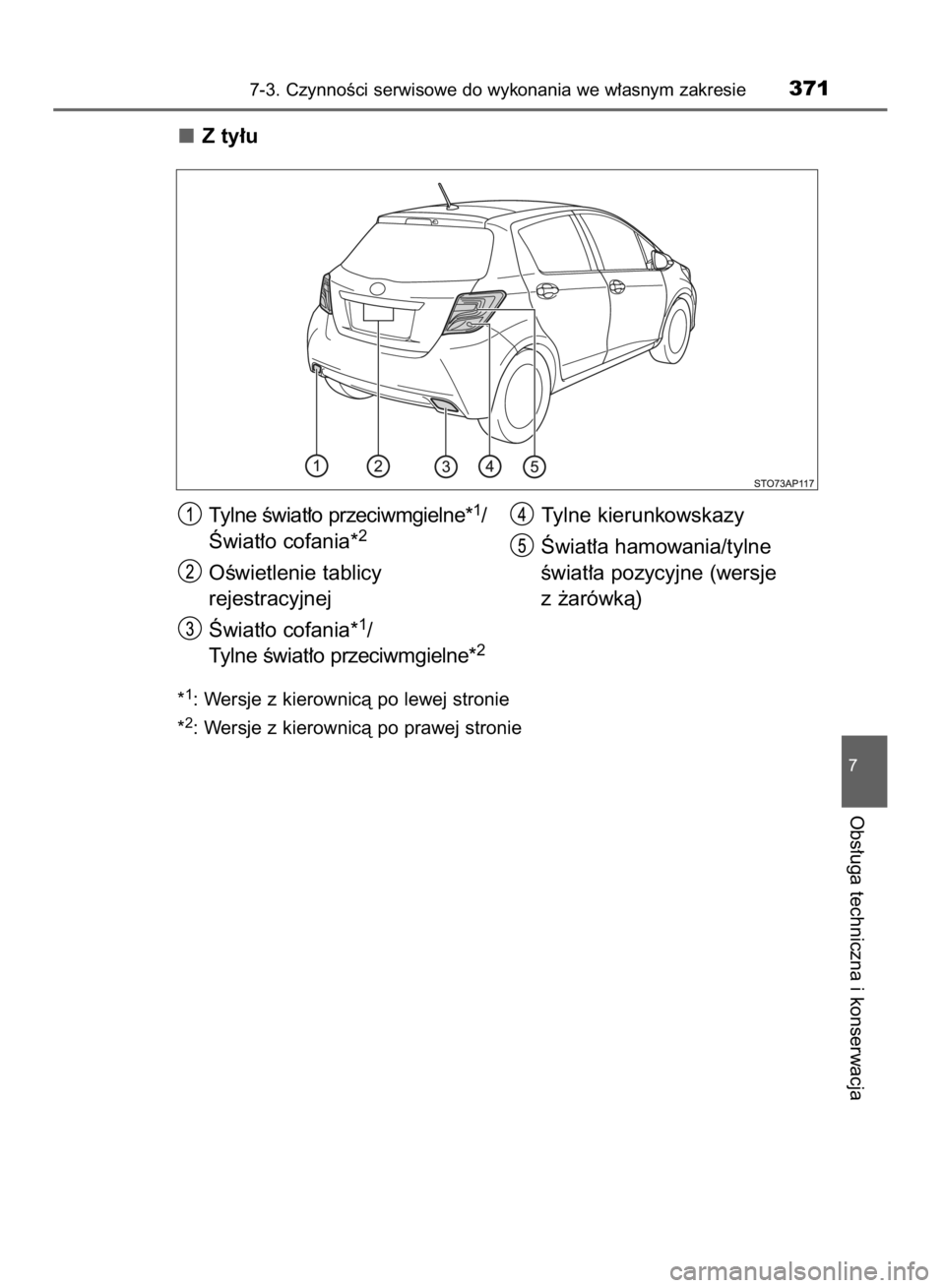

Z ty∏u
*1: Wersje z kierownicà po lewej stronie
*
2: Wersje z kierownicà po prawej stronie
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie371
7
Obs∏uga techniczna i konserwacja
Tylne Êwiat∏o przeciwmgielne*1/
Âwiat∏o cofania*2
OÊwietlenie tablicy
rejestracyjnej
Âwiat∏o cofania*
1/
Tylne Êwiat∏o przeciwmgielne*2
Tylne kierunkowskazy
Âwiat∏a hamowania/tylne
Êwiat∏a pozycyjne (wersje
z ˝arówkà)
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 371 (Black plate)

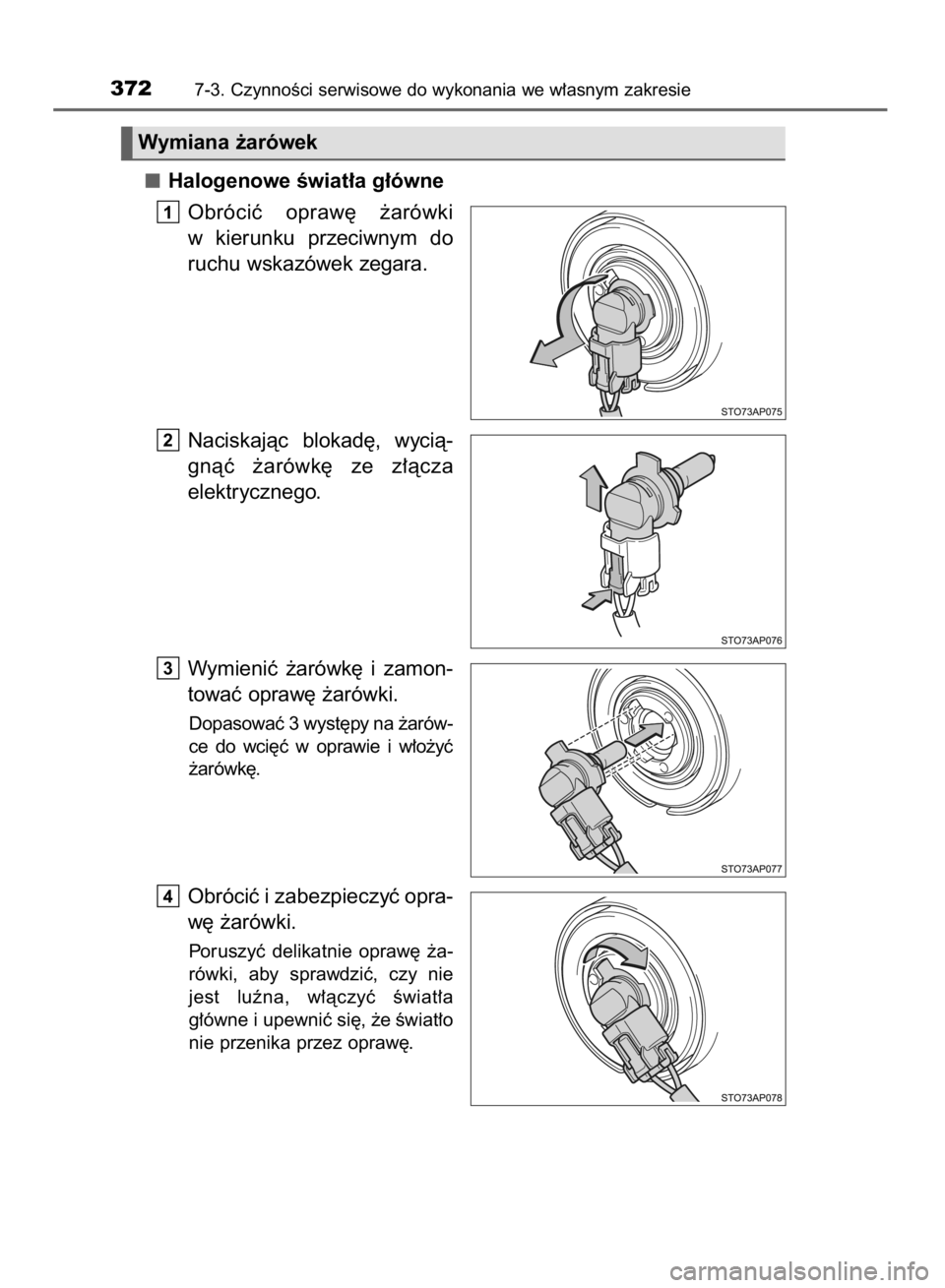

Halogenowe Êwiat∏a g∏ówne
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Naciskajàc blokad´, wycià-
gnàç ˝arówk´ ze z∏àcza
elektrycznego.
Wymieniç ˝arówk´ i zamon-
towaç opraw´ ˝arówki.
Dopasowaç 3 wyst´py na ˝arów-
ce do wci´ç w oprawie i w∏o˝yç
˝arówk´.
Obróciç i zabezpieczyç opra-
w´ ˝arówki.
Poruszyç delikatnie opraw´ ˝a-
rówki, aby sprawdziç, czy nie
jest luêna, w∏àczyç Êwiat∏a
g∏ówne i upewniç si´, ˝e Êwiat∏o
nie przenika przez opraw´.
4
3
2
1
3727-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana ˝arówek
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 372 (Black plate)

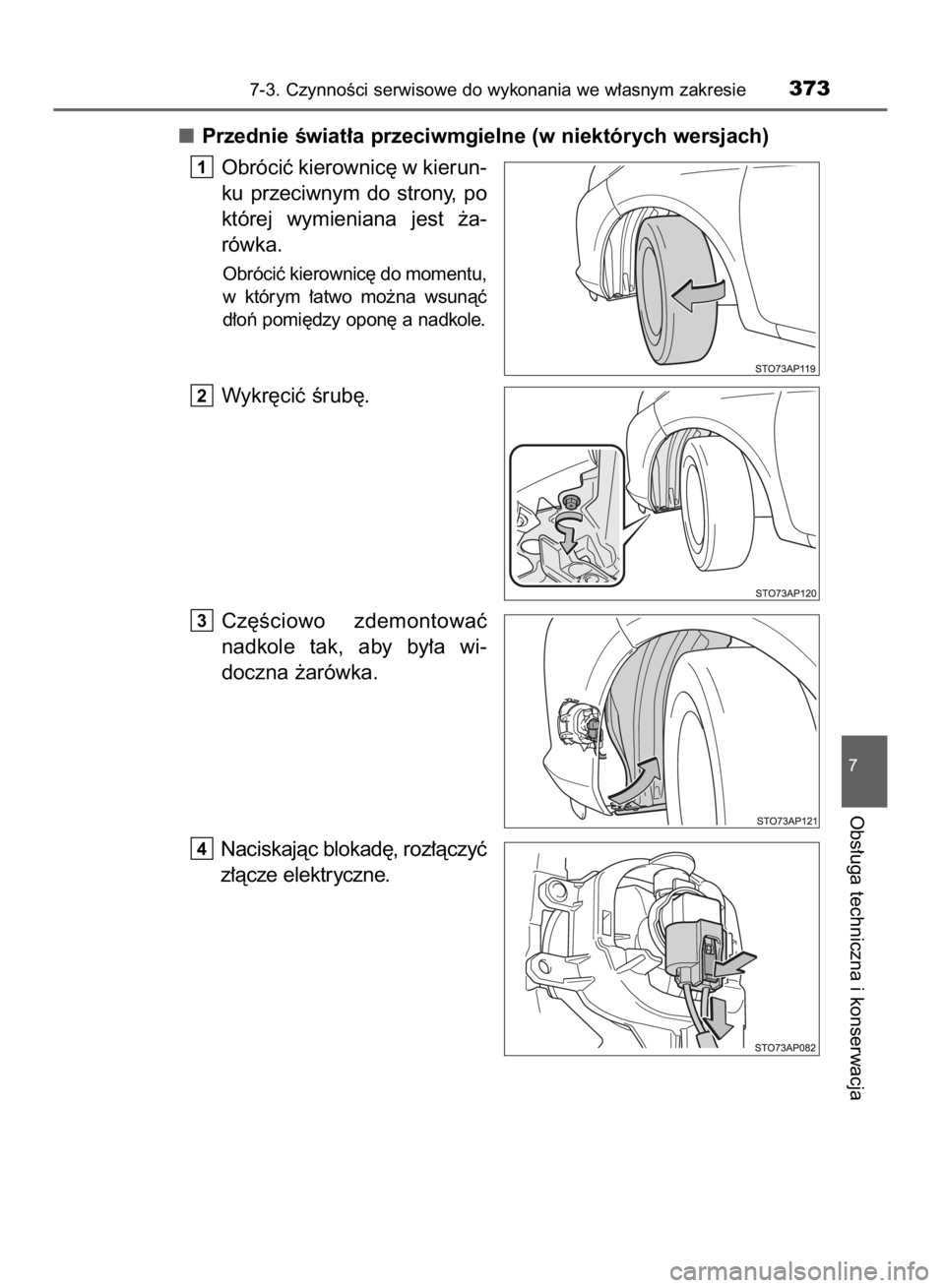

Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)
Obróciç kierownic´ w kierun-
ku przeciwnym do strony, po
której wymieniana jest ˝a-
rówka.
Obróciç kierownic´ do momentu,
w którym ∏atwo mo˝na wsunàç
d∏oƒ pomi´dzy opon´ a nadkole.
Wykr´ciç Êrub´.
Cz´Êciowo zdemontowaç
nadkole tak, aby by∏a wi-
doczna ˝arówka.
Naciskajàc blokad´, roz∏àczyç
z∏àcze elektryczne.
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie373
7
Obs∏uga techniczna i konserwacja
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 373 (Black plate)

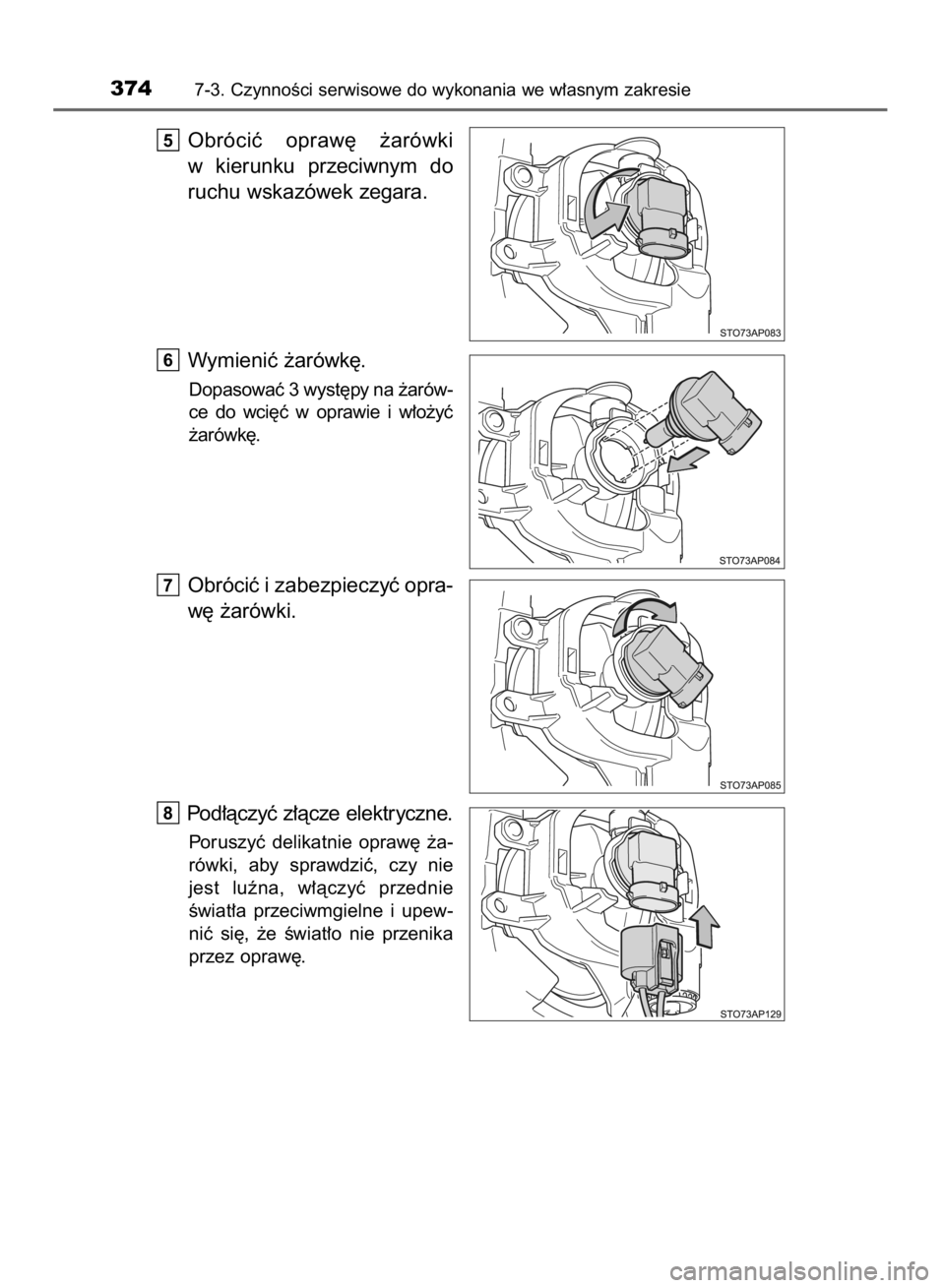

Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wymieniç ˝arówk´.
Dopasowaç 3 wyst´py na ˝arów-
ce do wci´ç w oprawie i w∏o˝yç
˝arówk´.
Obróciç i zabezpieczyç opra-
w´ ˝arówki.
Pod∏àczyç z∏àcze elektryczne.
Poruszyç delikatnie opraw´ ˝a-
rówki, aby sprawdziç, czy nie
jest luêna, w∏àczyç przednie
Êwiat∏a przeciwmgielne i upew-
niç si´, ˝e Êwiat∏o nie przenika
przez opraw´.
8
7
6
5
3747-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 374 (Black plate)

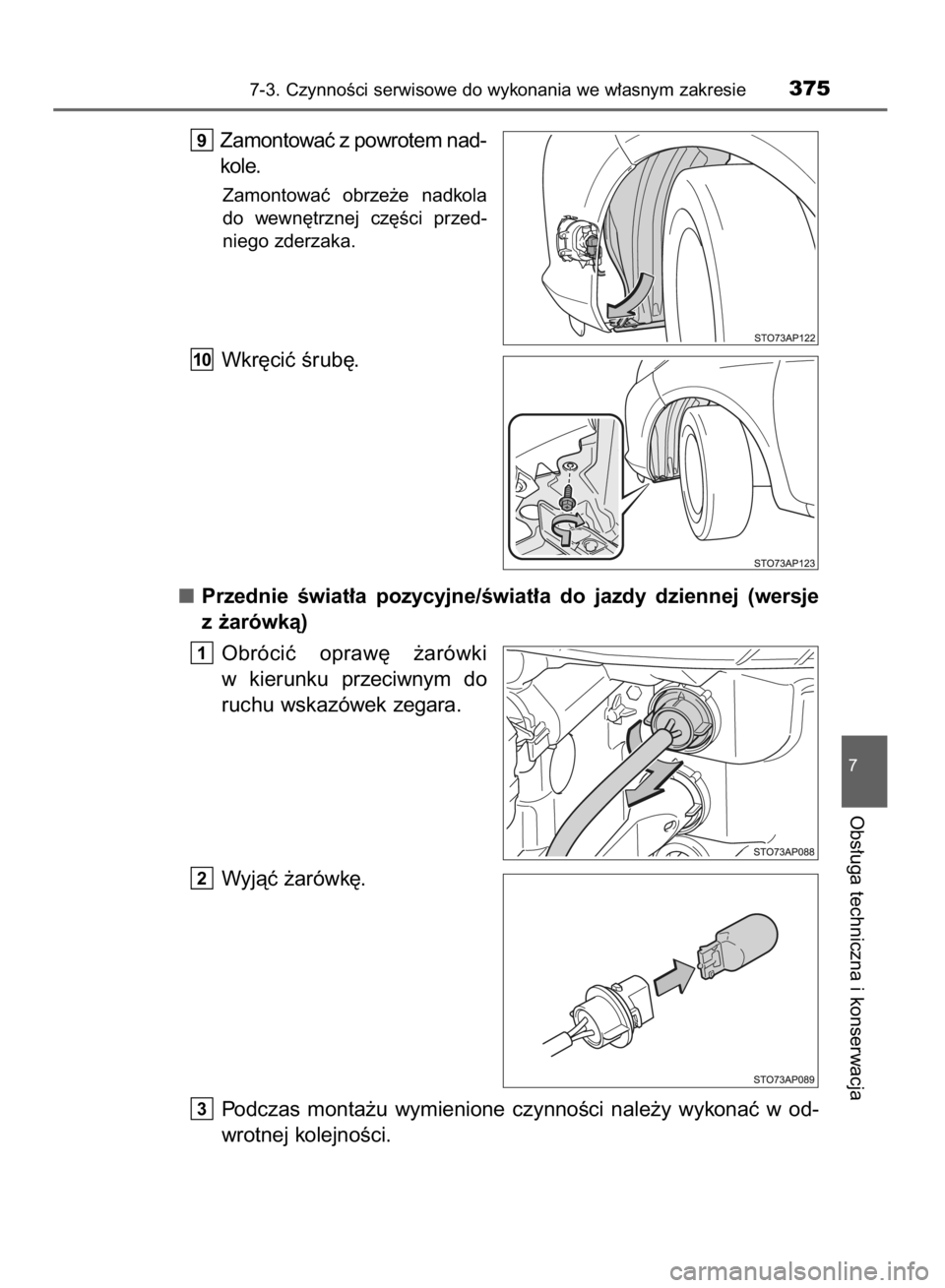

Zamontowaç z powrotem nad-
kole.
Zamontowaç obrze˝e nadkola
do wewn´trznej cz´Êci przed-
niego zderzaka.
Wkr´ciç Êrub´.
Przednie Êwiat∏a pozycyjne/Êwiat∏a do jazdy dziennej (wersje
z ˝arówkà)
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Podczas monta˝u wymienione czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
3
2
1
10
9
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie375
7
Obs∏uga techniczna i konserwacja
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 375 (Black plate)

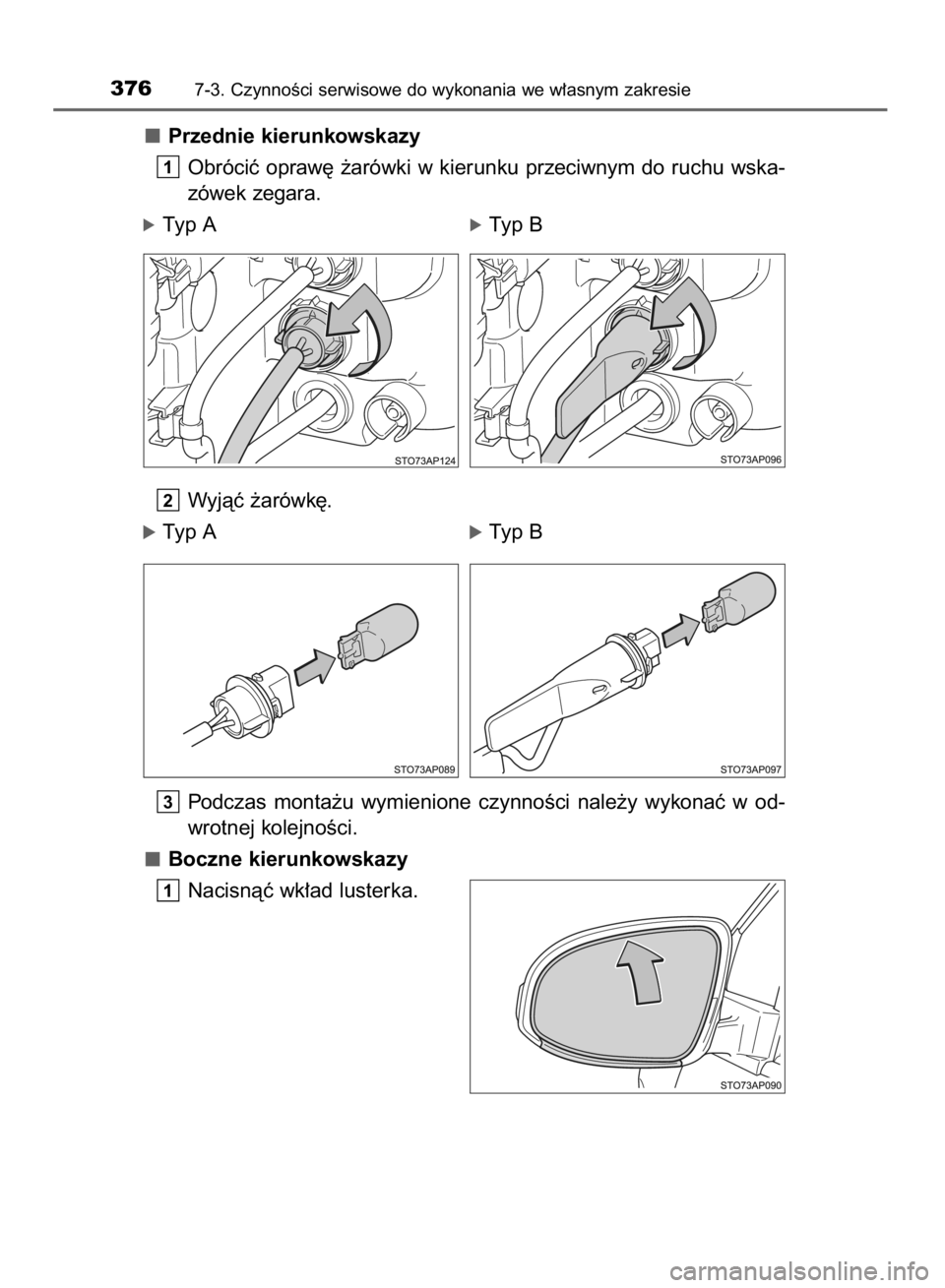

Przednie kierunkowskazy
Obróciç opraw´ ˝arówki w kierunku przeciwnym do ruchu wska-
zówek zegara.
óTyp AóTyp B
Wyjàç ˝arówk´.
óTyp AóTyp B
Podczas monta˝u wymienione czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
Boczne kierunkowskazy
Nacisnàç wk∏ad lusterka.
1
3
2
1
3767-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 376 (Black plate)
