2016 TOYOTA YARIS HATCHBACK Instrukcja obsługi (in Polish)

Wersje z silnikiem o zap∏onie iskrowym
Wersje z silnikiem o zap∏onie samoczynnym
9-1. Dane techniczne513
9
Informacje techniczne
Uk∏ad ch∏odzenia silnika
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów
organicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏niaç
samà wodà.
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów
organicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏niaç
samà wodà. PojemnoÊç
(przybli˝ona)Silnik
1KR-FE
Silnik
1NR-FE4,5 L
PojemnoÊç
(przybli˝ona)
óWersje bez nagrzewnicy spalinowej
4,5 L
óWersje z nagrzewnicà spalinowà
4,9 L
óWersje z przek∏adnià bezstopniowà
4,8 L
óWersje z mechanicznà skrzynià biegów
4,6 L
21 YARIS OM52G66E 4/5/16 10:38 Page 513 (Black plate)

*: Obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany. W razie
koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
5149-1. Dane techniczne
Uk∏ad zap∏onowy (wersje z silnikiem o zap∏onie iskrowym)
Instalacja elektryczna
Przek∏adnia bezstopniowa
Âwiece zap∏onowe
Producent
Odst´p elektrodDENSO SC16HR11
1,1 mm
Pràd ∏adowania
¸adowanie przyspieszone
¸adowanie normalne15 A (maks.)
5 A (maks.)
Obj´toÊç p∏ynu*6,4 L
Rodzaj p∏ynuToyota Genuine CVT Fluid FE Akumulator
G´stoÊç elektrolitu przy
20°C:1,250–1,290 Ca∏kowicie na∏adowany
1,160–1,200 Cz´Êciowo na∏adowany
1,060–1,100 Roz∏adowany
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
P∏yn do przek∏adni bezstopniowej
Zastosowanie do przek∏adni bezstopniowej innego Êrodka ni˝ oryginalny
p∏yn „Toyota Genuine CVT Fluid FE” mo˝e spowodowaç obni˝enie spraw-
noÊci zmiany prze∏o˝eƒ, blokowanie prze∏o˝eƒ, któremu towarzyszyç b´dà
wibracje, a w skrajnym przypadku mo˝e doprowadziç nawet do uszkodzenia
przek∏adni.
21 YARIS OM52G66E 4/5/16 10:38 Page 514 (Black plate)

9-1. Dane techniczne515
9
Informacje techniczne
Mechaniczna skrzynia biegów
Sprz´g∏o
Olej do mechanicznej skrzyni biegów
Nale˝y pami´taç, ˝e w zale˝noÊci od rodzaju zastosowanego oleju lub
warunków pracy dêwi´k na biegu ja∏owym, odczucie zmiany biegów i/lub
poziom zu˝ycia paliwa mo˝e si´ zmieniaç. Aby zachowaç optymalne para-
metry pracy, Toyota zaleca stosowanie „TOYOTA Genuine Manual Trans-
mission Gear Oil LV”.
Obj´toÊç oleju
(przybli˝ona)
óSilnik 1KR-FE
1,7 L
óSilniki 1NR-FE i 1ND-TV
2,4 L
Rodzaj oleju
przek∏adniowegoStosowaç jeden z poni˝szych:
• „TOYOTA Genuine Manual Transmission Gear
Oil LV”
• Inny spe∏niajàcy norm´ API GL-4 i specyfikacj´
SAE 75W
Skok ja∏owy peda∏u sprz´g∏a 5–15 mm
Rodzaj p∏ynu w uk∏adzie
hydraulicznymSAE J1704 lub FMVSS No.116 DOT 4
21 YARIS OM52G66E 4/5/16 10:38 Page 515 (Black plate)

*1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N przy pra-
cujàcym silniku.
*
2: Skok dêwigni hamulca postojowego pociàgni´tej si∏à 200 N.
5169-1. Dane techniczne

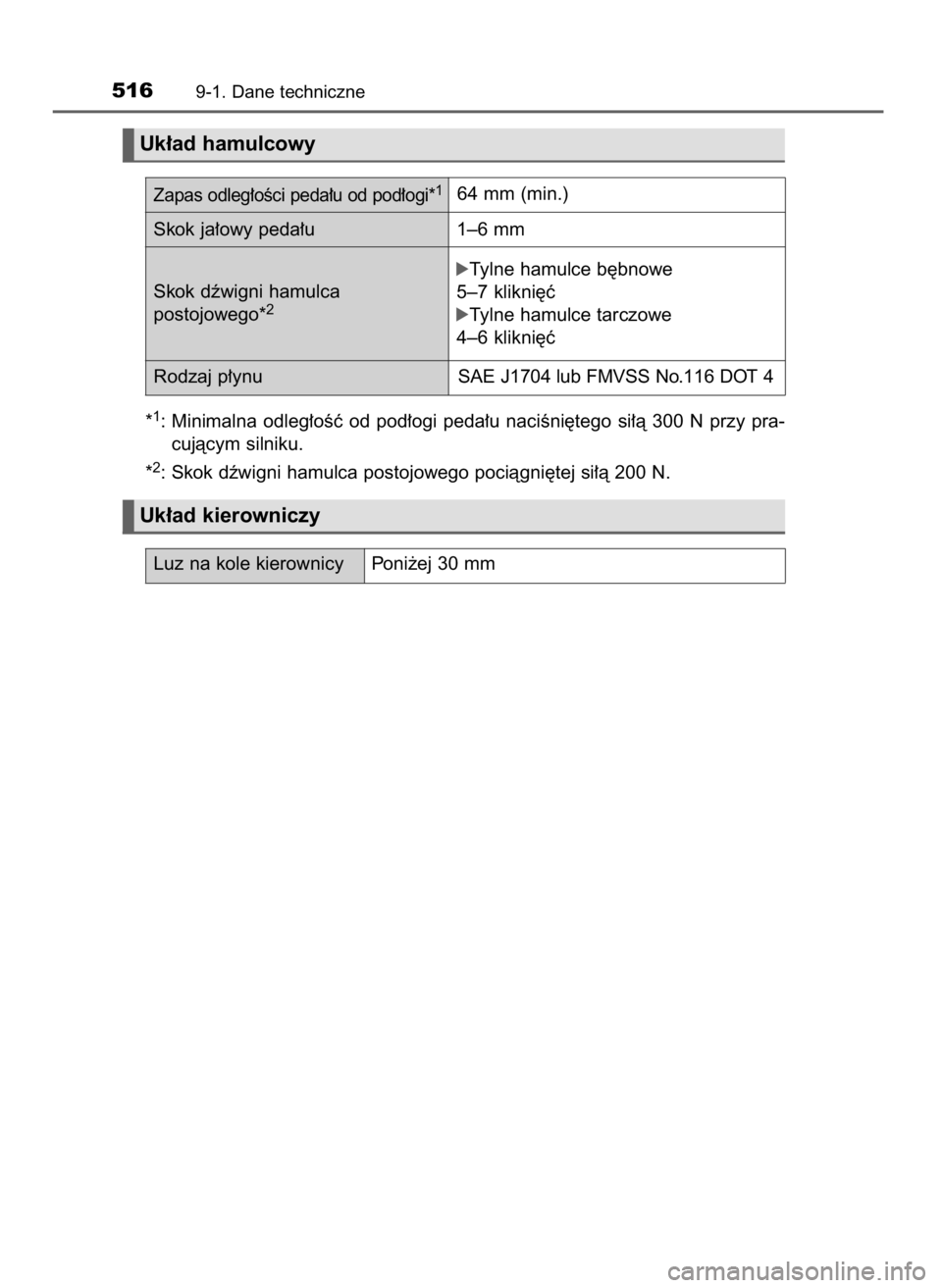

Uk∏ad hamulcowy
Uk∏ad kierowniczy
Luz na kole kierownicy Poni˝ej 30 mm
Zapas odleg∏oÊci peda∏u od pod∏ogi*164 mm (min.)
Skok ja∏owy peda∏u 1–6 mm
Skok dêwigni hamulca
postojowego*
2
óTylne hamulce b´bnowe
5–7 klikni´ç
óTylne hamulce tarczowe
4–6 klikni´ç
Rodzaj p∏ynuSAE J1704 lub FMVSS No.116 DOT 4
21 YARIS OM52G66E 4/5/16 10:38 Page 516 (Black plate)

óWersje wyposa˝one w opony 14-calowe (typ A)
óWersje wyposa˝one w opony 14-calowe (typ B)
óWersje wyposa˝one w opony 15-calowe (typ A)
*: W niektórych wersjach ciÊnienie do jazdy ekonomicznej znajduje si´ na na-
klejce (
S. 475)
„Aby zoptymalizowaç zu˝ycie paliwa, zalecane jest stosowanie ciÊnienia do
jazdy ekonomicznej.
CiÊnienie w ogumieniu wp∏ywa na komfor t podró˝owania, ha∏as toczenia
i charakterystyk´ uk∏adu kierowniczego.”
9-1. Dane techniczne517
9
Informacje techniczne
Opony i ko∏a
Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia
nakr´tek ko∏a
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
175/65R14 82T
14 x 5J
103 Nm 220 kPa (2,2 kG/cm
2lub bara; 32 psi)
Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia
nakr´tek ko∏a
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
175/70R14 84S
14 x 5J
103 Nm Przednie ko∏a kPa
(kG/cm
2lub bara; psi)
250 (2,5; 36)Tylne ko∏a kPa (kG/cm
2
lub bara; psi)
240 (2,4; 35)
Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia
nakr´tek ko∏a
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
175/65R15 84H
15 x 5J, 15 x 5 1/2J
103 Nm Przednie ko∏a kPa
(kG/cm
2lub bara; psi)
Standardowe ciÊnienie
230 (2,3; 33)
CiÊnienie do jazdy
ekonomicznej*:
250 (2,5; 36)Tylne ko∏a kPa (kG/cm
2
lub bara; psi)
Standardowe ciÊnienie:
220 (2,2; 32)
CiÊnienie do jazdy
ekonomicznej*:
240 (2,4; 35)
21 YARIS OM52G66E 4/5/16 10:38 Page 517 (Black plate)

óWersje wyposa˝one w opony 15-calowe (typ B)
óWersje wyposa˝one w opony 16-calowe
5189-1. Dane techniczne
Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia
nakr´tek ko∏a
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
185/60R15 84H
15 x 5 1/2J
103 Nm Pr´dkoÊç jazdy
Poni˝ej
160 km/h
Po w y ˝e j
160 km/hPrzednie ko∏a
kPa (kG/cm
2
lub bara; psi)
220 (2,2; 32)
240 (2,4; 35)Tylne ko∏a kPa
(kG/cm
2lub
bara; psi)
220 (2,2; 32)
220 (2,2; 32)
Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia
nakr´tek ko∏a
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
195/50R16 84V
16 x 6J
103 Nm Pr´dkoÊç jazdy
Poni˝ej
160 km/h
Po w y ˝e j
160 km/hPrzednie ko∏a
kPa (kG/cm
2
lub bara; psi)
220 (2,2; 32)
240 (2,4; 35)Tylne ko∏a kPa
(kG/cm
2lub
bara; psi)
200 (2,0; 29)
210 (2,1; 30)
21 YARIS OM52G66E 4/5/16 10:38 Page 518 (Black plate)

óDojazdowe ko∏o zapasowe
Podczas holowania przyczepy
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm
2lub bara, 3 psi)
w stosunku do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.
9-1. Dane techniczne519
9
Informacje techniczne

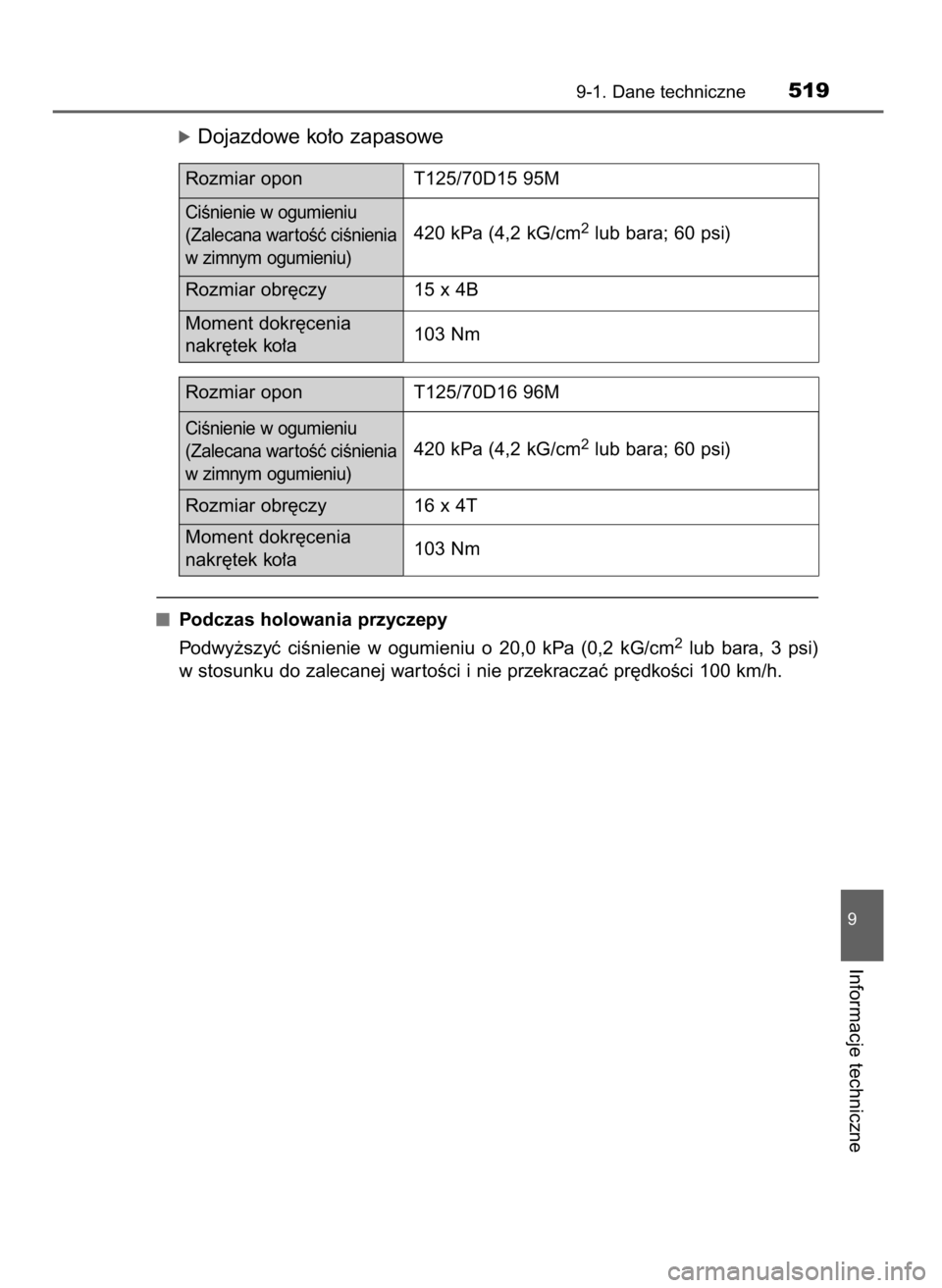

Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia
nakr´tek ko∏a
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
T125/70D15 95M
15 x 4B
103 Nm 420 kPa (4,2 kG/cm
2lub bara; 60 psi)
Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia
nakr´tek ko∏a
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
T125/70D16 96M
16 x 4T
103 Nm 420 kPa (4,2 kG/cm
2lub bara; 60 psi)
21 YARIS OM52G66E 4/5/16 10:38 Page 519 (Black plate)

A: ˚arówki halogenowe H4
C: ˚arówki halogenowe H16
E: ˚arówki z zakoƒczeniem
klinowym (bursztynowe)
G: ˚arówki z pojedynczym
zakoƒczeniem (bezbarwne)
*: W niektórych wersjachB: ˚arówki halogenowe HIR2
D: ˚arówki z zakoƒczeniem
klinowym (bezbarwne)
F: ˚arówki z podwójnym
zakoƒczeniem
5209-1. Dane techniczne

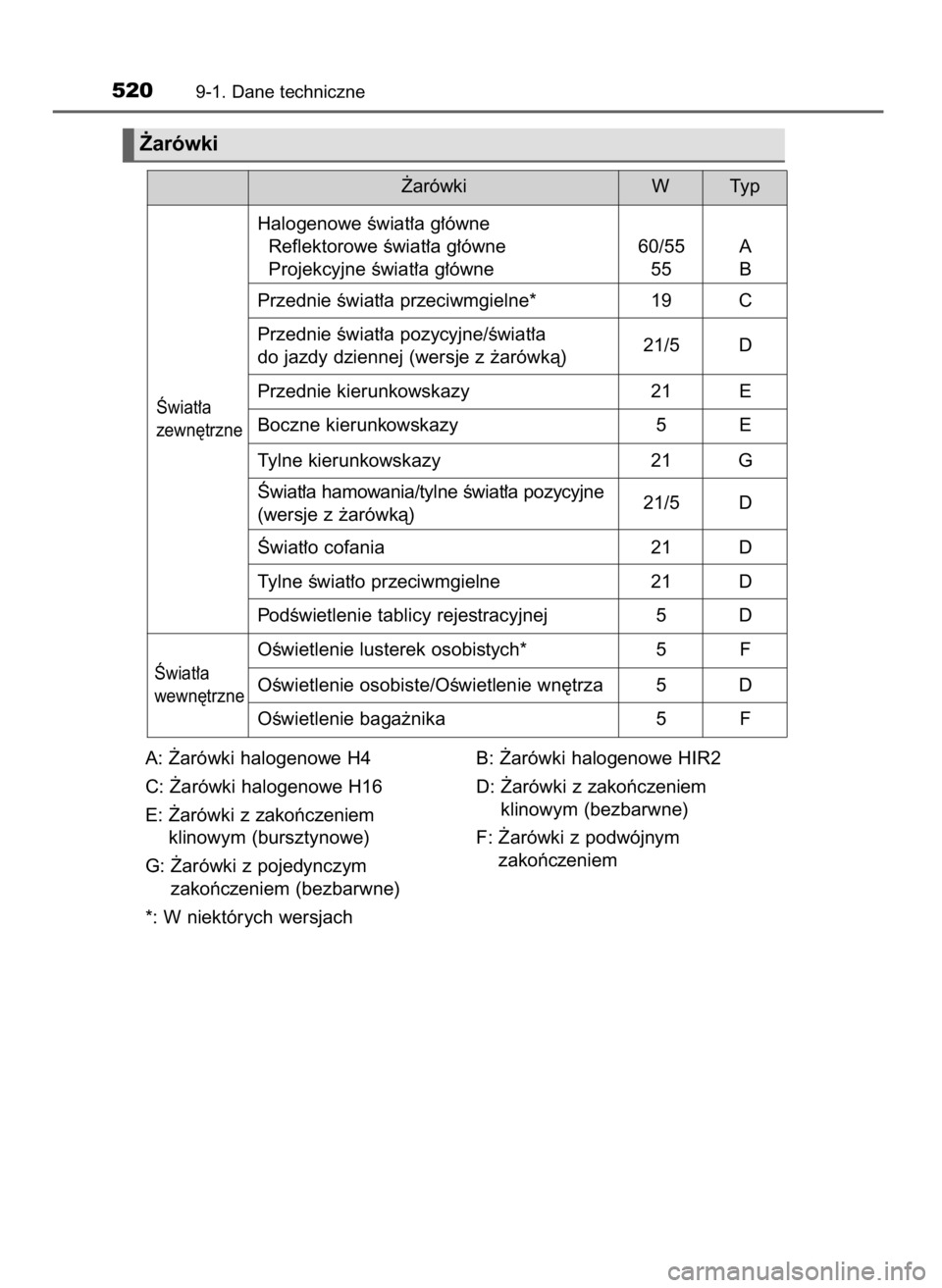

˚arówki W Typ
Âwiat∏a
zewn´trzne
Âwiat∏a
wewn´trzne
Halogenowe Êwiat∏a g∏ówne
Reflektorowe Êwiat∏a g∏ówne 60/55 A
Projekcyjne Êwiat∏a g∏ówne 55 B
Przednie Êwiat∏a przeciwmgielne* 19 C
Przednie Êwiat∏a pozycyjne/Êwiat∏a
do jazdy dziennej (wersje z ˝arówkà)21/5 D
Przednie kierunkowskazy 21 E
Boczne kierunkowskazy 5 E
Tylne kierunkowskazy 21 G
Âwiat∏a hamowania/tylne Êwiat∏a pozycyjne
(wersje z ˝arówkà)21/5 D
Âwiat∏o cofania 21 D
Tylne Êwiat∏o przeciwmgielne 21 D
PodÊwietlenie tablicy rejestracyjnej 5 D
OÊwietlenie lusterek osobistych* 5 F
OÊwietlenie osobiste/OÊwietlenie wn´trza 5 D
OÊwietlenie baga˝nika 5 F
˚arówki
21 YARIS OM52G66E 4/5/16 10:38 Page 520 (Black plate)
