2016 TOYOTA RAV4 display

3294-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)■
Waarschuwingsmeldingen en zoemers voor Dynamic Radar Cruise Con-
trol
Waarschuwingsmeldingen en zoemers worden gebruikt om een systeemsto-
ring aan te geven of om de bestuurder te informeren dat hij tijdens het rijden
extra moet opletten.
Lees de op het multi-informatiedisplay weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■ Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en afhankelijk van de omstandigheden het
rempedaal wanneer het systeem onvoldoende decelereert of bedien het gas-
pedaal wanneer moet worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht niet op de juiste manier signaleert,
wordt er mogelijk geen naderingswaarschuwing ( →Blz. 326) gegeven.
● Auto's die plotseling voor u invoegen
● Auto's die met lage snelheden rijden
● Auto's die niet op dezelfde rijstrook rijden
● Voertuigen met een relatief kleine achterzijde (aanhangwagens zonder
lading, enz.)
● Motorfietsen die op dezelfde rijstrook rijden
● Als door omringend verkeer opgeworpen water of sneeuw de signalering
door de sensor hindert
●Als de achterzijde van de auto ver inge-
zakt is (omdat er zware lading in de
bagageruimte vervoerd wordt, enz.)
RAV4_OM_OM42A45E_(EE).book Page 329 Tuesday, October 20, 2015 11:26 AM

331
4
4-5. Gebruik van de ondersteunende systemen
Rijden
RAV4_OM_OM42A45E_(EE)

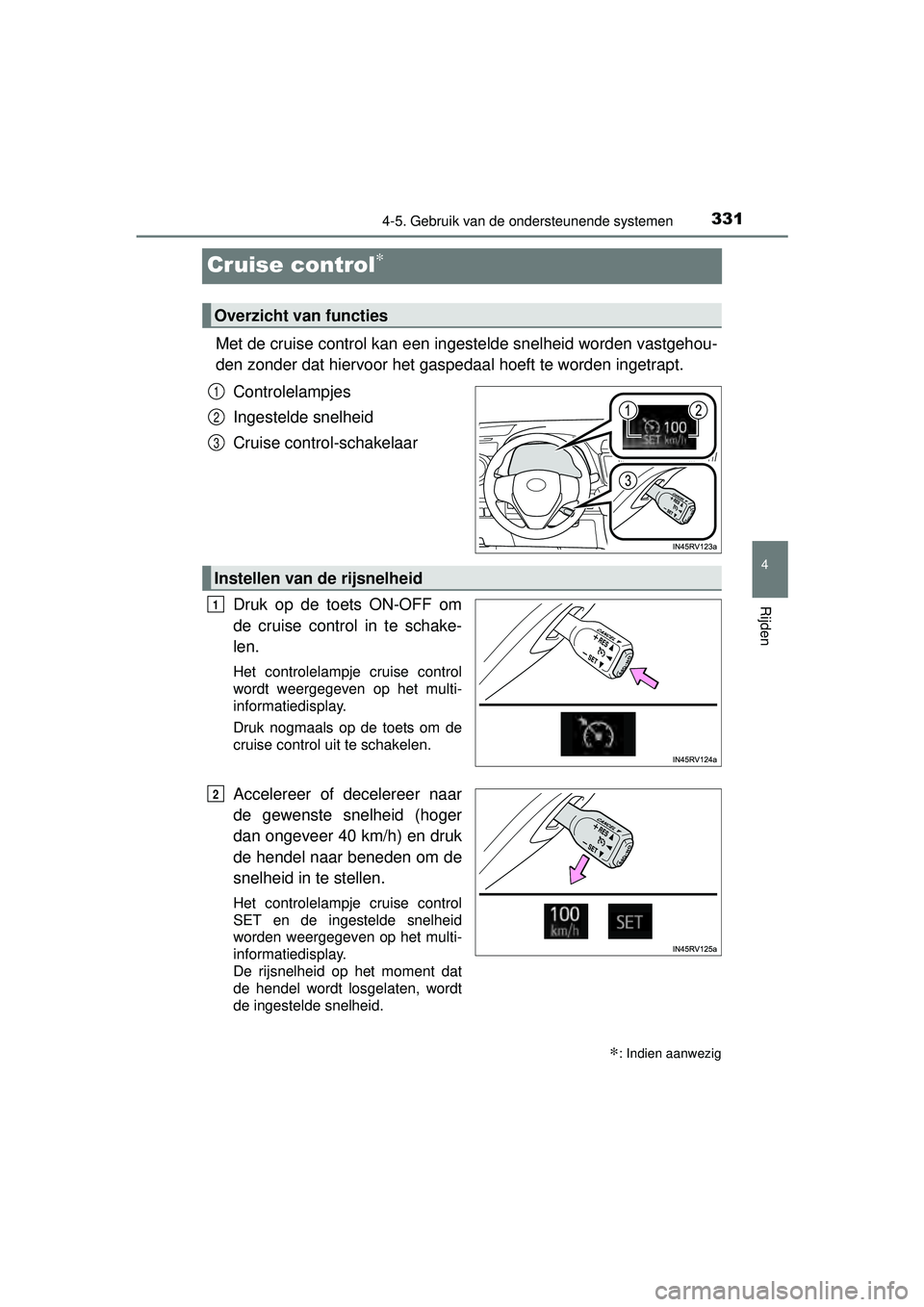

Cruise control∗
Met de cruise control kan een ingestelde snelheid worden vastgehou-
den zonder dat hiervoor het gaspedaal hoeft te worden ingetrapt. Controlelampjes
Ingestelde snelheid
Cruise cont rol-schakelaar
Druk op de toets ON-OFF om
de cruise control in te schake-
len.
Het controlelampje cruise control
wordt weergegeven op het multi-
informatiedisplay.
Druk nogmaals op de toets om de
cruise control uit te schakelen.
Accelereer of decelereer naar
de gewenste snelheid (hoger
dan ongeveer 40 km/h) en druk
de hendel naar beneden om de
snelheid in te stellen.
Het controlelampje cruise control
SET en de ingestelde snelheid
worden weergegeven op het multi-
informatiedisplay.
De rijsnelheid op het moment dat
de hendel wordt losgelaten, wordt
de ingestelde snelheid.
∗: Indien aanwezig
Overzicht van functies
1
2
3
Instellen van de rijsnelheid
1
2
RAV4_OM_OM42A45E_(EE).book Page 331 Tuesday, October 20, 2015 11:26 AM

3334-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)

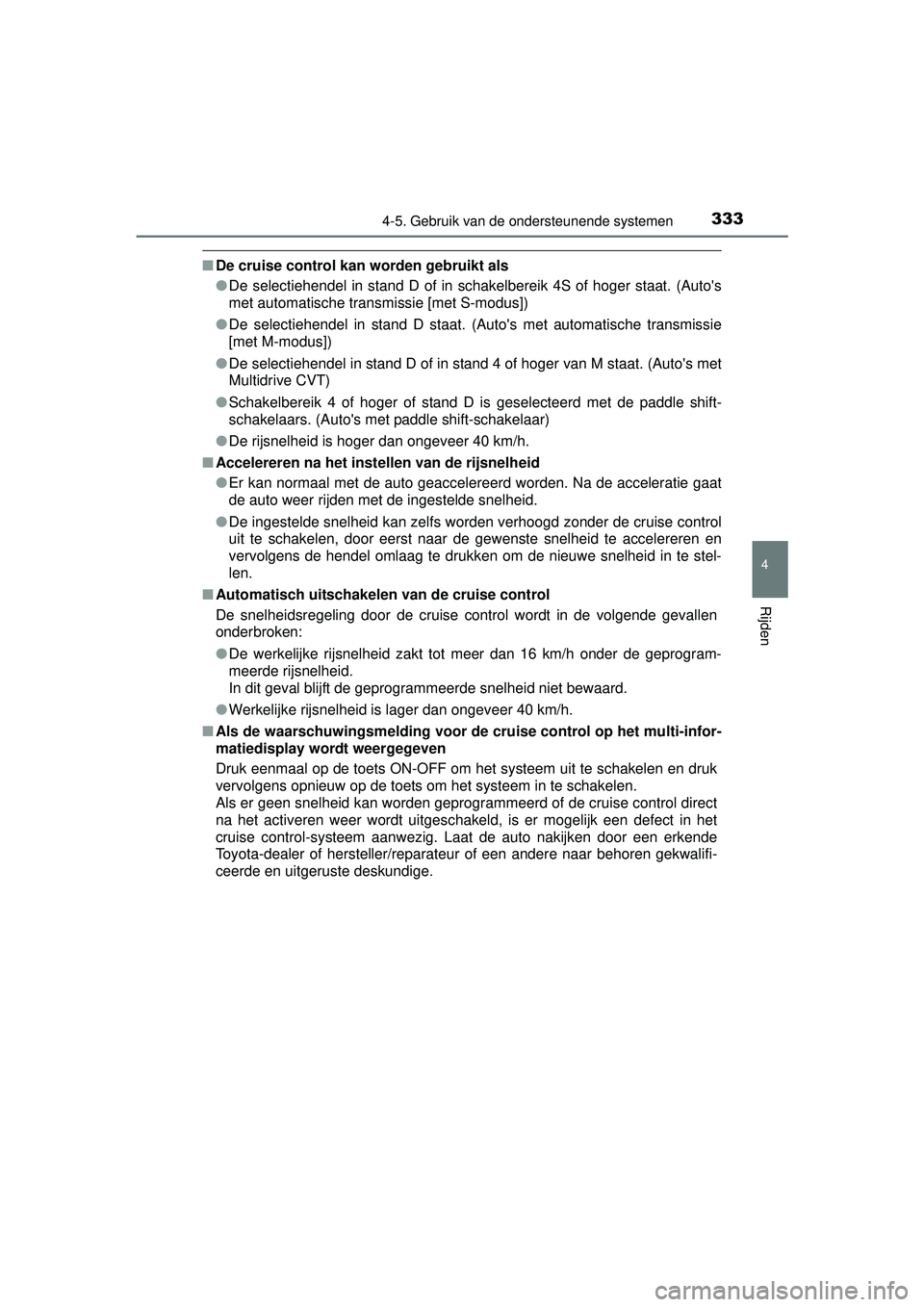

■De cruise control kan worden gebruikt als
● De selectiehendel in stand D of in schakelbereik 4S of hoger staat. (Auto's
met automatische transmissie [met S-modus])
● De selectiehendel in stand D staat. (Auto's met automatische transmissie
[met M-modus])
● De selectiehendel in stand D of in stand 4 of hoger van M staat. (Auto's met
Multidrive CVT)
● Schakelbereik 4 of hoger of stand D is geselecteerd met de paddle shift-
schakelaars. (Auto's met paddle shift-schakelaar)
● De rijsnelheid is hoger dan ongeveer 40 km/h.
■ Accelereren na het instellen van de rijsnelheid
●Er kan normaal met de auto geaccelereerd worden. Na de acceleratie gaat
de auto weer rijden met de ingestelde snelheid.
● De ingestelde snelheid kan zelfs worden verhoogd zonder de cruise control
uit te schakelen, door eerst naar de gewenste snelheid te accelereren en
vervolgens de hendel omlaag te drukken om de nieuwe snelheid in te stel-
len.
■ Automatisch uitschakelen van de cruise control
De snelheidsregeling door de cruise control wordt in de volgende gevallen
onderbroken:
●De werkelijke rijsnelheid zakt tot meer dan 16 km/h onder de geprogram-
meerde rijsnelheid.
In dit geval blijft de geprogrammeerde snelheid niet bewaard.
● Werkelijke rijsnelheid is lager dan ongeveer 40 km/h.
■ Als de waarschuwingsmelding voor de cruise control op het multi-infor-
matiedisplay wordt weergegeven
Druk eenmaal op de toets ON-OFF om het systeem uit te schakelen en druk
vervolgens opnieuw op de toets om het systeem in te schakelen.
Als er geen snelheid kan worden geprogr ammeerd of de cruise control direct
na het activeren weer wordt uitgeschakeld, is er mogelijk een defect in het
cruise control-systeem aanwezig. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
RAV4_OM_OM42A45E_(EE).book Page 333 Tuesday, October 20, 2015 11:26 AM

3364-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)

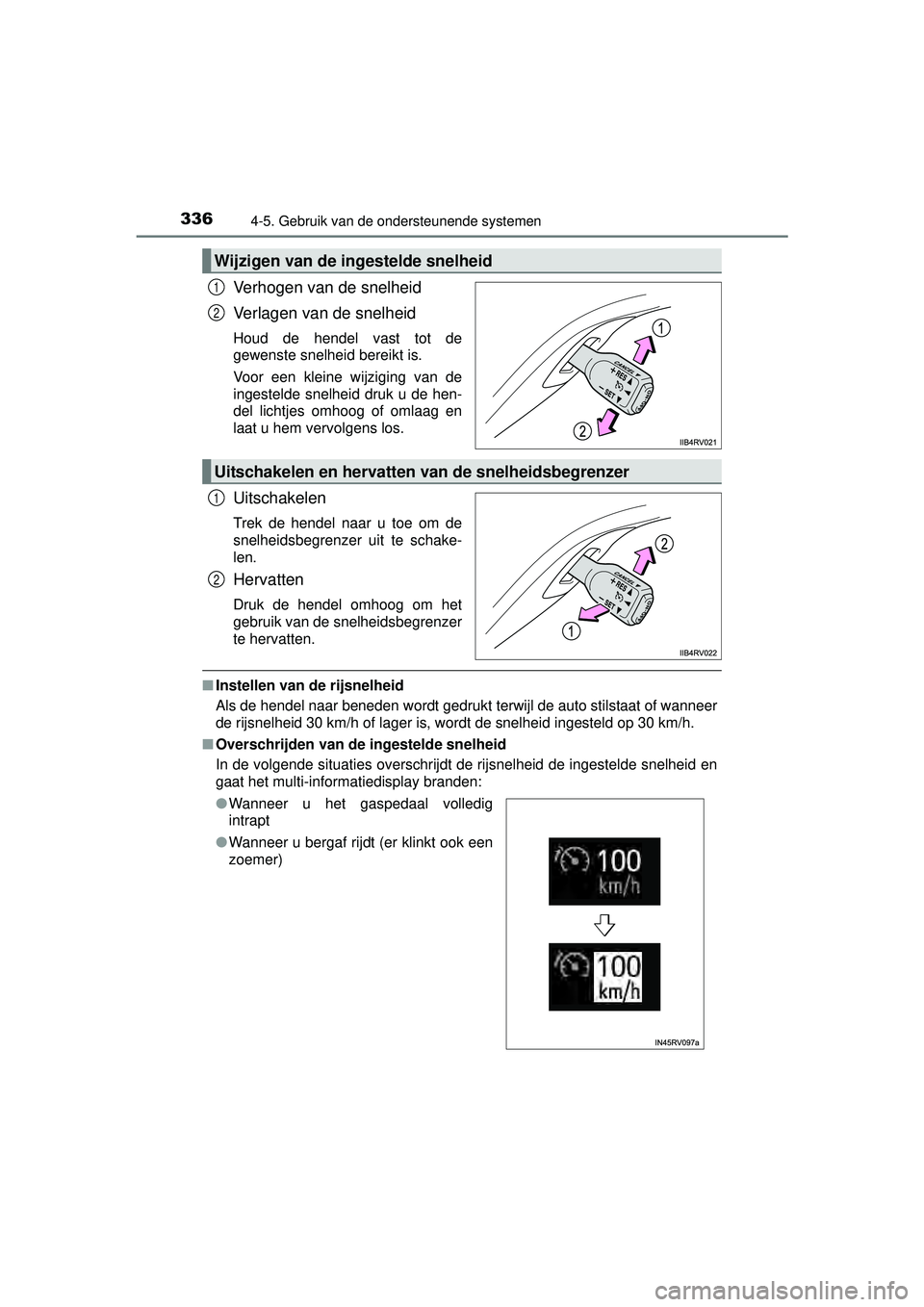

Verhogen van de snelheid
Verlagen van de snelheid
Houd de hendel vast tot de
gewenste snelheid bereikt is.
Voor een kleine wijziging van de
ingestelde snelheid druk u de hen-
del lichtjes omhoog of omlaag en
laat u hem vervolgens los.
Uitschakelen
Trek de hendel naar u toe om de
snelheidsbegrenzer uit te schake-
len.
Hervatten
Druk de hendel omhoog om het
gebruik van de snelheidsbegrenzer
te hervatten.
■Instellen van de rijsnelheid
Als de hendel naar beneden wordt gedrukt terwijl de auto stilstaat of wanneer
de rijsnelheid 30 km/h of lager is, wordt de snelheid ingesteld op 30 km/h.
■ Overschrijden van de ingestelde snelheid
In de volgende situaties overschrijdt de rijsnelheid de ingestelde snelheid en
gaat het multi-informatiedisplay branden:
Wijzigen van de ingestelde snelheid
1
2
Uitschakelen en hervatten van de snelheidsbegrenzer
1
2
●Wanneer u het gaspedaal volledig
intrapt
● Wanneer u bergaf rijdt (er klinkt ook een
zoemer)
RAV4_OM_OM42A45E_(EE).book Page 336 Tuesday, October 20, 2015 11:26 AM

3384-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
Toyota Parking Assist-sensor∗
Hoeksensoren voor
(indien aanwezig)
Binnenste sensoren voor
(indien aanwezig)
Hoeksensoren achter
Binnenste sensoren achter
Type met 4 sensoren
Druk op de schakelaar.
Als de schakelaar aan is, gaat het
controlelampje branden om de
bestuurder te informeren dat het
systeem geactiveerd is.
∗: Indien aanwezig
De afstand van uw auto tot obstakels bij het fileparkeren en ach-
teruit inparkeren in een garage wordt gemeten door sensoren en
wordt doorgegeven via het controlelampje of displays en een
zoemer. Controleer bij gebruik van dit systeem ook altijd zelf de
omgeving.
Soorten sensoren
1
2
3
4
Toyota Parking Assist-sensor in-/uitschakelen
RAV4_OM_OM42A45E_(EE).book Page 338 Tuesday, October 20, 2015 11:26 AM

3394-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)
Type met 8 sensoren
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedien ingstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
wordt weergegeven om de bestuurder te informeren dat het systeem
is geactiveerd.
Wanneer de sensoren een obstakel signaleren, wordt de bestuurder
door middel van de volgende indica tor of displays geïnformeerd over
de positie en afstand tot het obstakel.
Controlelampje Toyota Parking Assist-sensor (met 4 sensoren)
Controlelampje auto
Controlelampje hoek achter
Controlelampje midden achter
Multi-informatiedisplay (met 8 sensoren)
Werking hoeksensoren voor
Werking binnenste sensor voor
Werking hoeksensoren achter
Werking binnenste sensor ach-
ter
Display
1
2
1
2
3
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 339 Tuesday, October 20, 2015 11:26 AM

3404-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
Scherm navigatiesysteem of multimediasysteem (indien aanwezig)
Weergave Toyota Parking
Assist-sensor
Wanneer het Rear View Moni-
tor-systeem
*, de Toyota Par-
king Assist Monitor
* of de
Panoramic View Monitor
* niet
wordt weergegeven.
De grafische voorstelling wordt
automatisch weergegeven wan-
neer een obstakel gesignaleerd
wordt. Het scherm kan zo worden
ingesteld dat de afbeelding niet
wordt weergegeven. ( →Blz. 343)
: Hiermee kunt u de geluiden van de zoemer uitschakelen.
Hulpdisplay
Wanneer het Rear View Moni-
tor-systeem
* of de Toyota Par-
king Assist Monitor
* wordt
weergegeven:
Bij detectie van een obstakel
verschijnt er in de bovenhoek
van het scherm een vereenvou-
digde weergave.
Wanneer de Panoramic View Monitor
* wordt weergegeven:
Wanneer een obstakel wordt gesignaleerd, worden de positie en
afstand weergegeven op het Panoramic View Monitor-scherm.
*: Indien aanwezig
1
2
RAV4_OM_OM42A45E_(EE).book Page 340 Tuesday, October 20, 2015 11:26 AM

3414-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)■
Weergave afstand
Sensoren die een obstakel signalere
n, branden continu of knippe-
ren.
Weergave sensorsignalering, afstand tot obstakel
Controle- lampje
*1Display*2Hulpdisplay
Globale afstand tot obstakel
Hoeksensor
voor/binnenste sensor voorHoeksensor
achter/binnen- ste sensor
achter
*1
(langzaam
knipperen)(continu)(langzaam
knipperen)
Middelste
sensor voor:
100 cm - 50 cmBinnenste
sensor achter:
150 cm - 60 cm
(knipperen)(continu)(knipperen)
50 cm - 40 cm
Hoeksensor
achter:
55 cm - 40 cm
Binnenste
sensor achter:
60 cm - 45 cm
(snel
knipperen)(continu)(snel knip- peren)
40 cm - 30 cm
Hoeksensor
achter:
40 cm - 30 cm
Binnenste
sensor achter:
45 cm - 35 cm
(continu)(knippe-
ren
*3 of
continu
*4)
(continu)
Minder dan
30 cm
Hoeksensor
achter:
Minder dan
30 cm
Binnenste
sensor achter:
Minder dan
35 cm
RAV4_OM_OM42A45E_(EE).book Page 341 Tuesday, October 20, 2015 11:26 AM
