2016 TOYOTA RAV4 display

2904-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
PCS (Pre-Crash Safety-systeem)∗
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde waarschijnlijk is, klinkt er
een zoemer en wordt er een
waarschuwingsmelding weer-
gegeven op het multi-informa-
tiedisplay om de bestuurder
aan te sporen om uit te wijken.
∗: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van een radarsen-
sor en een camerasensor om voertuigen en voetgangers
*1 voor
uw auto te signaleren. Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde met een voertuig of een voetganger
waarschijnlijk is, wordt een waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiële
remdruk verhoogd om de bestuurder te helpen een aanrijding te
voorkomen. Wanneer het systeem oordeelt dat een aanrijding
aan de voorzijde met een voertuig of een voetganger zeer waar-
schijnlijk is, worden de remmen automatisch bekrachtigd
*2 om
te helpen een aanrijding te voorkomen of om de impact op de
inzittenden en de auto bij een aanrijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en het
waarschuwingstijdstip kan worden gewijzigd. ( →Blz. 294)
*1: Afhankelijk van de regio waarin de auto is verkocht, is de voetgangerde-
tectiefunctie mogelijk niet beschikbaar. Neem voor meer informatie con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
*2: Afhankelijk van de regio waarin de auto is verkocht, is de Pre-CrashBrake-functie (automatische remfunctie) mogelijk niet beschikbaar. Neem
voor meer informatie contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
RAV4_OM_OM42A45E_(EE).book Page 290 Tuesday, October 20, 2015 11:26 AM

2944-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)■

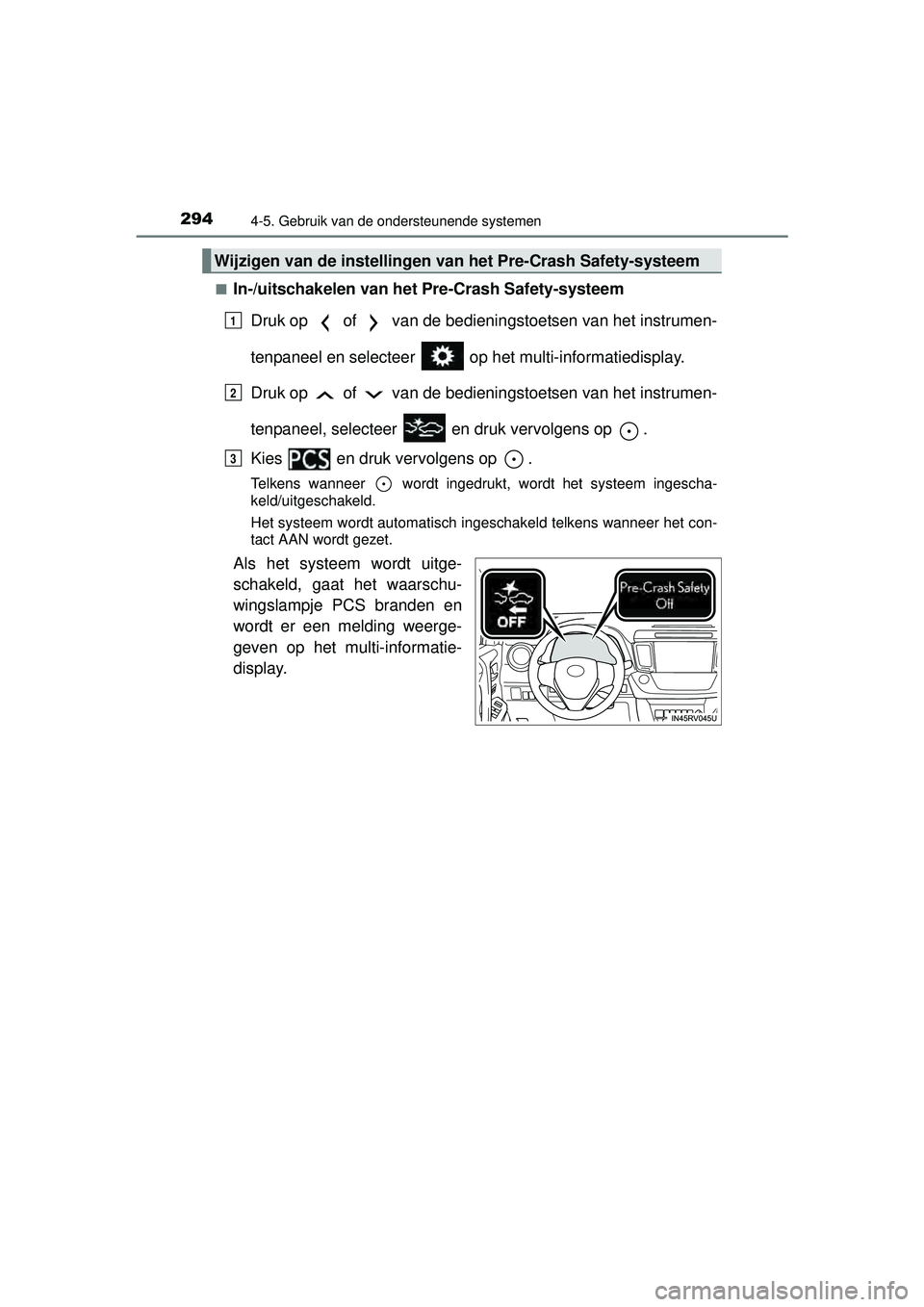

In-/uitschakelen van het Pre-Crash Safety-systeem
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Kies en druk vervolgens op .
Telkens wanneer wordt ingedrukt, wordt het systeem ingescha-
keld/uitgeschakeld.
Het systeem wordt automatisch ingeschakeld telkens wanneer het con-
tact AAN wordt gezet.
Als het systeem wordt uitge-
schakeld, gaat het waarschu-
wingslampje PCS branden en
wordt er een melding weerge-
geven op het multi-informatie-
display.
Wijzigen van de instellingen van het Pre-Crash Safety-systeem
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 294 Tuesday, October 20, 2015 11:26 AM

2954-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)■

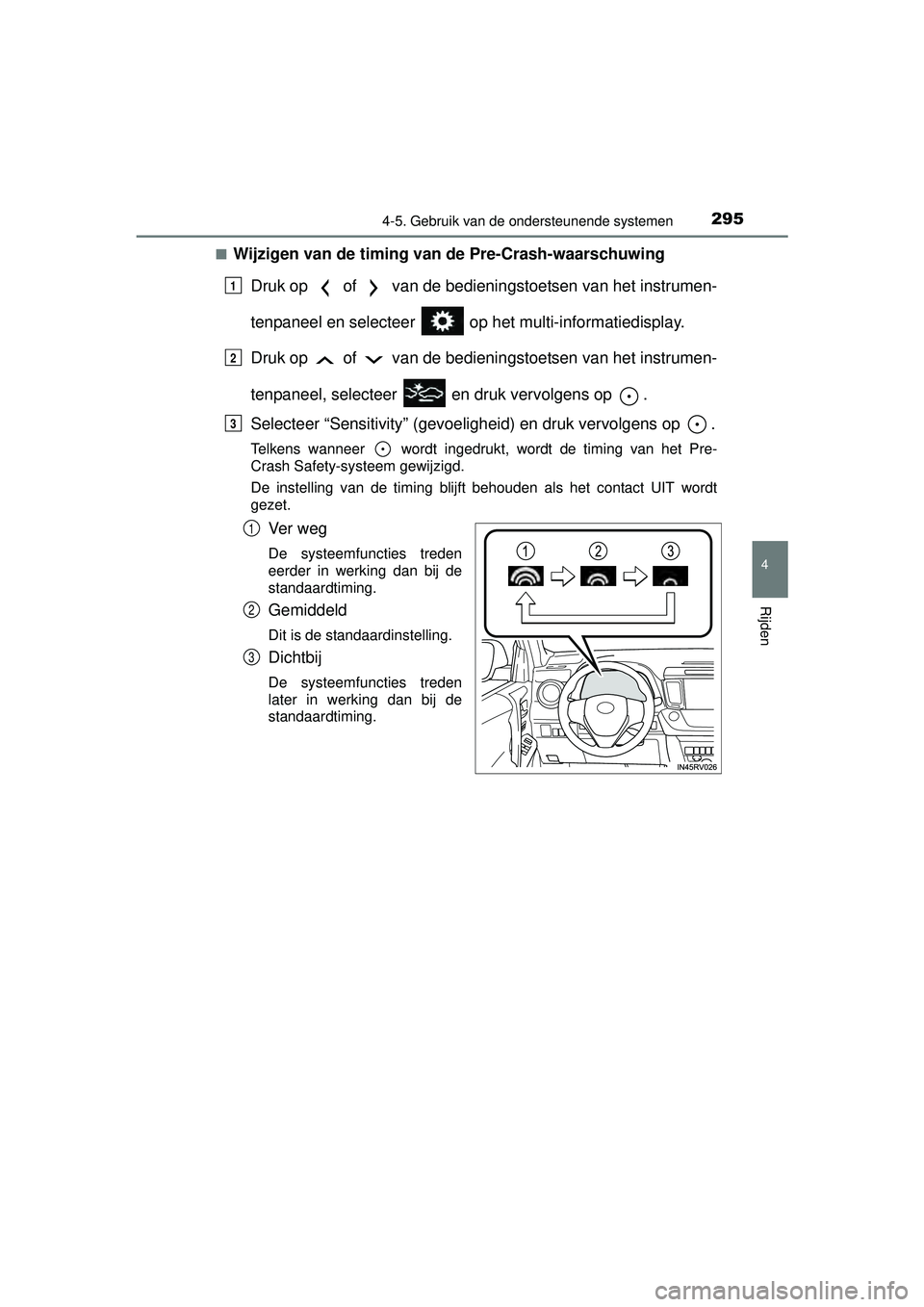

Wijzigen van de timing van de Pre-Crash-waarschuwing
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Selecteer “Sensitivity” (gevoeligh eid) en druk vervolgens op .
Telkens wanneer wordt ingedrukt, wordt de timing van het Pre-
Crash Safety-systeem gewijzigd.
De instelling van de timing blijft behouden als het contact UIT wordt
gezet.
Ve r w e g
De systeemfuncties treden
eerder in werking dan bij de
standaardtiming.
Gemiddeld
Dit is de standaardinstelling.
Dichtbij
De systeemfuncties treden
later in werking dan bij de
standaardtiming.
1
2
3
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 295 Tuesday, October 20, 2015 11:26 AM

3044-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)■
Als het waarschuwingslampje PCS kn ippert en er een waarschuwings-
melding wordt weergegeven op het multi-informatiedisplay
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verdwijnt de
melding en wordt het systeem ingeschakeld wanneer de werkingsvoorwaar-
den weer normaal worden:
• Wanneer de radarsensor of de camerasensor of het gebied rondom de
sensor heet is, bijvoorbeeld als de auto in de zon staat
• Wanneer de radarsensor of de camerasensor of het gebied rondom de sensor koud is, bijvoorbeeld in een extreem koude omgeving
• Wanneer de radarsensor of het grille-embleem vuil is of als er sneeuw, enz. op zit.
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de buurt van de
camerasensor
● Als het waarschuwingslampje PCS blijft knipperen of de waarschuwings-
melding niet verdwijnt, is er mogelijk een storing aanwezig in het systeem.
Laat uw auto direct controleren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( →Blz. 376), worden ook het Pre-Crash
Brake Assist-systeem en de Pre-Crash Brake-functie uitgeschakeld.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre-
Crash Brake System Unavailable” (VSC uitgeschakeld, Pre-Crash Brake-\
systeem niet beschikbaar) wordt weergegeven op het multi-informatiedis-
play.
RAV4_OM_OM42A45E_(EE).book Page 304 Tuesday, October 20, 2015 11:26 AM

3064-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)

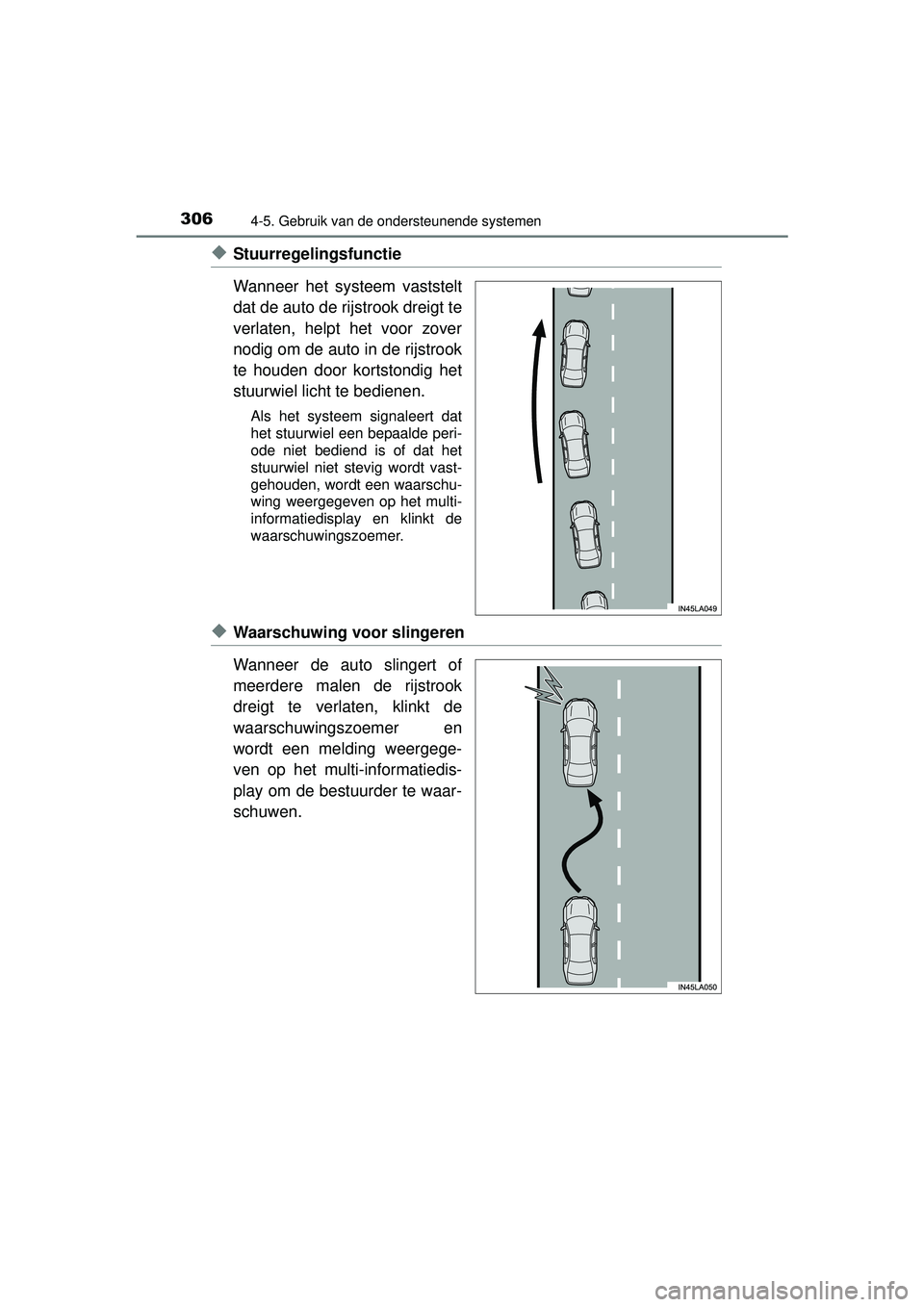

◆Stuurregelingsfunctie
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, helpt het voor zover
nodig om de auto in de rijstrook
te houden door kortstondig het
stuurwiel licht te bedienen.
Als het systeem signaleert dat
het stuurwiel een bepaalde peri-
ode niet bediend is of dat het
stuurwiel niet stevig wordt vast-
gehouden, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en klinkt de
waarschuwingszoemer.
◆Waarschuwing voor slingeren
Wanneer de auto slingert of
meerdere malen de rijstrook
dreigt te verlaten, klinkt de
waarschuwingszoemer en
wordt een melding weergege-
ven op het multi-informatiedis-
play om de bestuurder te waar-
schuwen.
RAV4_OM_OM42A45E_(EE).book Page 306 Tuesday, October 20, 2015 11:26 AM

3084-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
Druk op de toets LDA om het
LDA-systeem in te schakelen.
Het controlelampje LDA gaat bran-
den en er wordt een melding weer-
gegeven op het multi-
informatiedisplay.
Druk nogmaals op de toets LDA
om het LDA-systeem uit te schake-
len.
Als het LDA-systeem wordt in- of
uitgeschakeld, blijft de status van
het LDA-systeem de volgende keer
dat de motor wordt gestart ongewij-
zigd.
WAARSCHUWING
■Voorkomen van storingen in het LDA-systeem en onbedoeld uitge-
voerde handelingen
● Breng geen wijzigingen aan de koplampen aan en plak geen stickers op
het lampglas.
● Breng geen wijzigingen aan de wielophanging, enz. aan. Als de wielop-
hanging moet worden vervangen, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
● Monteer of plaats geen voorwerpen op de motorkap of de grille. Monteer
ook geen accessoires aan de voorzijde van de auto (bullbars, enz.).
● Als uw voorruit gerepareerd moet worden, neem dan contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Inschakelen van het LDA-systeem
RAV4_OM_OM42A45E_(EE).book Page 308 Tuesday, October 20, 2015 11:26 AM

3094-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)

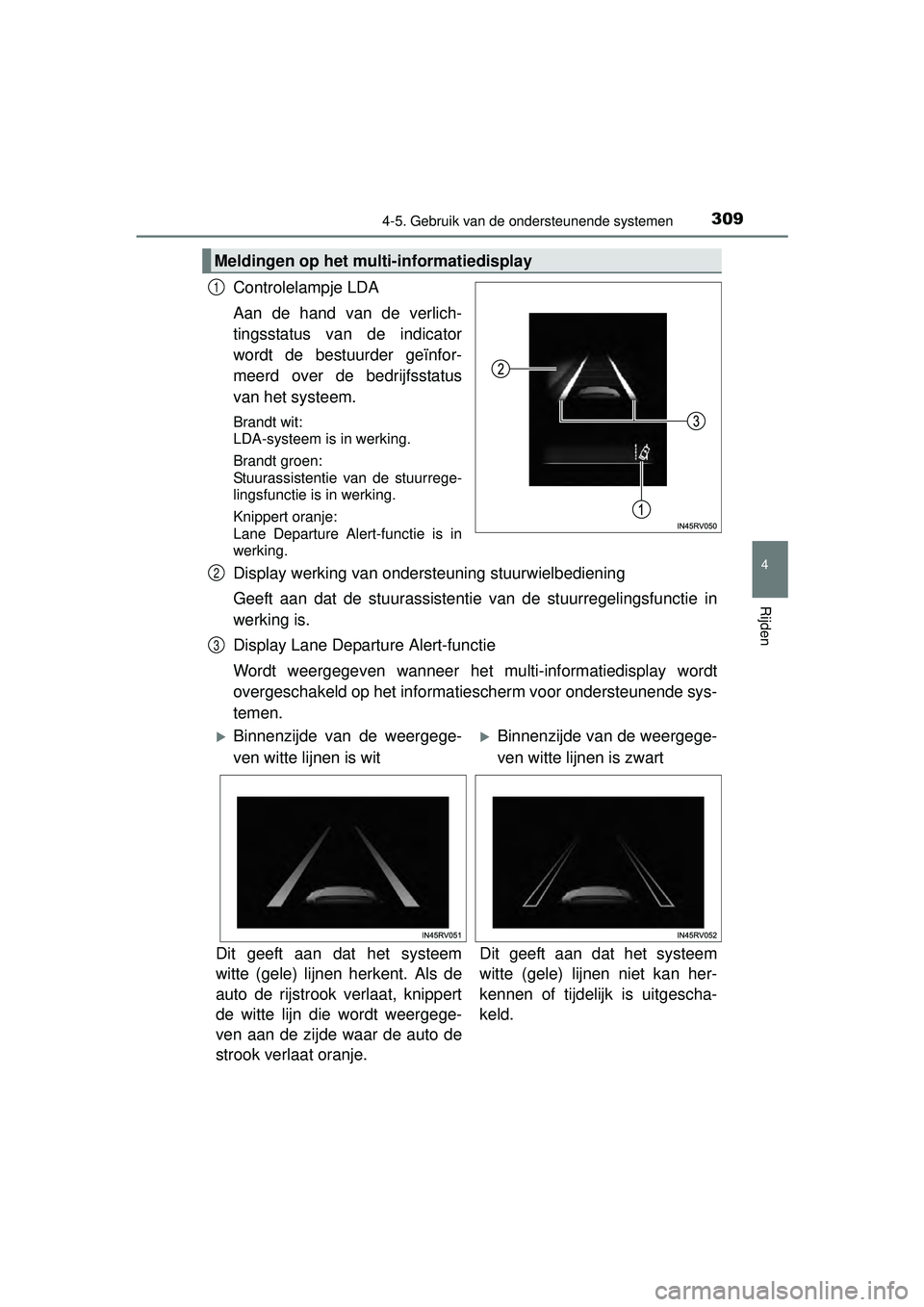

Controlelampje LDA
Aan de hand van de verlich-
tingsstatus van de indicator
wordt de bestuurder geïnfor-
meerd over de bedrijfsstatus
van het systeem.
Brandt wit:
LDA-systeem is in werking.
Brandt groen:
Stuurassistentie van de stuurrege-
lingsfunctie is in werking.
Knippert oranje:
Lane Departure Alert-functie is in
werking.
Display werking van ondersteuning stuurwielbediening
Geeft aan dat de stuurassistentie van de stuurregelingsfunctie in
werking is.
Display Lane Departure Alert-functie
Wordt weergegeven wanneer het multi-informatiedisplay wordt
overgeschakeld op het informatiescherm voor ondersteunende sys-
temen.
Meldingen op het multi-informatiedisplay
1
2
3
Binnenzijde van de weergege-
ven witte lijnen is witBinnenzijde van de weergege-
ven witte lijnen is zwart
Dit geeft aan dat het systeem
witte (gele) lijnen herkent. Als de
auto de rijstrook verlaat, knippert
de witte lijn die wordt weergege-
ven aan de zijde waar de auto de
strook verlaat oranje. Dit geeft aan dat het systeem
witte (gele) lijnen niet kan her-
kennen of tijdelijk is uitgescha-
keld.
RAV4_OM_OM42A45E_(EE).book Page 309
Tuesday, October 20, 2015 11:26 AM

3104-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)

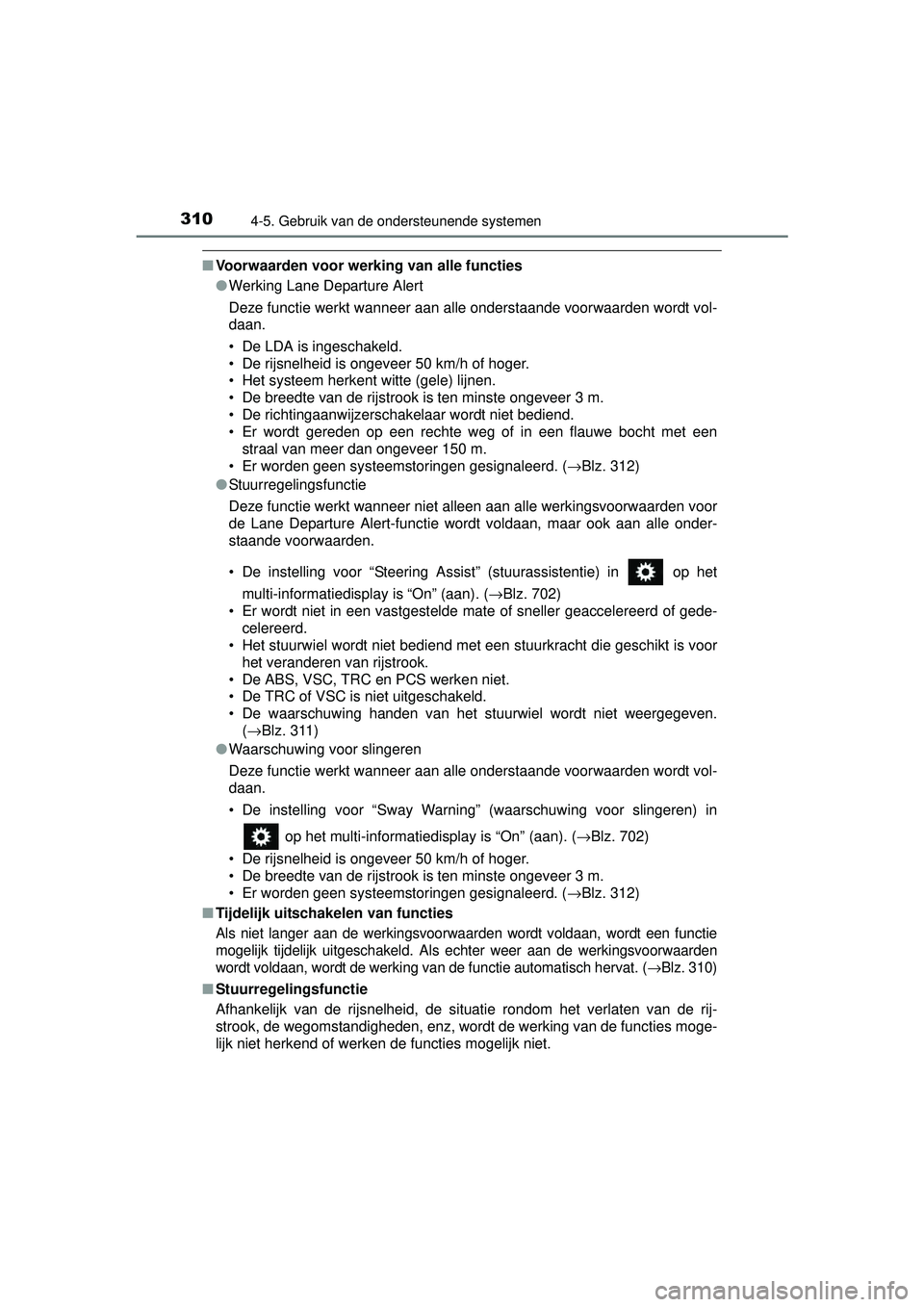

■Voorwaarden voor werking van alle functies
●Werking Lane Departure Alert
Deze functie werkt wanneer aan alle onderstaande voorwaarden wordt vol-
daan.
• De LDA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
• Het systeem herkent witte (gele) lijnen.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzerschakelaar wordt niet bediend.
• Er wordt gereden op een rechte weg of in een flauwe bocht met een
straal van meer dan ongeveer 150 m.
• Er worden geen systeemstoringen gesignaleerd. ( →Blz. 312)
● Stuurregelingsfunctie
Deze functie werkt wanneer niet alleen aan alle werkingsvoorwaarden voor
de Lane Departure Alert-functie wordt voldaan, maar ook aan alle onder-
staande voorwaarden.
• De instelling voor “Steering Assist” (stuurassistentie) in op het
multi-informatiedisplay is “On” (aan). ( →Blz. 702)
• Er wordt niet in een vastgestelde mate of sneller geaccelereerd of gede- celereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die geschikt is voor
het veranderen van rijstrook.
• De ABS, VSC, TRC en PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuurwiel wordt niet weergegeven. (→ Blz. 311)
● Waarschuwing voor slingeren
Deze functie werkt wanneer aan alle onderstaande voorwaarden wordt vol-
daan.
• De instelling voor “Sway Warning” (waarschuwing voor slingeren) in
op het multi-informatiedisplay is “On” (aan). ( →Blz. 702)
• De rijsnelheid is ongeveer 50 km/h of hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesignaleerd. ( →Blz. 312)
■ Tijdelijk uitschakelen van functies
Als niet langer aan de werkingsvoorwaarden wordt voldaan, wordt een functie
mogelijk tijdelijk uitgeschakeld. Als ec hter weer aan de werkingsvoorwaarden
wordt voldaan, wordt de werking van de functie automatisch hervat. (
→Blz. 310)
■ Stuurregelingsfunctie
Afhankelijk van de rijsnelheid, de situatie rondom het verlaten van de rij-
strook, de wegomstandigheden, enz, wordt de werking van de functies moge-
lijk niet herkend of werken de functies mogelijk niet.
RAV4_OM_OM42A45E_(EE).book Page 310 Tuesday, October 20, 2015 11:26 AM
