2016 TOYOTA RAV4 display

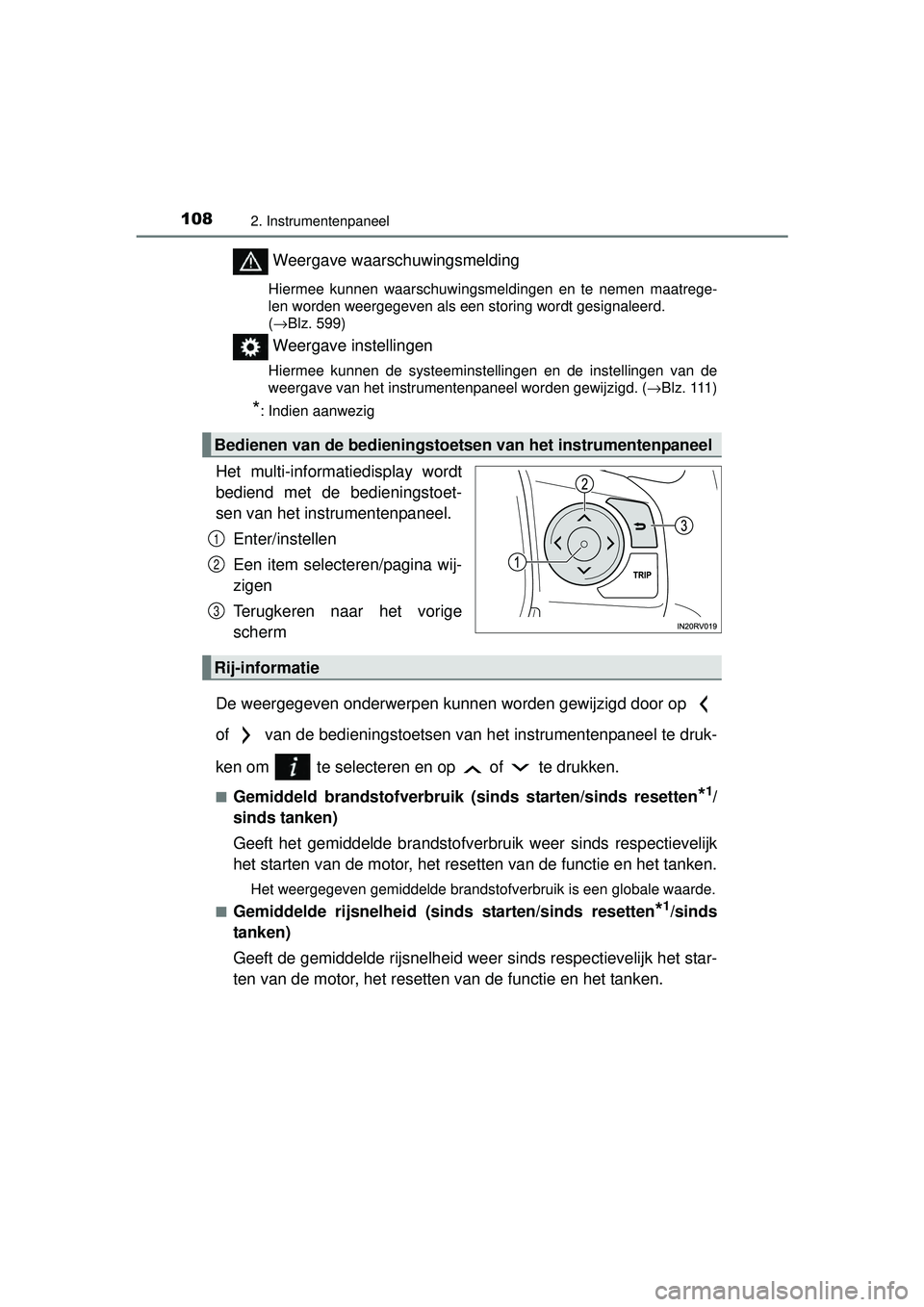

1082. Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
Weergave waarschuwingsmelding
Hiermee kunnen waarschuwingsmeldingen en te nemen maatrege-
len worden weergegeven als een storing wordt gesignaleerd.
(→Blz. 599)
Weergave instellingen
Hiermee kunnen de systeeminstellingen en de instellingen van de
weergave van het instrumentenpaneel worden gewijzigd. ( →Blz. 111)
*: Indien aanwezig
Het multi-informatiedisplay wordt
bediend met de bedieningstoet-
sen van het instrumentenpaneel.
Enter/instellen
Een item selecteren/pagina wij-
zigen
Terugkeren naar het vorige
scherm
De weergegeven onderwerpen kunnen worden gewijzigd door op
of van de bedieningstoetsen van het instrumentenpaneel te druk-
ken om te selecteren en op of te drukken.
■Gemiddeld brandstofverbruik (s inds starten/sinds resetten*1/
sinds tanken)
Geeft het gemiddelde br andstofverbruik weer sinds respectievelijk
het starten van de motor, het resetten van de functie en het tanken.
Het weergegeven gemiddelde brandstofverbruik is een globale waarde.
■
Gemiddelde rijsnelheid (si nds starten/sinds resetten*1/sinds
tanken)
Geeft de gemiddelde rijsnelheid weer sinds respectievelijk het star-
ten van de motor, het resetten van de functie en het tanken.
Bedienen van de bedieningstoet sen van het instrumentenpaneel
1
2
3
Rij-informatie
RAV4_OM_OM42A45E_(EE).book Page 108 Tuesday, October 20, 2015 11:26 AM

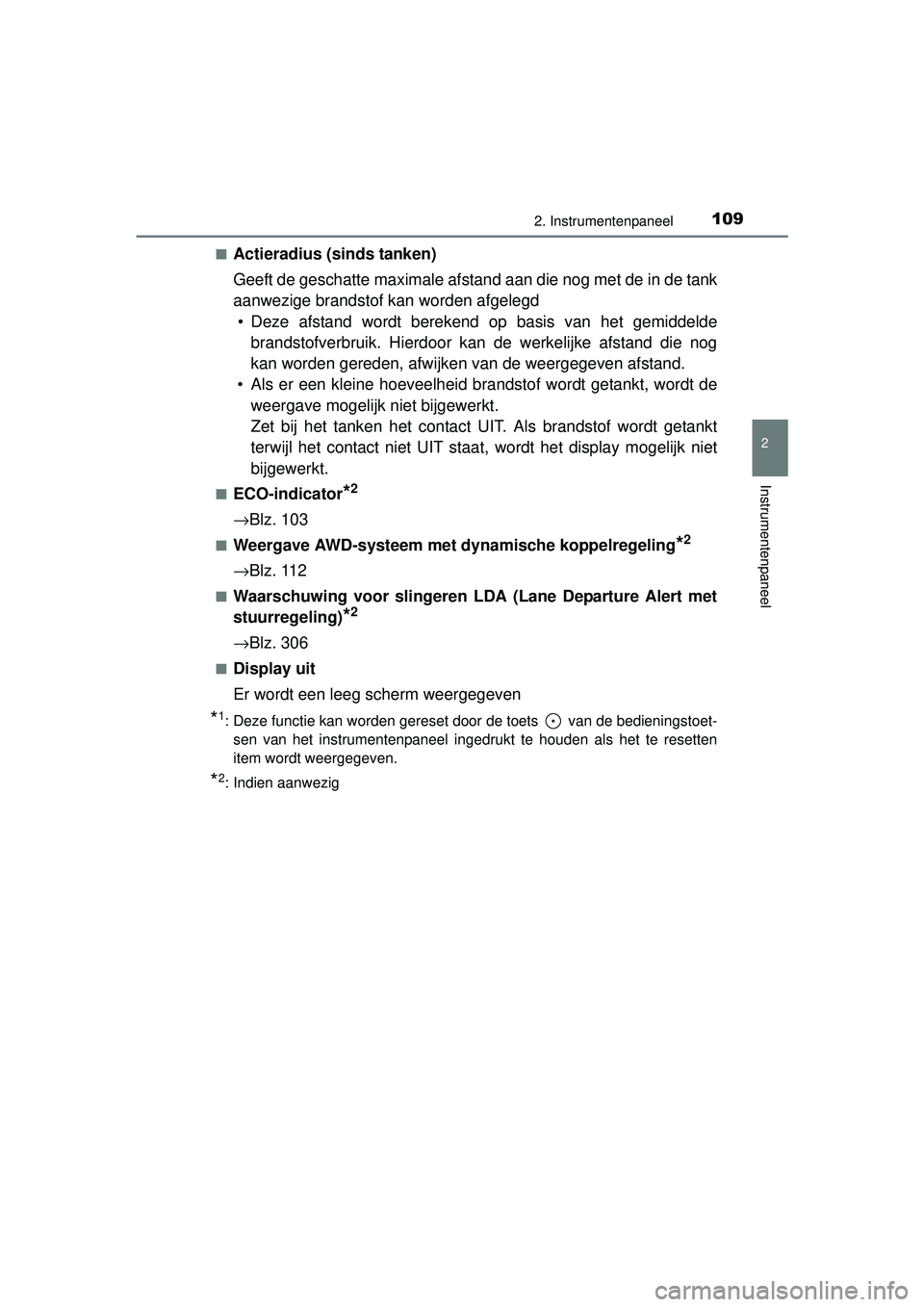

1092. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)■
Actieradius (sinds tanken)
Geeft de geschatte maximale afstand aan die nog met de in de tank
aanwezige brandstof kan worden afgelegd
• Deze afstand wordt berekend op basis van het gemiddelde brandstofverbruik. Hierdoor kan de werkelijke afstand die nog
kan worden gereden, afwijk en van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weergave mogelijk niet bijgewerkt.
Zet bij het tanken het contact UIT. Als brandstof wordt getankt
terwijl het contact niet UIT staat , wordt het display mogelijk niet
bijgewerkt.
■ECO-indicator*2
→ Blz. 103
■Weergave AWD-systeem met dynamische koppelregeling*2
→Blz. 112
■Waarschuwing voor slingeren LD A (Lane Departure Alert met
stuurregeling)
*2
→ Blz. 306
■Display uit
Er wordt een leeg scherm weergegeven
*1: Deze functie kan worden gereset door de toets van de bedieningstoet-
sen van het instrumentenpaneel ingedrukt te houden als het te resetten
item wordt weergegeven.
*2: Indien aanwezig
RAV4_OM_OM42A45E_(EE).book Page 109 Tuesday, October 20, 2015 11:26 AM

1112. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 700.
Bij functies die in- of uitgeschakeld kunnen worden, wordt iedere keer als
op wordt gedrukt, geschakeld tussen aan en uit.
●(Lane Departure Alert met stuurregeling)* (→ Blz. 305)
● (Pre-Crash Safety-systeem)
* (→ Blz. 290)
● (Blind Spot Monitor)
* (→ Blz. 362)
● (Toyota Parking Assist-sensor)
* (→ Blz. 338)
● (Road Sign Assist)
* (→ Blz. 313)
● Klok
Hiermee kunt u de uren en minu ten instellen en schakelen tus-
sen de 12-uurs- en 24-uursweergave van de klok.
● (Elektrisch bedienbare achterklep)
* (→ Blz. 144)
● (Stop & Start-systeem)
* (→ Blz. 348)
● Onderhoud auto
*
Het indicatiesysteem motorolie verversen moet worden gereset.
( → Blz. 523)
● Instellingen instrumentenpaneel
• Taal
Hiermee kan de taal op het display worden gewijzigd.
• Eenheden Hiermee kan de eenheid voor het brandstofverbruik worden gewij-
zigd.
• ECO-controlelampje Hiermee kunt u het ECO-controlelampje in- en uitschakelen.
• Pop-updisplay Hiermee kunnen de pop-updisplays worden in-/uitgeschakeld. Deze
displays kunnen in bepaalde situaties verschijnen.
• Accentkleur Hiermee kunnen de accentkleuren op het scherm, zoals de kleur van
de cursor, worden gewijzigd.
• Standaardinstellingen Geregistreerde of gewijzigde instellingen van het instrumentenpaneel
worden gewist of naar de beginwaarden teruggezet.
*: Indien aanwezig
Weergave instellingen
RAV4_OM_OM42A45E_(EE).book Page 111 Tuesday, October 20, 2015 11:26 AM

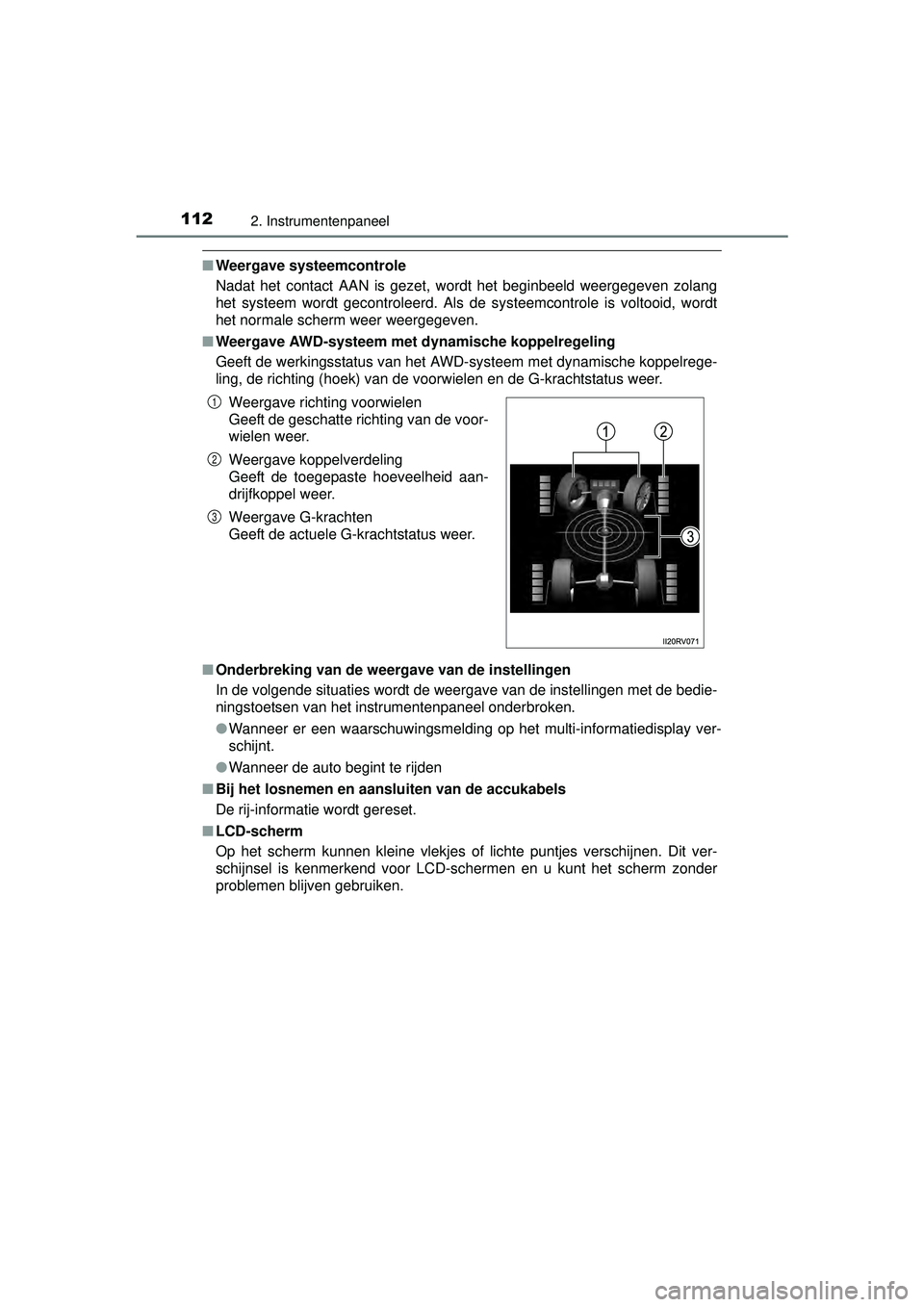

1122. Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
■Weergave systeemcontrole
Nadat het contact AAN is gezet, wordt het beginbeeld weergegeven zolang
het systeem wordt gecontroleerd. Als de systeemcontrole is voltooid, wordt
het normale scherm weer weergegeven.
■ Weergave AWD-systeem met dynamische koppelregeling
Geeft de werkingsstatus van het AWD-systeem met dynamische koppelrege-
ling, de richting (hoek) van de voorwielen en de G-krachtstatus weer.
■ Onderbreking van de weergave van de instellingen
In de volgende situaties wordt de weergave van de instellingen met de bedie-
ningstoetsen van het instrumentenpaneel onderbroken.
●Wanneer er een waarschuwingsmelding op het multi-informatiedisplay ver-
schijnt.
● Wanneer de auto begint te rijden
■ Bij het losnemen en aansluiten van de accukabels
De rij-informatie wordt gereset.
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijnen. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.Weergave richting voorwielen
Geeft de geschatte richting van de voor-
wielen weer.
Weergave koppelverdeling
Geeft de toegepaste hoeveelheid aan-
drijfkoppel weer.
Weergave G-krachten
Geeft de actuele G-krachtstatus weer.
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 112
Tuesday, October 20, 2015 11:26 AM

1132. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING
■Waarschuwingen voor het gebruik tijdens het rijden
Probeer uit veiligheidsoverwegingen tijdens het rijden de bedieningstoetsen
van het instrumentenpaneel zo min mogelijk te bedienen en blijf tijdens het
rijden niet continu naar het multi-informatiedisplay kijken. Breng de au\
to tot
stilstand en bedien de bedieningstoetsen van het instrumentenpaneel. Als u
dat niet doet, kunt u een stuurfout maken, waardoor een ongeval kan ont-
staan.
■ Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient
de auto te worden geparkeerd op een plaats met voldoende ventilatie. In
een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk zijn voor de gezondheid.
OPMERKING
■Tijdens het instellen van het display
Om te voorkomen dat de accu leeg raakt, dient de motor te draaien terwijl
de displayinstellingen worden aangepast.
RAV4_OM_OM42A45E_(EE).book Page 113 Tuesday, October 20, 2015 11:26 AM

1152. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
Kies “Historische gegevens” als het scherm “Historische gegevens”
niet wordt weergegeven.
Het beste gemeten brandstof-
verbruik
Het vorige gemeten brandstof-
verbruik
Actueel brandstofverbruik
Vorige data resetten
Vorige data bijwerken
Scherm “Reisinformatie” weer-
geven
De volgende afbeeldingen zijn slechts voorbeelden en kunnen afwij-
ken van de werkelijke situaties.
■ De gegevens resetten
●Als u “Wissen” kiest op het scherm “Rei sinformatie”, worden de reisinforma-
tiegegevens gereset.
● Als u “Wissen” kiest op het scherm “Historische gegevens”, worden alle his-
torische gegevens gereset.
■ De historische gegevens bijwerken
Als u “Updaten” kiest op het scherm “Historische gegevens”, worden de histo-
rische gegevens bijgewerkt.
Ook het gemiddelde brandstofverbruik dat op het multi-informatiedisplay
wordt weergegeven, wordt gelijktijdig gereset.
■ Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de tank aanwe-
zige brandstof kan worden gereden.
Deze afstand wordt berekend op basis van het gemiddelde brandstofver-
bruik. Hierdoor kan de werkelijke afstand die nog kan worden gereden, afwij-
ken van de weergegeven afstand.
Historische gegevens
1
2
3
4
5
6
RAV4_OM_OM42A45E_(EE).book Page 115 Tuesday, October 20, 2015 11:26 AM

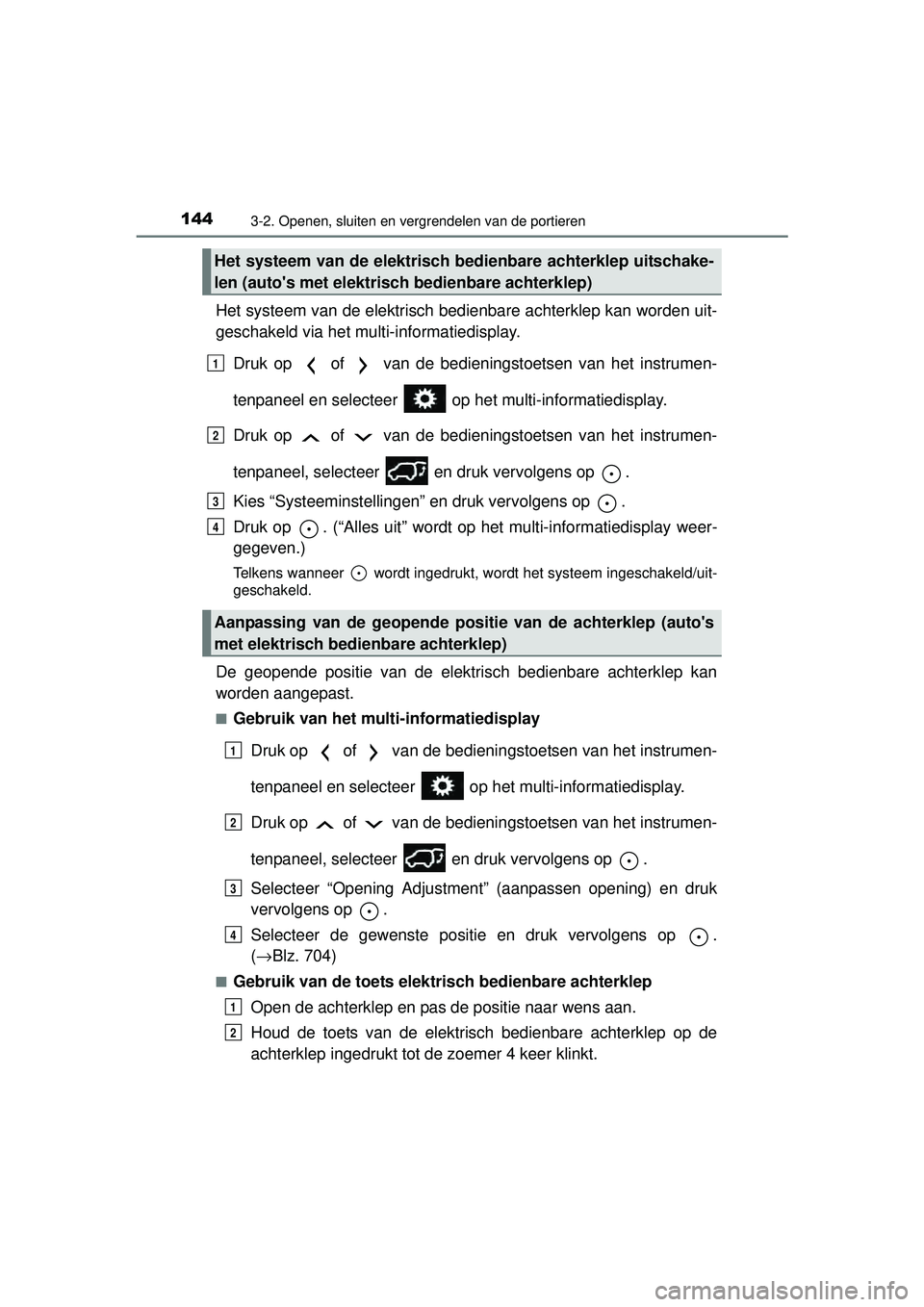

1443-2. Openen, sluiten en vergrendelen van de portieren
RAV4_OM_OM42A45E_(EE)
Het systeem van de elektrisch bedienbare achterklep kan worden uit-
geschakeld via het multi-informatiedisplay.
Druk op of van de bedien ingstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedien ingstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Kies “Systeeminstellingen” en druk vervolgens op .
Druk op . (“Alles uit” wordt op he t multi-informatiedisplay weer-
gegeven.)
Telkens wanneer wordt ingedrukt, wordt het systeem ingeschakeld/uit-
geschakeld.
De geopende positie van de elektrisch bedienbare achterklep kan
worden aangepast.
■Gebruik van het multi-informatiedisplay
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Selecteer “Opening Adjustment” (aanpassen opening) en druk
vervolgens op .
Selecteer de gewenste positie en druk vervolgens op .
( → Blz. 704)
■Gebruik van de toets elektrisch bedienbare achterklep
Open de achterklep en pas de positie naar wens aan.
Houd de toets van de elektrisch bedienbare achterklep op de
achterklep ingedrukt tot de zoemer 4 keer klinkt.
Het systeem van de elektrisch bedienbare achterklep uitschake-
len (auto's met elektrisch bedienbare achterklep)
Aanpassing van de geopende positie van de achterklep (auto's
met elektrisch bedienbare achterklep)
1
2
3
4
1
2
3
4
1
2
RAV4_OM_OM42A45E_(EE).book Page 144 Tuesday, October 20, 2015 11:26 AM

1543-2. Openen, sluiten en vergrendelen van de portieren
RAV4_OM_OM42A45E_(EE)■
Alarmsignalen en waarschuwingen
Een combinatie van een in en buiten de auto hoorbaar alarm en waarschu-
wingsmeldingen op het multi-informatiedisplay zorgen ervoor dat diefstal van
de auto en ongelukken door een onjuiste bediening worden voorkomen.
Neem de juiste maatregelen als reactie op de waarschuwingsmeldingen op
het multi-informatiedisplay. ( →Blz. 614)
In onderstaande tabel worden de omstandigheden en de correctieprocedures
beschreven in de gevallen waarin alleen het alarm klinkt.
■ Energiebesparende functie
De energiebesparende functie wordt geactiveerd om te voorkomen dat de
batterij van de elektronische sleutel en de accu leeg raken wanneer de auto
gedurende langere tijd niet wordt gebruikt.
●In de volgende situaties kan het enige tijd duren voordat de portieren met
het Smart entry-systeem met startknop ontgrendeld kunnen worden.
• De elektronische sleutel bevindt zich gedurende 10 minuten of langer op
een afstand van ongeveer 2 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer niet gebruikt.
● Als het Smart entry-systeem met startknop gedurende 14 dagen of langer
niet gebruikt is, kunnen de portieren alleen via het bestuurdersportier \
wor-
den ontgrendeld. Pak in dat geval de greep van het bestuurdersportier vast
of gebruik de afstandsbediening of de mechanische sleutel om de portieren
te ontgrendelen.
■ Energiebesparende functie voor de ba tterij van de elektronische sleutel
Wanneer de energiebesparende functie is ingeschakeld, loopt de batterij veel
minder snel leeg omdat de ontvangst van radiogolven door de elektronische
sleutel wordt gestopt.
AlarmSituatieCorrectieprocedure
Het buiten de auto
hoorbare alarm klinkt
één keer gedurende 5
secondenEr is geprobeerd de
auto te vergrendelen
terwijl er nog een por-
tier geopend was.
Sluit alle portieren en
vergrendel ze opnieuw.
Het alarm in de auto
klinkt continu
Het contact werd in
stand ACC gezet terwijl
het bestuurdersportier
geopend was (of het
bestuurdersportier
werd geopend terwijl
het contact in stand
ACC stond).
Zet het contact UIT en
sluit het bestuurders-
portier.
RAV4_OM_OM42A45E_(EE).book Page 154 Tuesday, October 20, 2015 11:26 AM
