2016 TOYOTA RAV4 display

1913-5. Openen en sluiten van de ruiten en het schuifdak
3
Bediening van elk onderdeel
RAV4_OM_OM42A45E_(EE)■
Waarschuwingsfunctie schuifdak open
Auto's zonder Smart entry-systeem en startknop
Een zoemer klinkt en er verschijnt een melding op het multi-informatiedisplay
wanneer het contact UIT wordt gezet en het bestuurdersportier wordt
geopend terwijl het schuifdak geopend is.
Auto's met Smart entry-systeem en startknop
Een zoemer klinkt en er verschijnt een melding op het multi-informatiedisplay
wanneer het contact UIT wordt gezet en het bestuurdersportier wordt
geopend terwijl het schuifdak geopend is.
■ Als de accukabels worden losgenom en of het schuifdak niet normaal
sluit
Het schuifdak moet voor een juiste werking eerst worden geïnitialiseerd.
Zet het contact AAN.
Houd de toets CLOSE of UP ingedrukt tot de hieronder beschreven bewe-
ging stopt.
Het schuifdak kantelt omhoog en blijft gedurende ten minste 1 seconde in
die stand. Dan kantelt het omlaag, gaat open en sluit volledig.
Laat de toets los en druk deze in om een correcte werking te waarborgen.
Als het schuifdak niet automatisch beweegt, moet de procedure vanaf het
begin worden herhaald.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. de waarschuwingsfunctie schuifdak open) kunnen wor-
den gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 705)
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 191 Tuesday, October 20, 2015 11:26 AM

2244-2. Rijprocedures
RAV4_OM_OM42A45E_(EE)

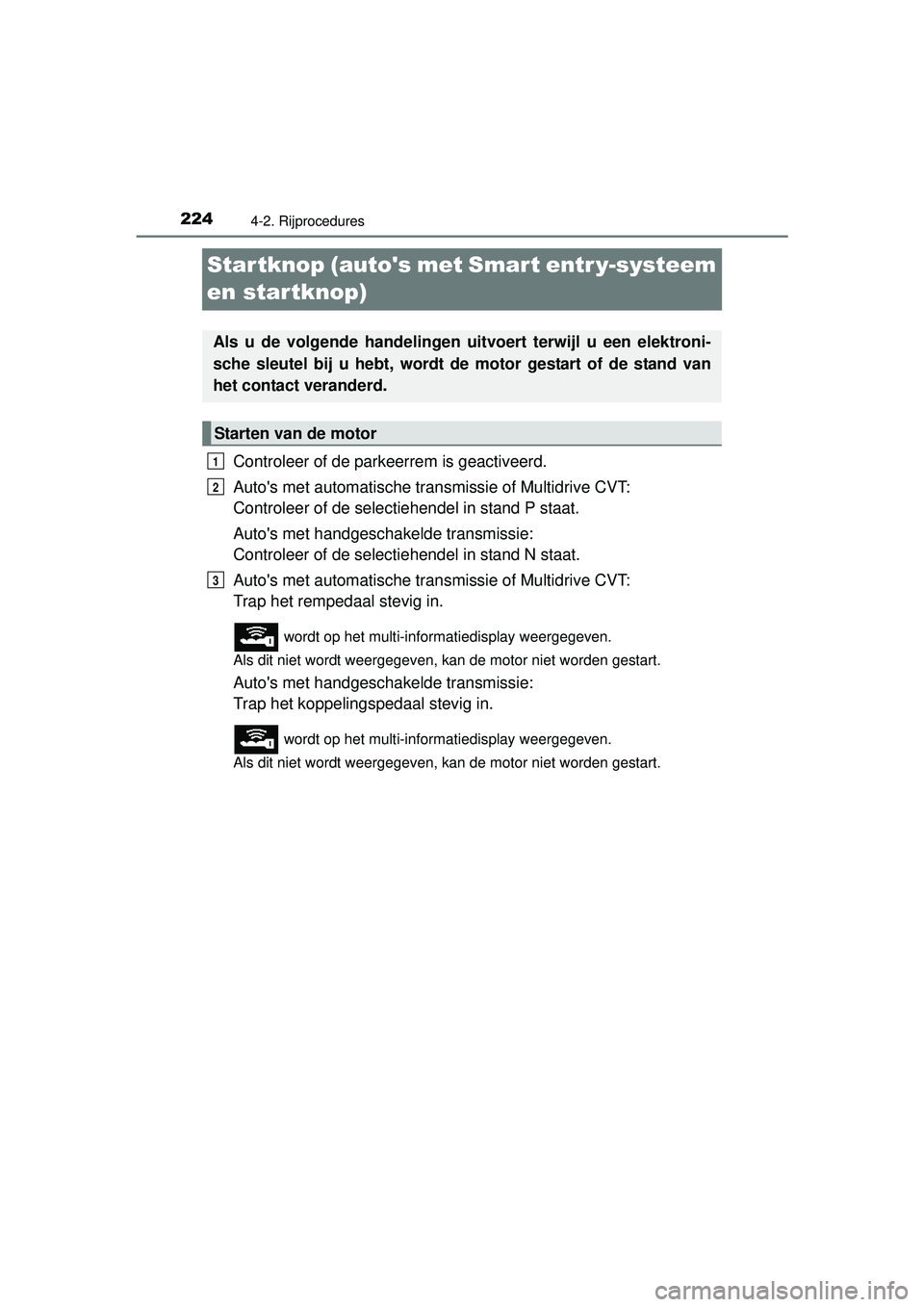

Startknop (auto's met Smart entr y-systeem
en startknop)
Controleer of de parkeerrem is geactiveerd.
Auto's met automatische transmissie of Multidrive CVT:
Controleer of de selectiehendel in stand P staat.
Auto's met handgeschakelde transmissie:
Controleer of de selectiehendel in stand N staat.
Auto's met automatische transmissie of Multidrive CVT:
Trap het rempedaal stevig in.
wordt op het multi-informatiedisplay weergegeven.
Als dit niet wordt weergegeven, kan de motor niet worden gestart.
Auto's met handgeschakelde transmissie:
Trap het koppelingspedaal stevig in.
wordt op het multi-informatiedisplay weergegeven.
Als dit niet wordt weergegeven, kan de motor niet worden gestart.
Als u de volgende handelingen ui tvoert terwijl u een elektroni-
sche sleutel bij u hebt, wordt de motor gestart of de stand van
het contact veranderd.
Starten van de motor
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 224 Tuesday, October 20, 2015 11:26 AM

2254-2. Rijprocedures
4
Rijden
RAV4_OM_OM42A45E_(EE)

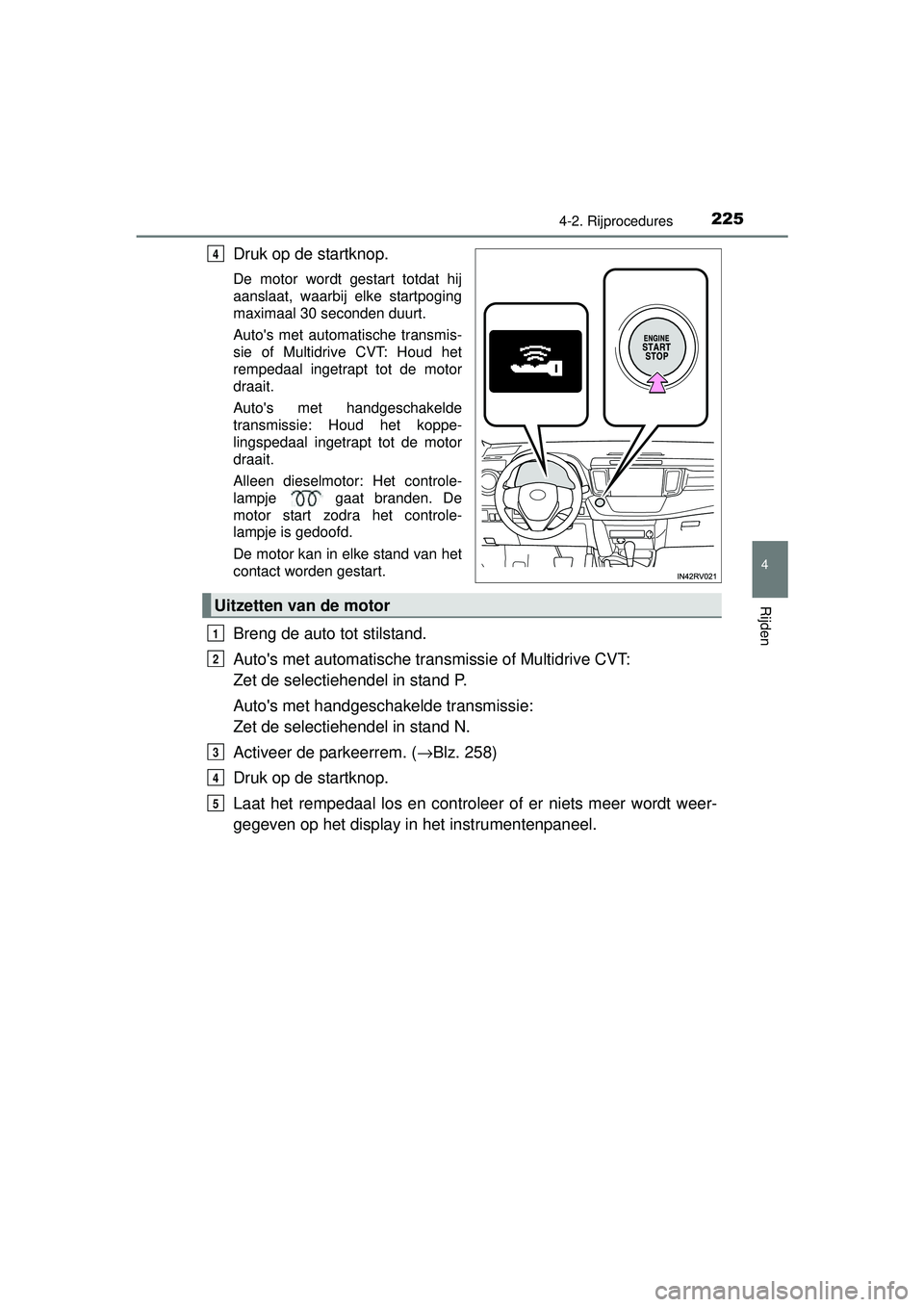

Druk op de startknop.
De motor wordt gestart totdat hij
aanslaat, waarbij elke startpoging
maximaal 30 seconden duurt.
Auto's met automatische transmis-
sie of Multidrive CVT: Houd het
rempedaal ingetrapt tot de motor
draait.
Auto's met handgeschakelde
transmissie: Houd het koppe-
lingspedaal ingetrapt tot de motor
draait.
Alleen dieselmotor: Het controle-
lampje gaat branden. De
motor start zodra het controle-
lampje is gedoofd.
De motor kan in elke stand van het
contact worden gestart.
Breng de auto tot stilstand.
Auto's met automatische transmissie of Multidrive CVT:
Zet de selectiehendel in stand P.
Auto's met handgeschakelde transmissie:
Zet de selectiehendel in stand N.
Activeer de parkeerrem. (→Blz. 258)
Druk op de startknop.
Laat het rempedaal los en controleer of er niets meer wordt weer-
gegeven op het display in het instrumentenpaneel.
4
Uitzetten van de motor
1
2
3
4
5
RAV4_OM_OM42A45E_(EE).book Page 225 Tuesday, October 20, 2015 11:26 AM

2264-2. Rijprocedures
RAV4_OM_OM42A45E_(EE)

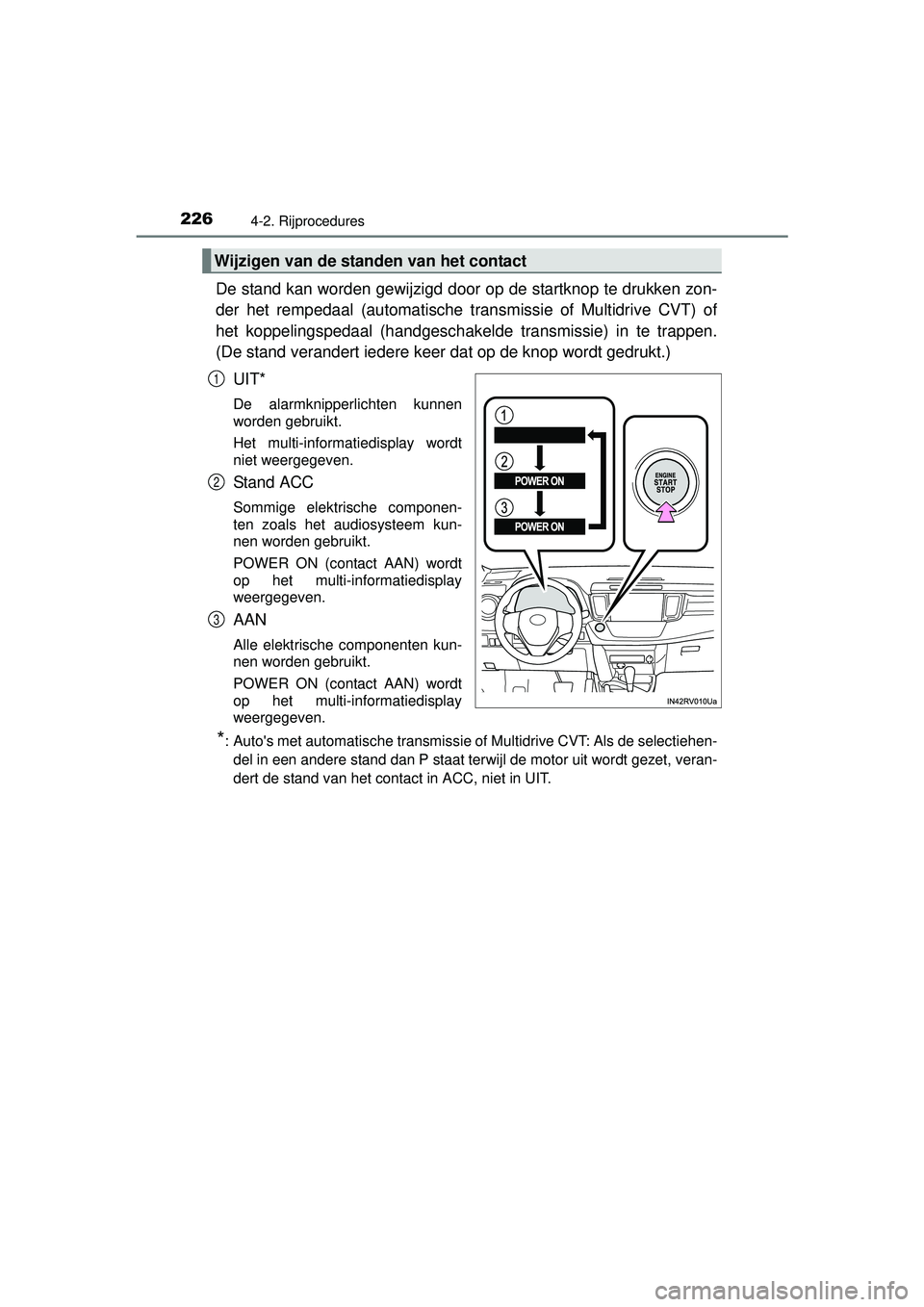

De stand kan worden gewijzigd door op de startknop te drukken zon-
der het rempedaal (automatische transmissie of Multidrive CVT) of
het koppelingspedaal (handgeschakel de transmissie) in te trappen.
(De stand verandert iedere keer dat op de knop wordt gedrukt.)
UIT*
De alarmknipperlichten kunnen
worden gebruikt.
Het multi-informatiedisplay wordt
niet weergegeven.
Stand ACC
Sommige elektrische componen-
ten zoals het audiosysteem kun-
nen worden gebruikt.
POWER ON (contact AAN) wordt
op het multi-informatiedisplay
weergegeven.
AAN
Alle elektrische componenten kun-
nen worden gebruikt.
POWER ON (contact AAN) wordt
op het multi-informatiedisplay
weergegeven.
*: Auto's met automatische transmissie of Multidrive CVT: Als de selectiehen-del in een andere stand dan P staat terwijl de motor uit wordt gezet, veran-
dert de stand van het contact in ACC, niet in UIT.
Wijzigen van de standen van het contact
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 226 Tuesday, October 20, 2015 11:26 AM

2274-2. Rijprocedures
4
Rijden
RAV4_OM_OM42A45E_(EE)

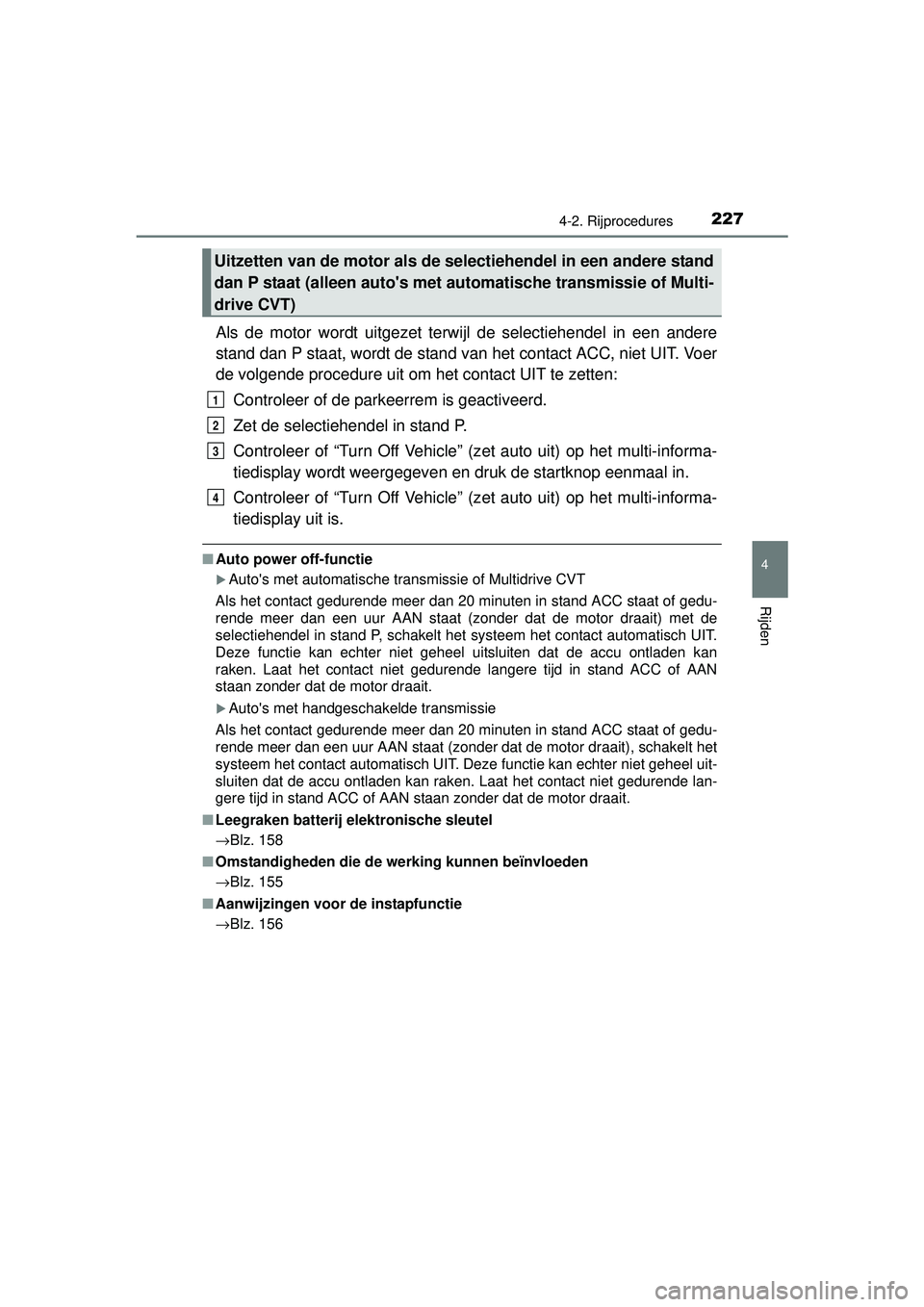

Als de motor wordt uitgezet terwijl de selectiehendel in een andere
stand dan P staat, wordt de stand van het contact ACC, niet UIT. Voer
de volgende procedure uit om het contact UIT te zetten:Controleer of de parkeerrem is geactiveerd.
Zet de selectiehendel in stand P.
Controleer of “Turn Off Vehicle” (z et auto uit) op het multi-informa-
tiedisplay wordt weergegeven en dr uk de startknop eenmaal in.
Controleer of “Turn Off Vehicle” (z et auto uit) op het multi-informa-
tiedisplay uit is.
■ Auto power off-functie
Auto's met automatische transmissie of Multidrive CVT
Als het contact gedurende meer dan 20 minuten in stand ACC staat of gedu-
rende meer dan een uur AAN staat (zonder dat de motor draait) met de
selectiehendel in stand P, schakelt het systeem het contact automatisch UIT.
Deze functie kan echter niet geheel uitsluiten dat de accu ontladen kan
raken. Laat het contact niet gedurende langere tijd in stand ACC of AAN
staan zonder dat de motor draait.
Auto's met handgeschakelde transmissie
Als het contact gedurende meer dan 20 minuten in stand ACC staat of gedu-
rende meer dan een uur AAN staat (zonder dat de motor draait), schakelt het
systeem het contact automatisch UIT. Deze functie kan echter niet geheel uit-
sluiten dat de accu ontladen kan raken. Laat het contact niet gedurende lan-
gere tijd in stand ACC of AAN staan zonder dat de motor draait.
■ Leegraken batterij elektronische sleutel
→Blz. 158
■ Omstandigheden die de werking kunnen beïnvloeden
→Blz. 155
■ Aanwijzingen voor de instapfunctie
→Blz. 156
Uitzetten van de motor als de selectiehendel in een andere stand
dan P staat (alleen auto's met automatische transmissie of Multi-
drive CVT)
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 227 Tuesday, October 20, 2015 11:26 AM

2284-2. Rijprocedures
RAV4_OM_OM42A45E_(EE)■

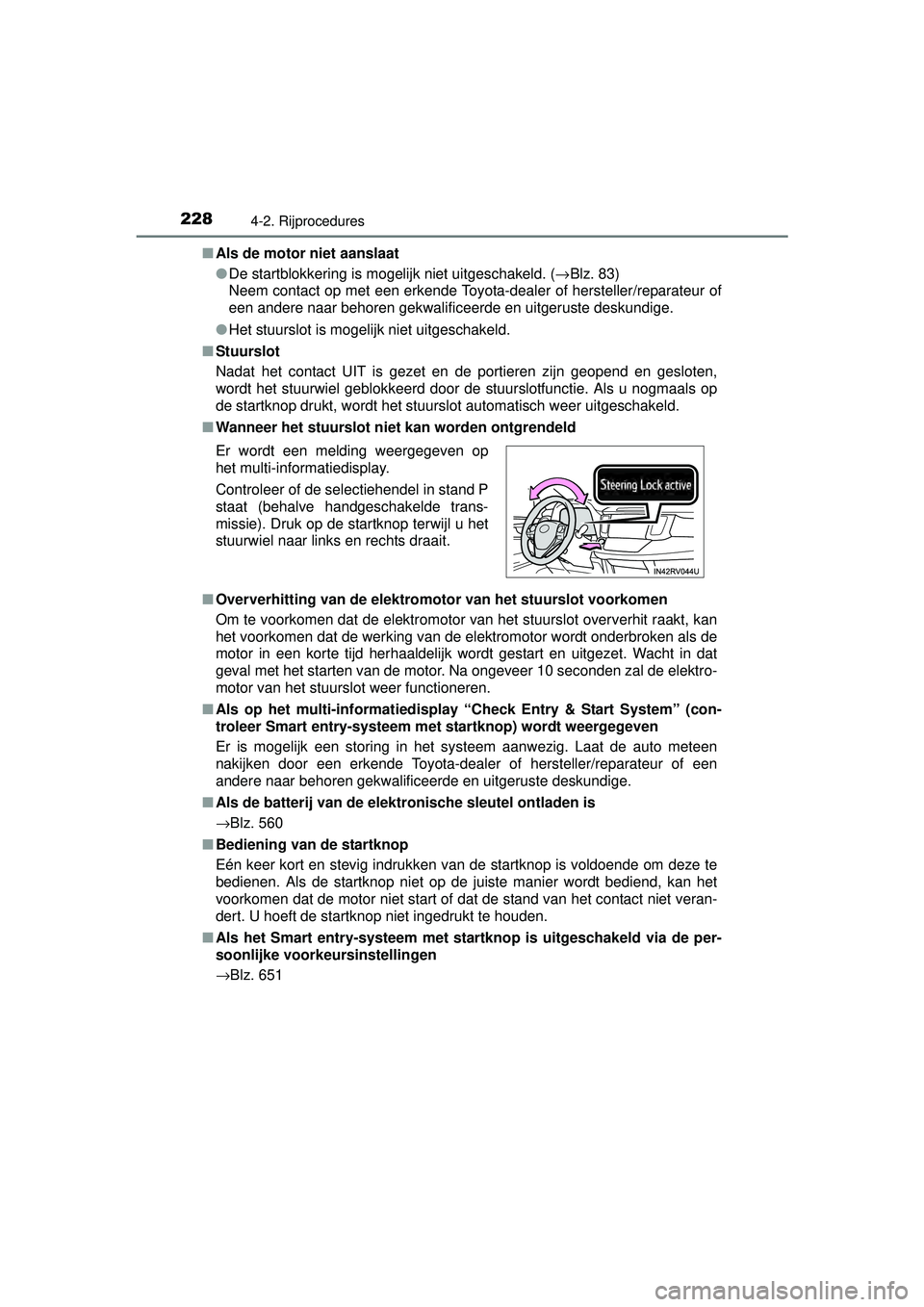

Als de motor niet aanslaat
●De startblokkering is mogelijk niet uitgeschakeld. (→ Blz. 83)
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Het stuurslot is mogelijk niet uitgeschakeld.
■ Stuurslot
Nadat het contact UIT is gezet en de portieren zijn geopend en gesloten,
wordt het stuurwiel geblokkeerd door de stuurslotfunctie. Als u nogmaals op
de startknop drukt, wordt het stuurslot automatisch weer uitgeschakeld.
■ Wanneer het stuurslot niet kan worden ontgrendeld
■ Oververhitting van de elektromoto r van het stuurslot voorkomen
Om te voorkomen dat de elektromotor van het stuurslot oververhit raakt, kan
het voorkomen dat de werking van de elektromotor wordt onderbroken als de
motor in een korte tijd herhaaldelijk wordt gestart en uitgezet. Wacht in dat
geval met het starten van de motor. Na ongeveer 10 seconden zal de elektro-
motor van het stuurslot weer functioneren.
■ Als op het multi-informatiedispl ay “Check Entry & Start System” (con-
troleer Smart entry-systeem met startknop) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de auto meteen
nakijken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de batterij van de elektronische sleutel ontladen is
→Blz. 560
■ Bediening van de startknop
Eén keer kort en stevig indrukken van de startknop is voldoende om deze te
bedienen. Als de startknop niet op de juiste manier wordt bediend, kan het
voorkomen dat de motor niet start of dat de stand van het contact niet veran-
dert. U hoeft de startknop niet ingedrukt te houden.
■ Als het Smart entry-systeem met star tknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen
→Blz. 651 Er wordt een melding weergegeven op
het multi-informatiedisplay.
Controleer of de selectiehendel in stand P
staat (behalve handgeschakelde trans-
missie). Druk op de startknop terwijl u het
stuurwiel naar links en rechts draait.
RAV4_OM_OM42A45E_(EE).book Page 228 Tuesday, October 20, 2015 11:26 AM

2304-2. Rijprocedures
RAV4_OM_OM42A45E_(EE)

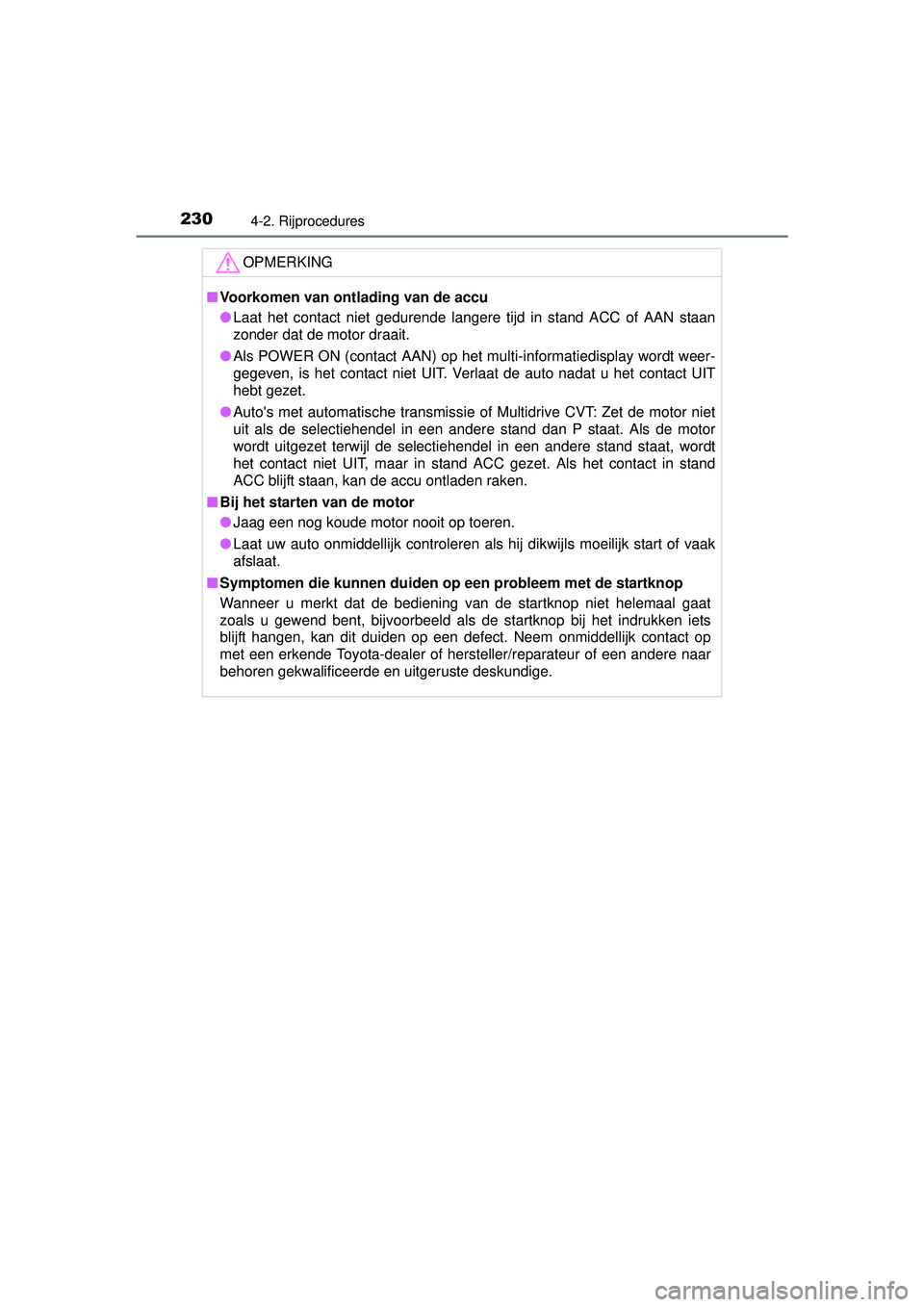

OPMERKING
■Voorkomen van ontlading van de accu
● Laat het contact niet gedurende langere tijd in stand ACC of AAN staan
zonder dat de motor draait.
● Als POWER ON (contact AAN) op het multi-informatiedisplay wordt weer-
gegeven, is het contact niet UIT. Verlaat de auto nadat u het contact UIT
hebt gezet.
● Auto's met automatische transmissie of Multidrive CVT: Zet de motor niet
uit als de selectiehendel in een andere stand dan P staat. Als de motor
wordt uitgezet terwijl de selectiehendel in een andere stand staat, wordt
het contact niet UIT, maar in stand ACC gezet. Als het contact in stand
ACC blijft staan, kan de accu ontladen raken.
■ Bij het starten van de motor
● Jaag een nog koude motor nooit op toeren.
● Laat uw auto onmiddellijk controleren als hij dikwijls moeilijk start of vaak
afslaat.
■ Symptomen die kunnen duiden op een probleem met de startknop
Wanneer u merkt dat de bediening van de startknop niet helemaal gaat
zoals u gewend bent, bijvoorbeeld als de startknop bij het indrukken iets
blijft hangen, kan dit duiden op een defect. Neem onmiddellijk contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
RAV4_OM_OM42A45E_(EE).book Page 230 Tuesday, October 20, 2015 11:26 AM

2554-2. Rijprocedures
4
Rijden
RAV4_OM_OM42A45E_(EE)

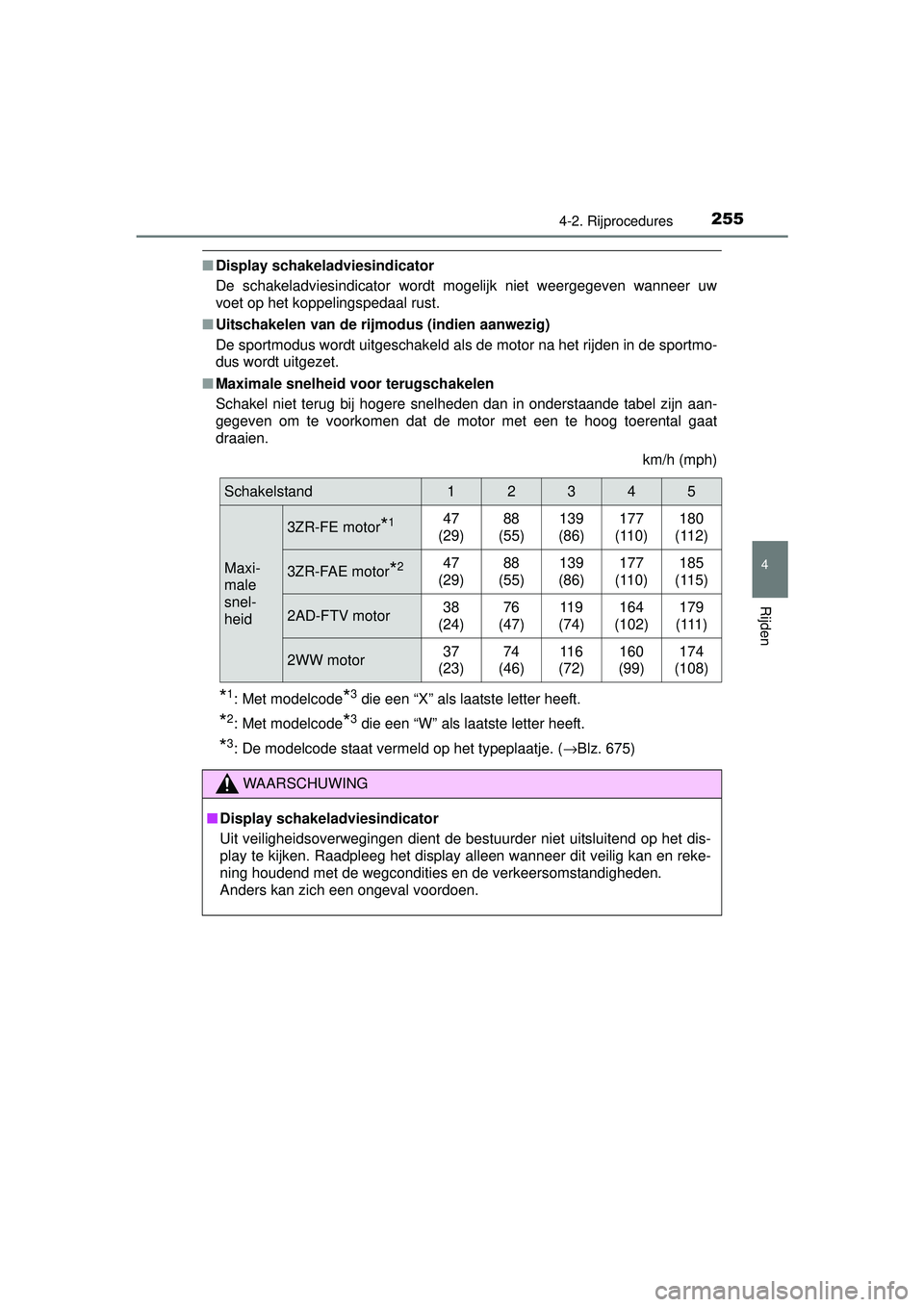

■Display schakeladviesindicator
De schakeladviesindicator wordt mogelijk niet weergegeven wanneer uw
voet op het koppelingspedaal rust.
■ Uitschakelen van de rijmodus (indien aanwezig)
De sportmodus wordt uitgeschakeld als de motor na het rijden in de sportmo-
dus wordt uitgezet.
■ Maximale snelheid voor terugschakelen
Schakel niet terug bij hogere snelheden dan in onderstaande tabel zijn aan-
gegeven om te voorkomen dat de motor met een te hoog toerental gaat
draaien.
km/h (mph)
*1: Met modelcode*3 die een “X” als laatste letter heeft.
*2: Met modelcode*3 die een “W” als laatste letter heeft.
*3: De modelcode staat vermeld op het typeplaatje. (→Blz. 675)
Schakelstand12345
Maxi-
male
snel-
heid
3ZR-FE motor*147
(29)88
(55)139
(86)177
(110)180
(112)
3ZR-FAE motor*247
(29)88
(55)139
(86)177
(110)185
(115)
2AD-FTV motor38
(24)76
(47)119
(74)164
(102)179
( 111 )
2WW motor37
(23)74
(46)116
(72)160
(99)174
(108)
WAARSCHUWING
■ Display schakeladviesindicator
Uit veiligheidsoverwegingen dient de bestuurder niet uitsluitend op het dis-
play te kijken. Raadpleeg het display alleen wanneer dit veilig kan en reke-
ning houdend met de wegcondities en de verkeersomstandigheden.
Anders kan zich een ongeval voordoen.
RAV4_OM_OM42A45E_(EE).book Page 255 Tuesday, October 20, 2015 11:26 AM
