2016 TOYOTA RAV4 display

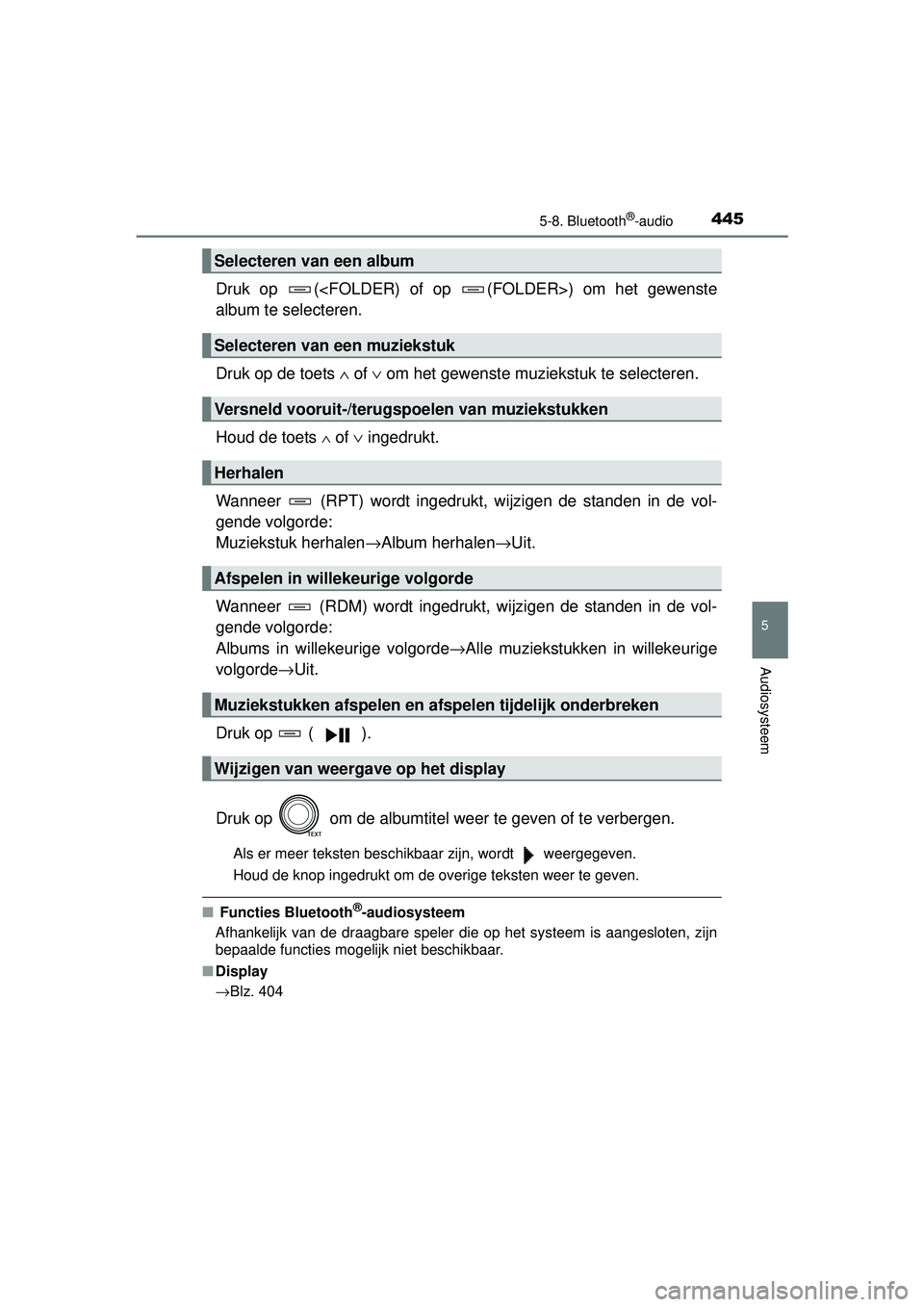

4455-8. Bluetooth®-audio
5
Audiosysteem
RAV4_OM_OM42A45E_(EE)
Druk op () om het gewenste
album te selecteren.
Druk op de toets ∧ of ∨ om het gewenste muziekstuk te selecteren.
Houd de toets
∧ of ∨ ingedrukt.
Wanneer (RPT) wordt ingedrukt, wijzigen de standen in de vol-
gende volgorde:
Muziekstuk herhalen →Album herhalen →Uit.
Wanneer (RDM) wordt ingedrukt, wijzigen de standen in de vol-
gende volgorde:
Albums in willekeurige volgorde →Alle muziekstukken in willekeurige
volgorde →Uit.
Druk op ( ).
Druk op om de albumtitel weer te geven of te verbergen.
Als er meer teksten beschikbaar zijn, wordt weergegeven.
Houd de knop ingedrukt om de overige teksten weer te geven.
■ Functies Bluetooth®-audiosysteem
Afhankelijk van de draagbare speler die op het systeem is aangesloten, zijn
bepaalde functies mogelijk niet beschikbaar.
■ Display
→Blz. 404
Selecteren van een album
Selecteren van een muziekstuk
Versneld vooruit-/terugspoelen van muziekstukken
Herhalen
Afspelen in willekeurige volgorde
Muziekstukken afspelen en af spelen tijdelijk onderbreken
Wijzigen van weergave op het display
RAV4_OM_OM42A45E_(EE).book Page 445 Tuesday, October 20, 2015 11:26 AM

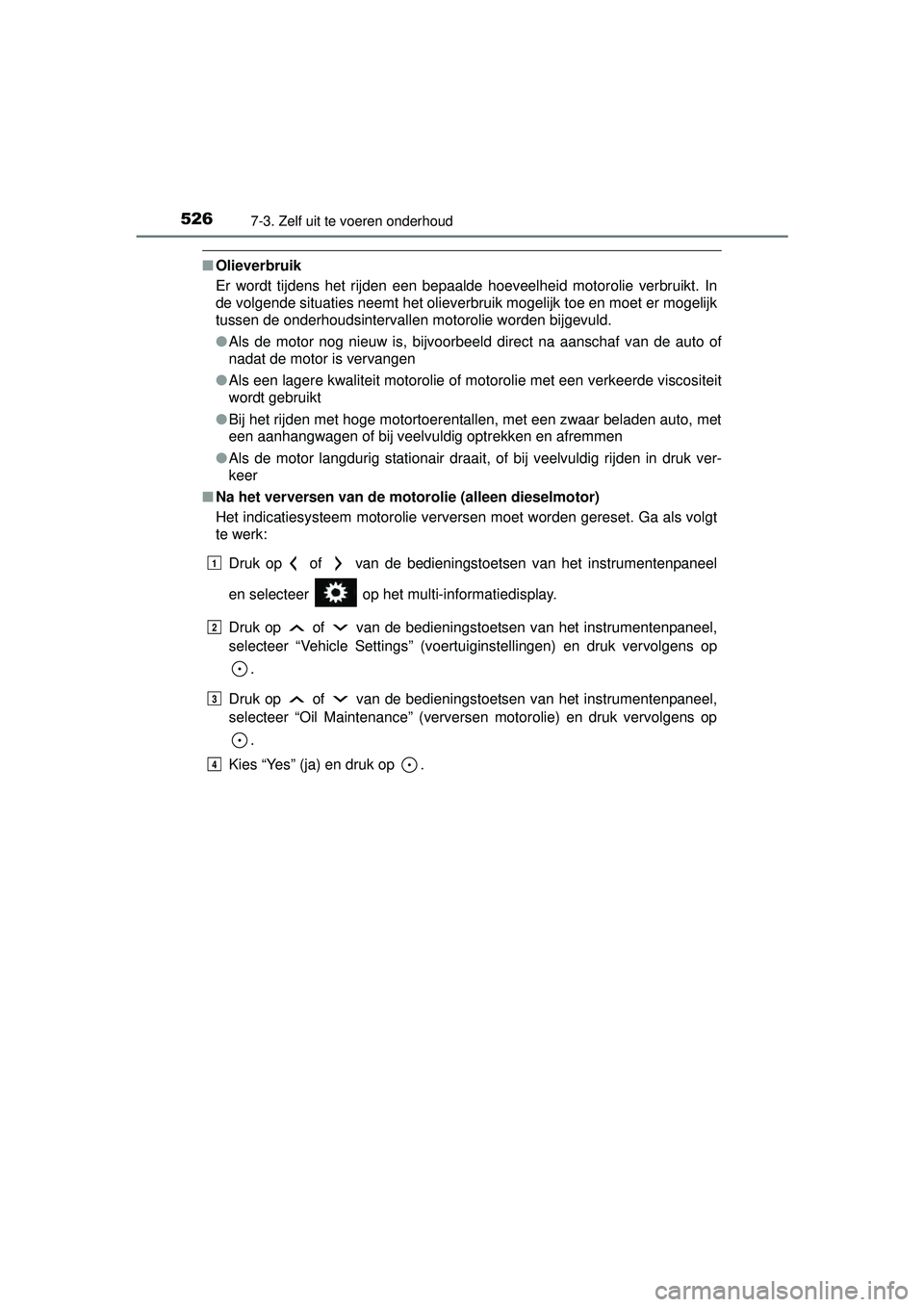

5267-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
■ Na het verversen van de motorolie (alleen dieselmotor)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Druk op of van de bedieningstoetsen van het instrumentenpaneel
en selecteer op het multi-informatiedisplay.
Druk op of van de bedieningstoetsen van het instrumentenpaneel,
selecteer “Vehicle Settings” (voertuiginstellingen) en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumentenpaneel,
selecteer “Oil Maintenance” (verversen motorolie) en druk vervolgens op .
Kies “Yes” (ja) en druk op .
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 526 Tuesday, October 20, 2015 11:26 AM

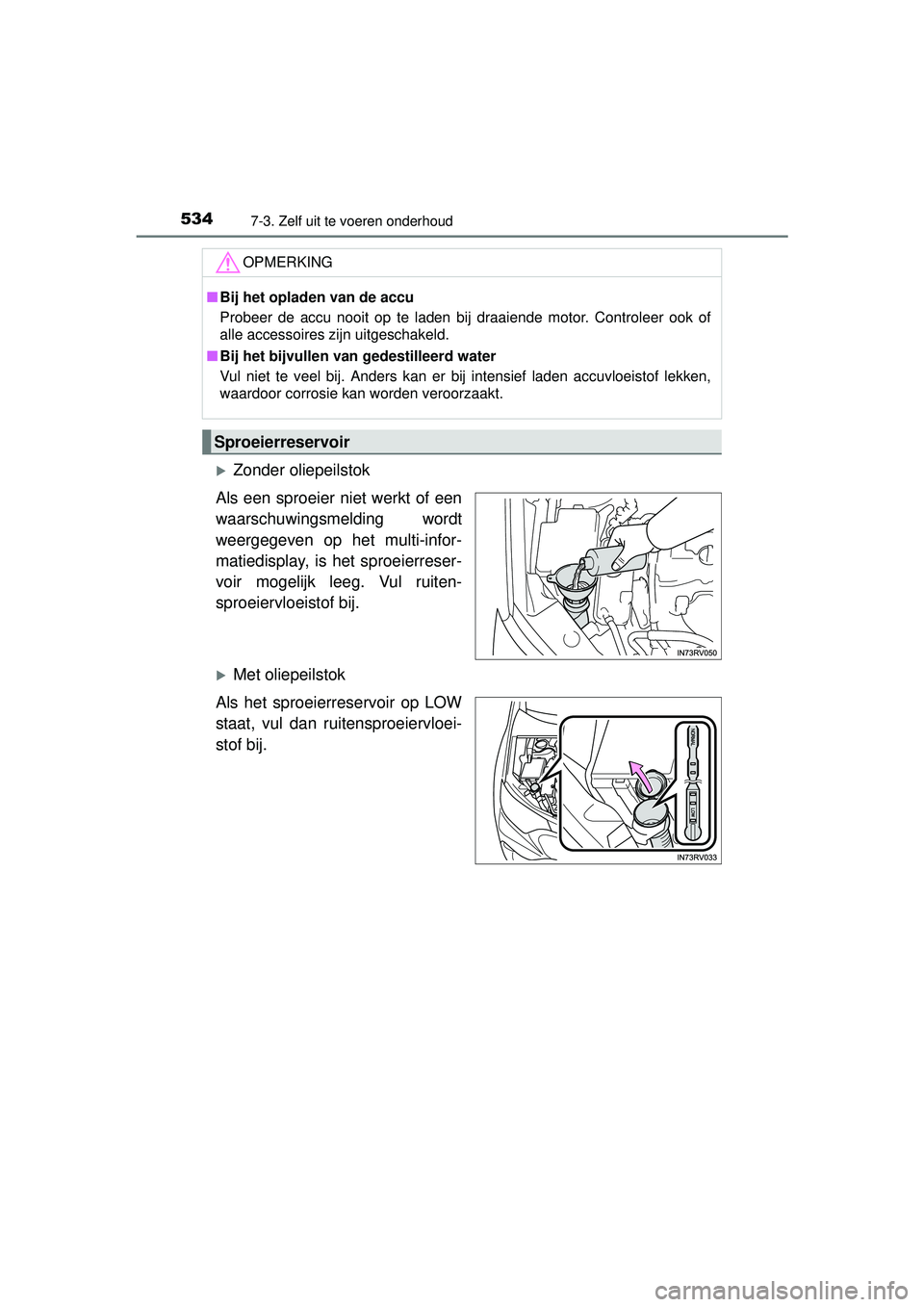

5347-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
Zonder oliepeilstok
Als een sproeier niet werkt of een
waarschuwingsmelding wordt
weergegeven op het multi-infor-
matiedisplay, is het sproeierreser-
voir mogelijk leeg. Vul ruiten-
sproeiervloeistof bij.
Met oliepeilstok
Als het sproeierreservoir op LOW
staat, vul dan ruitensproeiervloei-
stof bij.
OPMERKING
■ Bij het opladen van de accu
Probeer de accu nooit op te laden bij draaiende motor. Controleer ook of
alle accessoires zijn uitgeschakeld.
■ Bij het bijvullen van gedestilleerd water
Vul niet te veel bij. Anders kan er bij intensief laden accuvloeistof lekken,
waardoor corrosie kan worden veroorzaakt.
Sproeierreservoir
RAV4_OM_OM42A45E_(EE).book Page 534 Tuesday, October 20, 2015 11:26 AM

5367-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
U kunt het brandstoffilter zelf aftappen. Maar omdat dit lastig is, advi-
seren wij u het brandstoffilter te laten aftappen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskund ige. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitger uste deskundige als u het brand-
stoffilter toch zelf wilt aftappen.
Het water in het brandstoffilter moet worden afgetapt wanneer de
waarschuwingsmelding “Water Accumu lation in Fuel Filter Check
Owner’s Manual” (Water in brandstof filter. Zie handleiding.) verschijnt
op het multi-informatiedisplay en er een zoemer klinkt. ( →Blz. 609)
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry-systeem en startknop:
Zet het contact UIT.
Plaats een klein bakje onder de aftapplug om het water en de
brandstof in op te vangen.
Draai de aftapplug linksom,
ongeveer 2 - 2,5 slag.
Als u de aftapplug meer slagen los-
draait, zal het water ook om de
plug heen sijpelen.
Beweeg de pompknop tot er
brandstof uit de aftapplug komt.
Draai de aftapplug na het aftappen met de hand vast.
Brandstoffilter (2AD-FTV en 2AD-FHV motor)
1
2
3
4
5
RAV4_OM_OM42A45E_(EE).book Page 536 Tuesday, October 20, 2015 11:26 AM

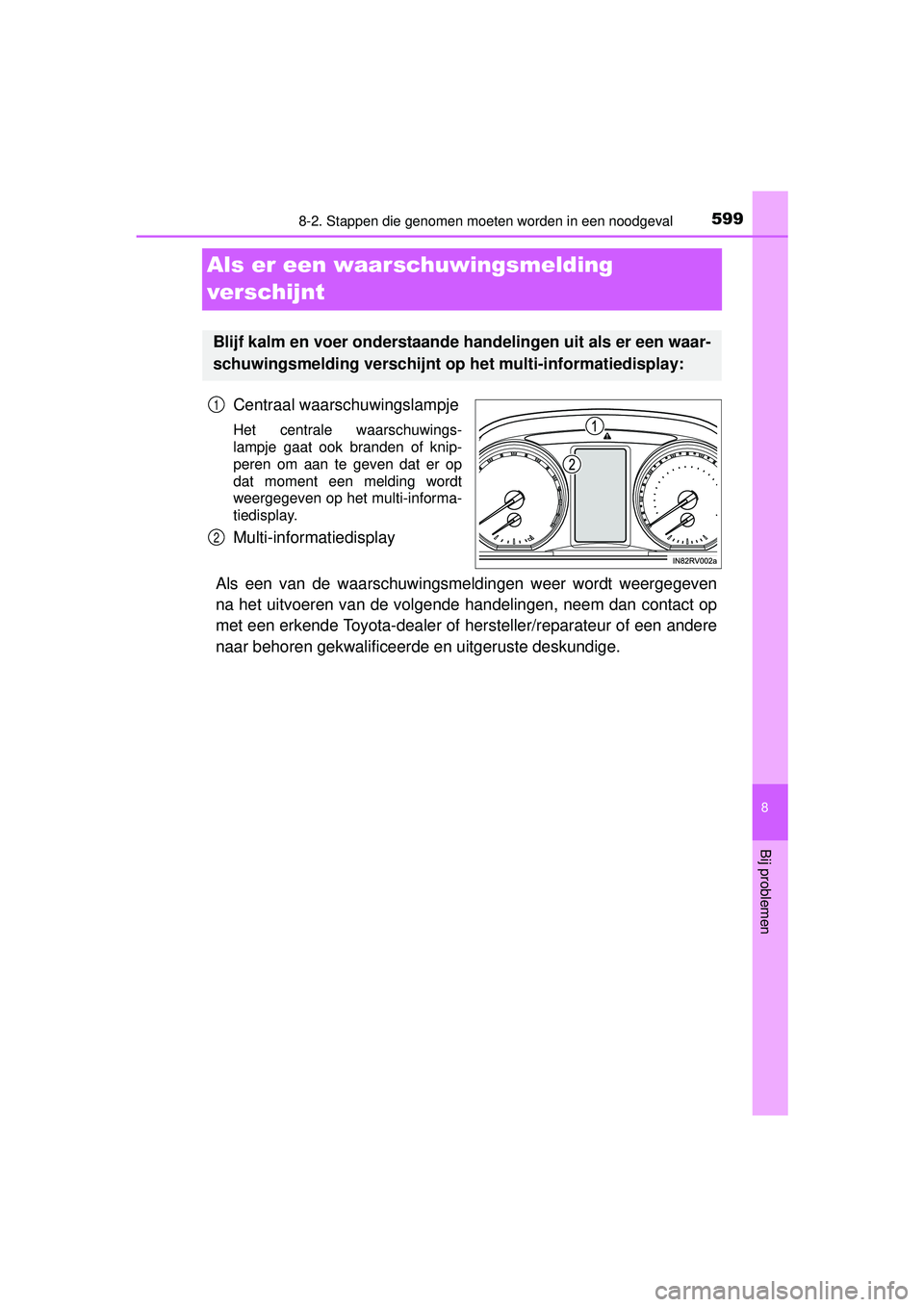

5998-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
Als er een waarschuwingsmelding
ver schijnt
Centraal waarschuwingslampje
Het centrale waarschuwings-
lampje gaat ook branden of knip-
peren om aan te geven dat er op
dat moment een melding wordt
weergegeven op het multi-informa-
tiedisplay.
Multi-informatiedisplay
Als een van de waarschuwingsmeldingen weer wordt weergegeven
na het uitvoeren van de volgende handelingen, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Blijf kalm en voer onderstaande handelingen uit als er een waar-
schuwingsmelding verschijnt op het multi-informatiedisplay:
1
2
RAV4_OM_OM42A45E_(EE).book Page 599 Tuesday, October 20, 2015 11:26 AM

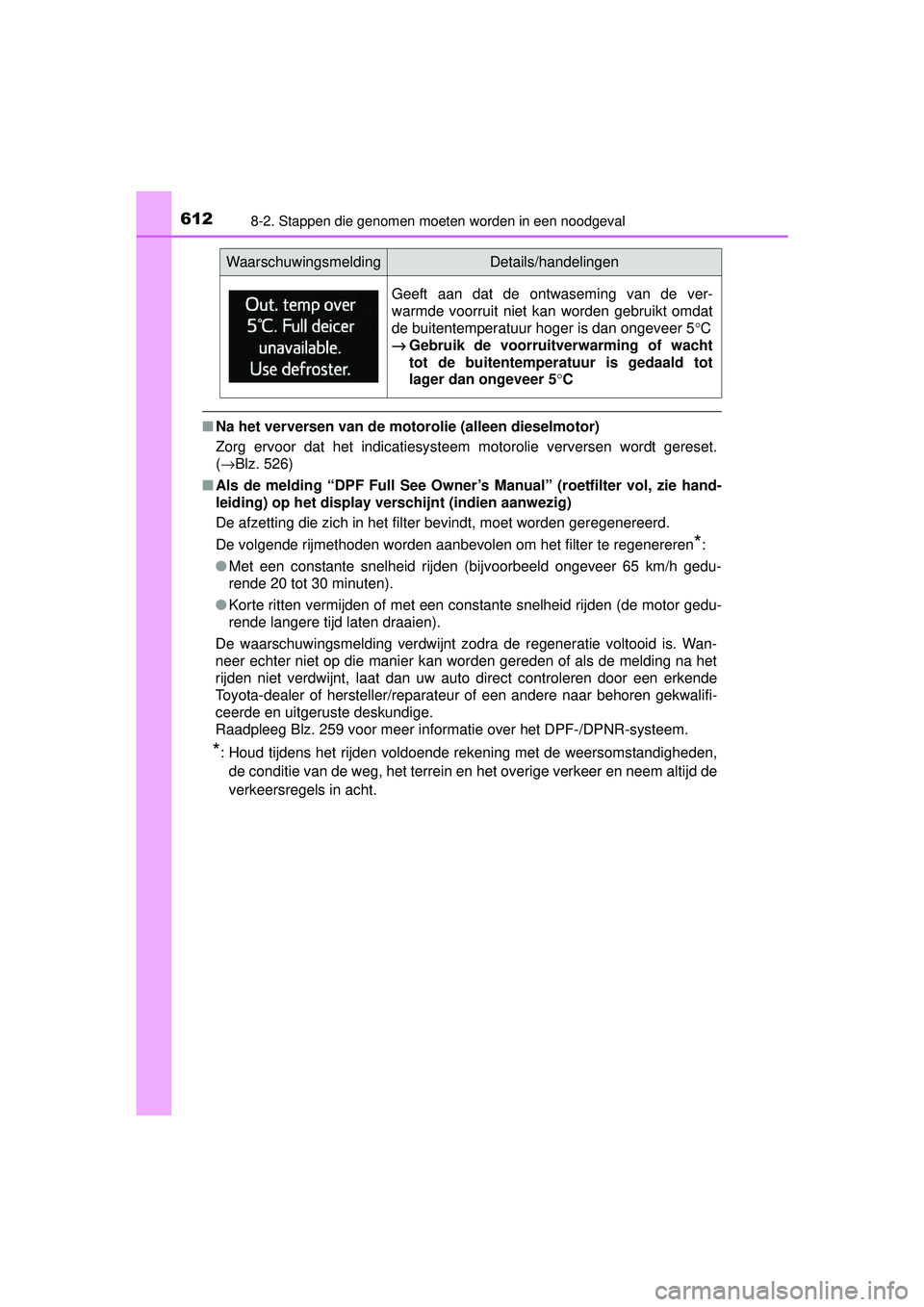

6128-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
■Na het verversen van de motorolie (alleen dieselmotor)
Zorg ervoor dat het indicatiesysteem motorolie verversen wordt gereset.
(→Blz. 526)
■ Als de melding “DPF Full See Owner’s Manual” (roetfilter vol, zie hand-
leiding) op het display verschijnt (indien aanwezig)
De afzetting die zich in het filter bevindt, moet worden geregenereerd.
De volgende rijmethoden worden aanbevolen om het filter te regenereren
*:
● Met een constante snelheid rijden (bijvoorbeeld ongeveer 65 km/h gedu-
rende 20 tot 30 minuten).
● Korte ritten vermijden of met een constante snelheid rijden (de motor gedu-
rende langere tijd laten draaien).
De waarschuwingsmelding verdwijnt zodra de regeneratie voltooid is. Wan-
neer echter niet op die manier kan worden gereden of als de melding na het
rijden niet verdwijnt, laat dan uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Raadpleeg Blz. 259 voor meer informatie over het DPF-/DPNR-systeem.
*: Houd tijdens het rijden voldoende rekening met de weersomstandigheden, de conditie van de weg, het terrein en het overige verkeer en neem altijd de
verkeersregels in acht.
Geeft aan dat de ontwaseming van de ver-
warmde voorruit niet kan worden gebruikt omdat
de buitentemperatuur hoger is dan ongeveer 5 °C
→ Gebruik de voorruitverwarming of wacht
tot de buitentemperatuur is gedaald tot
lager dan ongeveer 5 °C
WaarschuwingsmeldingDetails/handelingen
RAV4_OM_OM42A45E_(EE).book Page 612 Tuesday, October 20, 2015 11:26 AM

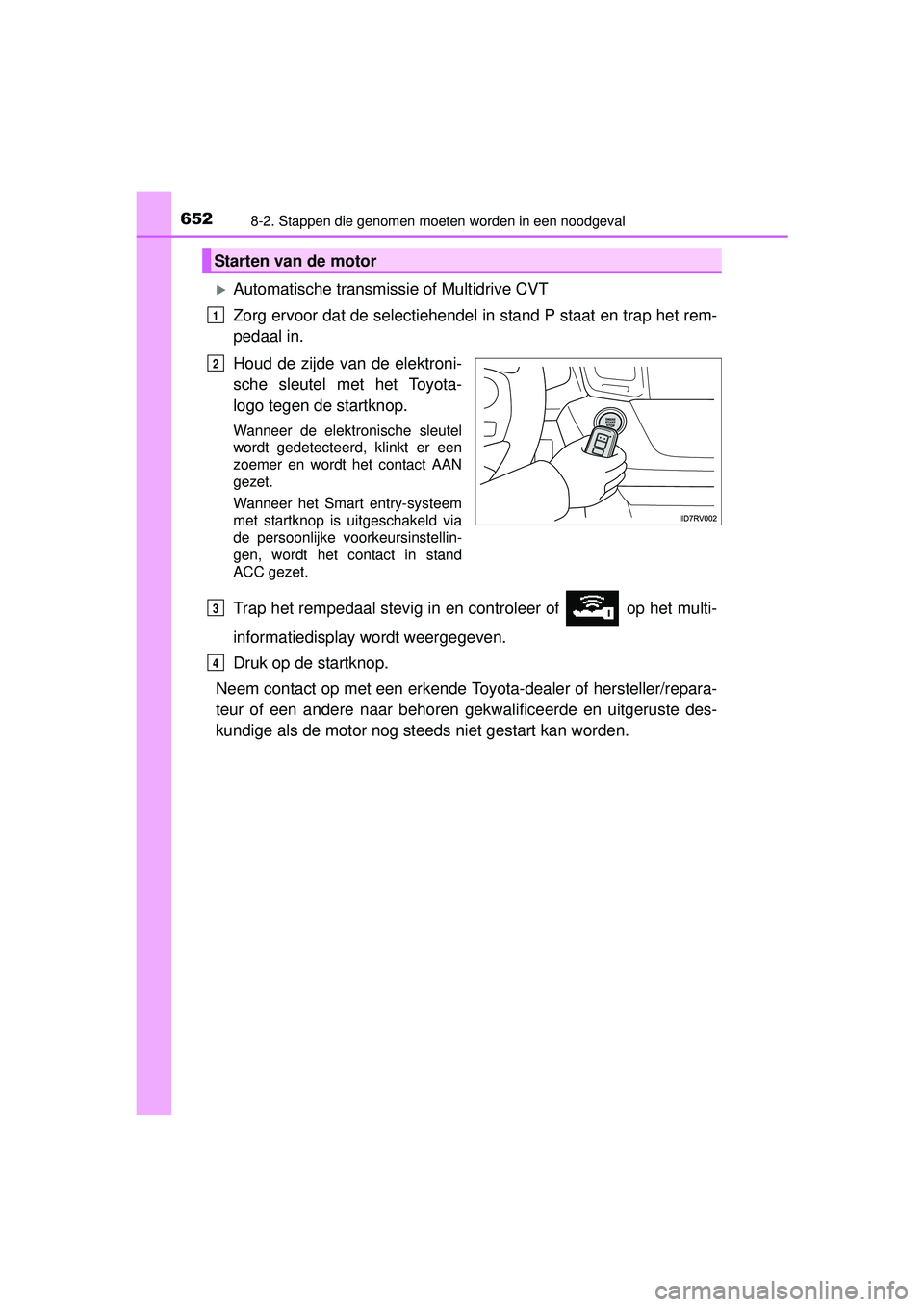

6528-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
Automatische transmissie of Multidrive CVT
Zorg ervoor dat de selectiehendel in stand P staat en trap het rem-
pedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-
informatiedisplay wordt weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige als de motor nog steeds niet gestart kan worden.
Starten van de motor
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 652 Tuesday, October 20, 2015 11:26 AM

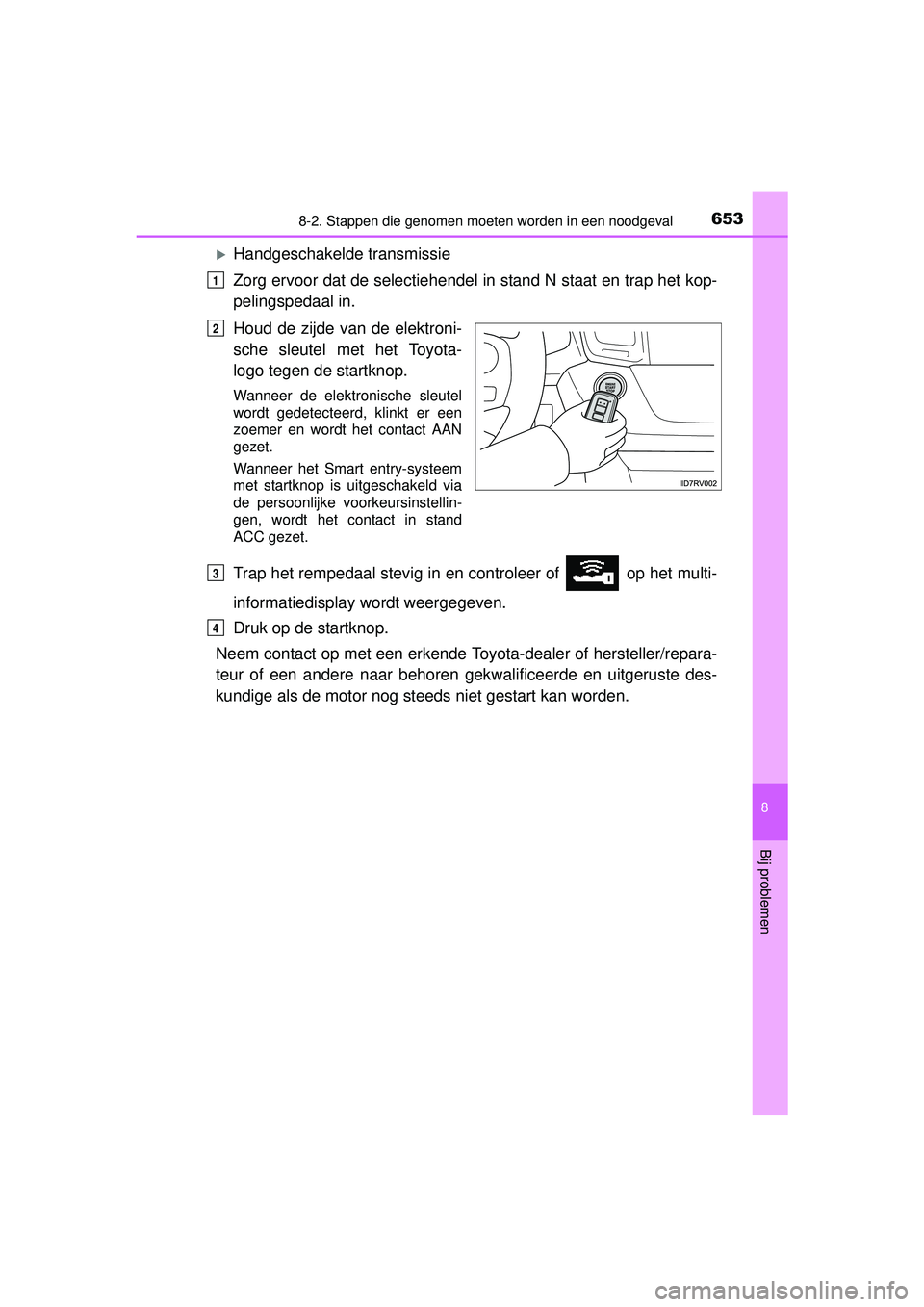

6538-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
Handgeschakelde transmissie
Zorg ervoor dat de selectiehendel in stand N staat en trap het kop-
pelingspedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-
informatiedisplay wordt weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige als de motor nog steeds niet gestart kan worden.
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 653 Tuesday, October 20, 2015 11:26 AM
