Se si verifica un problema
La causa del problema potrebbe essere una delle seguenti:
●La batteria da 12 volt potrebbe essere scarica. ( →P. 510)
● Uno o entrambi i terminali della batteria da 12 volt potrebbero essere scol-
legati. ( →P. 390)
Se il problema non può essere risolto o se non si conoscono le procedure di
riparazione, rivolgersi a un concessionar io o a un’officina autorizzata Toyota,
o a un altro professionista debitamente qualificato ed attrezzato.
Se il sistema ibrido non si avvia, eseguire la procedura seguente come
misura provvisoria per avviare il sistema ibrido se l’interruttore di alimenta-
zione funziona normalmente.
Usare questa procedura di avviamento solo in caso di emergenza.
Inserire il freno di stazionamento.
Posizionare la leva del cambio su P.
Posizionare l’interruttore di alimentazione sulla modalità ACCESSORY.
Tenere premuto l’interruttore di alimentazione per circa 15 secondi pre-
mendo a fondo il pedale del freno.
Anche se il sistema ibrido può essere avviato utilizzando questa procedura,
potrebbe esserci un’anomalia nel sistema. Far controllare il veicolo presso un
concessionario o un’officina autorizzata Toyota, o presso un altro professioni-
sta debitamente qualificato ed attrezzato.
Le luci interne e i fari non si accendono oppure l’avvisatore acustico
non suona.
Funzione di avviamento di emergenza
1
2
3
4

5067-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42A61L_(EL)
Se non è possibile spostare la leva del cambio
da P
Inserire il freno di stazionamento.
Posizionare l’interruttore di alimentazione sulla modalità ACCESSORY.
Premere il pedale del freno.
Sollevare il coperchio facendo leva
con un cacciavite a testa piatta o
strumento similare.
Per evitare di danneggiare il coperchio,
coprire la punta del cacciavite con uno
straccio.
Premere il pulsante di sbloccaggio
del dispositivo di interbloccaggio.
La leva del cambio può essere spo-
stata mentre il pulsante è premuto.
Se la leva del cambio non può essere spostata mentre si tiene il piede
sul pedale del freno, è possibile che ci sia un problema con il sistema
di interbloccaggio (un sistema che impedisce lo spostamento involon-
tario della leva del cambio). Far controllare immediatamente il veicolo
da un concessionario o da un’officina autorizzata Toyota, o da un altro
professionista debitamente qualificato ed attrezzato.
La seguente procedura può essere utilizzata come misura di emer-
genza per ottenere lo spostamento della leva del cambio:
1
2
3
4
5

5077-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42A61L_(EL)
7
Se si verifica un problema
Se la chiave elettronica non funziona
correttamente
Utilizzare la chiave meccanica (→P. 118)
per eseguire le seguenti operazioni:
Blocca tutte le porte
Sblocca tutte le porte
Se la comunicazione tra la chiave elettronica e il veicolo è interrotta
( → P. 144) oppure se la chiave elettronica non può essere utilizzata per-
ché la pila è scarica, non sarà possibile utilizzare il sistema di accesso
e avviamento intelligente né il ra diocomando a distanza. In questi casi
è possibile aprire le porte e avviare il sistema ibrido eseguendo la pro-
cedura riportata di seguito.
Bloccaggio e sbloccaggio delle porte
1
2

5087-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42A61L_(EL)
Accertarsi che la leva del cambio sia posizionata su P e premere il pedale
del freno.
Sfiorare l’interruttore di alimenta-
zione con il lato della chiave elet-
tronica che riporta il simbolo
To y o t a .
Quando la chiave elettronica viene rile-
vata, si attiva un cicalino e l’interruttore
di alimentazione passa alla modalità
ON.
Quando il sistema di accesso e avviamento intelligente viene disattivato nelle impo-
stazioni personalizzate, l’interruttore di alimentazione passa alla modalità ACCES-
SORY.
Premere saldamente il pedale del freno e verificare che sia
visualizzato sul display multi-informazioni.
Premere l’interruttore di alimentazione.
Se non è ancora possibile avviare il sistema ibrido, contattare un concessio-
nario o un’officina autorizzata Toyota, o a un altro professionista debitamente
qualificato ed attrezzato.
Avviamento del sistema ibrido
1
2
3
4

5097-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42A61L_(EL)
7
Se si verifica un problema
■Arresto del sistema ibrido
Spostare la leva del cambio su P e premere l’interruttore di alimentazione secondo la
normale modalità di arresto del sistema ibrido.
■ Sostituzione della pila della chiave
Poiché la procedura illustrata sopra è una misura provvisoria, si raccomanda di sosti-
tuire immediatamente la pila della chiave elettronica non appena esaurita. ( →P. 418)
■ Allarme (se in dotazione)
L’utilizzo della chiave meccanica per bloccare le porte non attiva il sistema di allarme.
Se una porta viene sbloccata usando la chiave meccanica quando è attivo il sistema di
allarme, l’allarme potrebbe azionarsi.
■ Cambio di modalità dell’interruttore di alimentazione
Rilasciare il pedale del freno e premere l’interruttore di alimentazione nel punto pre-
cedente.
Il sistema ibrido non si avvia e la modalità viene cambiata ogni volta che si preme
l’interruttore. ( →P. 202)
■ Se la chiave elettronica non funziona correttamente
●Verificare che il sistema di accesso e avviamento intelligente non sia stato disattivato
nelle impostazioni personalizzate. Se è stato disattivato, riattivarlo.
(Funzioni personalizzabili: →P. 542)
● Verificare se la modalità di risparmio energetico è attivata. Se lo è, disattivarla.
(→ P. 140)
3

5107-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42A61L_(EL)
Se la batteria da 12 volt è scarica
Se si dispone di una serie di cavi di collegamento batteria e di un secondo
veicolo con una batteria da 12 Volt, è possibile avviare il veicolo con una bat-
teria ausiliaria eseguendo la procedura riportata qui sotto.
Assicurarsi di avere con sé la
chiave elettronica.
Quando si collegano i cavi di avvia-
mento, a seconda della situazione,
l’allarme potrebbe attivarsi e le porte
potrebbero bloccarsi. ( →P. 9 2 )
Aprire il cofano ( →P. 378) e il
coperchio della scatola fusibili.
Aprire il coperchio del morsetto
riservato per l’avviamento con bat-
teria ausiliaria.
Se la batteria da 12 volt del veicolo è scarica, eseguire le seguenti pro-
cedure per avviare il sistema ibrido.
È anche possibile rivolgersi a un concessionario o a un’officina auto-
rizzata Toyota, o a un altro professionista debitamente qualificato ed
attrezzato.
1
2
3

5117-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42A61L_(EL)
7
Se si verifica un problema
Collegare i cavi di avviamento eseguendo la seguente procedura:Collegare una pinza cavo di avviamento positivo al morsetto riservato
per l’avviamento con batteria ausiliaria sul proprio veicolo.
Collegare la pinza all’altra estremità del cavo positivo al terminale posi-
tivo (+) della batteria del secondo veicolo.
Collegare una pinza del cavo negativo al terminale negativo (-) della
batteria del secondo veicolo.
Collegare la pinza all’altra estremità del cavo negativo a un punto di
massa metallico, spesso, fisso e non verniciato lontano dal morsetto
riservato per l’avviamento con batteria ausiliaria, come illustrato in
figura.
Avviare il motore del secondo veicolo. Aumentare leggermente il regime
del motore e mantenere tale livello per circa 5 minuti per ricaricare la batte-
ria da 12 volt del proprio veicolo.
Aprire e chiudere una delle porte del veicolo con l’interruttore di alimenta-
zione spento.
Mantenere il regime del motore del secondo veicolo e avviare il sistema
ibrido del proprio veicolo posizionando l’interruttore di alimentazione sulla
modalità ON.4
4
1
2
3
1
2
3
4
5
6
7

5127-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42A61L_(EL)

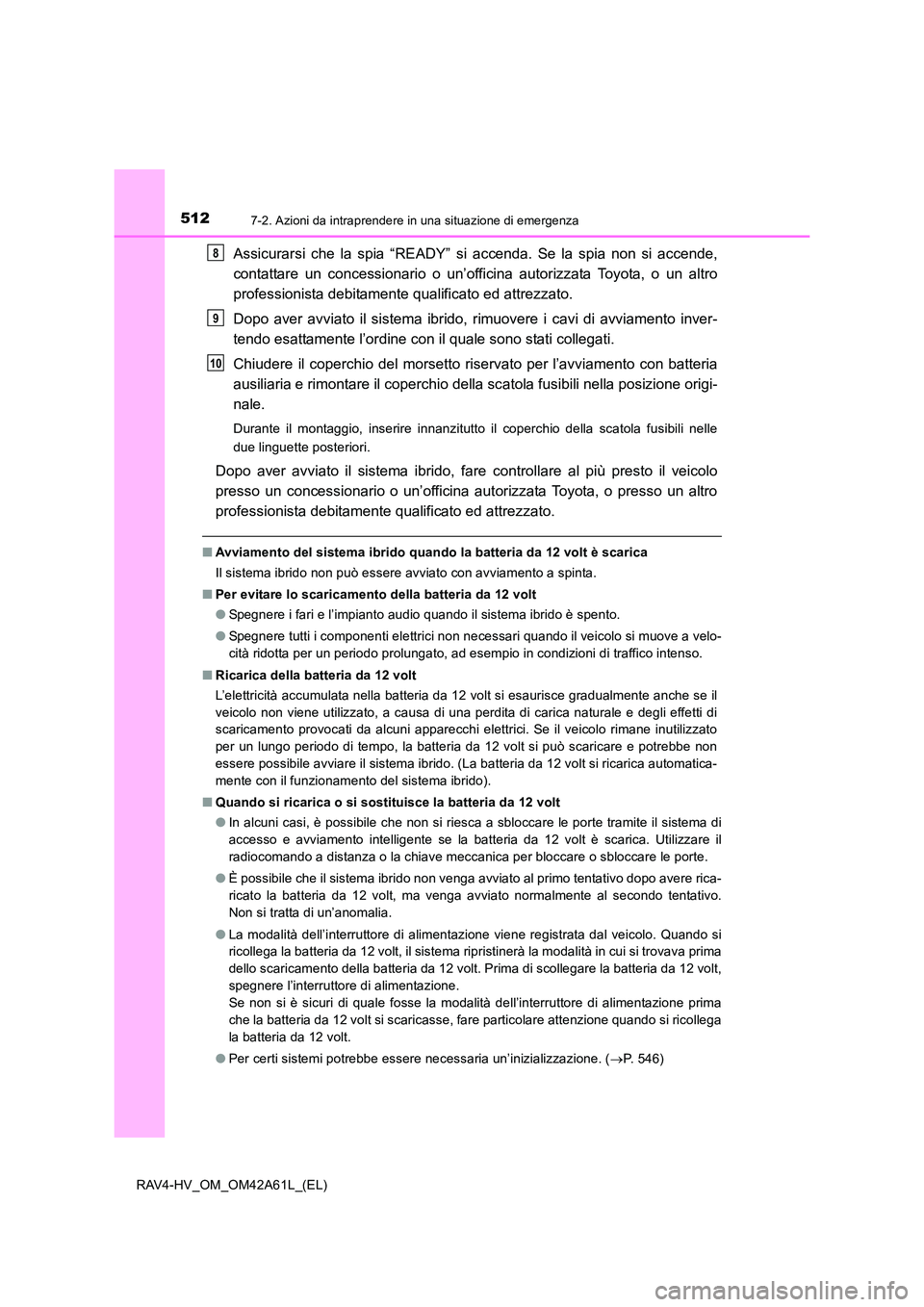

Assicurarsi che la spia “READY” si accenda. Se la spia non si accende,
contattare un concessionario o un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato.
Dopo aver avviato il sistema ibrido, rimuovere i cavi di avviamento inver-
tendo esattamente l’ordine con il quale sono stati collegati.
Chiudere il coperchio del morsetto riservato per l’avviamento con batteria
ausiliaria e rimontare il coperchio della scatola fusibili nella posizione origi-
nale.
Durante il montaggio, inserire innanzitutto il coperchio della scatola fusibili nelle
due linguette posteriori.
Dopo aver avviato il sistema ibrido, fare controllare al più presto il veicolo
presso un concessionario o un’officina aut orizzata Toyota, o presso un altro
professionista debitamente qualificato ed attrezzato.
■ Avviamento del sistema ibrido quando la batteria da 12 volt è scarica
Il sistema ibrido non può essere avviato con avviamento a spinta.
■ Per evitare lo scaricamento della batteria da 12 volt
●Spegnere i fari e l’impianto audio quando il sistema ibrido è spento.
● Spegnere tutti i componenti elettrici non necessari quando il veicolo si muove a velo-
cità ridotta per un periodo prolungato, ad esempio in condizioni di traffico intenso.
■ Ricarica della batteria da 12 volt
L’elettricità accumulata nella batteria da 12 volt si esaurisce gradualmente anche se il
veicolo non viene utilizzato, a causa di una perdita di carica naturale e degli effetti di
scaricamento provocati da alcuni apparecchi elettrici. Se il veicolo rimane inutilizzato
per un lungo periodo di tempo, la batteria da 12 volt si può scaricare e potrebbe non
essere possibile avviare il sistema ibrido. (La batteria da 12 volt si ricarica automatica-
mente con il funzionamento del sistema ibrido).
■ Quando si ricarica o si sostituisce la batteria da 12 volt
●In alcuni casi, è possibile che non si riesca a sbloccare le porte tramite il sistema di
accesso e avviamento intelligente se la batteria da 12 volt è scarica. Utilizzare il
radiocomando a distanza o la chiave meccanica per bloccare o sbloccare le porte.
● È possibile che il sistema ibrido non venga avviato al primo tentativo dopo avere rica-
ricato la batteria da 12 volt, ma venga avviato normalmente al secondo tentativo.
Non si tratta di un’anomalia.
● La modalità dell’interruttore di alimentazione viene registrata dal veicolo. Quando si
ricollega la batteria da 12 volt, il sistema ripristinerà la modalità in cui si trovava prima
dello scaricamento della batteria da 12 volt. Prima di scollegare la batteria da 12 volt,
spegnere l’interruttore di alimentazione.
Se non si è sicuri di quale fosse la modalità dell’interruttore di alimentazione prima
che la batteria da 12 volt si scaricasse, fare particolare attenzione quando si ricollega
la batteria da 12 volt.
● Per certi sistemi potrebbe essere necessaria un’inizializzazione. ( →P. 546)
