2016 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

1293-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42A61L_(EL)
Il sistema del portellone posteriore motorizzato può essere disattivato azio-
nando il display multi-informazioni.
Premere o sugli interruttori di controllo del display e selezionare sul display multi-informazioni.
Premere o sugli interruttori di controllo del display, selezionare , quindi premere .
Selezionare “Imp.sist.”, quindi premere .
Premere . (Il messaggio “Tutti Off” verrà visualizzato sul display multi-
informazioni).
A ogni pressione di , il sistema verrà attivato/disattivato.
Disinserimento del sistema del porte llone posteriore motorizzato (vei-
coli con portellone posteriore motorizzato)
1
2
3
4

1303-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42A61L_(EL)
È possibile regolare la posizione di apertura del portellone posteriore motoriz-
zato.
■Utilizzo del display multi-informazioniPremere o sugli interruttori di controllo del display e selezio-
nare sul display multi-informazioni.
Premere o sugli interruttori di controllo del display, selezionare
, quindi premere .
Selezionare “regol. apert.”, quindi premere .
Selezionare la posizione desiderata, quindi premere . ( →P. 540)
■Utilizzo dell’interruttore del portellone posteriore motorizzato
Aprire il portellone posteriore e regolarlo alla posizione desiderata.
Tenere premuto l’interruttore del portellone posteriore motorizzato sul por-
tellone posteriore finché il cicalino non suona 4 volte.
■ Luce vano bagagli
La luce vano bagagli si accende quando si apre il portellone posteriore mentre l’inter-
ruttore della luce vano bagagli è acceso.
■ Se il dispositivo di apertura del portellone posteriore non funziona
Il portellone posteriore può essere sbloccato dall’interno.
Regolazione della posizione di apertu ra del portellone posteriore (vei-
coli con portellone posteriore motorizzato)
Attivato
Spento
Rimuovere il coperchio del rivestimento del
portellone posteriore.
Usare un panno per prevenire i graffi.
1
2
3
4
1
2
1
2
1

1313-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42A61L_(EL)
XVeicoli senza portellone posteriore motorizzato
XVeicoli con portellone posteriore motorizzato Dopo aver allentato la vite, spostare il coper-
chio.
Spingere la leva del motore del portellone
posteriore.
Dopo aver allentato la vite, spostare il coper-
chio.
Spingere la leva del motore del portellone
posteriore.
2
3
2
3

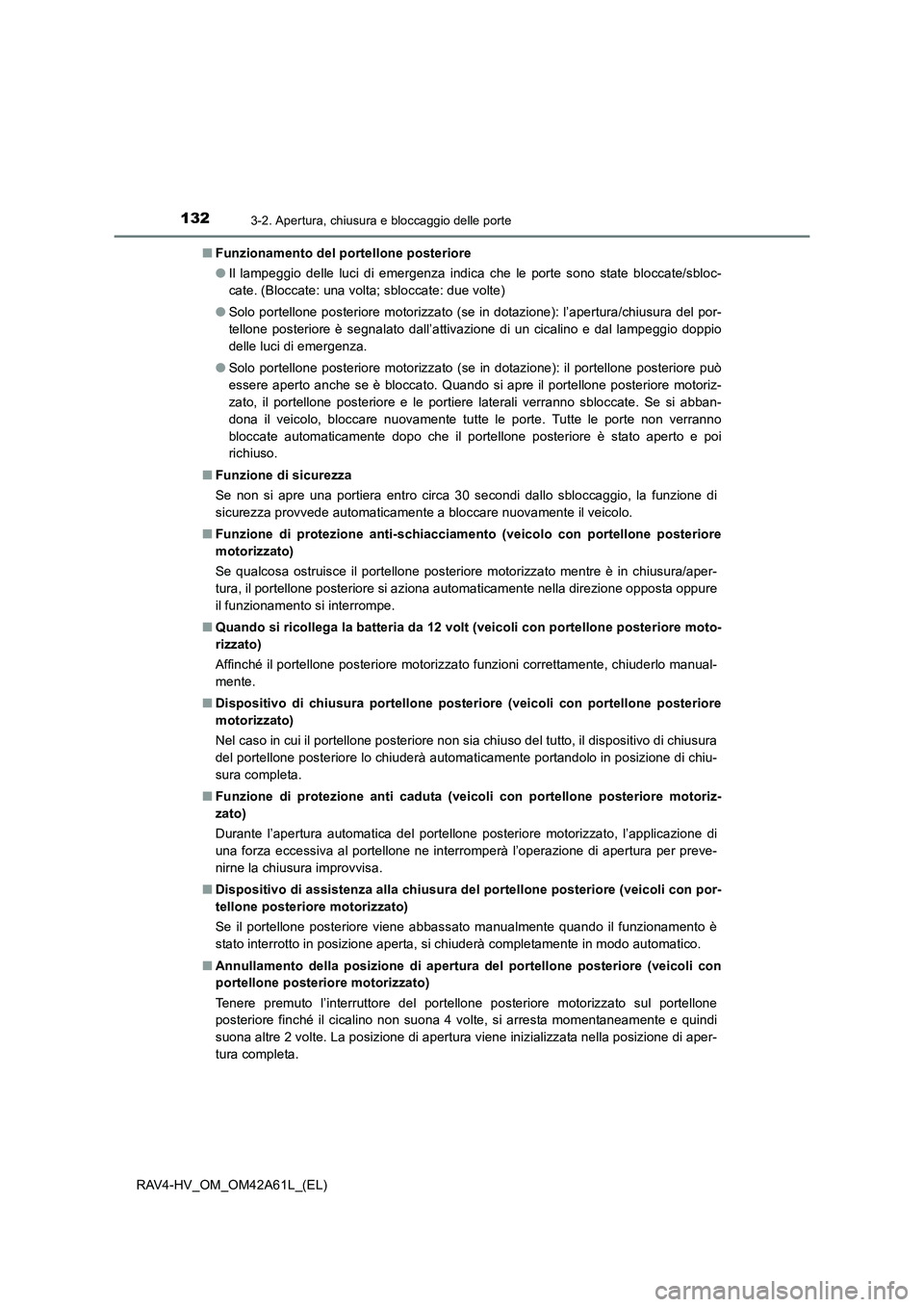

1323-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42A61L_(EL)■
Funzionamento del portellone posteriore
●Il lampeggio delle luci di emergenza indica che le porte sono state bloccate/sbloc-
cate. (Bloccate: una volta; sbloccate: due volte)
● Solo portellone posteriore motorizzato (se in dotazione): l’apertura/chiusura del por-
tellone posteriore è segnalato dall’attivazione di un cicalino e dal lampeggio doppio
delle luci di emergenza.
● Solo portellone posteriore motorizzato (se in dotazione): il portellone posteriore può
essere aperto anche se è bloccato. Quando si apre il portellone posteriore motoriz-
zato, il portellone posteriore e le portiere laterali verranno sbloccate. Se si abban-
dona il veicolo, bloccare nuovamente tutte le porte. Tutte le porte non verranno
bloccate automaticamente dopo che il portellone posteriore è stato aperto e poi
richiuso.
■ Funzione di sicurezza
Se non si apre una portiera entro circa 30 secondi dallo sbloccaggio, la funzione di
sicurezza provvede automaticamente a bloccare nuovamente il veicolo.
■ Funzione di protezione anti-schiacciamento (veicolo con portellone posteriore
motorizzato)
Se qualcosa ostruisce il portellone posteriore motorizzato mentre è in chiusura/aper-
tura, il portellone posteriore si aziona automaticamente nella direzione opposta oppure
il funzionamento si interrompe.
■ Quando si ricollega la batteria da 12 volt (veicoli con portellone posteriore moto-
rizzato)
Affinché il portellone posteriore motorizzato funzioni correttamente, chiuderlo manual-
mente.
■ Dispositivo di chiusura portellone posteriore (veicoli con portellone posteriore
motorizzato)
Nel caso in cui il portellone posteriore non sia chiuso del tutto, il dispositivo di chiusura
del portellone posteriore lo chiuderà automaticamente portandolo in posizione di chiu-
sura completa.
■ Funzione di protezione anti caduta (veicoli con portellone posteriore motoriz-
zato)
Durante l’apertura automatica del portellone posteriore motorizzato, l’applicazione di
una forza eccessiva al portellone ne interromperà l’operazione di apertura per preve-
nirne la chiusura improvvisa.
■ Dispositivo di assistenza alla chiusura del portellone posteriore (veicoli con por-
tellone posteriore motorizzato)
Se il portellone posteriore viene abbassato manualmente quando il funzionamento è
stato interrotto in posizione aperta, si chiuderà completamente in modo automatico.
■ Annullamento della posizione di apertura del portellone posteriore (veicoli con
portellone posteriore motorizzato)
Tenere premuto l’interruttore del portellone posteriore motorizzato sul portellone
posteriore finché il cicalino non suona 4 volte, si arresta momentaneamente e quindi
suona altre 2 volte. La posizione di apertura viene inizializzata nella posizione di aper-
tura completa.

1333-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42A61L_(EL)■
Personalizzazione (veicoli con portellone posteriore motorizzato)
Le impostazioni (ad es. l’angolo di apertura del portellone posteriore motorizzato) pos-
sono essere modificate.
(Funzioni personalizzabili: →P. 540)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
■ Prima di mettersi alla guida
●Accertarsi che il portellone posteriore sia completamente chiuso. Se il portellone
posteriore non è completamente chiuso, si potrebbe aprire inaspettatamente
durante la marcia e colpire oggetti circostanti, oppure gli eventuali bagagli presenti
nel vano bagagli potrebbero essere scagliati all’esterno, provocando un incidente.
● Non permettere ai bambini di giocare nel vano bagagli.
Se un bambino rimane accidentalmente chiuso nel vano bagagli, potrebbe soffrire
un colpo di calore o altre lesioni.
● Non consentire ai bambini di aprire o chiudere il portellone posteriore.
Se il portellone si dovesse mettere improvvisamente in funzione, chiudendosi
potrebbe causare lesioni alle mani, alla testa o al collo del bambino.
■ Precauzioni durante la guida
●Tenere chiuso il portellone posteriore durante la guida.
Se il portellone posteriore viene lasciato aperto, potrebbe colpire oggetti circo-
stanti, oppure gli eventuali bagagli presenti nel vano bagagli potrebbero essere
scagliati all’esterno, provocando un incidente.
● Non permettere che alcun passeggero sieda nel vano bagagli. Nel caso di frenata
brusca, sterzata improvvisa o collisione, sarebbe esposto al rischio di lesioni gravi,
anche letali.
■ Azionamento del portellone posteriore
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può causare l’intrappolamento di parti del corpo
con conseguenti lesioni gravi, anche letali.
●Rimuovere eventuali carichi pesanti, ad esempio neve e ghiaccio, dal portellone
posteriore prima di aprirlo. L’inosservanza di tale precauzione può provocare la
chiusura improvvisa del portellone posteriore subito dopo l’apertura.
● Quando si apre o si chiude il portellone posteriore, fare attenzione che non siano
presenti persone nelle immediate vicinanze.
● Se sono presenti persone in prossimità del portellone posteriore, assicurarsi che
siano a distanza di sicurezza e avvertirle della chiusura o apertura del portellone
posteriore.
● Prestare attenzione all’apertura e alla chiusura del portellone posteriore in pre-
senza di clima ventoso, poiché si potrebbe verificare uno spostamento improvviso
dello stesso.

1343-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42A61L_(EL)
AVVISO
●Non tirare facendo presa sull’ammortizzatore del portellone posteriore (veicoli
senza portellone elettrico motorizzato) o sull’alberino del portellone posteriore (vei-
coli con portellone elettrico motorizzato) per chiuderlo, e non appendersi a tale
ammortizzatore o alberino.
Così facendo, infatti, le mani potrebbero restare schiacciate oppure l’ammortizza-
tore del portellone posteriore (veicoli senza portellone elettrico motorizzato) o
l’alberino del portellone posteriore (veicoli con portellone elettrico motorizzato)
potrebbe rompersi, causando un incidente.
● Veicoli senza portellone posteriore motorizzato: se al portellone posteriore è
agganciato un portabiciclette o un simile oggetto pesante, il portellone potrebbe
richiudersi improvvisamente subito dopo l’apertura, intrappolando o ferendo le
mani, la testa o il collo di chi si trova nelle immediate vicinanze. Quando si fissa un
accessorio al portellone posteriore, è consigliabile utilizzare una parte originale
To y o t a .
●Veicoli senza portellone posteriore motoriz-
zato: il portellone posteriore potrebbe richiu-
dersi all’improvviso se non viene aperto
completamente. Risulta più difficile aprire e
chiudere il portellone posteriore su un pen-
dio rispetto a una superficie piana; fare
quindi attenzione che non si apra o si chiuda
da solo inaspettatamente. Accertarsi che il
portellone posteriore sia aperto completa-
mente e controllare che sia bloccato salda-
mente prima di utilizzare il vano bagagli.
● Quando si chiude il portellone posteriore,
fare attenzione a non schiacciarsi le dita o
altre parti del corpo.
● Veicoli senza portellone posteriore motoriz-
zato: quando si chiude il portellone poste-
riore, spingerlo leggermente sulla superficie
esterna. Se si afferra la maniglia del portel-
lone posteriore mentre lo si chiude comple-
tamente, si potrebbero provocare danni alle
mani o alle braccia.

1353-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42A61L_(EL)
AVVISO
■Dispositivo di chiusura portellone posteriore (veicoli con portellone posteriore
motorizzato)
●Fare attenzione quando si utilizza il dispositivo di chiusura del portellone poiché è
ancora in funzione quando il sistema del portellone posteriore motorizzato viene
annullato.
■ Portellone posteriore motorizzato (se in dotazione)
Osservare le seguenti precauzioni durante l’azionamento del portellone posteriore
motorizzato.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Verificare la sicurezza della zona circostante per assicurarsi che non siano presenti
ostacoli o altro che potrebbe causare l’intrappolamento degli oggetti personali.
● Se sono presenti persone in prossimità del portellone posteriore, assicurarsi che
siano a distanza di sicurezza e avvertirle della chiusura o apertura del portellone
posteriore.
● Se l’interruttore principale del portellone posteriore motorizzato viene spento
durante il funzionamento automatico del portellone posteriore, il portellone poste-
riore smette di funzionare. Fare particolare attenzione quando ci si trova su un pen-
dio poiché il portellone posteriore potrebbe aprirsi o chiudersi improvvisamente.
● Se le condizioni di funzionamento del portellone posteriore motorizzato non sono
più soddisfatte, potrebbe attivarsi un cicalino e l’apertura o la chiusura del portel-
lone posteriore potrebbe interrompersi. In questo caso, il portellone posteriore
deve essere azionato manualmente. Prestare molta attenzione in tale situazione
poiché il portellone posteriore potrebbe spostarsi bruscamente.
● Su un pendio, il portellone posteriore può chiudersi improvvisamente dopo l’aper-
tura automatica. Accertarsi che il portellone posteriore sia completamente aperto e
sicuro.
●Nel caso in cui il portellone posteriore non
sia chiuso del tutto, il dispositivo di chiusura
del portellone posteriore lo chiuderà auto-
maticamente portandolo in posizione di chiu-
sura completa. Affinché il dispositivo di
chiusura del portellone posteriore inizi a fun-
zionare sono necessari alcuni secondi.
Attenzione a non rimanere intrappolati con le
dita o altre parti del corpo nel portellone
posteriore poiché ciò potrebbe causare frat-
ture ossee o altre lesioni gravi.

1363-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42A61L_(EL)
AVVISO
●Nelle seguenti situazioni, il portellone posteriore motorizzato può rilevare un’ano-
malia e il funzionamento automatico può essere interrotto. In questo caso, il portel-
lone posteriore deve essere azionato manualmente. Prestare molta attenzione in
questa situazione poiché il portellone posteriore bloccato potrebbe cadere improv-
visamente, provocando un incidente.
• Quando il portellone posteriore urta un ostacolo
• Quando la tensione della batteria da 12 volt cala all’improvviso, ad esempio
quando l’interruttore di alimentazione viene portato sulla modalità ON o il
sistema ibrido viene avviato durante il funzionamento automatico
● Se al portellone posteriore è agganciato un portabiciclette o un simile oggetto
pesante, il portellone posteriore motorizzato potrebbe non funzionare, dando luogo
ad un guasto, oppure, subito dopo l’apertura, il portellone posteriore potrebbe spo-
starsi leggermente nella direzione di chiusura, intrappolando o ferendo le mani, la
testa o il collo di qualcuno. Quando si fissa un accessorio al portellone posteriore,
chiedere informazioni ad un concessionario o a un’officina autorizzata Toyota, o a
un altro professionista debitamente qualificato ed attrezzato.
■ Funzione di protezione anti-schiacciamen to (veicolo con portellone posteriore
motorizzato)
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
● Non usare mai alcuna parte del corpo per attivare intenzionalmente la funzione di
protezione anti-schiacciamento.
● La funzione di protezione anti-schiacciamento potrebbe non funzionare se viene
interposto un oggetto poco prima della completa chiusura del portellone posteriore.
Fare attenzione che non vengano intrappolate le dita o altre parti del corpo.
● La funzione di protezione anti-schiacciamento potrebbe non funzionare a seconda
della forma dell’oggetto rimasto incastrato. Fare attenzione che non vengano
intrappolate le dita o altre parti del corpo.
