2016 TOYOTA AURIS TOURING SPORTS Omistajan Käsikirja (in Finnish)

185
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12K67FI
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
7
Kun vaihteenvalitsin siirretään R-asentoon ja mitä tahansa toimintopainiketta (esimer-
kiksi MEDIA -painiketta) painetaan
¨Peruutuskamerajärjestelmä kytkeytyy pois to iminnasta, ja näyttöön vaihtuu paine-
tun painikkeen toiminto.
PERUUTUSKAMERAJÄRJESTELMÄN KY TKEYTYMINEN POIS PÄÄLTÄ
Peruutuskamerajärjestelmä poistuu käytöstä, kun vaihteenvalitsin siirretään muu-
hun kuin R-asentoon.
OM12K67FI.book Page 185 Friday, July 22, 2016 5:34 PM

186
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12K67FI

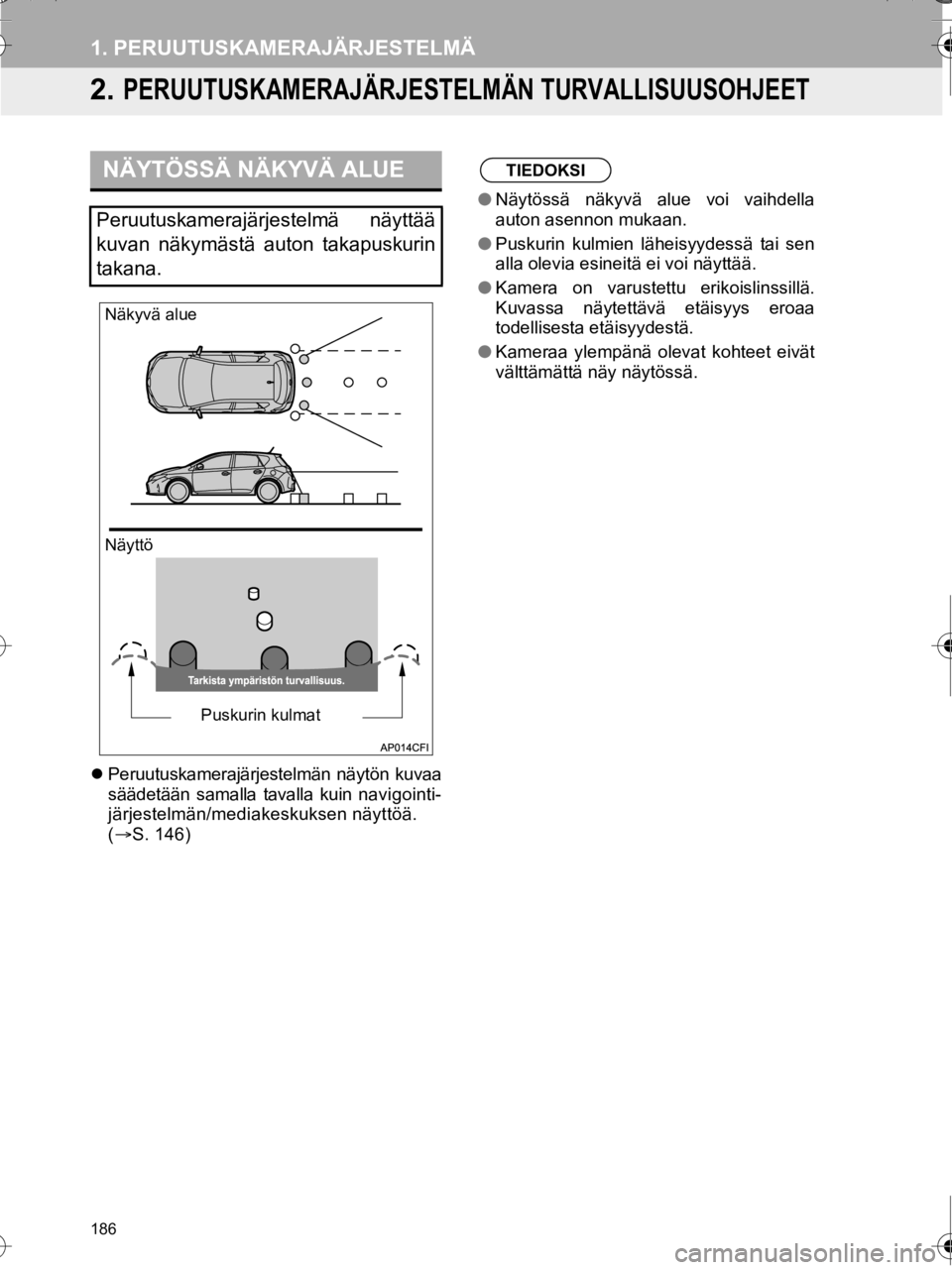

2. PERUUTUSKAMERAJÄRJESTELMÄN TURVALLISUUSOHJEET
Peruutuskamerajärjestelmän näytön kuvaa
säädetään samalla tavalla kuin navigointi-
järjestelmän/mediakeskuksen näyttöä.
( S. 146)
NÄYTÖSSÄ NÄKYVÄ ALUE
Peruutuskamerajärjestelmä näyttää
kuvan näkymästä auton takapuskurin
takana.
Näyttö Näkyvä alue
Puskurin kulmat
TIEDOKSI
●Näytössä näkyvä alue voi vaihdella
auton asennon mukaan.
● Puskurin kulmien läheisyydessä tai sen
alla olevia esineitä ei voi näyttää.
● Kamera on varustettu erikoislinssillä.
Kuvassa näytettävä etäisyys eroaa
todellisesta etäisyydestä.
● Kameraa ylempänä olevat kohteet eivät
välttämättä näy näytössä.
OM12K67FI.book Page 186 Friday, July 22, 2016 5:34 PM

187
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12K67FI
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
7

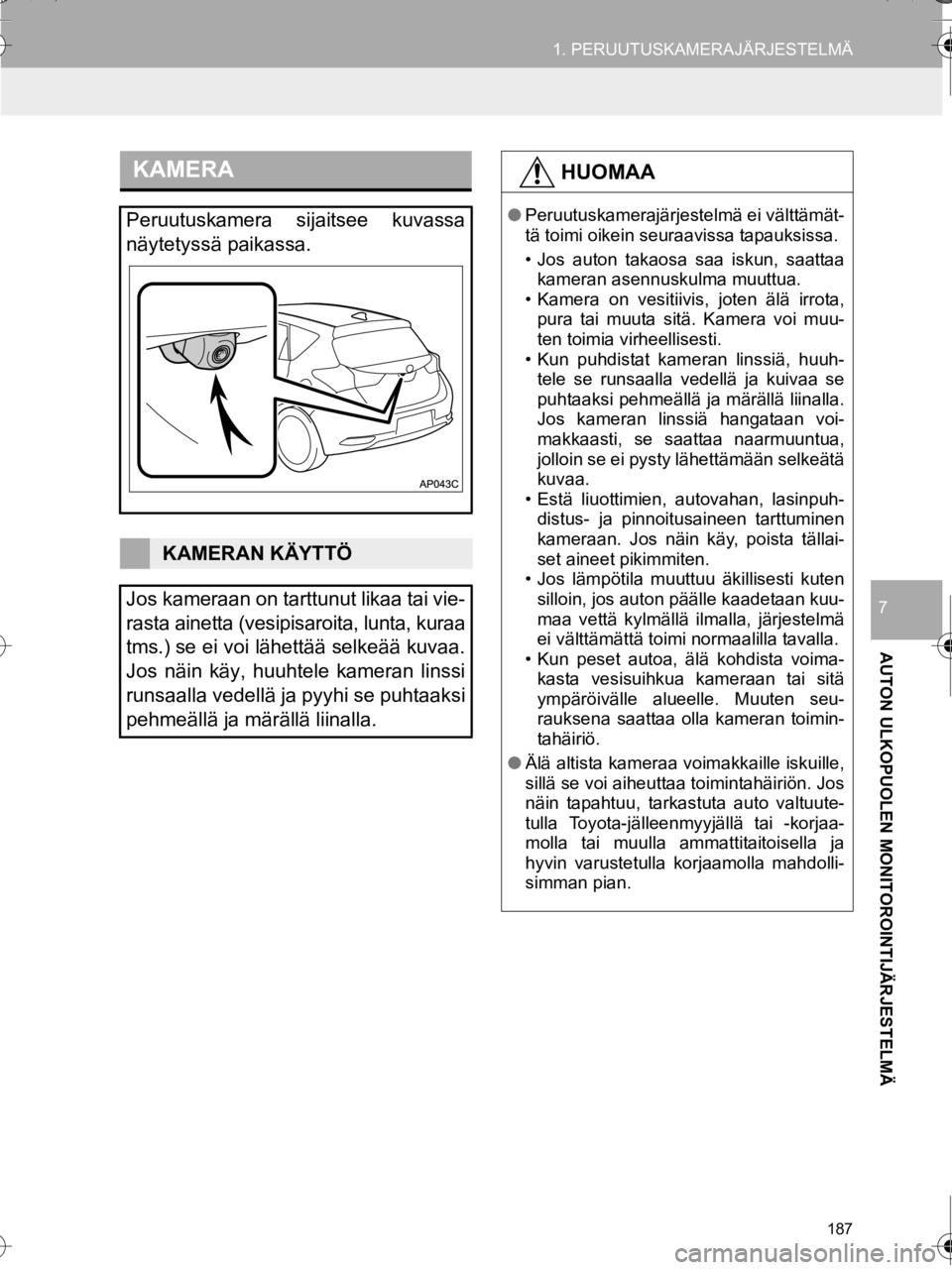

KAMERA
Peruutuskamera sijaitsee kuvassa
näytetyssä paikassa.
KAMERAN KÄYTTÖ
Jos kameraan on tarttunut likaa tai vie-
rasta ainetta (vesipisaroita, lunta, kuraa
tms.) se ei voi lähettää selkeää kuvaa.
Jos näin käy, huuhtele kameran linssi
runsaalla vedellä ja pyyhi se puhtaaksi
pehmeällä ja märällä liinalla.
HUOMAA
● Peruutuskamerajärjestelmä ei välttämät-
tä toimi oikein seuraavissa tapauksissa.
• Jos auton takaosa saa iskun, saattaa
kameran asennuskulma muuttua.
• Kamera on vesitiivis, joten älä irrota, pura tai muuta sitä. Kamera voi muu-
ten toimia virheellisesti.
• Kun puhdistat kameran linssiä, huuh- tele se runsaalla vedellä ja kuivaa se
puhtaaksi pehmeällä ja märällä liinalla.
Jos kameran linssiä hangataan voi-
makkaasti, se saattaa naarmuuntua,
jolloin se ei pysty lähettämään selkeätä
kuvaa.
• Estä liuottimien, autovahan, lasinpuh-
distus- ja pinnoitusaineen tarttuminen
kameraan. Jos näin käy, poista tällai-
set aineet pikimmiten.
• Jos lämpötila muuttuu äkillisesti kuten silloin, jos auton päälle kaadetaan kuu-
maa vettä kylmällä ilmalla, järjestelmä
ei välttämättä toimi normaalilla tavalla.
• Kun peset autoa, älä kohdista voima-
kasta vesisuihkua kameraan tai sitä
ympäröivälle alueelle. Muuten seu-
rauksena saattaa olla kameran toimin-
tahäiriö.
● Älä altista kameraa voimakkaille iskuille,
sillä se voi aiheuttaa toimintahäiriön. Jos
näin tapahtuu, tarkastuta auto valtuute-
tulla Toyota-jälleenmyyjällä tai -korjaa-
molla tai muulla ammattitaitoisella ja
hyvin varustetulla korjaamolla mahdolli-
simman pian.
OM12K67FI.book Page 187 Friday, July 22, 2016 5:34 PM

188
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12K67FI
Etäisyysapulinjat ja auton leveysapulinjat
eivät välttämättä ole samassa linjassa
pysäköintipaikan jakoviivojen kanssa,
vaikka siltä näyttäisi. Tarkista asia silmä-
määräisesti.
 Etäisyydet auton leveysapulinjoista pysä-
köintiruudun vasempaan ja oikeaan reu-
naviivaan eivät välttämättä ole saman
suuruiset, vaikka siltä vaikuttaisi. Tarkista
asia silmämääräisesti.
 Etäisyysapuviivat avustavat etäisyyden
arvioinnissa tasaisilla tienpinnoilla. Seu-
raavissa tapauksissa näytön apulinjojen ja
tien todellisen etäisyyden / ajolinjan välillä
on virhemarginaali.

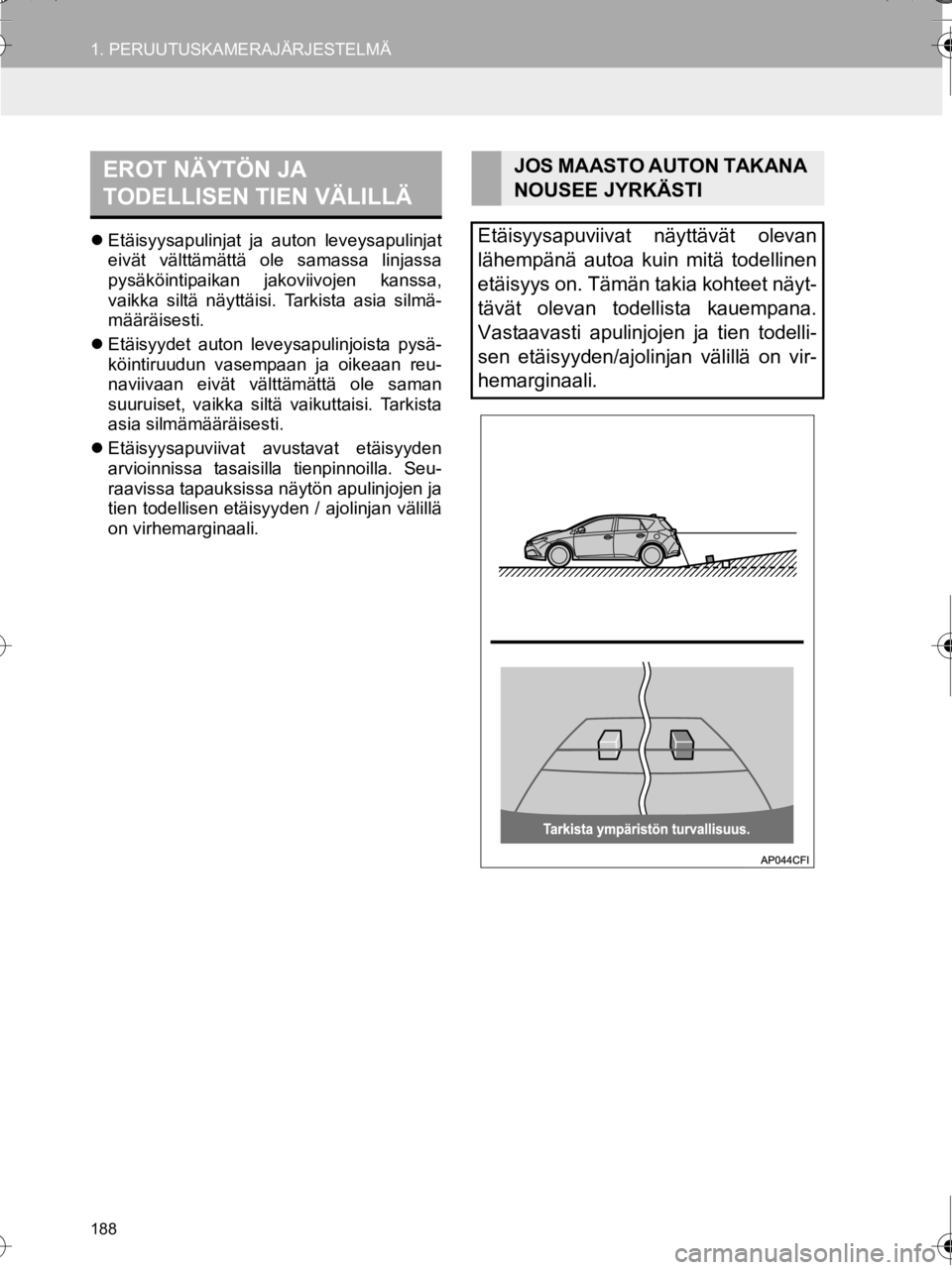

EROT NÄYTÖN JA
TODELLISEN TIEN VÄLILLÄJOS MAASTO AUTON TAKANA
NOUSEE JYRKÄSTI
Etäisyysapuviivat näyttävät olevan
lähempänä autoa kuin mitä todellinen
etäisyys on. Tämän takia kohteet näyt-
tävät olevan todellista kauempana.
Vastaavasti apulinjojen ja tien todelli-
sen etäisyyden/ajolinjan välillä on vir-
hemarginaali.
OM12K67FI.book Page 188 Friday, July 22, 2016 5:34 PM

189
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12K67FI
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
7

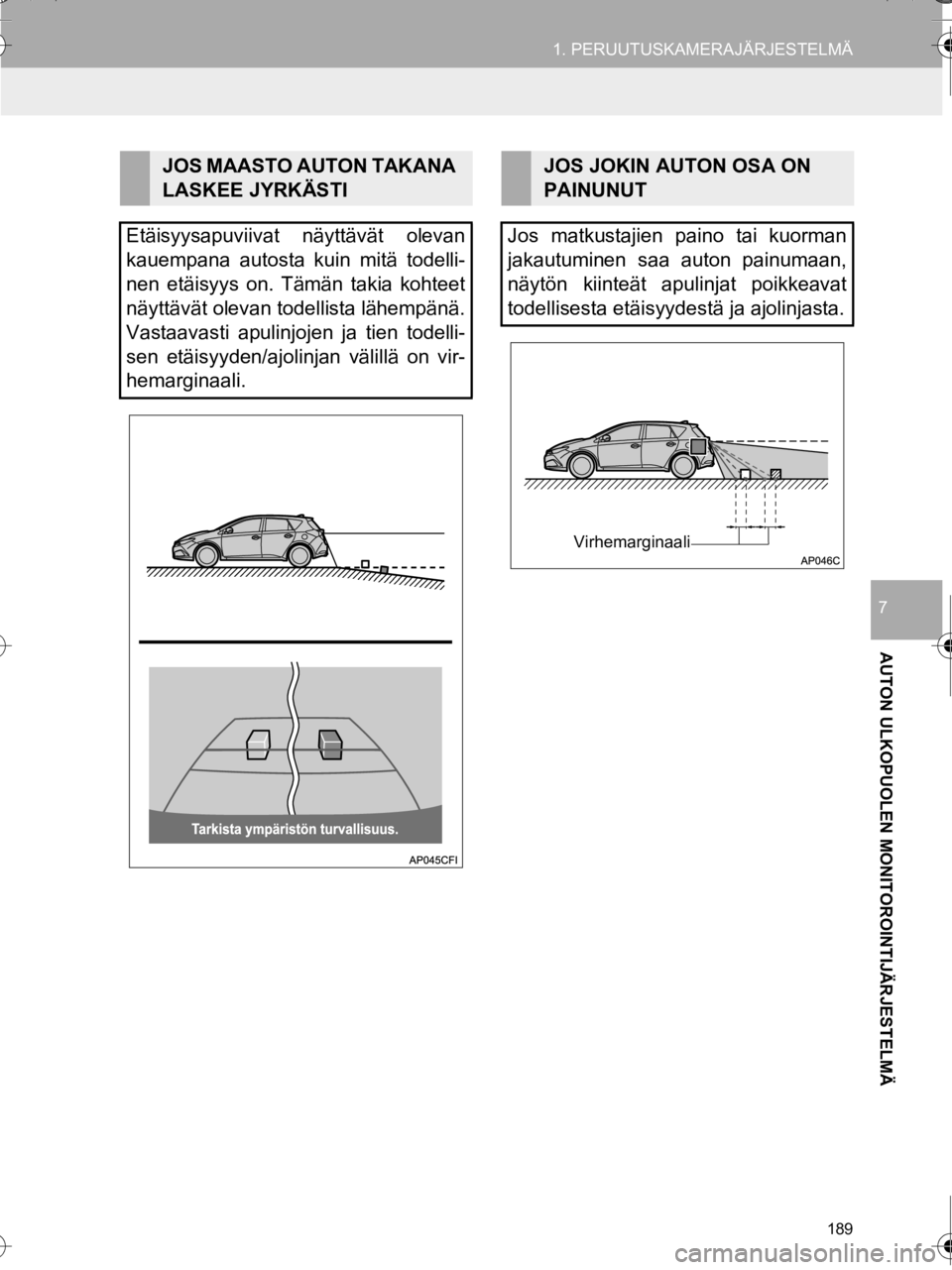

JOS MAASTO AUTON TAKANA
LASKEE JYRKÄSTI
Etäisyysapuviivat näyttävät olevan
kauempana autosta kuin mitä todelli-
nen etäisyys on. Tämän takia kohteet
näyttävät olevan todellista lähempänä.
Vastaavasti apulinjojen ja tien todelli-
sen etäisyyden/ajolinjan välillä on vir-
hemarginaali.JOS JOKIN AUTON OSA ON
PAINUNUT
Jos matkustajien paino tai kuorman
jakautuminen saa auton painumaan,
näytön kiinteät apulinjat poikkeavat
todellisesta etäisyydestä ja ajolinjasta.
Virhemarginaali
OM12K67FI.book Page 189 Friday, July 22, 2016 5:34 PM

190
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12K67FI
XAuton leveysapulinjat

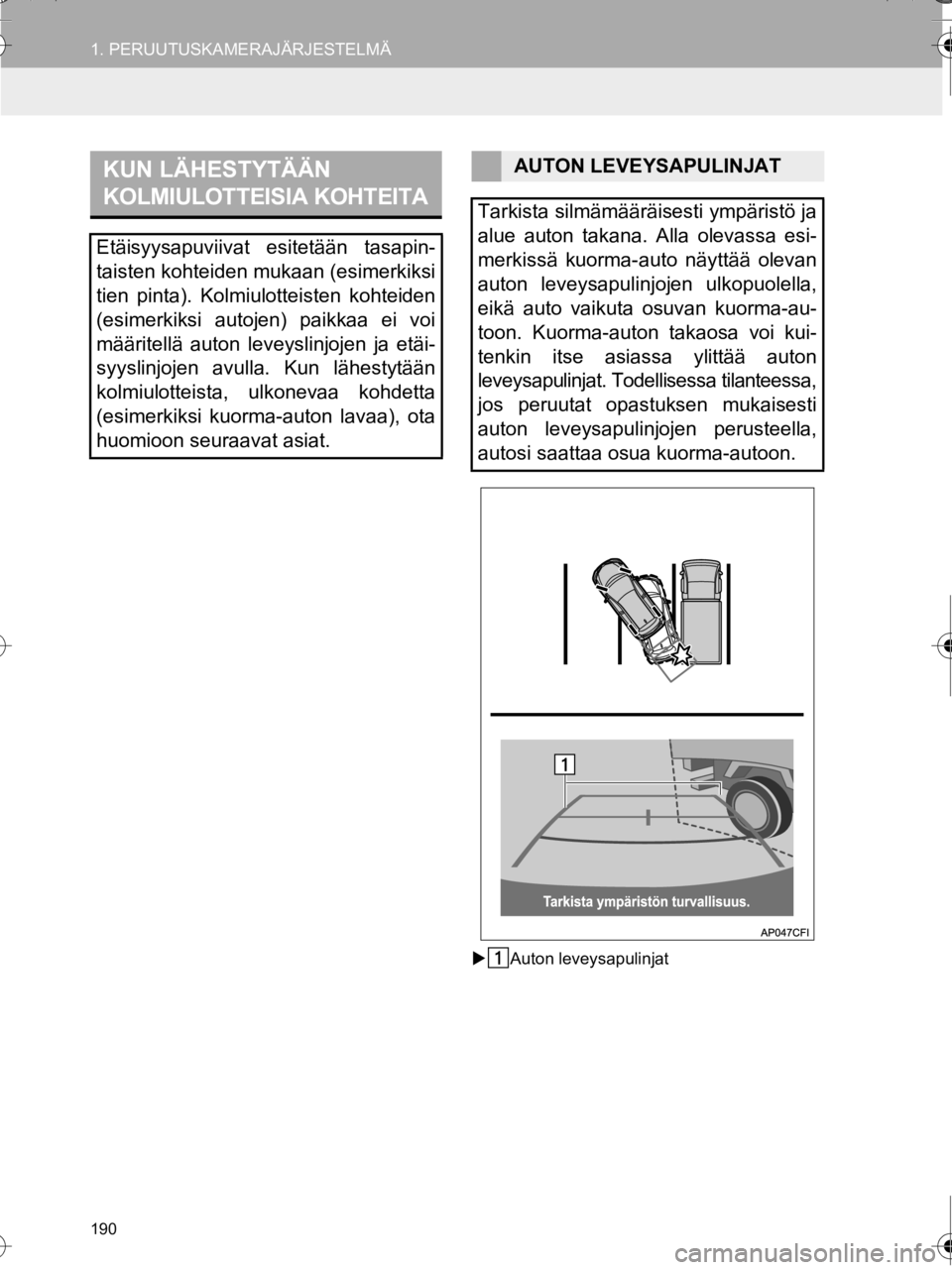

KUN LÄHESTYTÄÄN
KOLMIULOTTEISIA KOHTEITA
Etäisyysapuviivat esitetään tasapin-
taisten kohteiden mukaan (esimerkiksi
tien pinta). Kolmiulotteisten kohteiden
(esimerkiksi autojen) paikkaa ei voi
määritellä auton leveyslinjojen ja etäi-
syyslinjojen avulla. Kun lähestytään
kolmiulotteista, ulkonevaa kohdetta
(esimerkiksi kuorma-auton lavaa), ota
huomioon seuraavat asiat.
AUTON LEVEYSAPULINJAT
Tarkista silmämääräisesti ympäristö ja
alue auton takana. Alla olevassa esi-
merkissä kuorma-auto näyttää olevan
auton leveysapulinjojen ulkopuolella,
eikä auto vaikuta osuvan kuorma-au-
toon. Kuorma-auton takaosa voi kui-
tenkin itse asiassa ylittää auton
leveysapulinjat. Todellisessa tilanteessa,
jos peruutat opastuksen mukaisesti
auton leveysapulinjojen perusteella,
autosi saattaa osua kuorma-autoon.
OM12K67FI.book Page 190 Friday, July 22, 2016 5:34 PM

191
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12K67FI
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
7

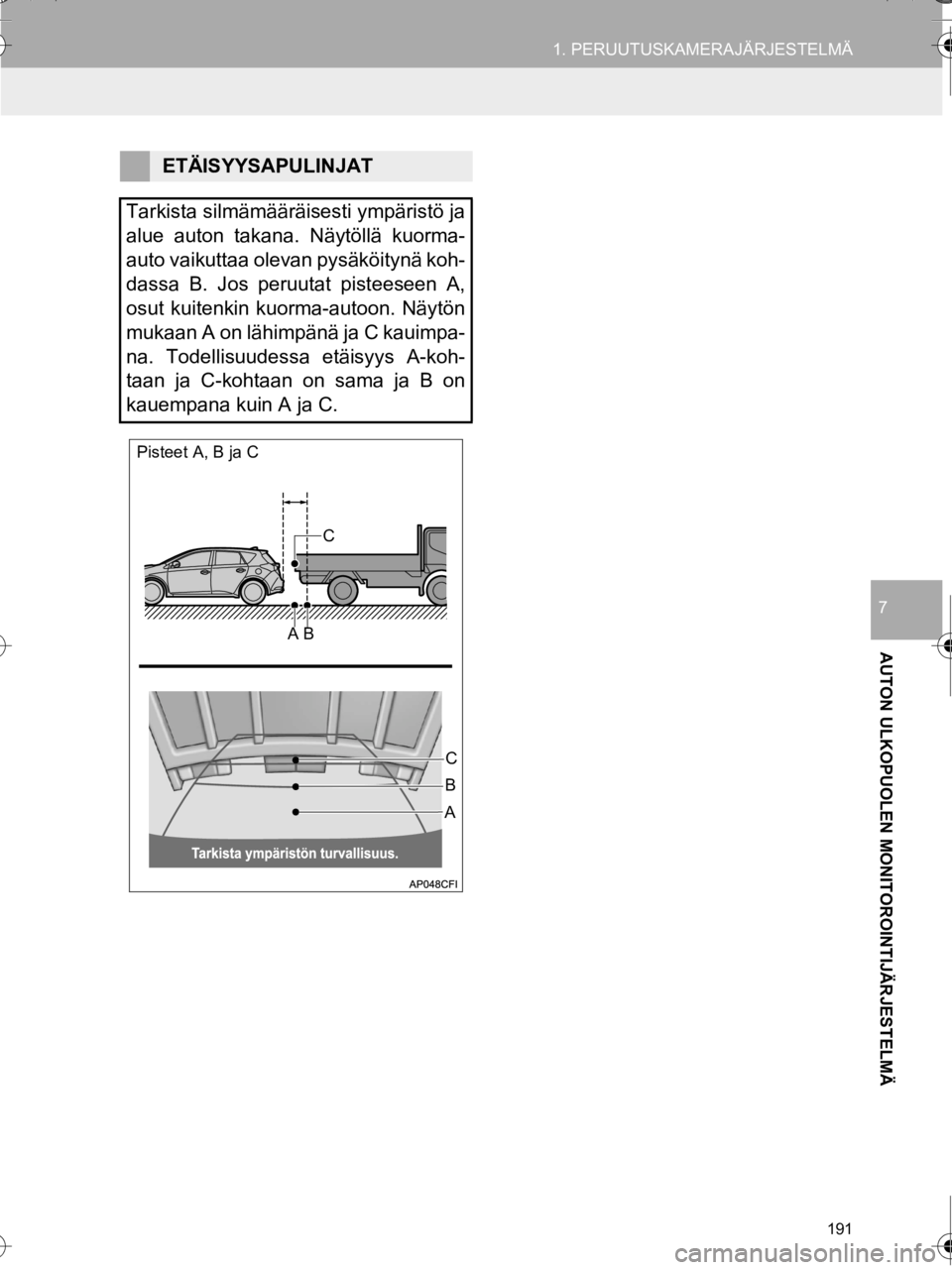

ETÄISYYSAPULINJAT
Tarkista silmämääräisesti ympäristö ja
alue auton takana. Näytöllä kuorma-
auto vaikuttaa olevan pysäköitynä koh-
dassa B. Jos peruutat pisteeseen A,
osut kuitenkin kuorma-autoon. Näytön
mukaan A on lähimpänä ja C kauimpa-
na. Todellisuudessa etäisyys A-koh-
taan ja C-kohtaan on sama ja B on
kauempana kuin A ja C.
Pisteet A, B ja C
C
A B
C
AB
OM12K67FI.book Page 191 Friday, July 22, 2016 5:34 PM

192
1. PERUUTUSKAMERAJÄRJESTELMÄ
OM12K67FI

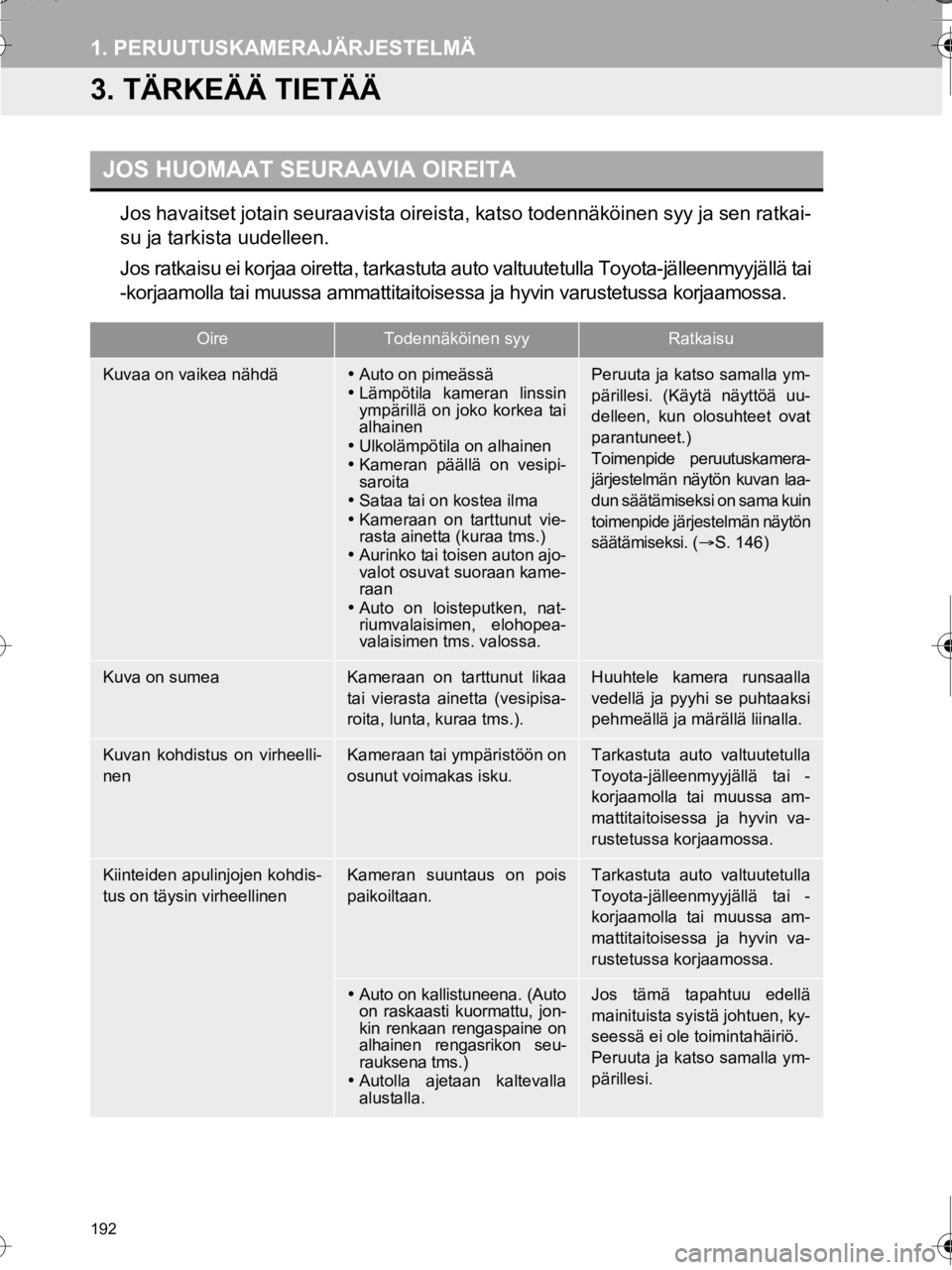

3. TÄRKEÄÄ TIETÄÄ
Jos havaitset jotain seuraavista oireista, katso todennäköinen syy ja sen ratkai-
su ja tarkista uudelleen.
Jos ratkaisu ei korjaa oiretta, tarkastuta auto valtuutetulla Toyota-jälleenmyyjällä tai
-korjaamolla tai muussa ammattitaitoisessa ja hyvin varustetussa korjaamossa.
JOS HUOMAAT SEURAAVIA OIREITA
OireTodennäköinen syyRatkaisu
Kuvaa on vaikea nähdäAuto on pimeässä
 Lämpötila kameran linssin
ympärillä on joko korkea tai
alhainen
 Ulkolämpötila on alhainen
 Kameran päällä on vesipi-
saroita
 Sataa tai on kostea ilma
 Kameraan on tarttunut vie-
rasta ainetta (kuraa tms.)
 Aurinko tai toisen auton ajo-
valot osuvat suoraan kame-
raan
 Auto on loisteputken, nat-
riumvalaisimen, elohopea-
valaisimen tms. valossa.Peruuta ja katso samalla ym-
pärillesi. (Käytä näyttöä uu-
delleen, kun olosuhteet ovat
parantuneet.)
Toimenpide peruutuskamera-
järjestelmän näytön kuvan laa-
dun säätämiseksi on sama kuin
toimenpide järjestelmän näytön
säätämiseksi. ( S. 146)
Kuva on sumeaKameraan on tarttunut likaa
tai vierasta ainetta (vesipisa-
roita, lunta, kuraa tms.).Huuhtele kamera runsaalla
vedellä ja pyyhi se puhtaaksi
pehmeällä ja märällä liinalla.
Kuvan kohdistus on virheelli-
nenKameraan tai ympäristöön on
osunut voimakas isku.Tarkastuta auto valtuutetulla
Toyota-jälleenmyyjällä tai -
korjaamolla tai muussa am-
mattitaitoisessa ja hyvin va-
rustetussa korjaamossa.
Kiinteiden apulinjojen kohdis-
tus on täysin virheellinenKameran suuntaus on pois
paikoiltaan.Tarkastuta auto valtuutetulla
Toyota-jälleenmyyjällä tai -
korjaamolla tai muussa am-
mattitaitoisessa ja hyvin va-
rustetussa korjaamossa.
Auto on kallistuneena. (Auto
on raskaasti kuormattu, jon-
kin renkaan rengaspaine on
alhainen rengasrikon seu-
rauksena tms.)
 Autolla ajetaan kaltevalla
alustalla.Jos tämä tapahtuu edellä
mainituista syistä johtuen, ky-
seessä ei ole toimintahäiriö.
Peruuta ja katso samalla ym-
pärillesi.
OM12K67FI.book Page 192 Friday, July 22, 2016 5:34 PM
