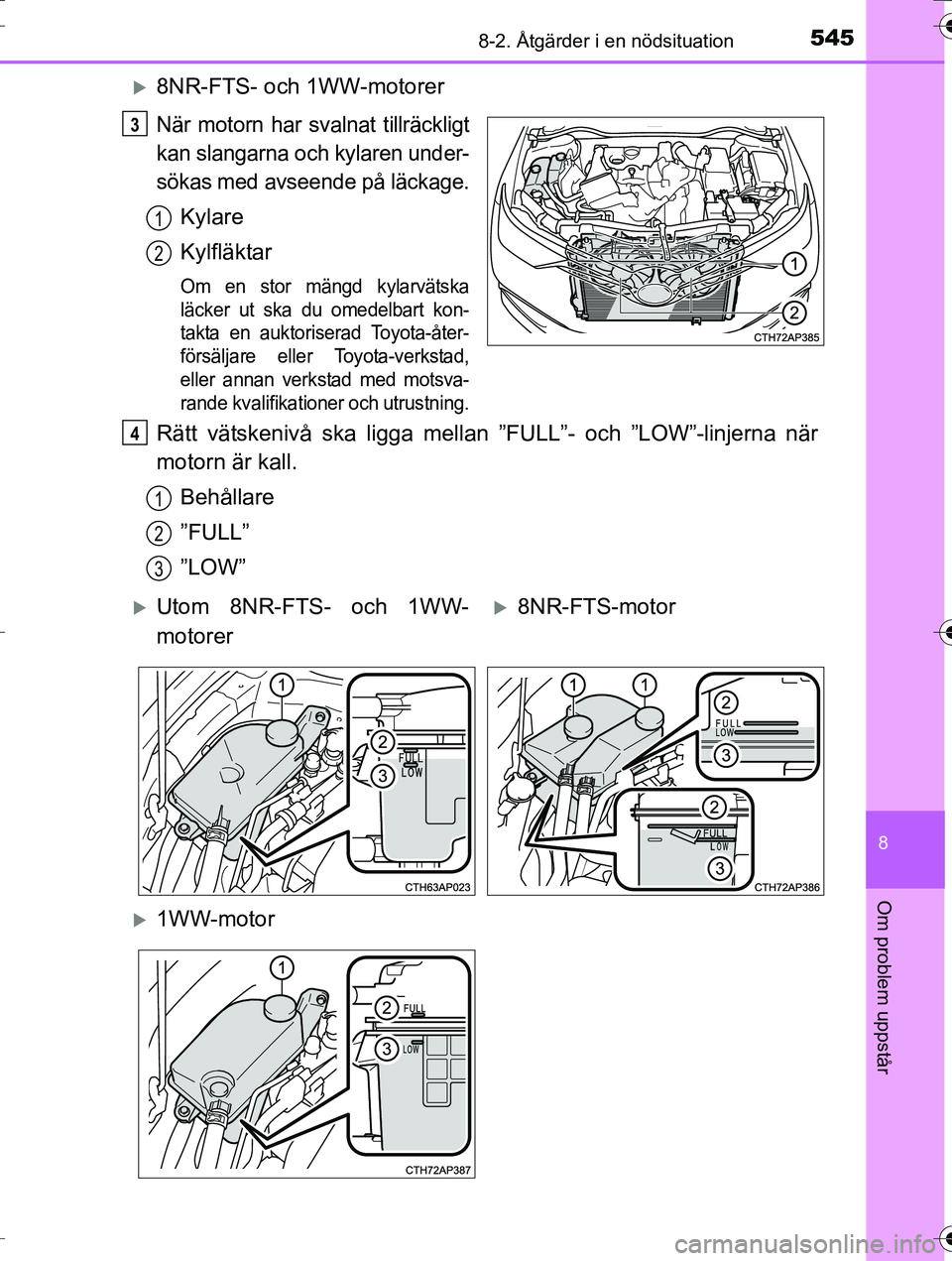

5458-2. Åtgärder i en nödsituation
OM12K53SE
8
Om problem uppstår
8NR-FTS- och 1WW-motorer
När motorn har svalnat tillräckligt
kan slangarna och kylaren under-
sökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvätska
läcker ut ska du omedelbart kon-
takta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Rätt vätskenivå ska ligga mellan ”FULL”- och ”LOW”-linjerna när
motorn är kall.Behållare
”FULL”
”LOW”
3
1
2
4
1
2
3
Utom 8NR-FTS- och 1WW-
motorer8NR-FTS-motor
1WW-motor
OM12K53SE.book Page 545 Tuesday, April 5, 2016 12:02 PM

5468-2. Åtgärder i en nödsituation
OM12K53SE
Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten användas om kylarvätska inte finns
tillgänglig.
Starta motorn och sätt på luftkonditioneringen för att kontrollera att
kylfläkten fungerar, kontrollera om kylarvätska läcker ut från kylare
eller slangar.
Fläkten går igång om luftkonditioneringen sätts på omedelbart efter en
kallstart. Bekräfta att fläkten är igång genom att lyssna efter fläktljudet och
luftflödet. Starta och stäng av luftkonditioneringen upprepade gånger om
det är svårt att kontrollera detta (Fläkten fungerar eventuellt inte i tempera-
turer under 0 grader.)
Om fläkten inte är igång:
Stäng av motorn omedelbart och k ontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verksamhet med
motsvarande kvalifikationer och utrustning.
Om fläkten går:
Låt närmaste auktoriserade Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
5
Utom 8NR-FTS-motor8NR-FTS-motor
6
7
OM12K53SE.book Page 546 Tuesday, April 5, 2016 12:02 PM

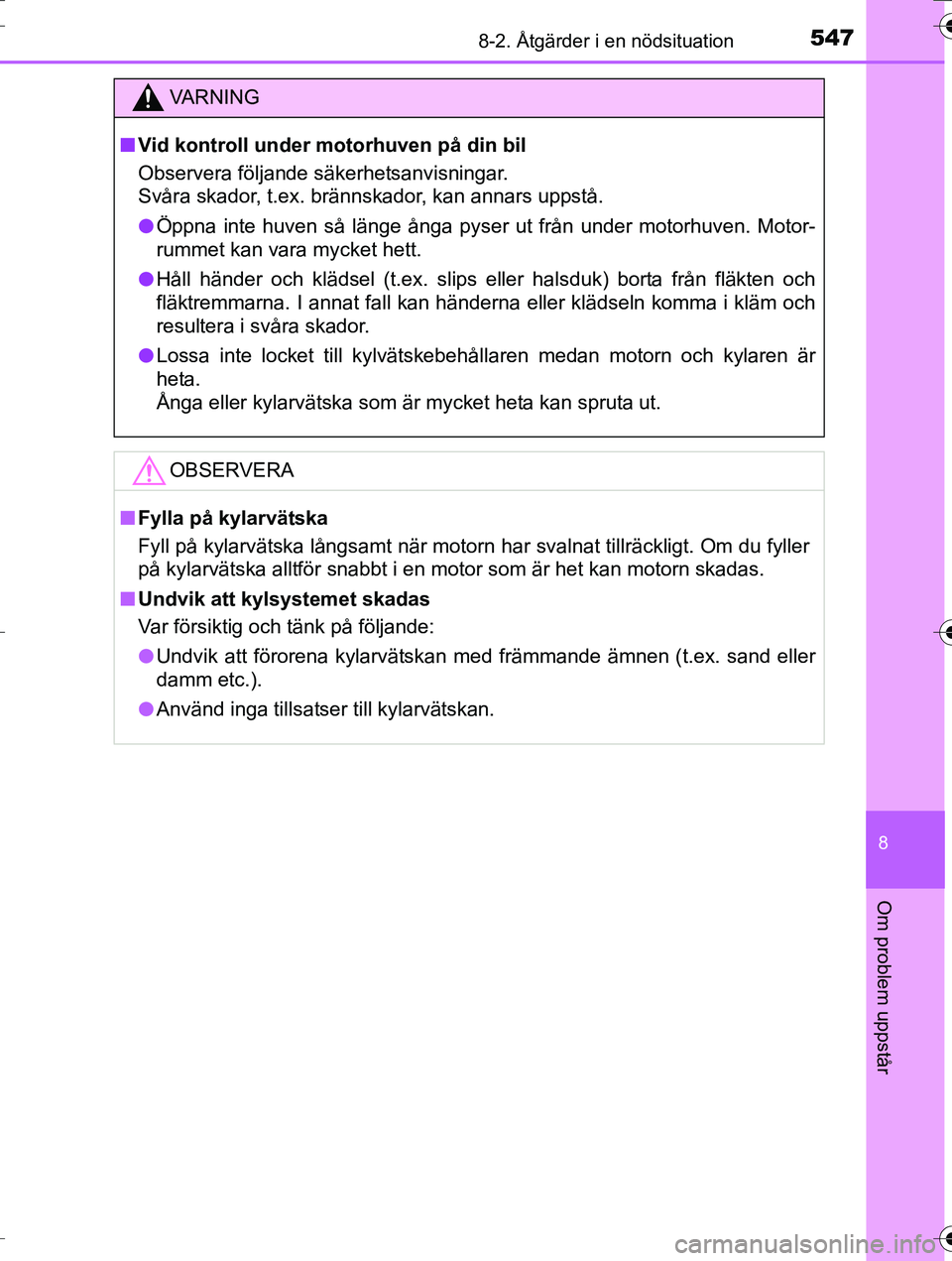

5478-2. Åtgärder i en nödsituation
OM12K53SE
8
Om problem uppstår
VA R N I N G
nVid kontroll under motorhuven på din bil
Observera följande säkerhetsanvisningar.
Svåra skador, t.ex. brännskador, kan annars uppstå.
l Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket hett.
l Håll händer och klädsel (t.ex. slips eller halsduk) borta från fläkten och
fläktremmarna. I annat fall kan händerna eller klädseln komma i kläm och
resultera i svåra skador.
l Lossa inte locket till kylvätskebehållaren medan motorn och kylaren är
heta.
Ånga eller kylarvätska som är mycket heta kan spruta ut.
OBSERVERA
nFylla på kylarvätska
Fyll på kylarvätska långsamt när motorn har svalnat tillräckligt. Om du fyller
på kylarvätska alltför snabbt i en motor som är het kan motorn skadas.
n Undvik att kylsystemet skadas
Var försiktig och tänk på följande:
l Undvik att förorena kylarvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
l Använd inga tillsatser till kylarvätskan.
OM12K53SE.book Page 547 Tuesday, April 5, 2016 12:02 PM

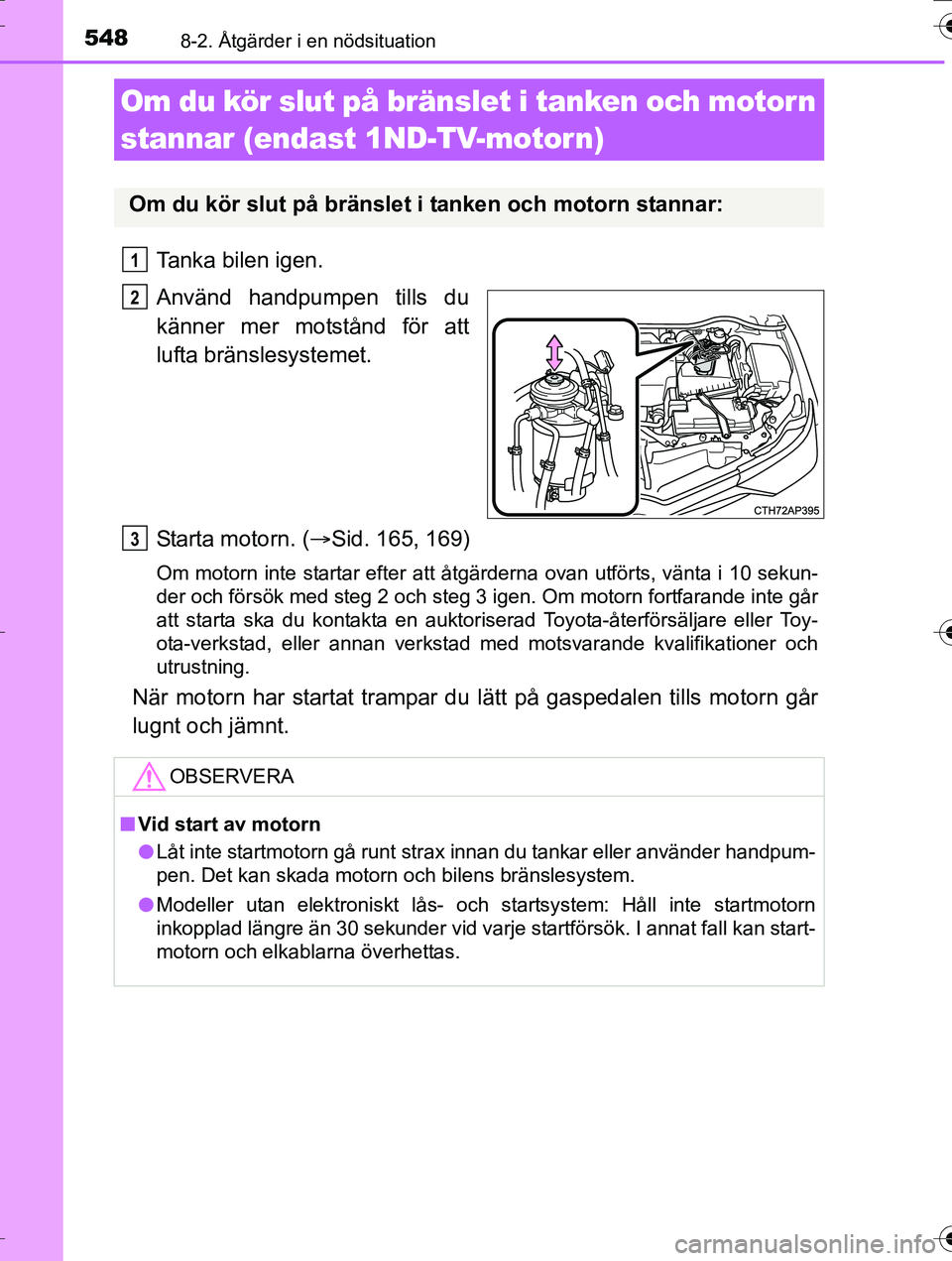

5488-2. Åtgärder i en nödsituation
OM12K53SE
Tanka bilen igen.
Använd handpumpen tills du
känner mer motstånd för att
lufta bränslesystemet.
Starta motorn. (Sid. 165, 169)
Om motorn inte startar efter att åtgärderna ovan utförts, vänta i 10 sekun-
der och försök med steg 2 och steg 3 igen. Om motorn fortfarande inte går
att starta ska du kontakta en auktoriserad Toyota-återförsäljare eller Toy-
ota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
När motorn har startat trampar du lä tt på gaspedalen tills motorn går
lugnt och jämnt.
Om du kör slut på bränslet i tanken och motor n
stannar (endast 1ND-TV-motor n)
Om du kör slut på bränslet i tanken och motorn stannar:
1
2
OBSERVERA
n Vid start av motorn
l Låt inte startmotorn gå runt strax innan du tankar eller använder handpum-
pen. Det kan skada motorn och bilens bränslesystem.
l Modeller utan elektroniskt lås- och startsystem: Håll inte startmotorn
inkopplad längre än 30 sekunder vid varje startförsök. I annat fall kan start-
motorn och elkablarna överhettas.
3
OM12K53SE.book Page 548 Tuesday, April 5, 2016 12:02 PM

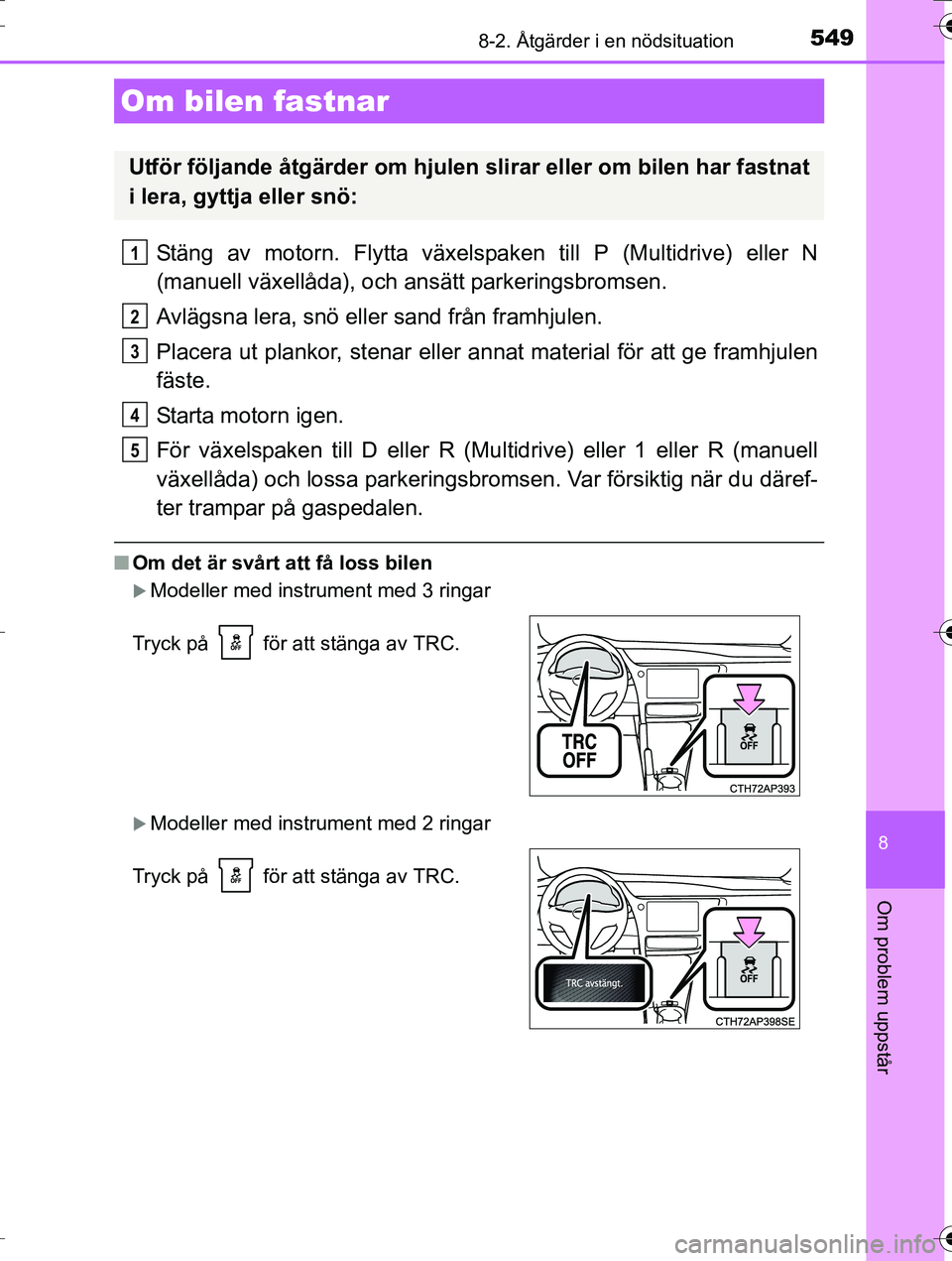

5498-2. Åtgärder i en nödsituation
OM12K53SE
8
Om problem uppstår
Stäng av motorn. Flytta växelspaken till P (Multidrive) eller N
(manuell växellåda), och ansätt parkeringsbromsen.
Avlägsna lera, snö eller sand från framhjulen.
Placera ut plankor, stenar eller an nat material för att ge framhjulen
fäste.
Starta motorn igen.
För växelspaken till D eller R (Mul tidrive) eller 1 eller R (manuell
växellåda) och lossa parkeringsbromsen. Var försiktig när du däref-
ter trampar på gaspedalen.
n Om det är svårt att få loss bilen
Modeller med instrument med 3 ringar
Modeller med instrument med 2 ringar
Om bilen fastnar
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på för att stänga av TRC.
Tryck på för att stänga av TRC.
1
2
3
4
5
OM12K53SE.book Page 549 Tuesday, April 5, 2016 12:02 PM

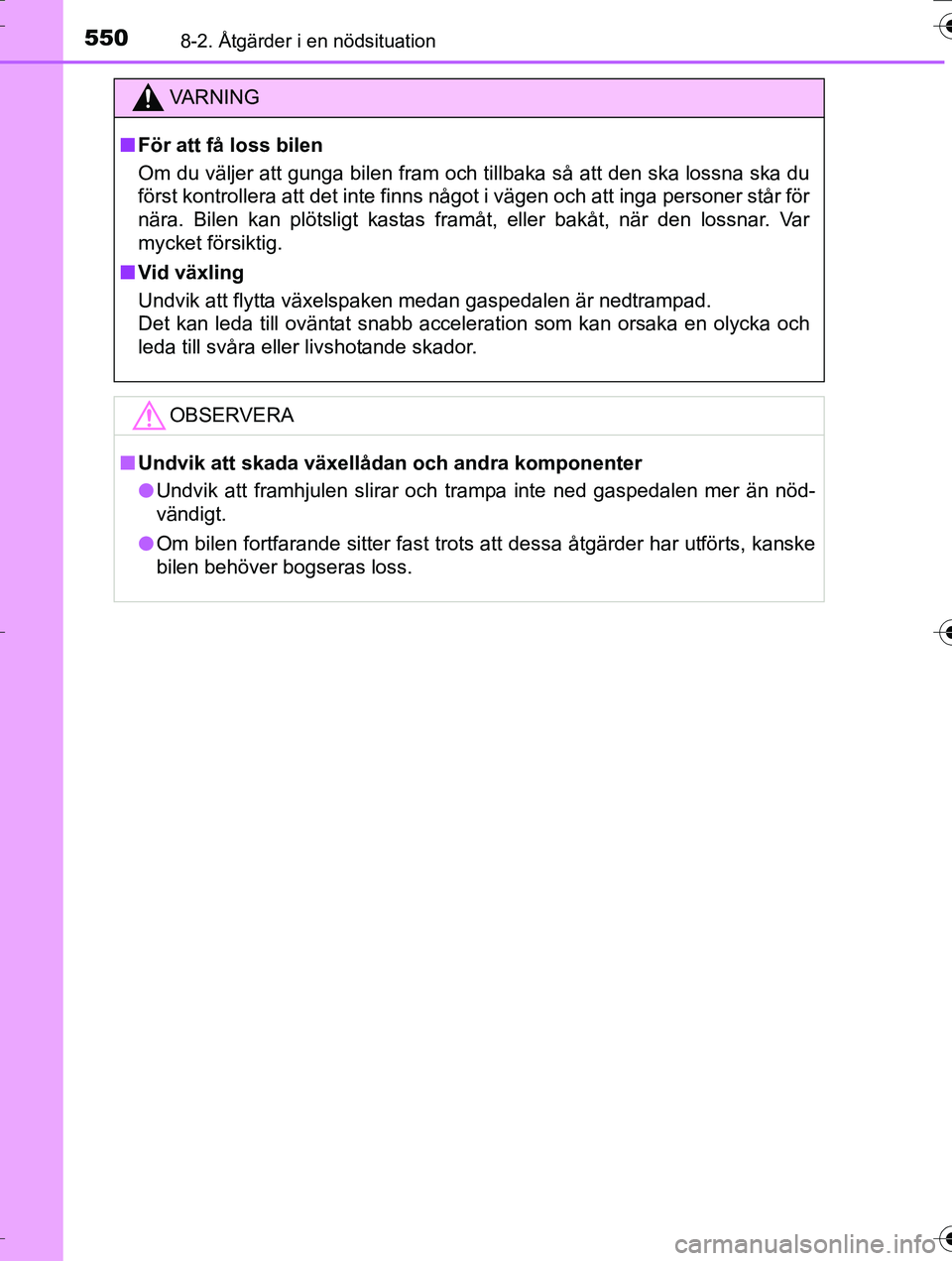

5508-2. Åtgärder i en nödsituation
OM12K53SE
VA R N I N G
nFör att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
n Vid växling
Undvik att flytta växelspaken medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
nUndvik att skada växellåda n och andra komponenter
l Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än nöd-
vändigt.
l Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver bogseras loss.
OM12K53SE.book Page 550 Tuesday, April 5, 2016 12:02 PM

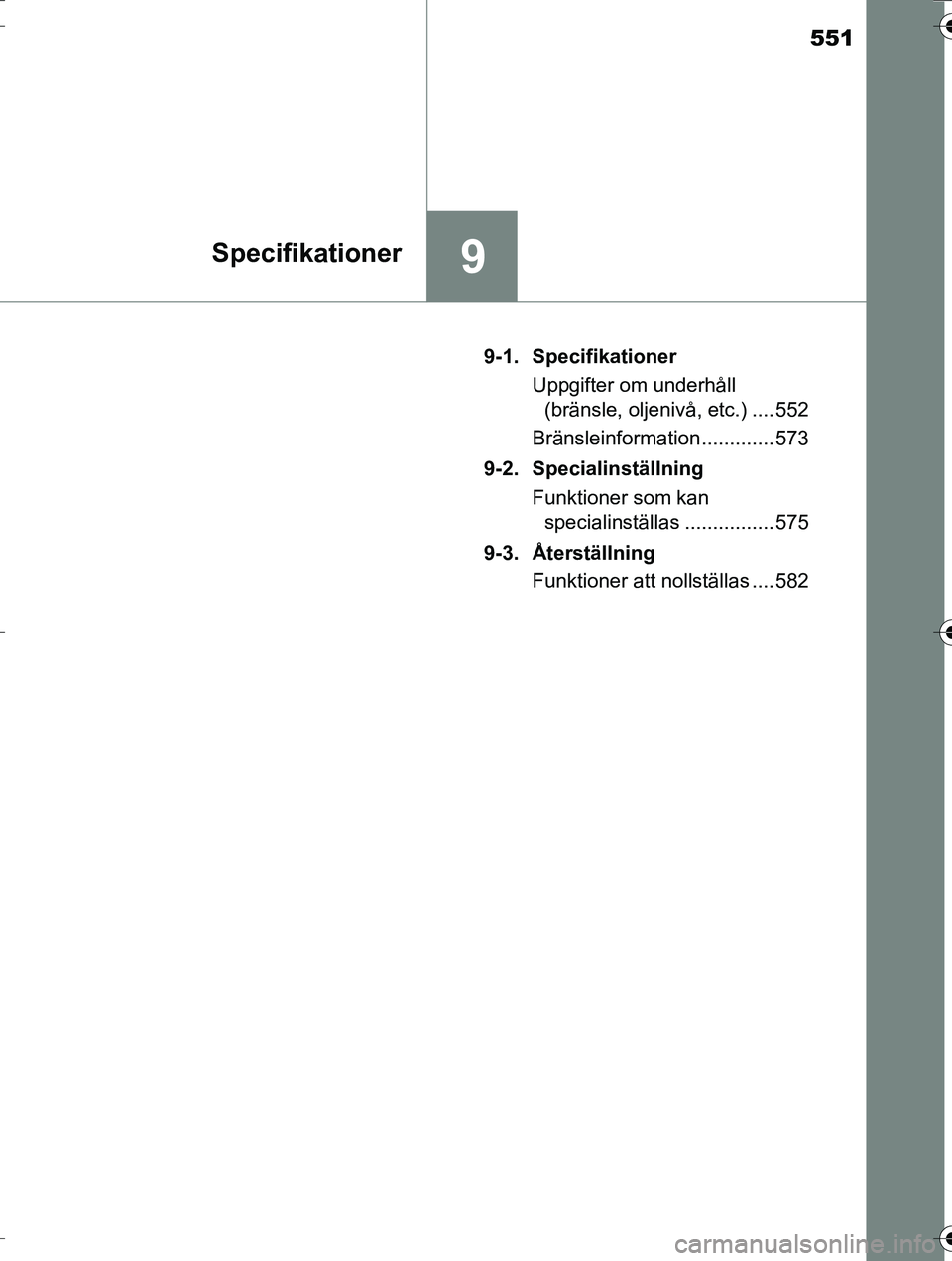

551
9Specifikationer
OM12K53SE9-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 552
Bränsleinformation ............. 573
9-2. Specialinställning Funktioner som kan specialinställas ................ 575
9-3. Återställning Funktioner att nollställas .... 582
OM12K53SE.book Page 551 Tuesday, April 5, 2016 12:02 PM

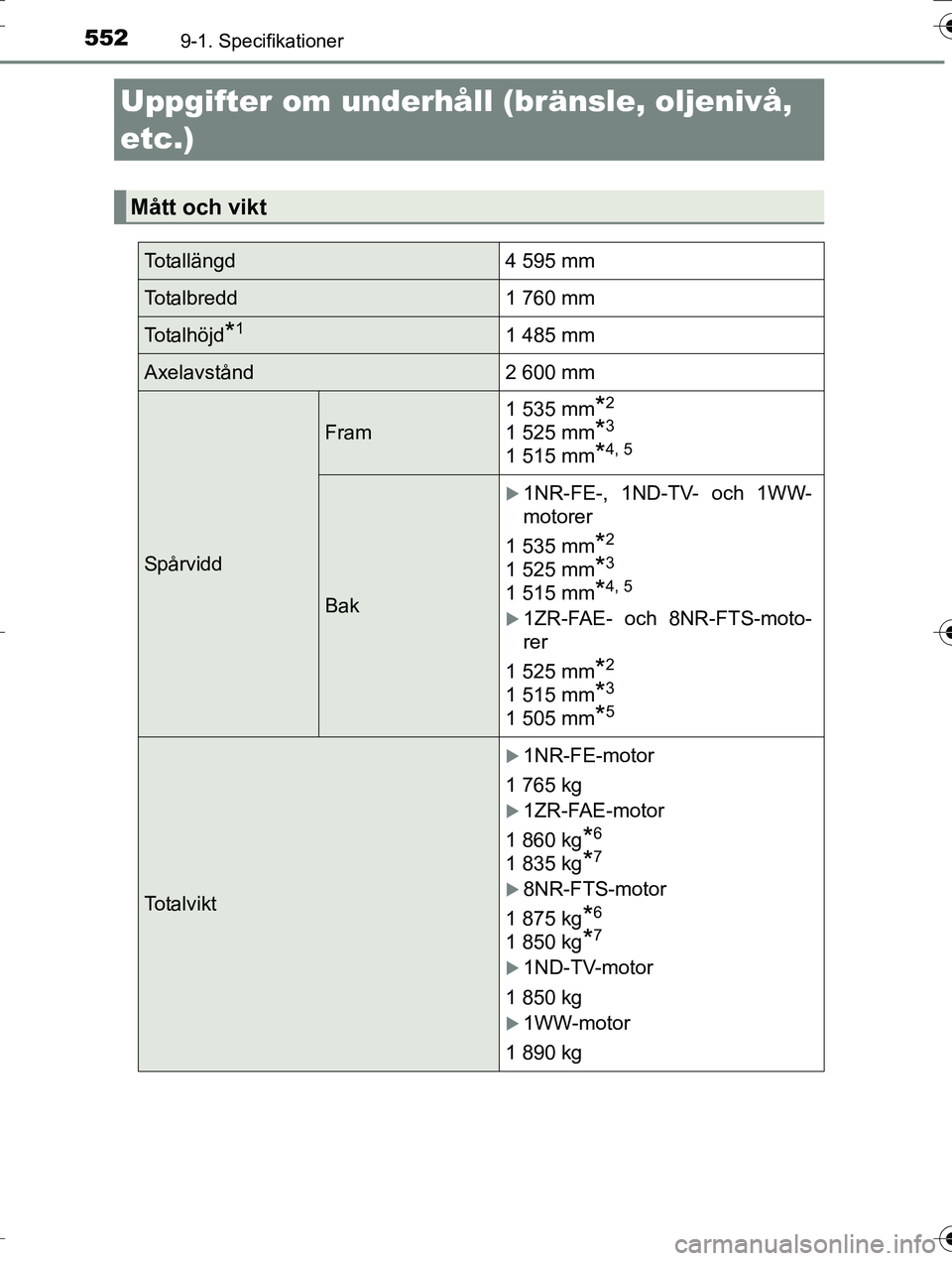

552
OM12K53SE
9-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå,
etc.)
Mått och vikt
Totallängd 4 595 mm
Totalbredd 1 760 mm
To t a l h ö j d*11 485 mm
Axelavstånd 2 600 mm
Spårvidd
Fram1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
Bak
1NR-FE-, 1ND-TV- och 1WW-
motorer
1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
1ZR-FAE- och 8NR-FTS-moto-
rer
1 525 mm
*2
1 515 mm*3
1 505 mm*5
To t a l v i k t
1NR-FE-motor
1 765 kg
1ZR-FAE-motor
1 860 kg
*6
1 835 kg*7
8NR-FTS-motor
1 875 kg
*6
1 850 kg*7
1ND-TV-motor
1 850 kg
1WW-motor
1 890 kg
