4337-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel

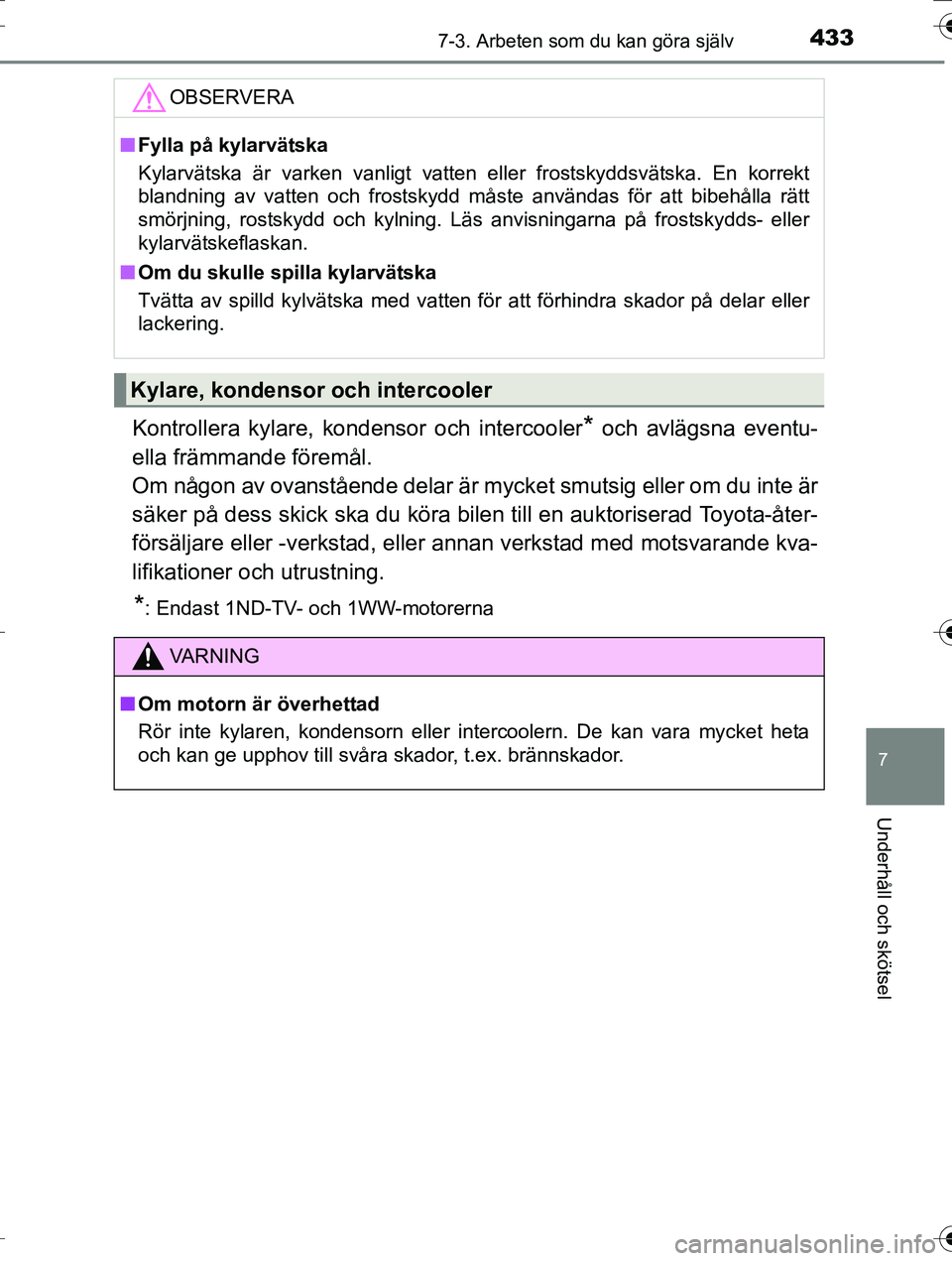

Kontrollera kylare, kondensor och intercooler* och avlägsna eventu-
ella främmande föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du köra bilen till en auktoriserad Toyota-åter-
försäljare eller -verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning.
*: Endast 1ND-TV- och 1WW-motorerna
OBSERVERA
n Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
Kylare, kondensor och intercooler
VA R N I N G
nOm motorn är överhettad
Rör inte kylaren, kondensorn eller intercoolern. De kan vara mycket heta
och kan ge upphov till svåra skador, t.ex. brännskador.
OM12K53SE.book Page 433 Tuesday, April 5, 2016 12:02 PM

4347-3. Arbeten som du kan göra själv
OM12K53SE

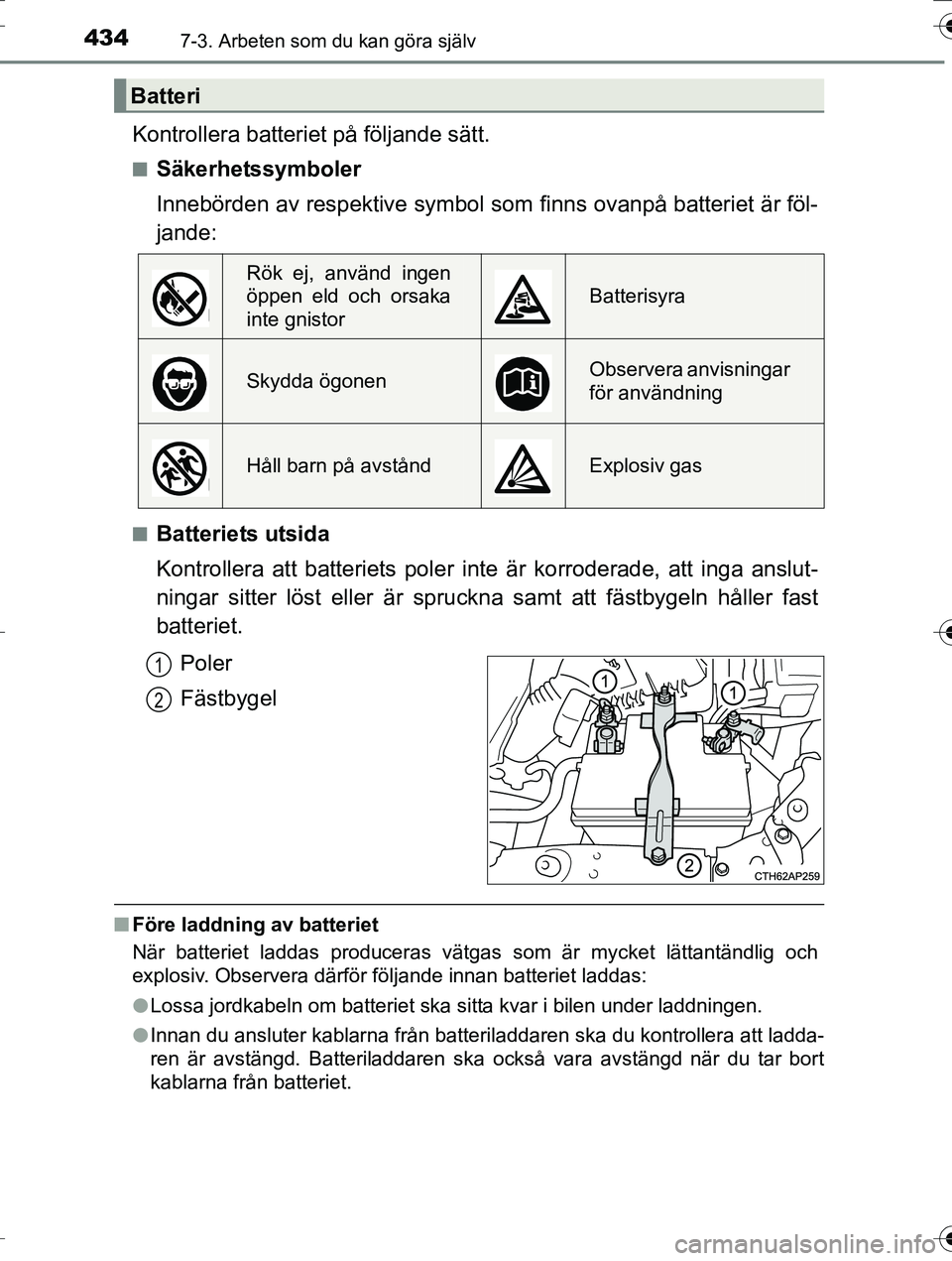

Kontrollera batteriet på följande sätt.
nSäkerhetssymboler
Innebörden av respektive symbol som finns ovanpå batteriet är föl-
jande:
nBatteriets utsida
Kontrollera att batteriets poler inte är korroderade, att inga anslut-
ningar sitter löst eller är spruckna samt att fästbygeln håller fast
batteriet.Poler
Fästbygel
nFöre laddning av batteriet
När batteriet laddas produceras vätgas som är mycket lättantändlig och
explosiv. Observera därför följande innan batteriet laddas:
lLossa jordkabeln om batteriet ska sitta kvar i bilen under laddningen.
l Innan du ansluter kablarna från batteriladdaren ska du kontrollera att ladda-
ren är avstängd. Batteriladdaren ska också vara avstängd när du tar bort
kablarna från batteriet.
Batteri
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på avståndExplosiv gas
1
2
OM12K53SE.book Page 434 Tuesday, April 5, 2016 12:02 PM

4357-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel

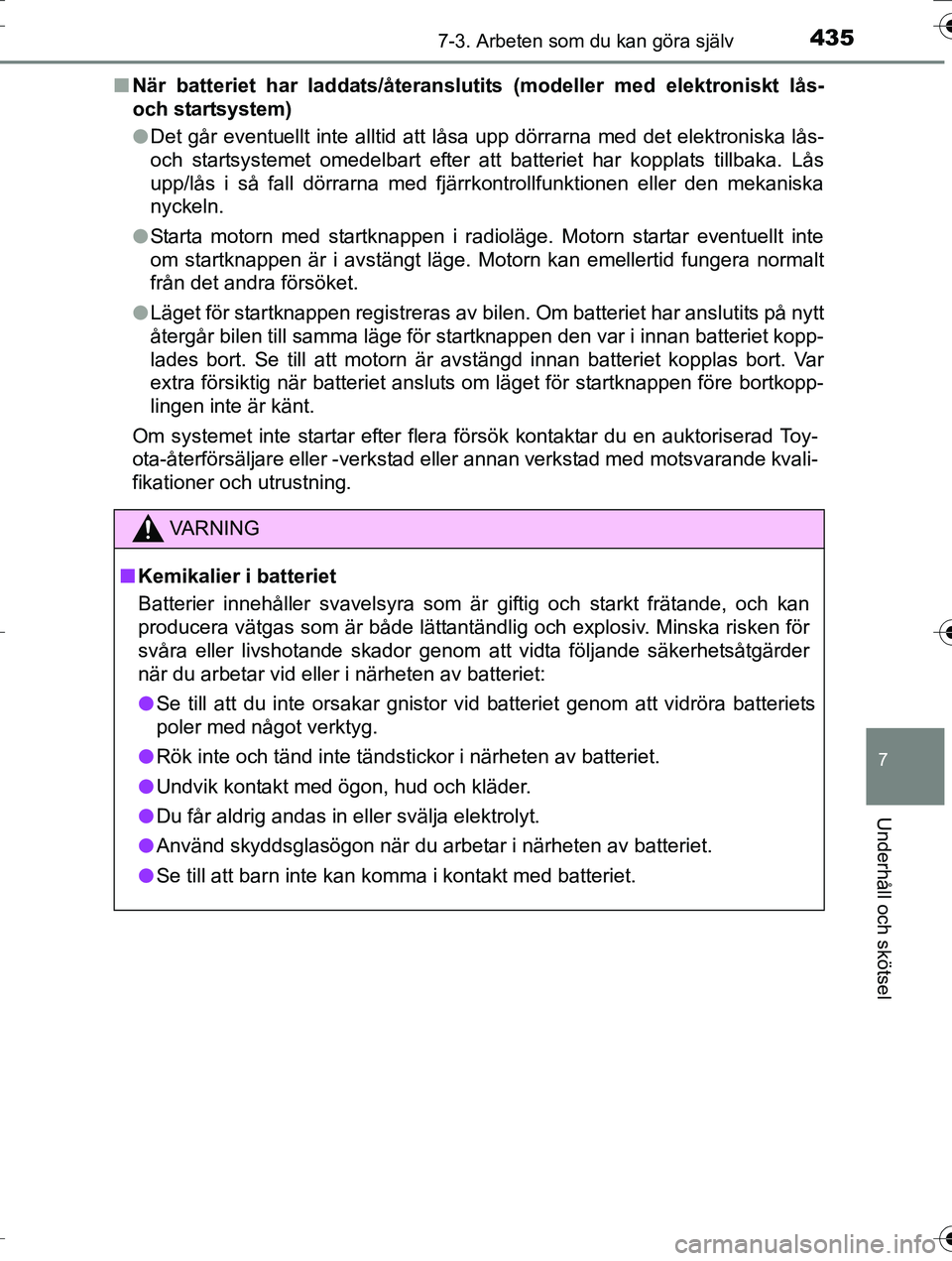

nNär batteriet har laddats/återanslutits (modeller med elektroniskt lås-
och startsystem)
lDet går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att batteriet har kopplats tillbaka. Lås
upp/lås i så fall dörrarna med fjärrkontrollfunktionen eller den mekaniska
nyckeln.
l Starta motorn med startknappen i radioläge. Motorn startar eventuellt inte
om startknappen är i avstängt läge. Motorn kan emellertid fungera normalt
från det andra försöket.
l Läget för startknappen registreras av bilen. Om batteriet har anslutits på nytt
återgår bilen till samma läge för startknappen den var i innan batteriet kopp-
lades bort. Se till att motorn är avstängd innan batteriet kopplas bort. Var
extra försiktig när batteriet ansluts om läget för startknappen före bortkopp-
lingen inte är känt.
Om systemet inte startar efter flera försök kontaktar du en auktoriserad Toy-
ota-återförsäljare eller -verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
VA R N I N G
n Kemikalier i batteriet
Batterier innehåller svavelsyra som är giftig och starkt frätande, och kan
producera vätgas som är både lättantändlig och explosiv. Minska risken för
svåra eller livshotande skador genom att vidta följande säkerhetsåtgärder
när du arbetar vid eller i närheten av batteriet:
l Se till att du inte orsakar gnistor vid batteriet genom att vidröra batteriets
poler med något verktyg.
l Rök inte och tänd inte tändstickor i närheten av batteriet.
l Undvik kontakt med ögon, hud och kläder.
l Du får aldrig andas in eller svälja elektrolyt.
l Använd skyddsglasögon när du arbetar i närheten av batteriet.
l Se till att barn inte kan komma i kontakt med batteriet.
OM12K53SE.book Page 435 Tuesday, April 5, 2016 12:02 PM

4367-3. Arbeten som du kan göra själv
OM12K53SE
VA R N I N G

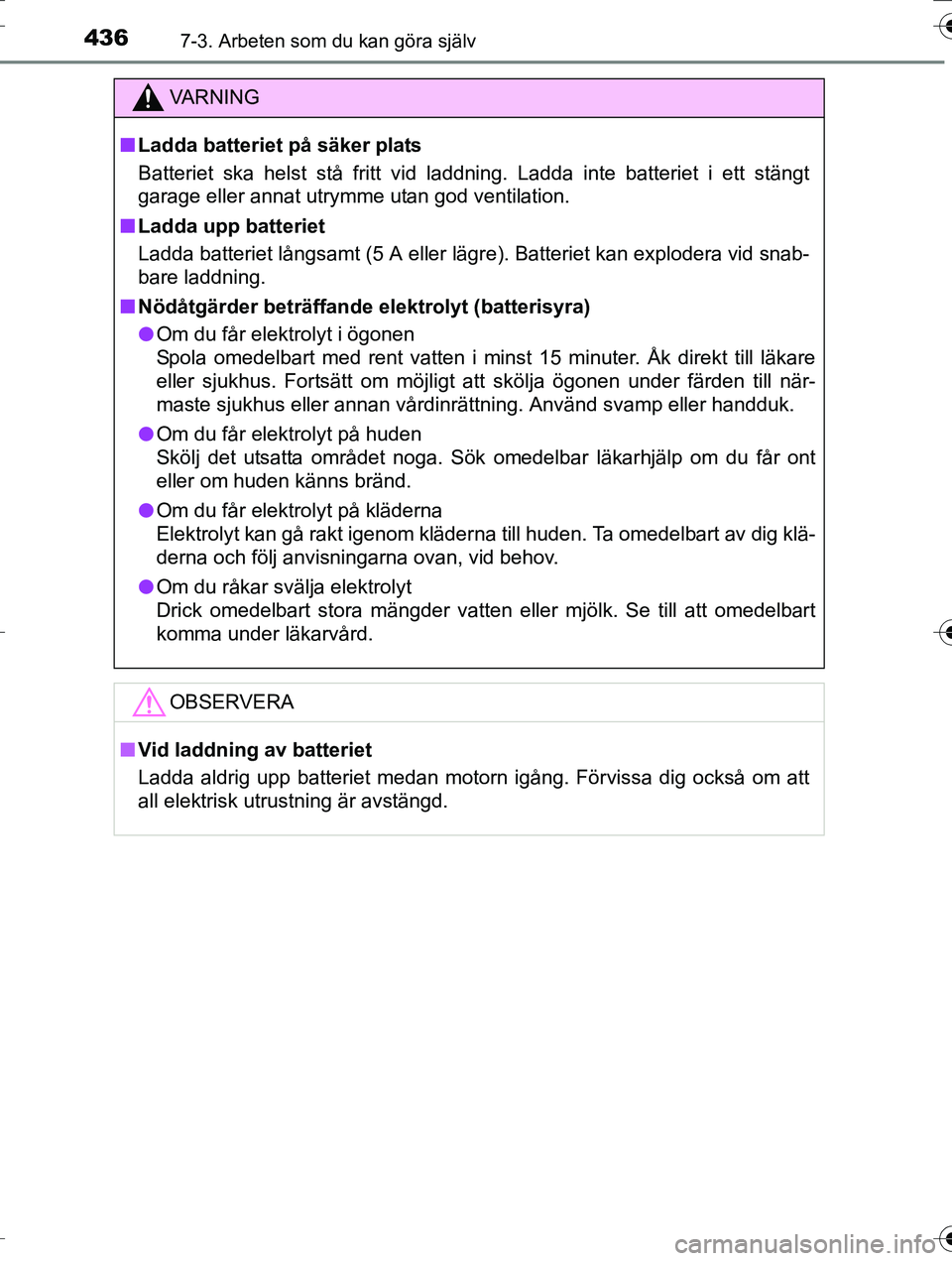

nLadda batteriet på säker plats
Batteriet ska helst stå fritt vid laddning. Ladda inte batteriet i ett stängt
garage eller annat utrymme utan god ventilation.
n Ladda upp batteriet
Ladda batteriet långsamt (5 A eller lägre). Batteriet kan explodera vid snab-
bare laddning.
n Nödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
OBSERVERA
nVid laddning av batteriet
Ladda aldrig upp batteriet medan motorn igång. Förvissa dig också om att
all elektrisk utrustning är avstängd.
OM12K53SE.book Page 436 Tuesday, April 5, 2016 12:02 PM

4377-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel

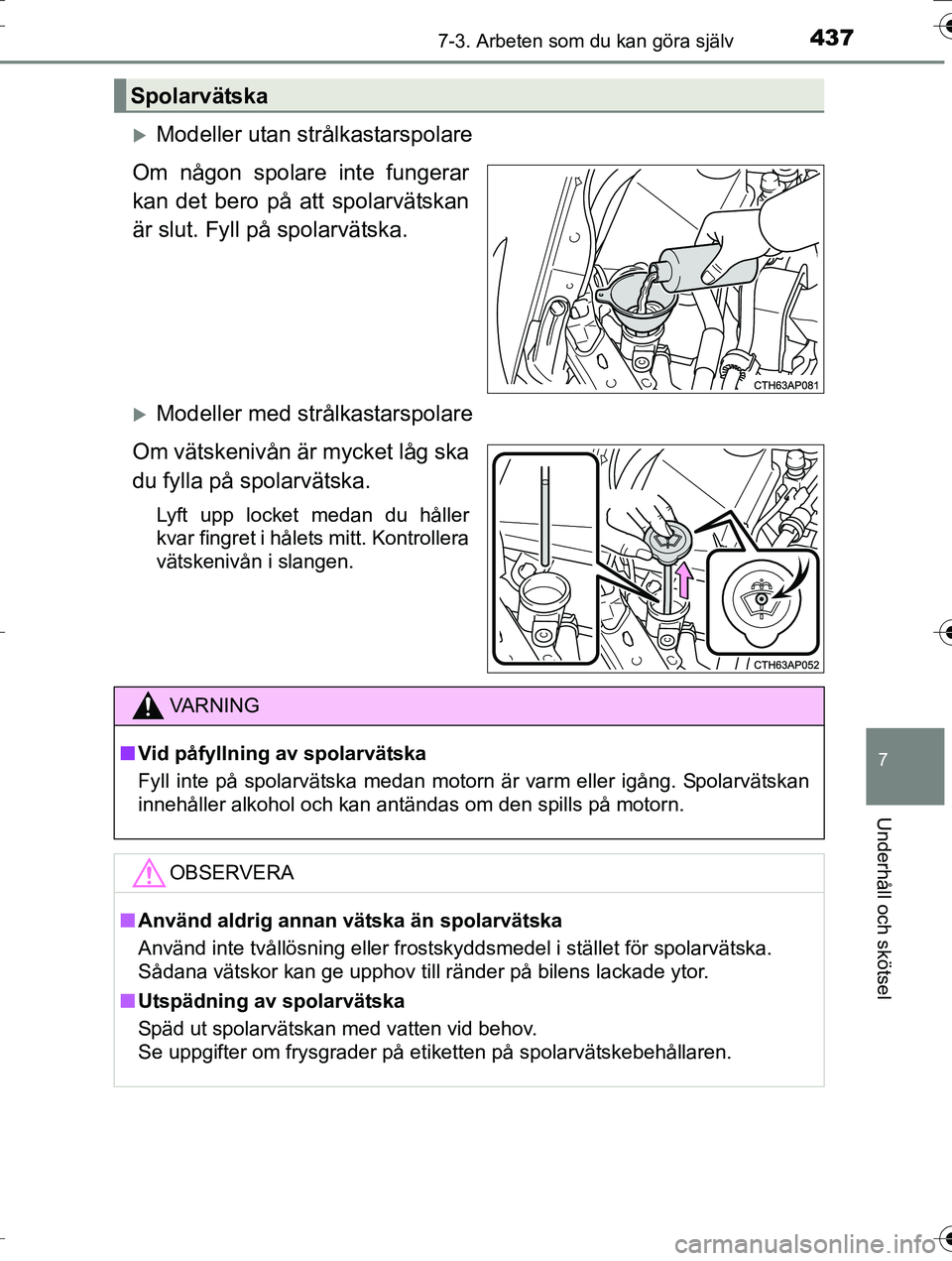

Modeller utan strålkastarspolare
Om någon spolare inte fungerar
kan det bero på att spolarvätskan
är slut. Fyll på spolarvätska.
Modeller med strålkastarspolare
Om vätskenivån är mycket låg ska
du fylla på spolarvätska.
Lyft upp locket medan du håller
kvar fingret i hålets mitt. Kontrollera
vätskenivån i slangen.
Spolarvätska
VA R N I N G
n Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan motorn är varm eller igång. Spolarvätskan
innehåller alkohol och kan antändas om den spills på motorn.
OBSERVERA
nAnvänd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Sådana vätskor kan ge upphov till ränder på bilens lackade ytor.
n Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM12K53SE.book Page 437 Tuesday, April 5, 2016 12:02 PM

4387-3. Arbeten som du kan göra själv
OM12K53SE
Du kan tappa av bränslefiltret själv. Eftersom förfaringssättet är svårt
rekommenderar vi dock att du låter en auktoriserad Toyota-återförsäl-
jare eller -verkstad, eller annan verkstad med motsvarande kvalifika-
tioner och utrustning tappa av filtret. Även om du tappar av
bränslefiltret själv bör du kontakta en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
Modeller med instrument med 3 ringar
Vatten i bränslefiltret behöver tappas av när varningslampan till bräns-
lefiltret tänds och en summerton hörs.
Modeller med instrument med 2 ringar
Vatten i bränslefiltret behöver dräneras om varningsmeddelandet
”Drain water from fuel filter” vi sas på informationsdisplayen och en
summerton hörs.
Modeller utan elektroniskt lås- och startsystem: Vrid startknappen
till ”LOCK”-läge.
Modeller med elektroniskt lås- och startsystem: Vrid startknappen
till avstängt läge.
Håll en liten bricka under avtappningspluggen för att samla upp vat-
ten och eventuellt br änsle som rinner ut.
Bränsle (endast 1ND-TV-motorn)
1
2
OM12K53SE.book Page 438 Tuesday, April 5, 2016 12:02 PM

4397-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel

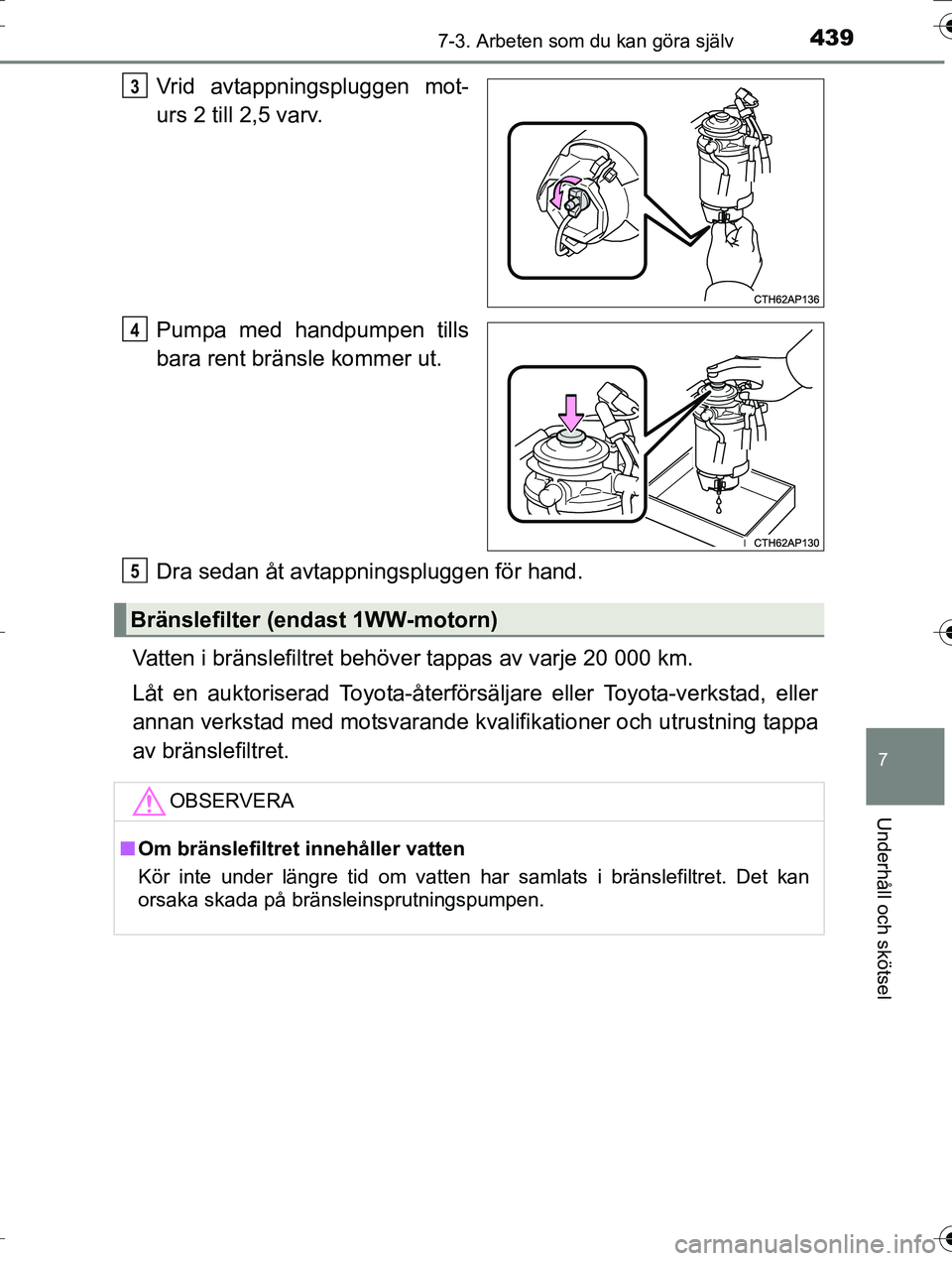

Vrid avtappningspluggen mot-
urs 2 till 2,5 varv.
Pumpa med handpumpen tills
bara rent bränsle kommer ut.
Dra sedan åt avtappningspluggen för hand.
Vatten i bränslefiltret behöver tappas av varje 20 000 km.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kva lifikationer och utrustning tappa
av bränslefiltret.3
4
Bränslefilter (endast 1WW-motorn)
OBSERVERA
n Om bränslefiltret innehåller vatten
Kör inte under längre tid om vatten har samlats i bränslefiltret. Det kan
orsaka skada på bränsleinsprutningspumpen.
5
OM12K53SE.book Page 439 Tuesday, April 5, 2016 12:02 PM

4407-3. Arbeten som du kan göra själv
OM12K53SE

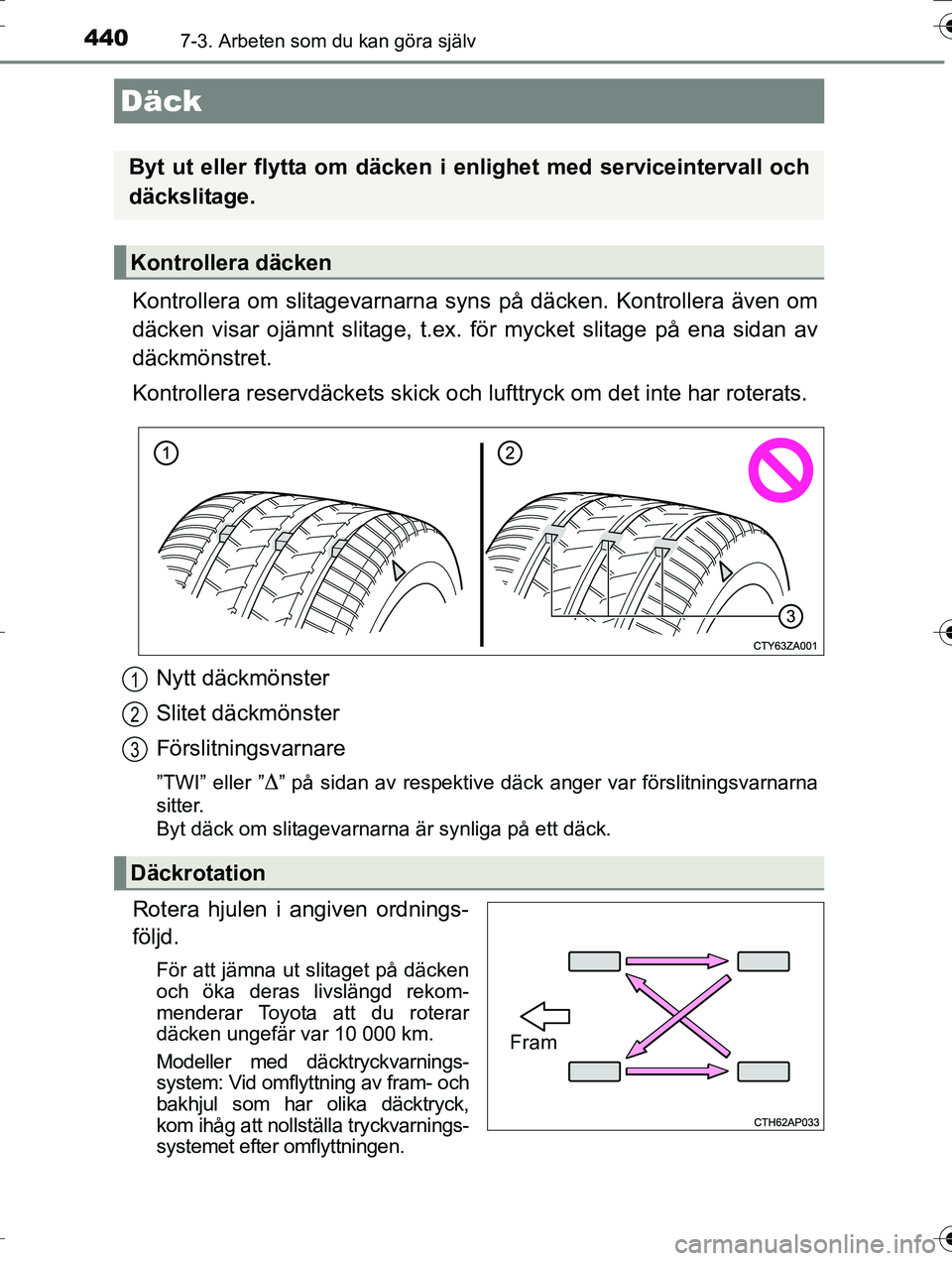

Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om
däcken visar ojämnt slitage, t.ex. för mycket slitage på ena sidan av
däckmönstret.
Kontrollera reservdäckets skick och lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Förslitningsvarnare
”TWI” eller ”” på sidan av respektive däck anger var förslitningsvarnarna
sitter.
Byt däck om slitagevarnarna är synliga på ett däck.
Rotera hjulen i angiven ordnings-
följd.
För att jämna ut slitaget på däcken
och öka deras livslängd rekom-
menderar Toyota att du roterar
däcken ungefär var 10 000 km.
Modeller med däcktryckvarnings-
system: Vid omflyttning av fram- och
bakhjul som har olika däcktryck,
kom ihåg att nollställa tryckvarnings-
systemet efter omflyttningen.
Däck
Byt ut eller flytta om däcken i enlighet med serviceintervall och
däckslitage.
Kontrollera däcken
Däckrotation
1
2
3
Fram
