2016 TOYOTA AURIS TOURING SPORTS Bruksanvisningar (in Swedish)

5058-2. Åtgärder i en nödsituation
OM12K53SE
8
Om problem uppstår
lParkera bilen på ett stadigt och plant underlag.
l Ansätt parkeringsbromsen.
l Flytta växelspaken till P (Multidrive) eller R (manuell växellåda).
l Stäng av motorn.
l Tänd varningsblinkers. ( Sid. 476)

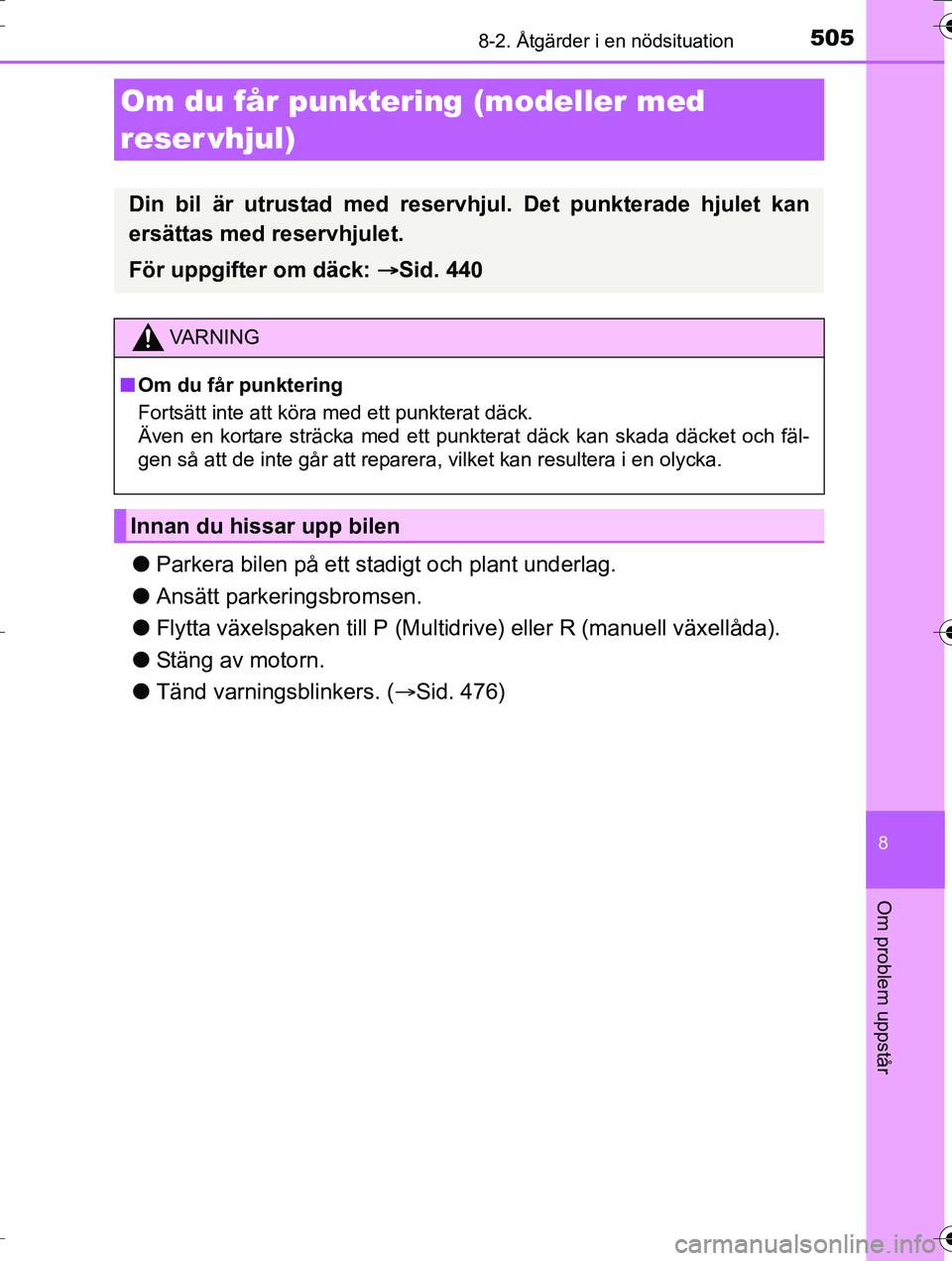

Om du får punktering (modeller med
reser vhjul)
Din bil är utrustad med reservh jul. Det punkterade hjulet kan
ersättas med reservhjulet.
För uppgifter om däck: Sid. 440
VA R N I N G
nOm du får punktering
Fortsätt inte att köra med ett punkterat däck.
Även en kortare sträcka med ett punkterat däck kan skada däcket och fäl-
gen så att de inte går att reparera, vilket kan resultera i en olycka.
Innan du hissar upp bilen
OM12K53SE.book Page 505 Tuesday, April 5, 2016 12:02 PM

5068-2. Åtgärder i en nödsituation
OM12K53SE

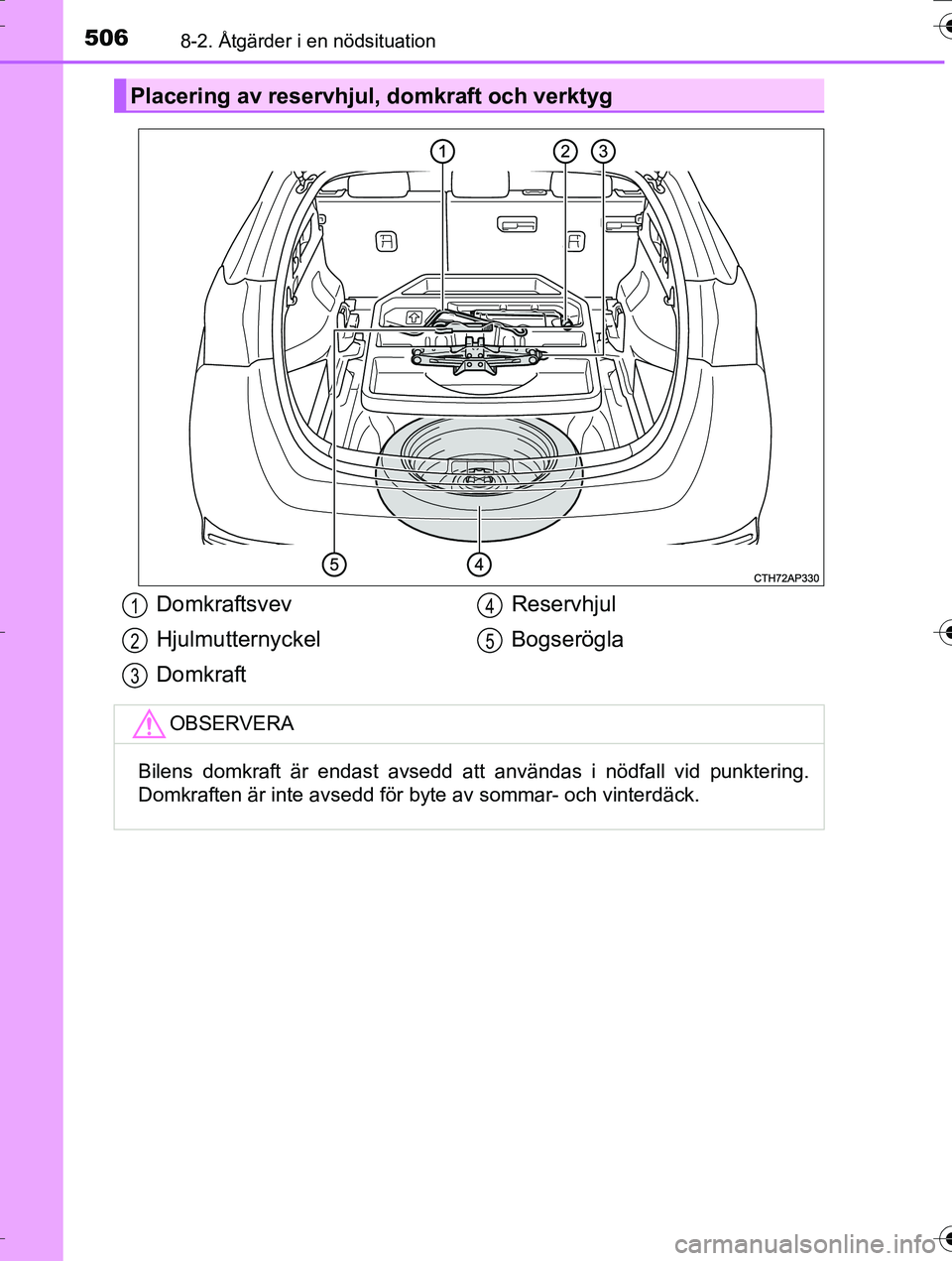

Placering av reservhjul, domkraft och verktyg
Domkraftsvev
Hjulmutternyckel
DomkraftReservhjul
Bogserögla
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
1
2
3
4
5
OM12K53SE.book Page 506 Tuesday, April 5, 2016 12:02 PM

5078-2. Åtgärder i en nödsituation
OM12K53SE
8
Om problem uppstår
VA R N I N G
nAnvända domkraften
Observera följande säkerhetsanvisningar.
Felaktigt bruk av domkraften kan göra så att bilen plötsligt faller av domkraf-
ten, vilket kan leda till svåra eller livshotande skador.
l Använd inte domkraften till något annat ändamål än att byta däck eller sät-
ta på och ta av snökedjor.
l Använd endast domkraften som följer med bilen för att byta däck vid punk-
tering.
Använd den inte på andra bilar, och använd ingen annan domkraft för att
byta hjul på din bil.
l Placera domkraften exakt rätt i lyftpunkten.
l Se till att ingen del av kroppen är under bilen medan den hålls upplyft med
domkraften.
l Starta inte motorn och kör inte bilen medan den stöds av domkraften.
l Hissa inte upp bilen medan någon sitter i bilen.
l Lägg inget mellan domkraften och bilen eller under domkraften när du lyf-
ter bilen.
l Hissa inte upp bilen högre än nödvändigt.
l Använd pallbockar vid behov för att kunna komma in under bilen.
l Se till att ingen är nära bilen när du sänker den till marken. Om personer
befinner sig nära bilen ska du varna dem innan du sänker bilen.
OM12K53SE.book Page 507 Tuesday, April 5, 2016 12:02 PM

5088-2. Åtgärder i en nödsituation
OM12K53SE
Modeller med golvpaneler: Ta bort de mellanliggande golvpane-
lerna och förvaringsboxen. (Sid. 383)
Ta bort golvpanelen i bagage-
rummet.
Ta fram domkraften.
Modeller med golvpaneler: Ta bort de mellanliggande golvpane-
lerna och förvaringsboxen. ( Sid. 383)
Ta bort golvpanelen i bagage-
rummet samt verktygslådan.
Ta fram domkraften
1
2
3
Ta ut reservhjulet
1
2
OM12K53SE.book Page 508 Tuesday, April 5, 2016 12:02 PM

5098-2. Åtgärder i en nödsituation
OM12K53SE
8
Om problem uppstår

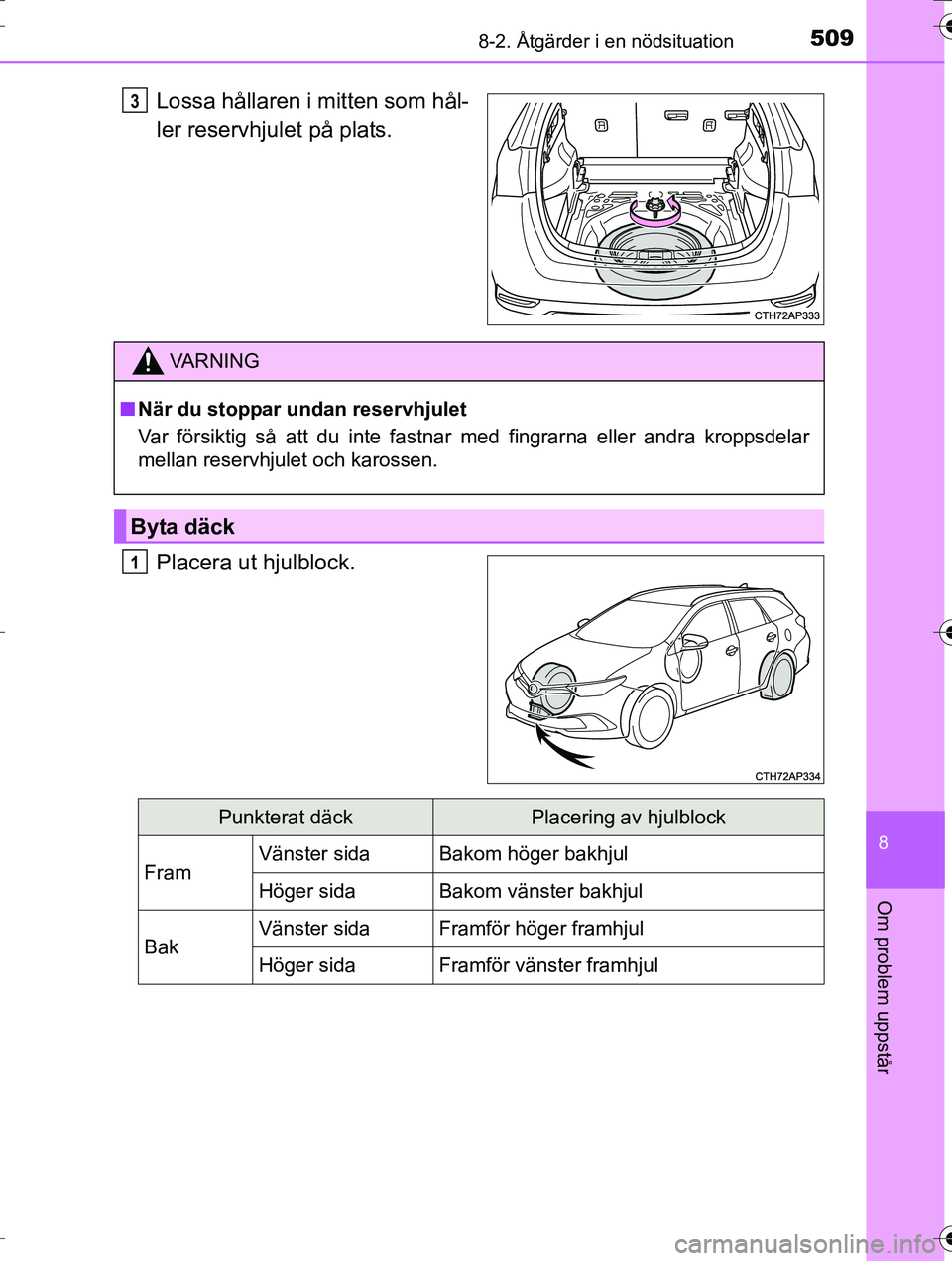

Lossa hållaren i mitten som hål-
ler reservhjulet på plats.
Placera ut hjulblock.3
VA R N I N G
nNär du stoppar undan reservhjulet
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
Byta däck
1
Punkterat däckPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
OM12K53SE.book Page 509 Tuesday, April 5, 2016 12:02 PM

5108-2. Åtgärder i en nödsituation
OM12K53SE

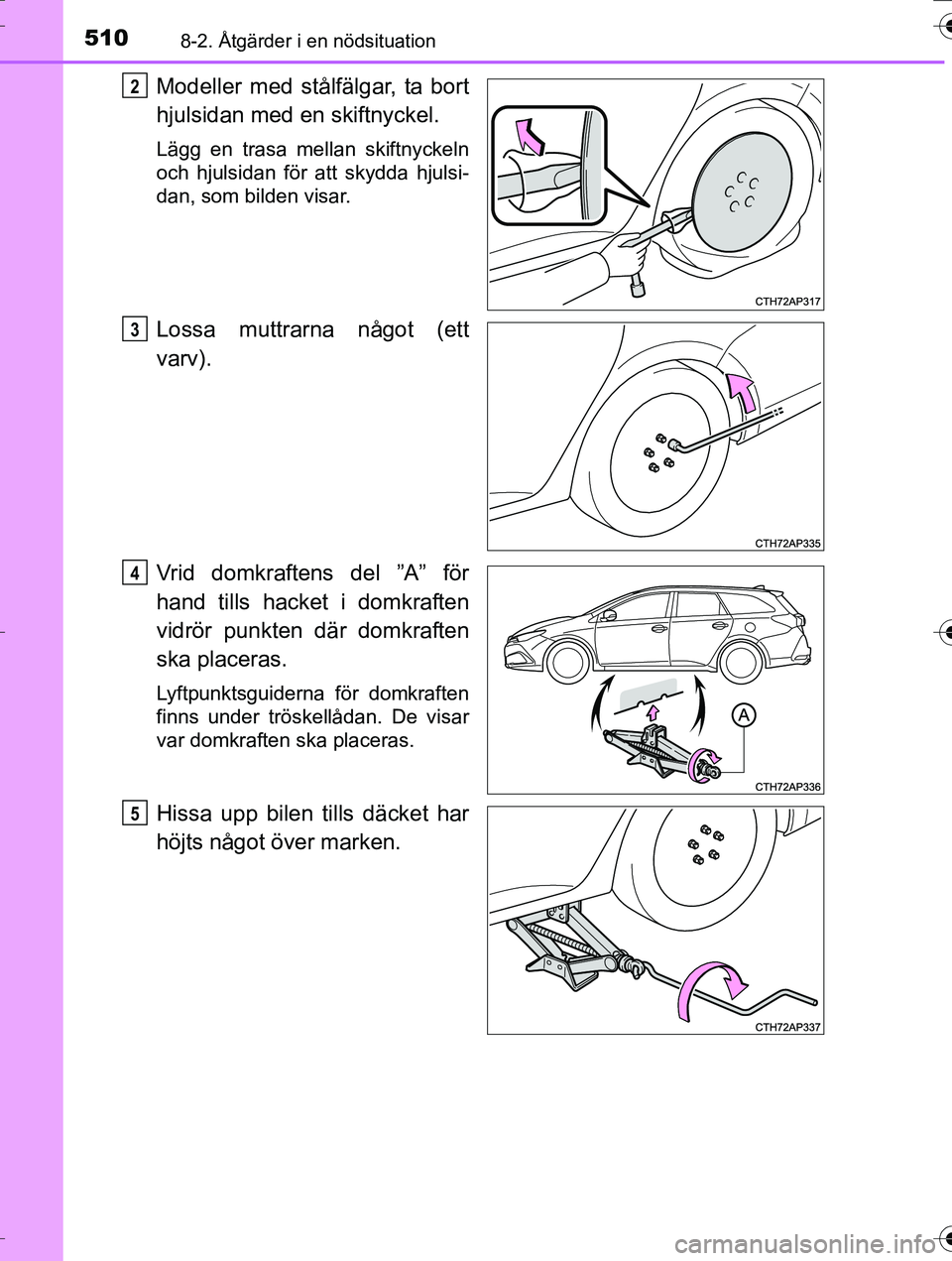

Modeller med stålfälgar, ta bort
hjulsidan med en skiftnyckel.
Lägg en trasa mellan skiftnyckeln
och hjulsidan för att skydda hjulsi-
dan, som bilden visar.
Lossa muttrarna något (ett
varv).
Vrid domkraftens del ”A” för
hand tills hacket i domkraften
vidrör punkten där domkraften
ska placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar
var domkraften ska placeras.
Hissa upp bilen tills däcket har
höjts något över marken.
2
3
4
5
OM12K53SE.book Page 510 Tuesday, April 5, 2016 12:02 PM

5118-2. Åtgärder i en nödsituation
OM12K53SE
8
Om problem uppstår

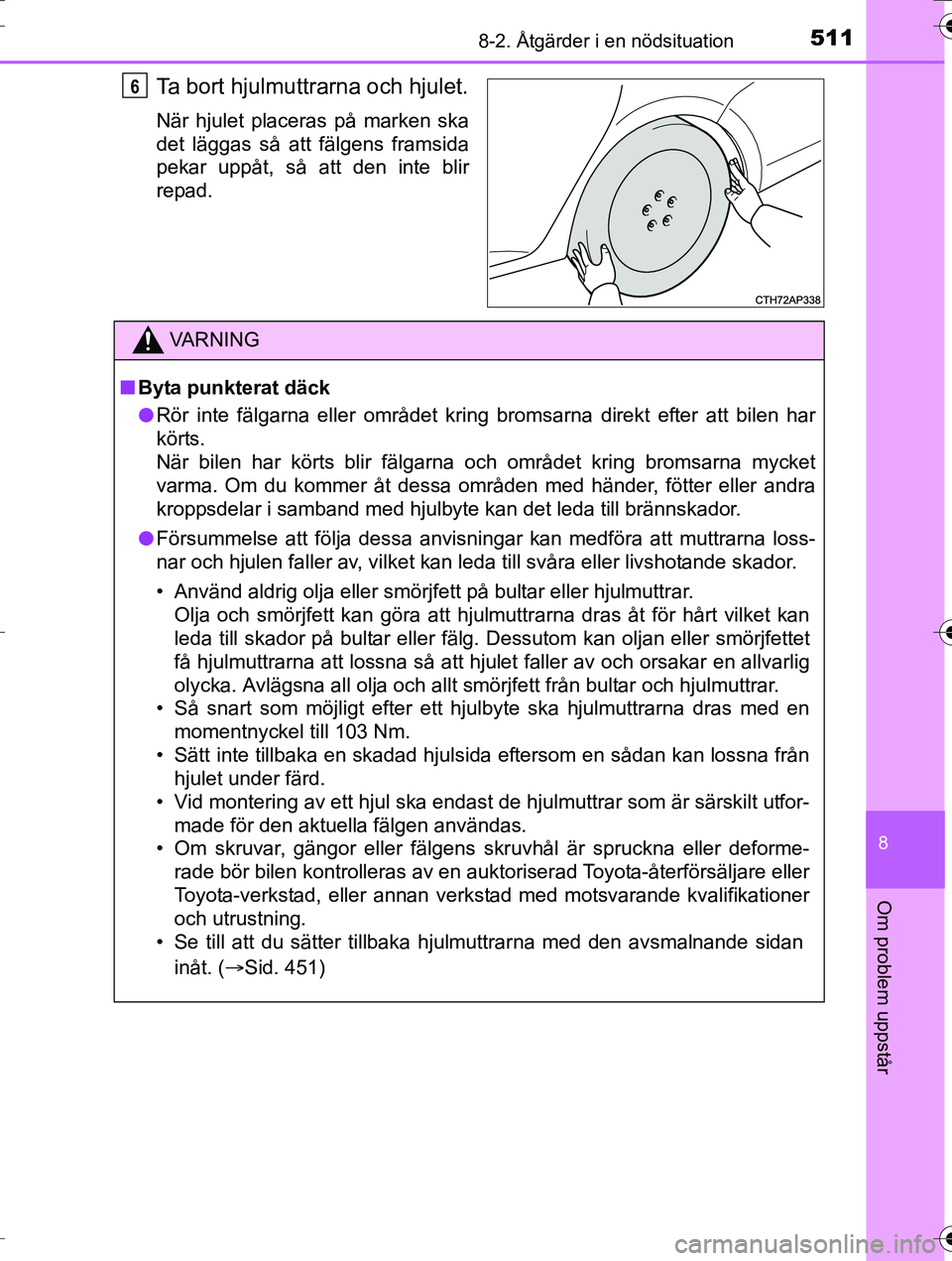

Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
6
VA R N I N G
nByta punkterat däck
l Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har
körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Använd aldrig olja eller smörjfett på bultar eller hjulmuttrar.
Olja och smörjfett kan göra att hjulmuttrarna dras åt för hårt vilket kan
leda till skador på bultar eller fälg. Dessutom kan oljan eller smörjfettet
få hjulmuttrarna att lossna så att hjulet faller av och orsakar en allvarlig
olycka. Avlägsna all olja och allt smörjfett från bultar och hjulmuttrar.
• Så snart som möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Sätt inte tillbaka en skadad hjulsida eftersom en sådan kan lossna från hjulet under färd.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor- made för den aktuella fälgen användas.
• Om skruvar, gängor eller fälgens skruvhål är spruckna eller deforme-
rade bör bilen kontrolleras av en auk toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan
inåt. ( Sid. 451)
OM12K53SE.book Page 511 Tuesday, April 5, 2016 12:02 PM

5128-2. Åtgärder i en nödsituation
OM12K53SE

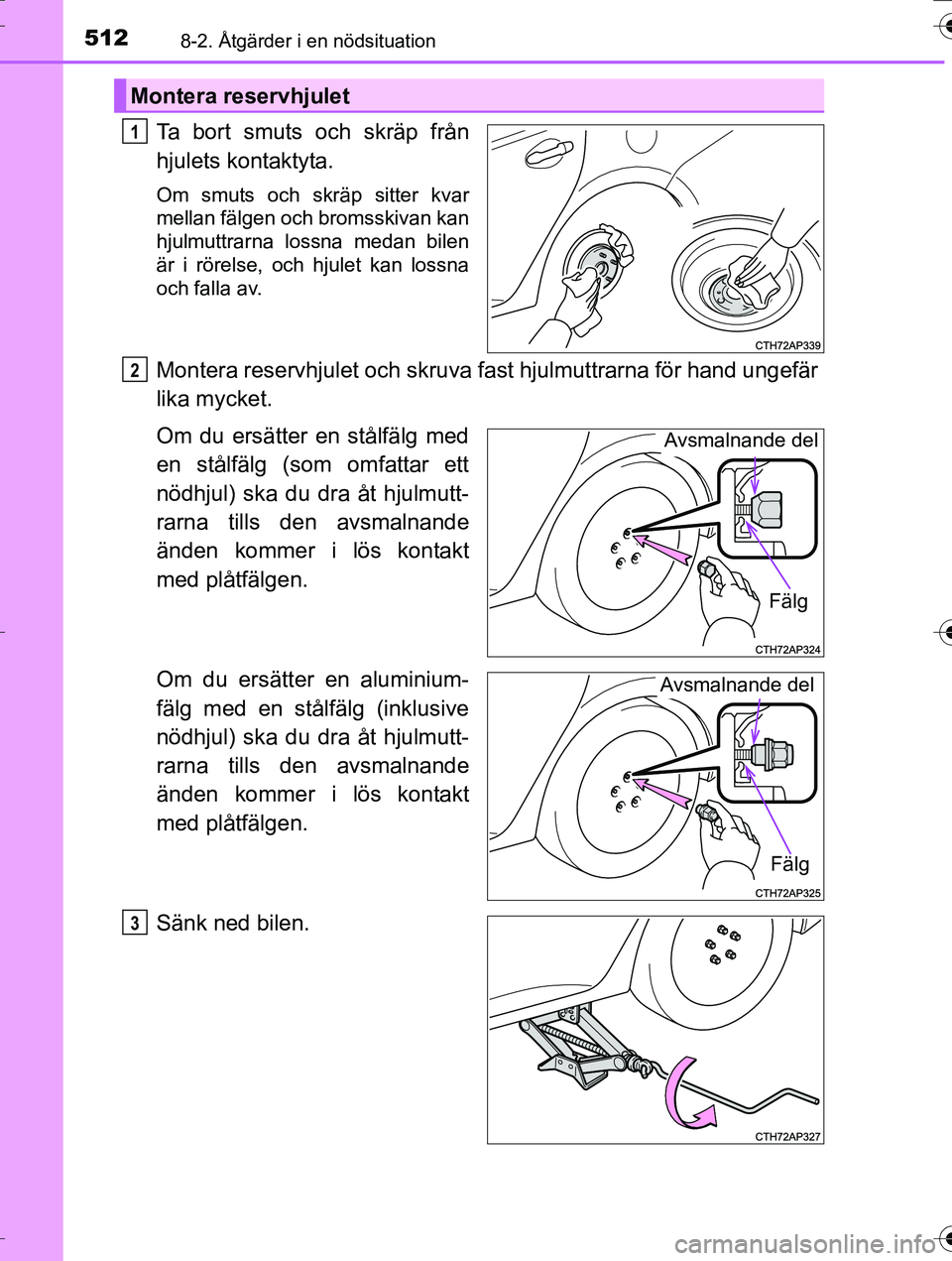

Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulet kan lossna
och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika mycket.
Om du ersätter en stålfälg med
en stålfälg (som omfattar ett
nödhjul) ska du dra åt hjulmutt-
rarna tills den avsmalnande
änden kommer i lös kontakt
med plåtfälgen.
Om du ersätter en aluminium-
fälg med en stålfälg (inklusive
nödhjul) ska du dra åt hjulmutt-
rarna tills den avsmalnande
änden kommer i lös kontakt
med plåtfälgen.
Sänk ned bilen.
Montera reservhjulet
1
2
Avsmalnande del
Fälg
Avsmalnande del
Fälg
3
