2016 TOYOTA AURIS TOURING SPORTS Bruksanvisningar (in Swedish)

4177-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel
uFram
uBak
Ty p A
Ty p B

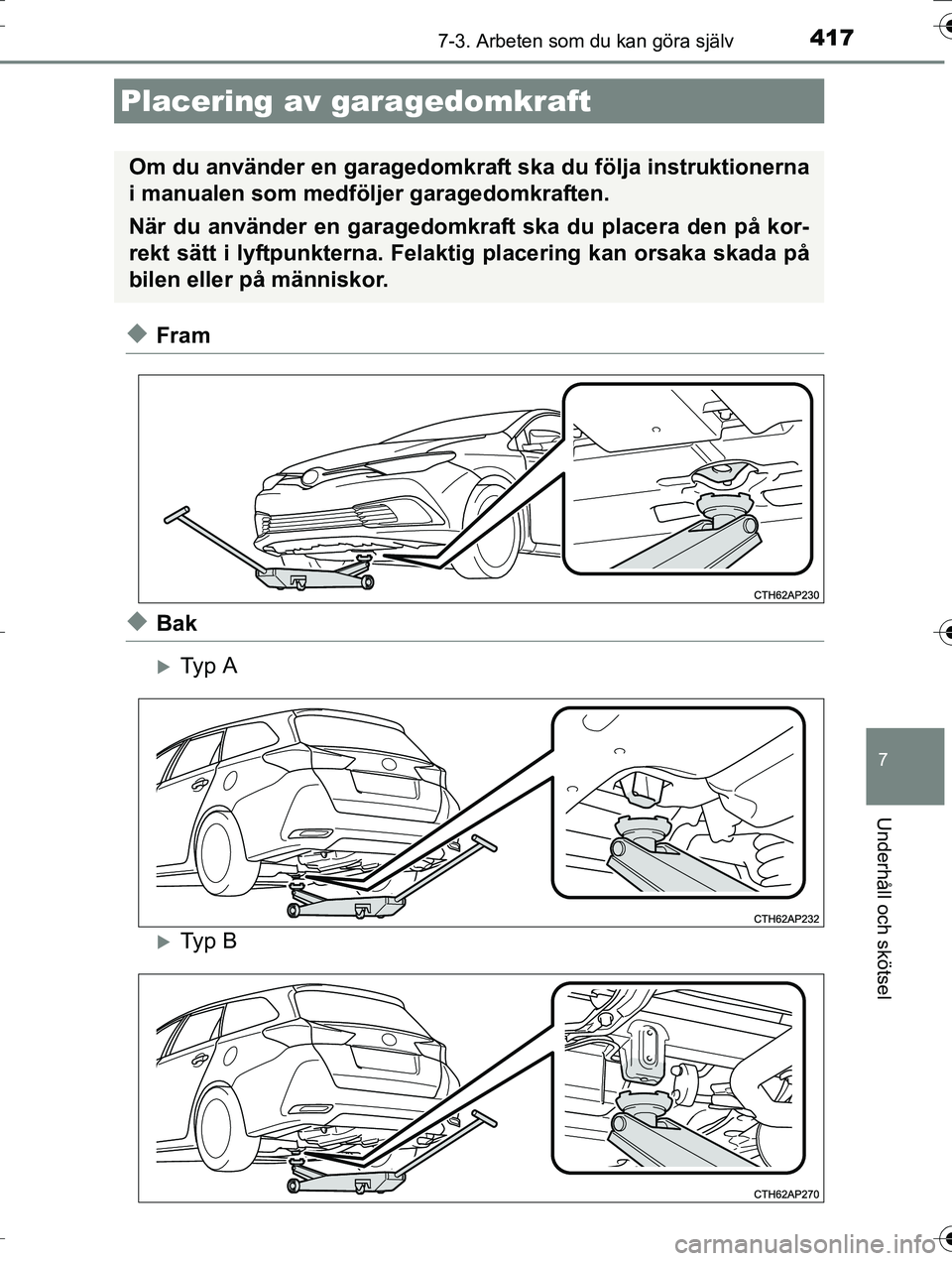

Placering av garagedomkraft
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM12K53SE.book Page 417 Tuesday, April 5, 2016 12:02 PM

4187-3. Arbeten som du kan göra själv
OM12K53SEn
1NR-FE-motor
Motorrum
Behållare för spolarvätska
( Sid. 437)
Behållare för kylarvätska ( Sid. 431)
Lock till påfy llningshål för
motorolja ( Sid. 426)
Mätsticka för motorolja ( Sid. 423) Batteri (
Sid. 434)
Säkringsbox ( Sid. 458)
Elektrisk kylfläkt
Kondensor ( Sid. 433)
Kylare ( Sid. 433)1
2
3
4
5
6
7
8
9
OM12K53SE.book Page 418 Tuesday, April 5, 2016 12:02 PM

4197-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel

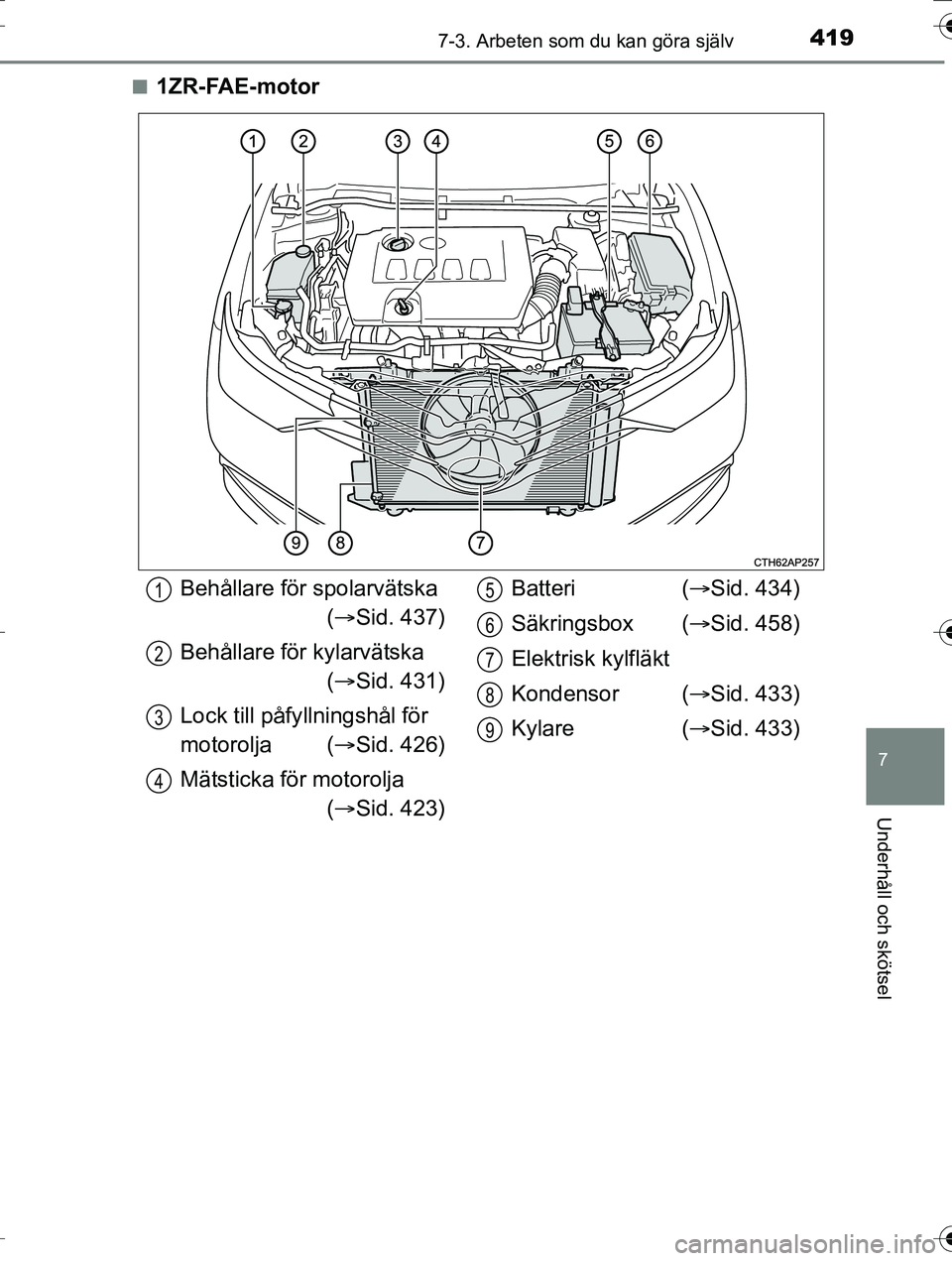

n1ZR-FAE-motor
Behållare för spolarvätska ( Sid. 437)
Behållare för kylarvätska ( Sid. 431)
Lock till påfy llningshål för
motorolja ( Sid. 426)
Mätsticka för motorolja ( Sid. 423) Batteri (
Sid. 434)
Säkringsbox ( Sid. 458)
Elektrisk kylfläkt
Kondensor ( Sid. 433)
Kylare ( Sid. 433)1
2
3
4
5
6
7
8
9
OM12K53SE.book Page 419 Tuesday, April 5, 2016 12:02 PM

4207-3. Arbeten som du kan göra själv
OM12K53SEn

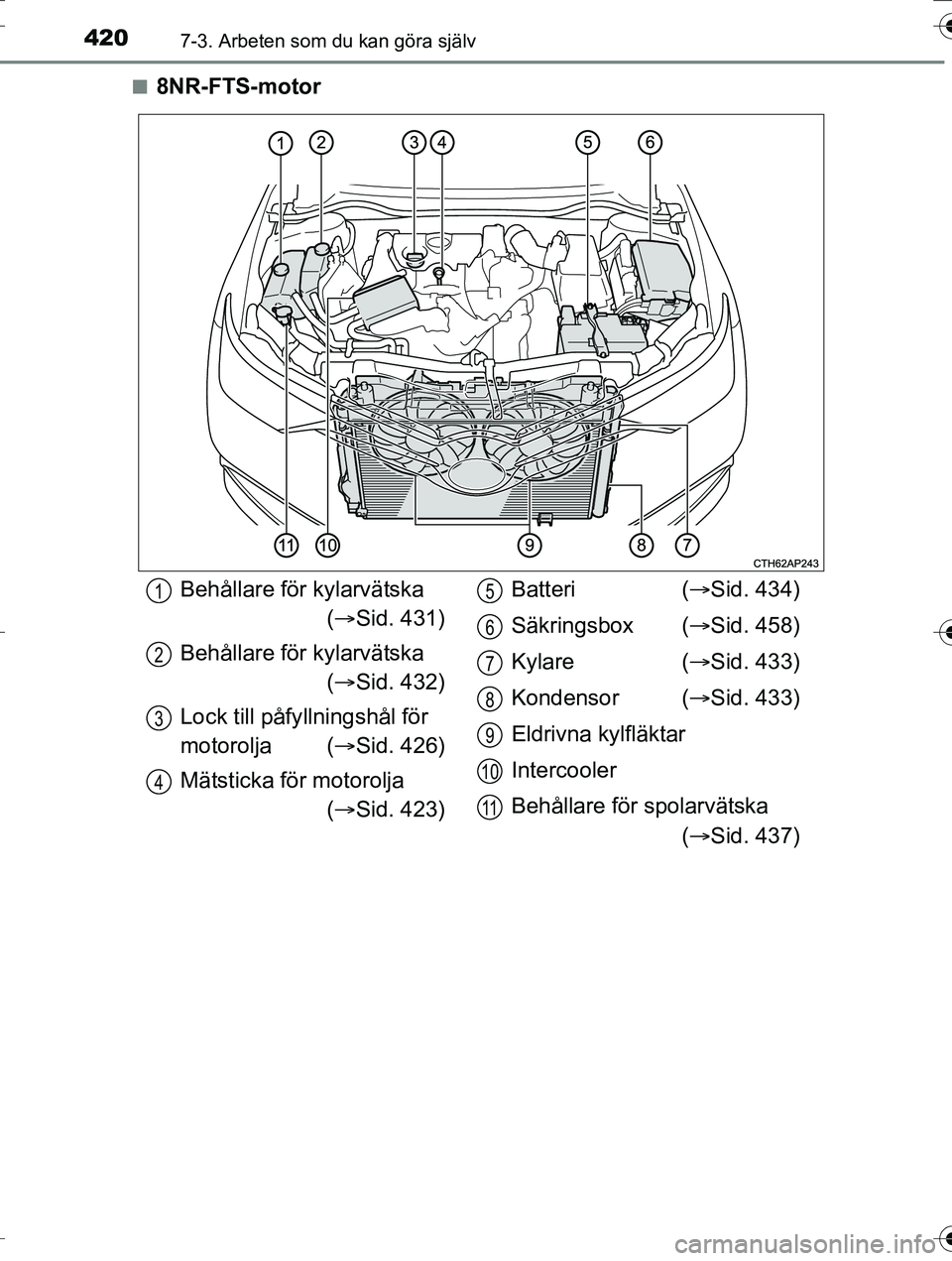

8NR-FTS-motor
Behållare för kylarvätska
( Sid. 431)
Behållare för kylarvätska ( Sid. 432)
Lock till påfy llningshål för
motorolja ( Sid. 426)
Mätsticka för motorolja ( Sid. 423) Batteri (
Sid. 434)
Säkringsbox ( Sid. 458)
Kylare ( Sid. 433)
Kondensor ( Sid. 433)
Eldrivna kylfläktar
Intercooler
Behållare för spolarvätska ( Sid. 437)1
2
3
4
5
6
7
8
9
10
11
OM12K53SE.book Page 420 Tuesday, April 5, 2016 12:02 PM

4217-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel

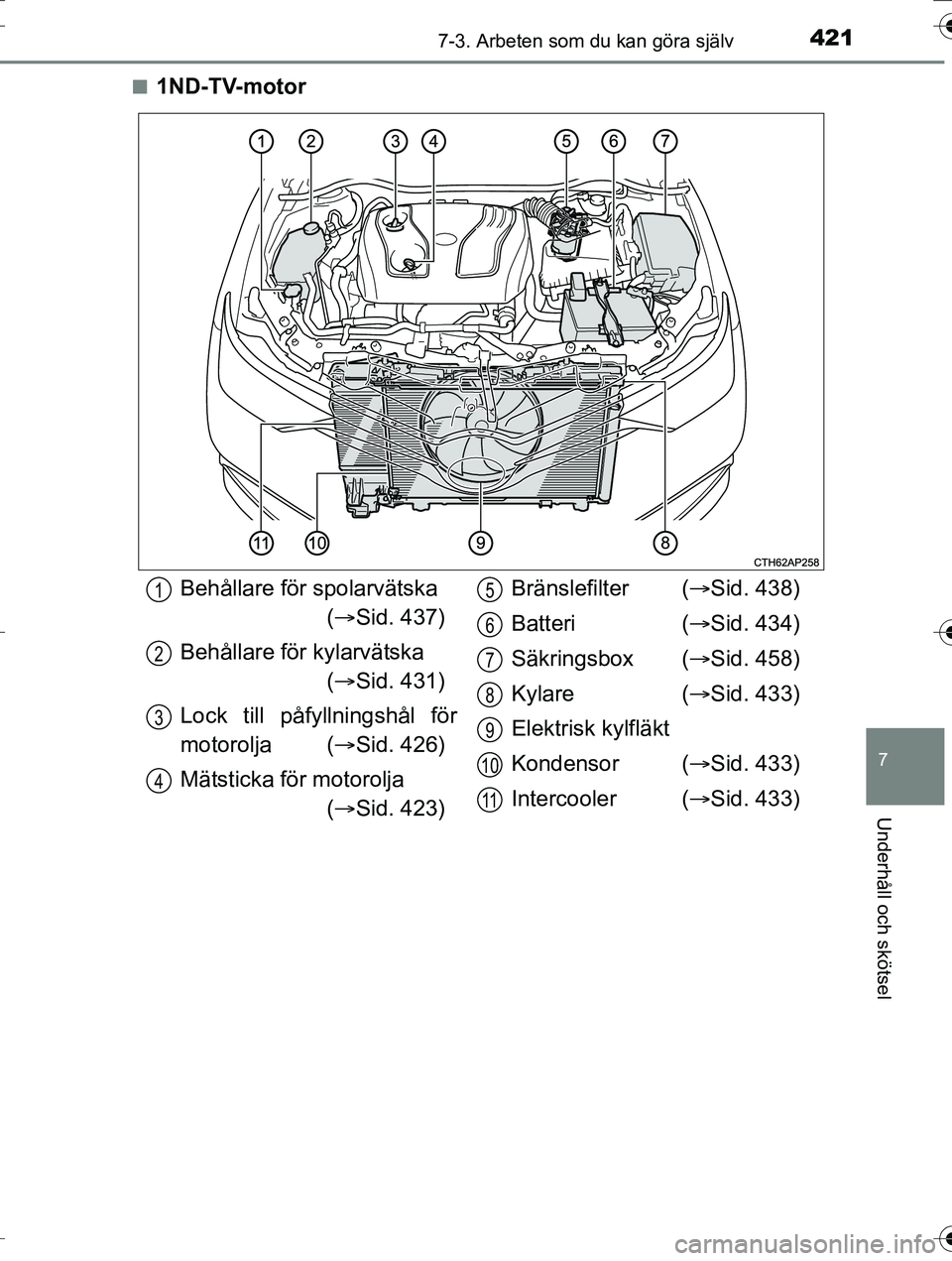

n1ND-TV-motor
Behållare för spolarvätska ( Sid. 437)
Behållare för kylarvätska ( Sid. 431)
Lock till påfyllningshål för
motorolja ( Sid. 426)
Mätsticka för motorolja ( Sid. 423) Bränslefilter (
Sid. 438)
Batteri ( Sid. 434)
Säkringsbox ( Sid. 458)
Kylare ( Sid. 433)
Elektrisk kylfläkt
Kondensor ( Sid. 433)
Intercooler ( Sid. 433)1
2
3
4
5
6
7
8
9
10
11
OM12K53SE.book Page 421 Tuesday, April 5, 2016 12:02 PM

4227-3. Arbeten som du kan göra själv
OM12K53SEn

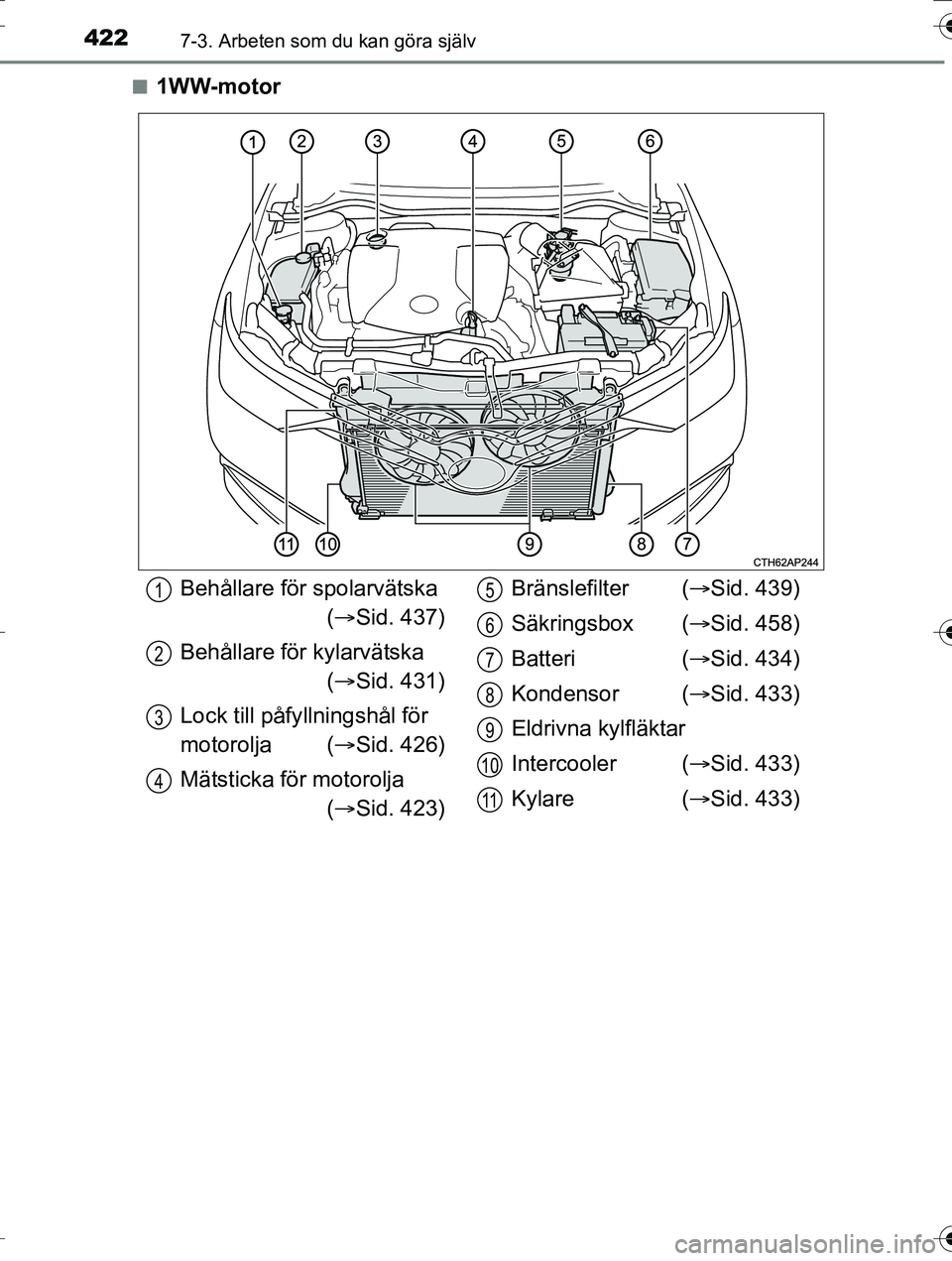

1WW-motor
Behållare för spolarvätska
( Sid. 437)
Behållare för kylarvätska ( Sid. 431)
Lock till påfy llningshål för
motorolja ( Sid. 426)
Mätsticka för motorolja ( Sid. 423) Bränslefilter (
Sid. 439)
Säkringsbox ( Sid. 458)
Batteri ( Sid. 434)
Kondensor ( Sid. 433)
Eldrivna kylfläktar
Intercooler ( Sid. 433)
Kylare ( Sid. 433)1
2
3
4
5
6
7
8
9
10
11
OM12K53SE.book Page 422 Tuesday, April 5, 2016 12:02 PM

4237-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel

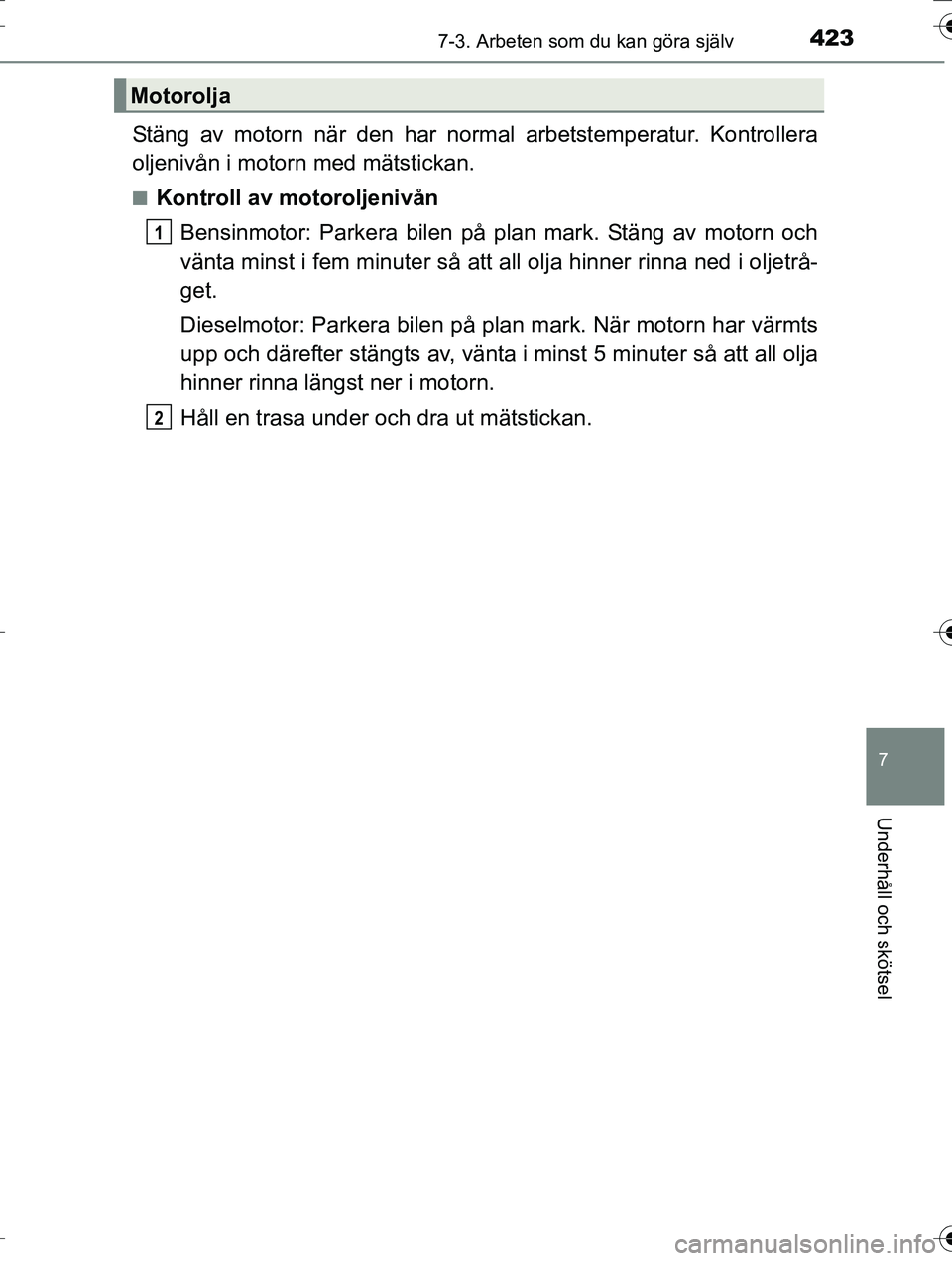

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånBensinmotor: Parkera bilen på plan mark. Stäng av motorn och
vänta minst i fem minuter så att all olja hinner rinna ned i oljetrå-
get.
Dieselmotor: Parkera bilen på plan mark. När motorn har värmts
upp och därefter stängts av, vänta i minst 5 minuter så att all olja
hinner rinna längst ner i motorn.
Håll en trasa under och dra ut mätstickan.
Motorolja
1
2
OM12K53SE.book Page 423 Tuesday, April 5, 2016 12:02 PM

4247-3. Arbeten som du kan göra själv
OM12K53SE

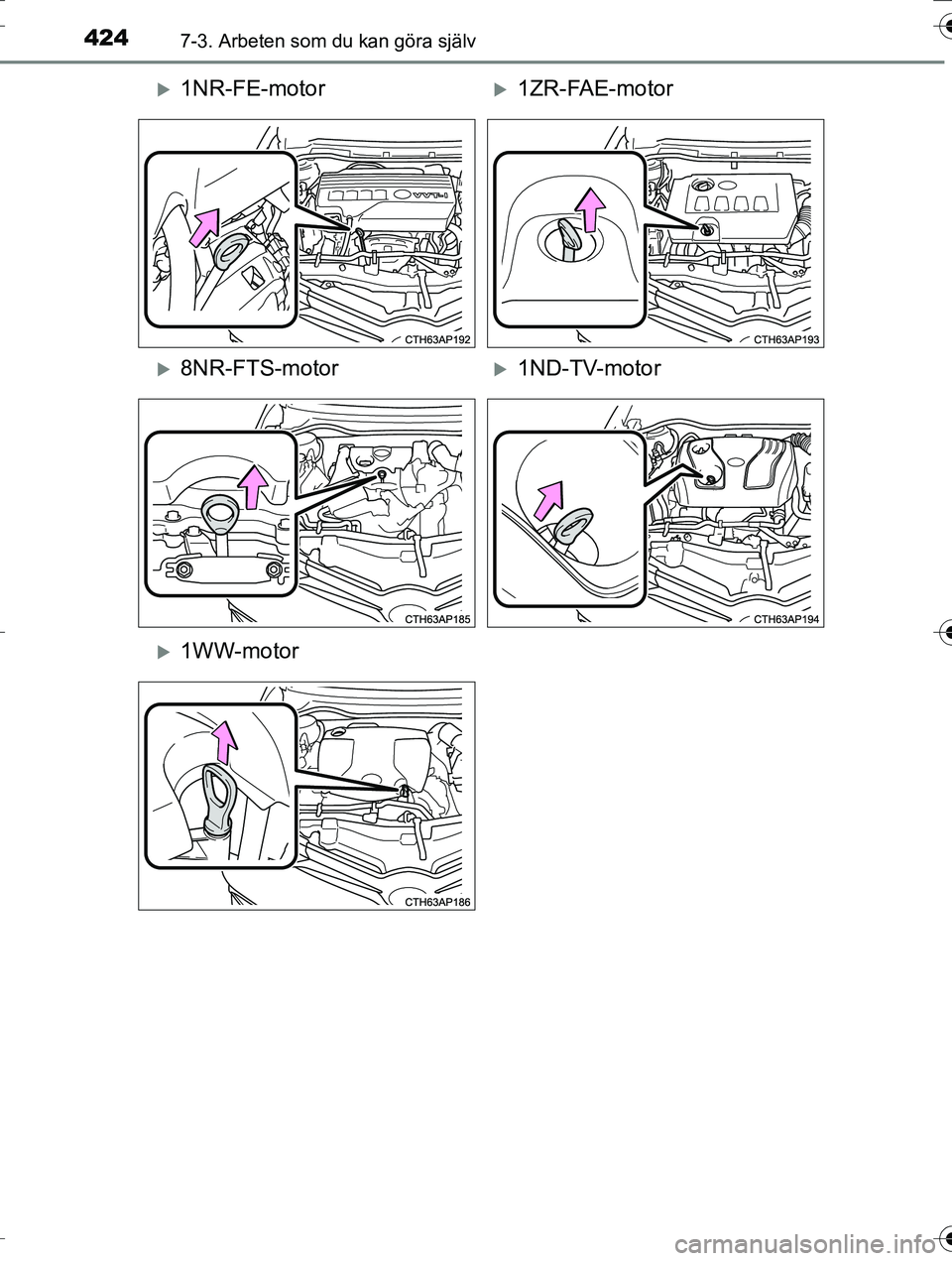

1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12K53SE.book Page 424 Tuesday, April 5, 2016 12:02 PM
