2016 TOYOTA AURIS TOURING SPORTS Bruksanvisningar (in Swedish)

4657-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel

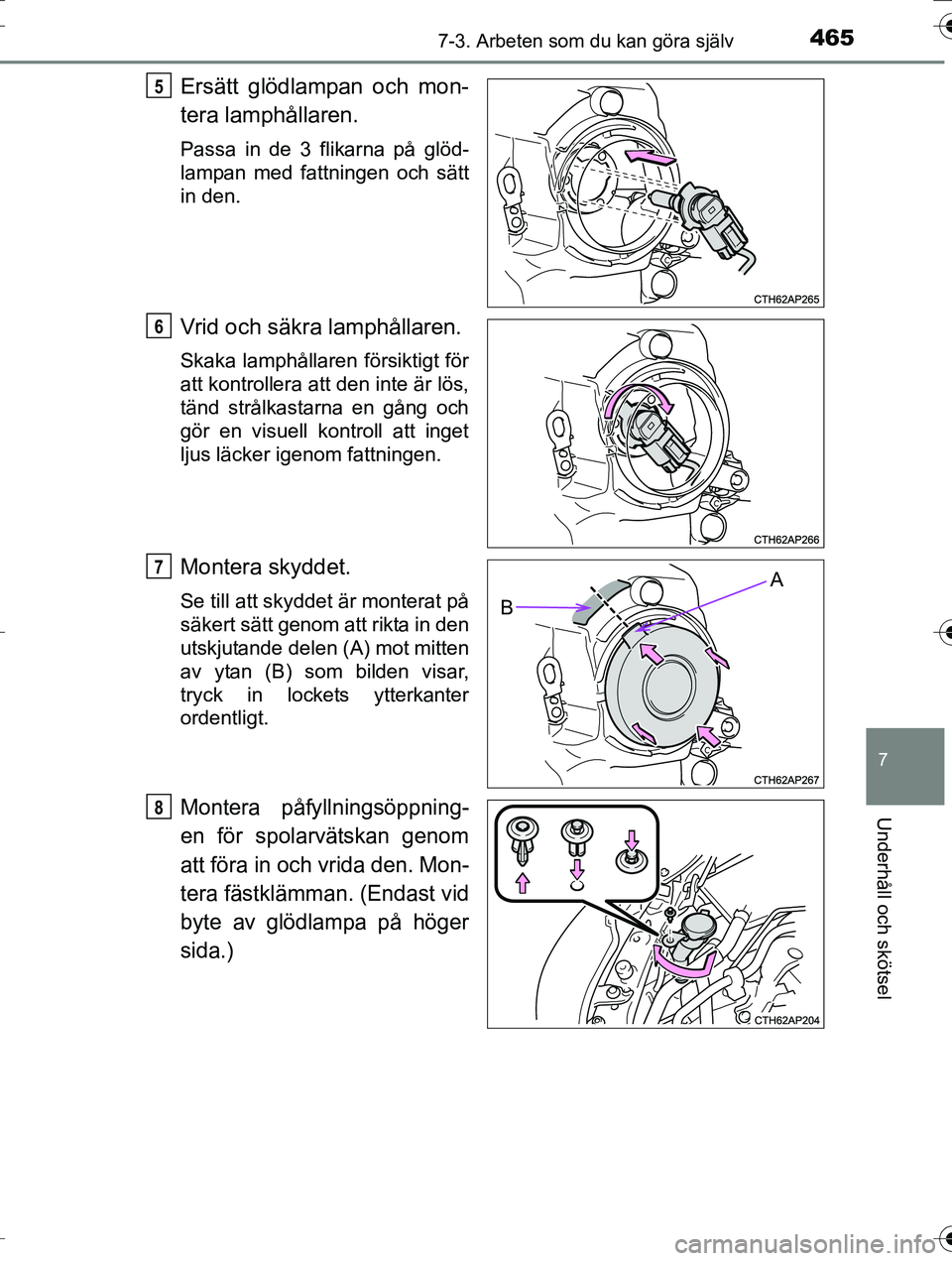

Ersätt glödlampan och mon-
tera lamphållaren.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra lamphållaren.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Montera skyddet.
Se till att skyddet är monterat på
säkert sätt genom att rikta in den
utskjutande delen (A) mot mitten
av ytan (B) som bilden visar,
tryck in lockets ytterkanter
ordentligt.
Montera påfyllningsöppning-
en för spolarvätskan genom
att föra in och vrida den. Mon-
tera fästklämman. (Endast vid
byte av glödlampa på höger
sida.)
5
6
A
B
7
8
OM12K53SE.book Page 465 Tuesday, April 5, 2016 12:02 PM

4667-3. Arbeten som du kan göra själv
OM12K53SEn

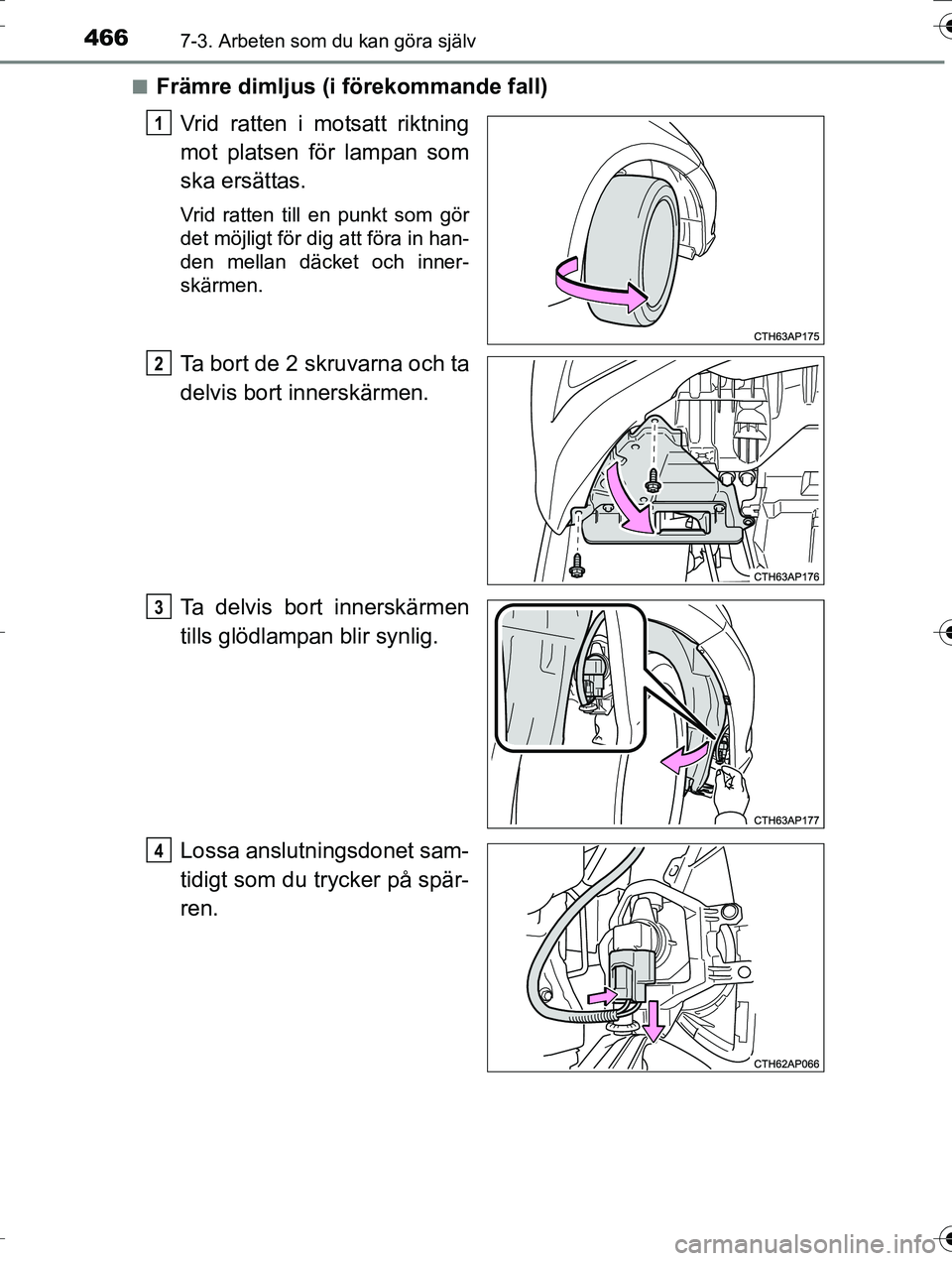

Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör
det möjligt för dig att föra in han-
den mellan däcket och inner-
skärmen.
Ta bort de 2 skruvarna och ta
delvis bort innerskärmen.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.
1
2
3
4
OM12K53SE.book Page 466 Tuesday, April 5, 2016 12:02 PM

4677-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel

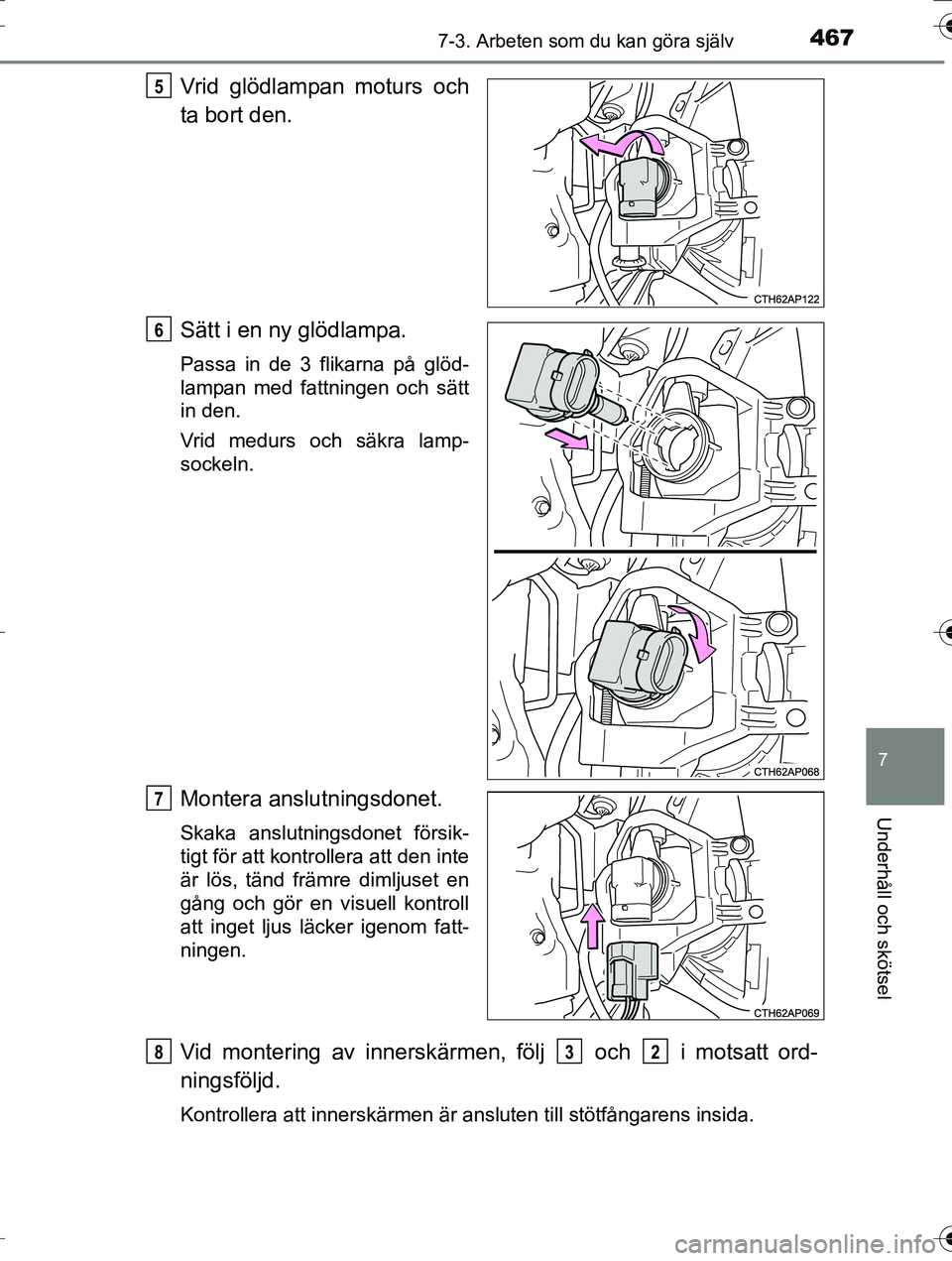

Vrid glödlampan moturs och
ta bort den.
Sätt i en ny glödlampa.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid medurs och säkra lamp-
sockeln.
Montera anslutningsdonet.
Skaka anslutningsdonet försik-
tigt för att kontrollera att den inte
är lös, tänd främre dimljuset en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Vid montering av innerskärmen, följ och i motsatt ord-
ningsföljd.
Kontrollera att innerskärmen är ansluten till stötfångarens insida.
5
6
7
832
OM12K53SE.book Page 467 Tuesday, April 5, 2016 12:02 PM

4687-3. Arbeten som du kan göra själv
OM12K53SEn

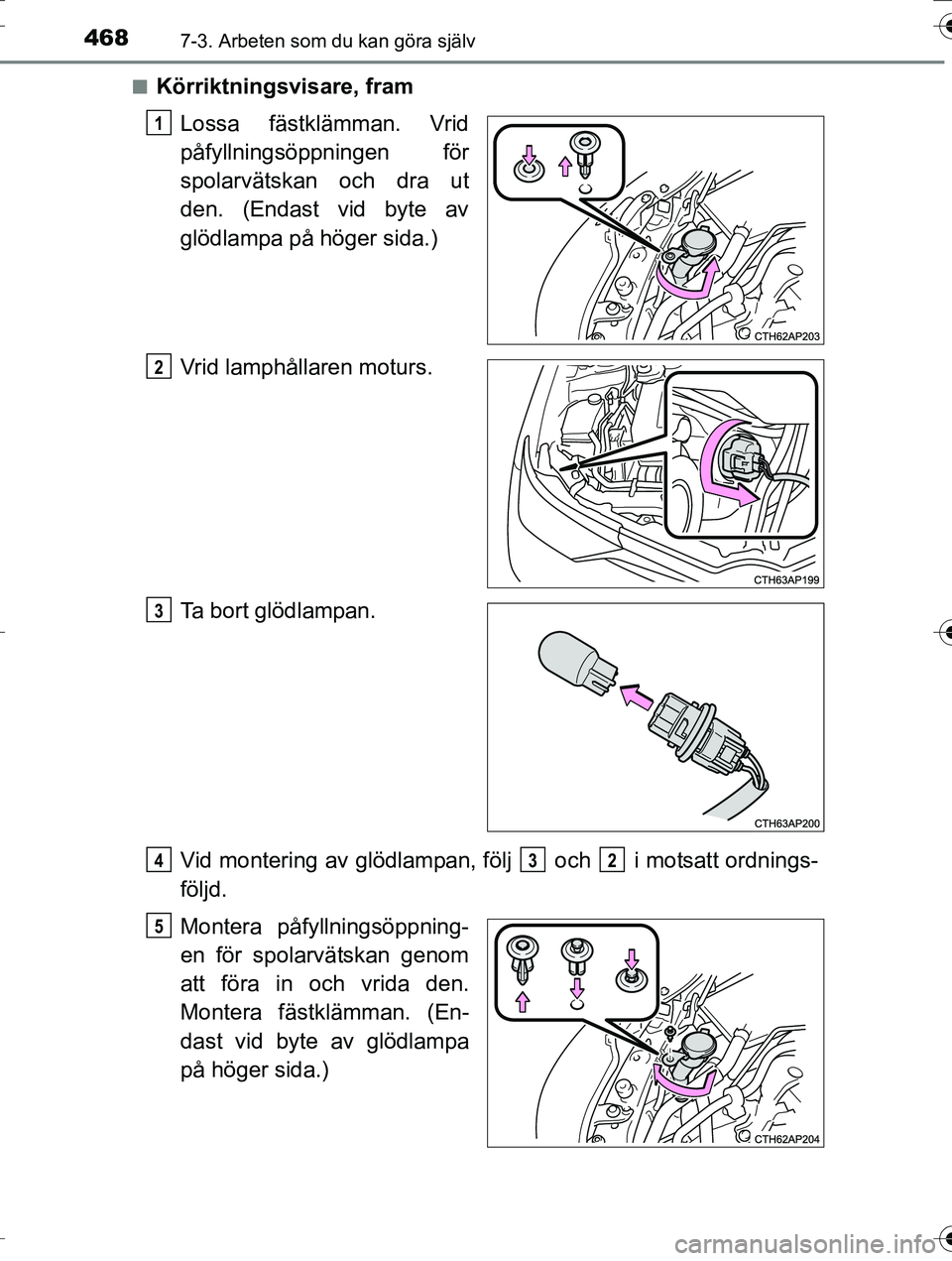

Körriktningsvisare, fram
Lossa fästklämman. Vrid
påfyllningsöppningen för
spolarvätskan och dra ut
den. (Endast vid byte av
glödlampa på höger sida.)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Montera påfyllningsöppning-
en för spolarvätskan genom
att föra in och vrida den.
Montera fästklämman. (En-
dast vid byte av glödlampa
på höger sida.)
1
2
3
432
5
OM12K53SE.book Page 468 Tuesday, April 5, 2016 12:02 PM

4697-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel

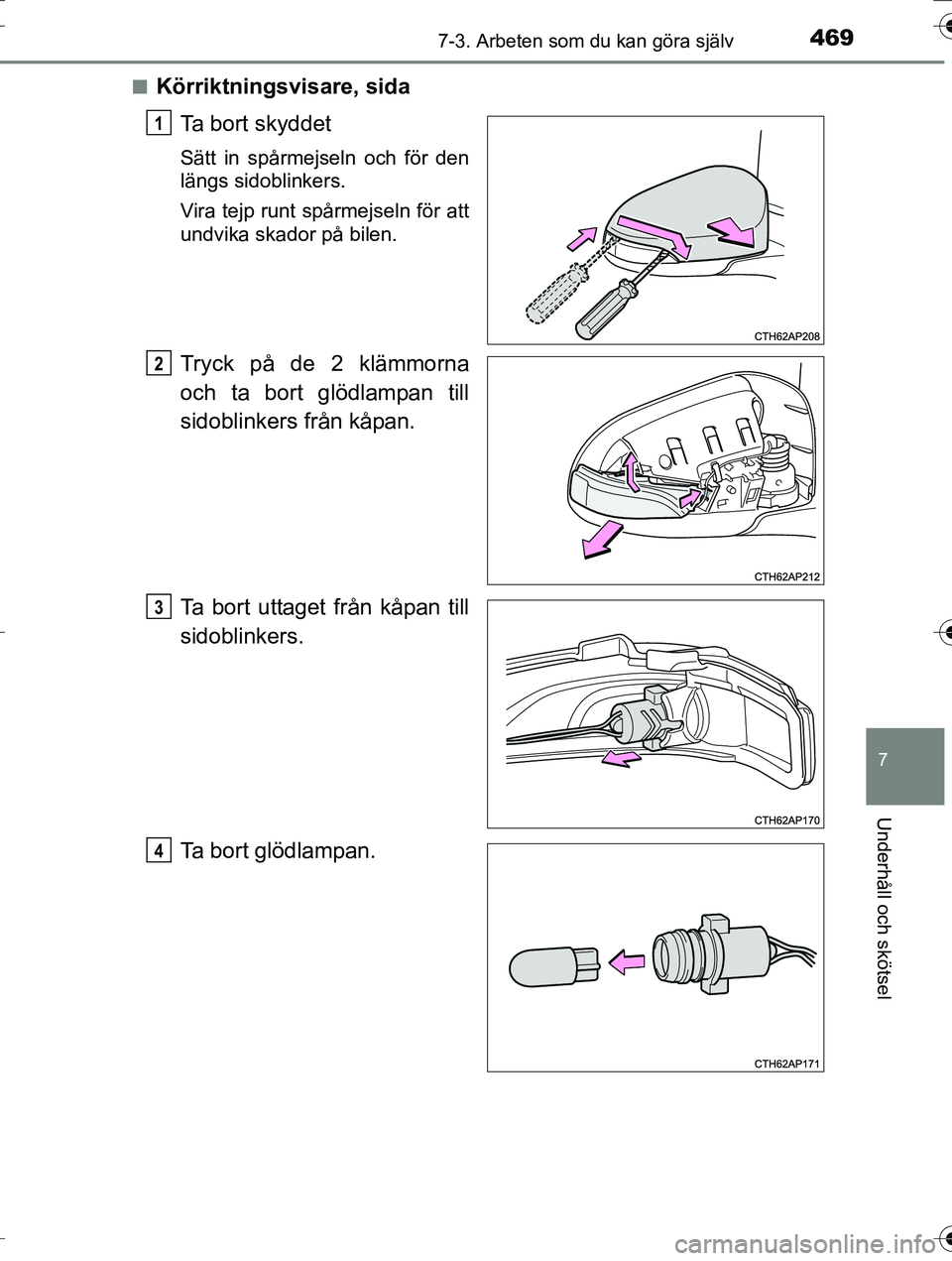

nKörriktningsvisare, sidaTa bort skyddet
Sätt in spårmejseln och för den
längs sidoblinkers.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Tryck på de 2 klämmorna
och ta bort glödlampan till
sidoblinkers från kåpan.
Ta bort uttaget från kåpan till
sidoblinkers.
Ta bort glödlampan.
1
2
3
4
OM12K53SE.book Page 469 Tuesday, April 5, 2016 12:02 PM

4707-3. Arbeten som du kan göra själv
OM12K53SE

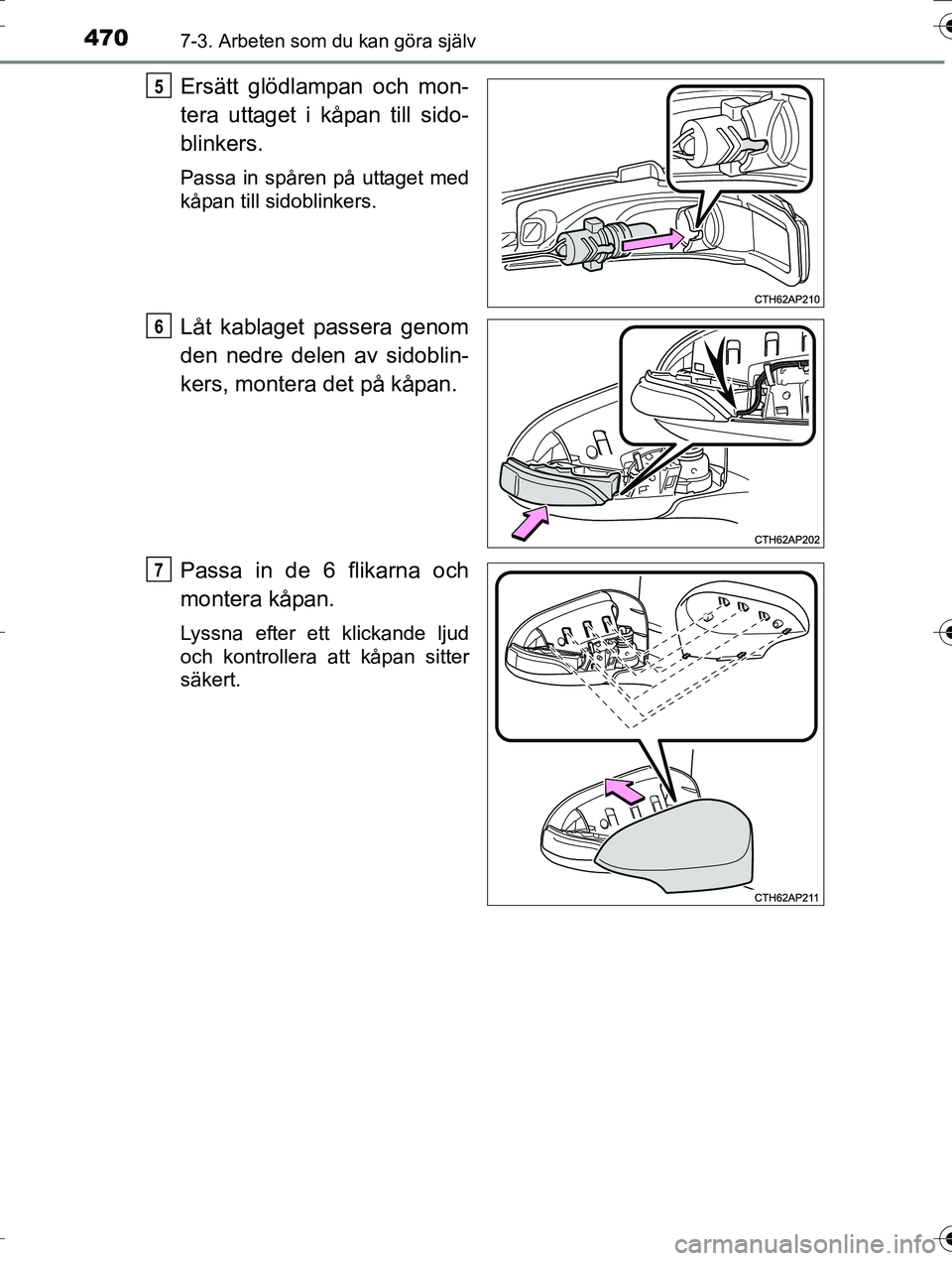

Ersätt glödlampan och mon-
tera uttaget i kåpan till sido-
blinkers.
Passa in spåren på uttaget med
kåpan till sidoblinkers.
Låt kablaget passera genom
den nedre delen av sidoblin-
kers, montera det på kåpan.
Passa in de 6 flikarna och
montera kåpan.
Lyssna efter ett klickande ljud
och kontrollera att kåpan sitter
säkert.
5
6
7
OM12K53SE.book Page 470 Tuesday, April 5, 2016 12:02 PM

4717-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel

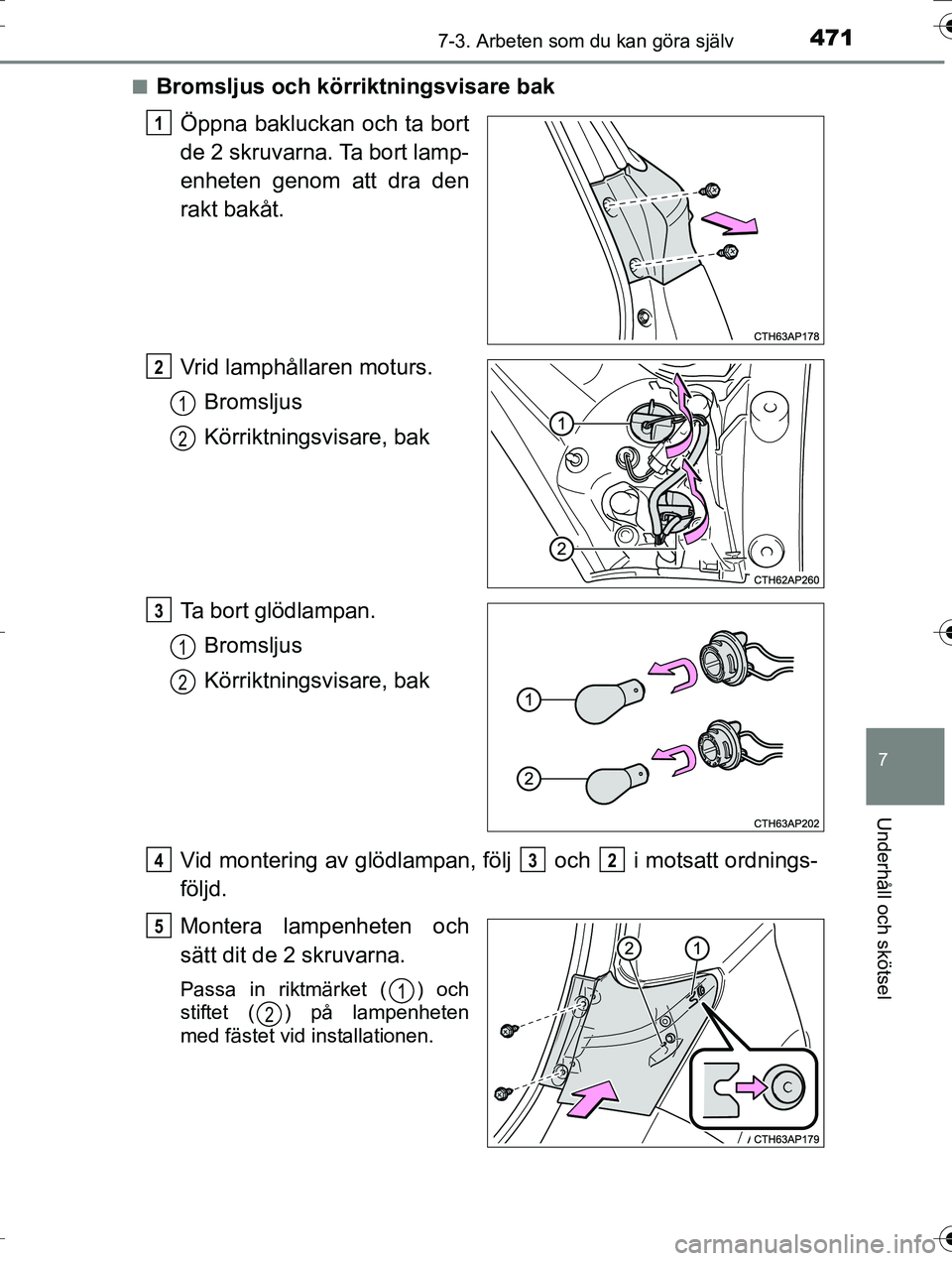

nBromsljus och körriktningsvisare bakÖppna bakluckan och ta bort
de 2 skruvarna. Ta bort lamp-
enheten genom att dra den
rakt bakåt.
Vrid lamphållaren moturs.Bromsljus
Körriktningsvisare, bak
Ta bort glödlampan. Bromsljus
Körriktningsvisare, bak
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Montera lampenheten och
sätt dit de 2 skruvarna.
Passa in riktmärket ( ) och
stiftet ( ) på lampenheten
med fästet vid installationen.
1
2
1
2
3
1
2
432
5
1
2
OM12K53SE.book Page 471 Tuesday, April 5, 2016 12:02 PM

4727-3. Arbeten som du kan göra själv
OM12K53SEn

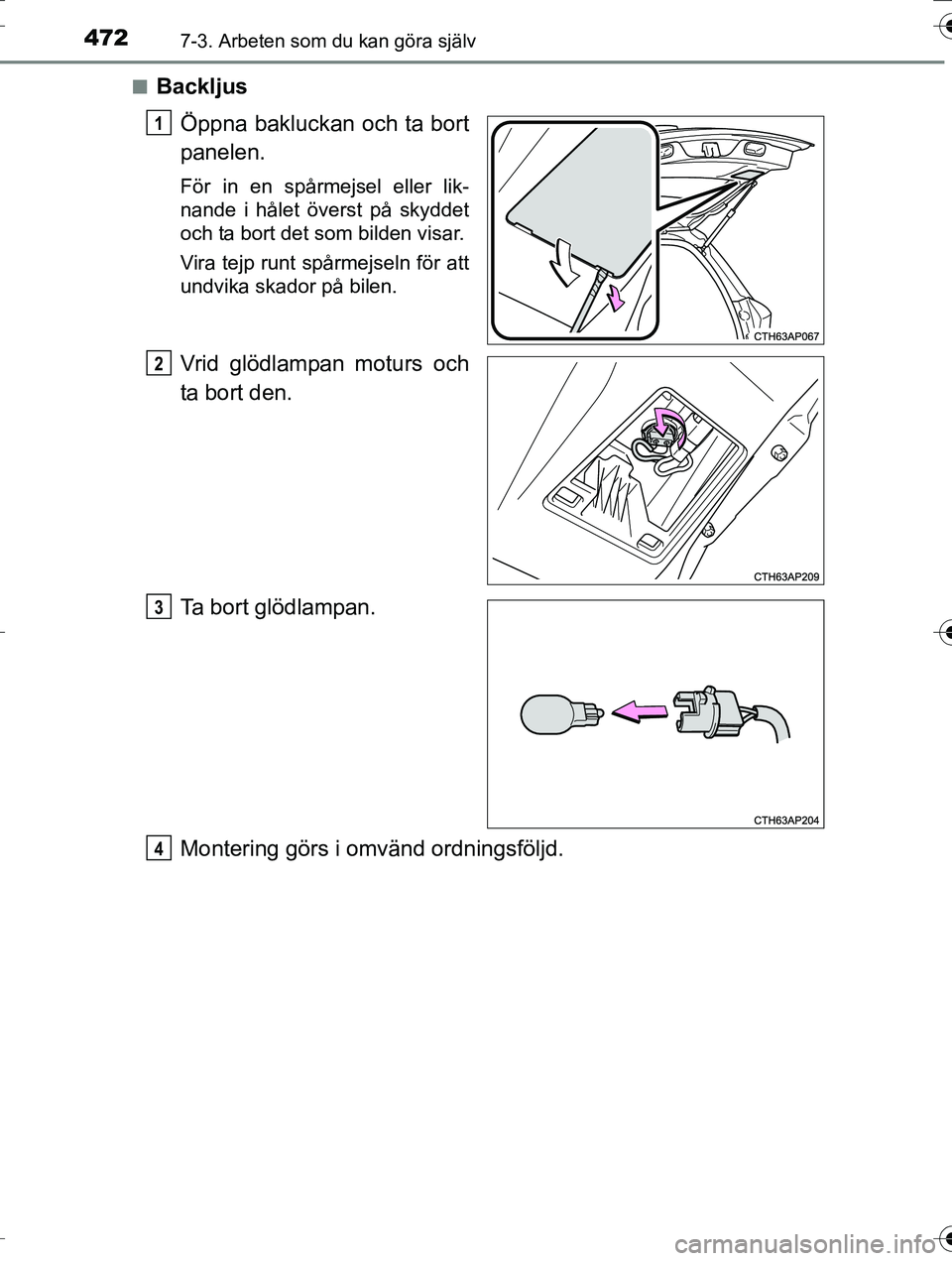

Backljus
Öppna bakluckan och ta bort
panelen.
För in en spårmejsel eller lik-
nande i hålet överst på skyddet
och ta bort det som bilden visar.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid glödlampan moturs och
ta bort den.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM12K53SE.book Page 472 Tuesday, April 5, 2016 12:02 PM
