Prüfen und Nachfüllen

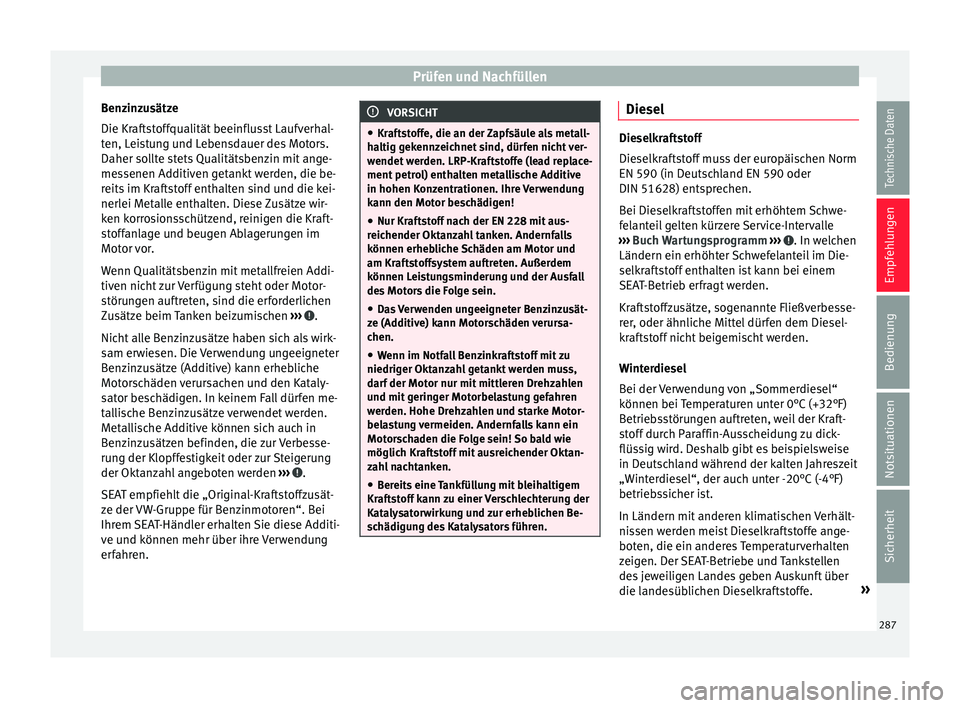

Benzinzusätze
Die Kr af
ts
toffqualität beeinflusst Laufverhal-
ten, Leistung und Lebensdauer des Motors.
Daher sollte stets Qualitätsbenzin mit ange-
messenen Additiven getankt werden, die be-
reits im Kraftstoff enthalten sind und die kei-
nerlei Metalle enthalten. Diese Zusätze wir-
ken korrosionsschützend, reinigen die Kraft-
stoffanlage und beugen Ablagerungen im
Motor vor.
Wenn Qualitätsbenzin mit metallfreien Addi-
tiven nicht zur Verfügung steht oder Motor-
störungen auftreten, sind die erforderlichen
Zusätze beim Tanken beizumischen ››› .
Nic ht
al

le Benzinzusätze haben sich als wirk-
sam erwiesen. Die Verwendung ungeeigneter
Benzinzusätze (Additive) kann erhebliche
Motorschäden verursachen und den Kataly-
sator beschädigen. In keinem Fall dürfen me-
tallische Benzinzusätze verwendet werden.
Metallische Additive können sich auch in
Benzinzusätzen befinden, die zur Verbesse-
rung der Klopffestigkeit oder zur Steigerung
der Oktanzahl angeboten werden ››› .
S EA
T empfieh

lt die „Original-Kraftstoffzusät-
ze der VW-Gruppe für Benzinmotoren“. Bei
Ihrem SEAT-Händler erhalten Sie diese Additi-
ve und können mehr über ihre Verwendung
erfahren. VORSICHT
● Kraf t

stoffe, die an der Zapfsäule als metall-
haltig gekennzeichnet sind, dürfen nicht ver-
wendet werden. LRP-Kraftstoffe (lead replace-
ment petrol) enthalten metallische Additive
in hohen Konzentrationen. Ihre Verwendung
kann den Motor beschädigen!
● Nur Kraftstoff nach der EN 228 mit aus-
reichender O
ktanzahl tanken. Andernfalls
können erhebliche Schäden am Motor und
am Kraftstoffsystem auftreten. Außerdem
können Leistungsminderung und der Ausfall
des Motors die Folge sein.
● Das Verwenden ungeeigneter Benzinzusät-
ze (Additiv
e) kann Motorschäden verursa-
chen.
● Wenn im Notfall Benzinkraftstoff mit zu
niedriger Okt
anzahl getankt werden muss,
darf der Motor nur mit mittleren Drehzahlen
und mit geringer Motorbelastung gefahren
werden. Hohe Drehzahlen und starke Motor-
belastung vermeiden. Andernfalls kann ein
Motorschaden die Folge sein! So bald wie
möglich Kraftstoff mit ausreichender Oktan-
zahl nachtanken.
● Bereits eine Tankfüllung mit bleihaltigem
Kraft
stoff kann zu einer Verschlechterung der
Katalysatorwirkung und zur erheblichen Be-
schädigung des Katalysators führen. Diesel
Dieselkraftstoff
Dieselk
r

aftstoff muss der europäischen Norm
EN 590 (in Deutschland EN 590 oder
DIN 51628) entsprechen.
Bei Dieselkraftstoffen mit erhöhtem Schwe-
felanteil gelten kürzere Service-Intervalle
››› Buch Wartungsprogramm ››› . In welchen
Ländern ein erhöhter Sc

hwefelanteil im Die-
selkraftstoff enthalten ist kann bei einem
SEAT-Betrieb erfragt werden.
Kraftstoffzusätze, sogenannte Fließverbesse-
rer, oder ähnliche Mittel dürfen dem Diesel-
kraftstoff nicht beigemischt werden.
Winterdiesel
Bei der Verwendung von „Sommerdiesel“
können bei Temperaturen unter 0°C (+32°F)
Betriebsstörungen auftreten, weil der Kraft-
stoff durch Paraffin-Ausscheidung zu dick-
flüssig wird. Deshalb gibt es beispielsweise
in Deutschland während der kalten Jahreszeit
„Winterdiesel“, der auch unter -20°C (-4°F)
betriebssicher ist.
In Ländern mit anderen klimatischen Verhält-
nissen werden meist Dieselkraftstoffe ange-
boten, die ein anderes Temperaturverhalten
zeigen. Der SEAT-Betriebe und Tankstellen
des jeweiligen Landes geben Auskunft über
die landesüblichen Dieselkraftstoffe. »
287
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Empfehlungen

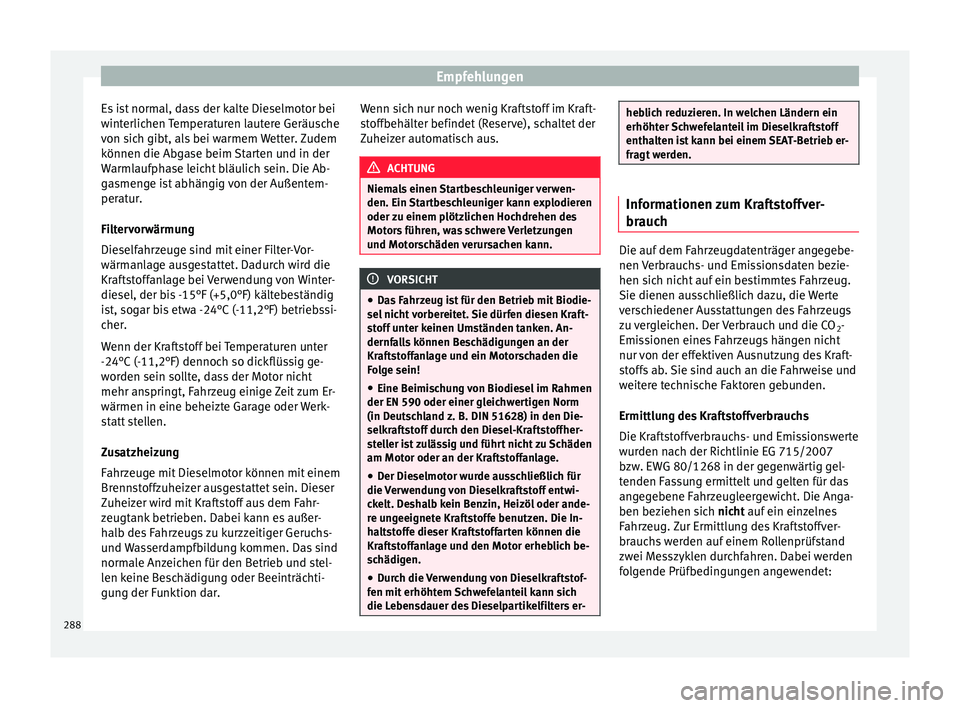

Es ist normal, dass der kalte Dieselmotor bei
w int
erlic
hen Temperaturen lautere Geräusche
von sich gibt, als bei warmem Wetter. Zudem
können die Abgase beim Starten und in der
Warmlaufphase leicht bläulich sein. Die Ab-
gasmenge ist abhängig von der Außentem-
peratur.
Filtervorwärmung
Dieselfahrzeuge sind mit einer Filter-Vor-
wärmanlage ausgestattet. Dadurch wird die
Kraftstoffanlage bei Verwendung von Winter-
diesel, der bis -15°F (+5,0°F) kältebeständig
ist, sogar bis etwa -24°C (-11,2°F) betriebssi-
cher.
Wenn der Kraftstoff bei Temperaturen unter
-24°C (-11,2°F) dennoch so dickflüssig ge-
worden sein sollte, dass der Motor nicht
mehr anspringt, Fahrzeug einige Zeit zum Er-
wärmen in eine beheizte Garage oder Werk-
statt stellen.
Zusatzheizung
Fahrzeuge mit Dieselmotor können mit einem
Brennstoffzuheizer ausgestattet sein. Dieser
Zuheizer wird mit Kraftstoff aus dem Fahr-
zeugtank betrieben. Dabei kann es außer-
halb des Fahrzeugs zu kurzzeitiger Geruchs-
und Wasserdampfbildung kommen. Das sind
normale Anzeichen für den Betrieb und stel-
len keine Beschädigung oder Beeinträchti-
gung der Funktion dar. Wenn sich nur noch wenig Kraftstoff im Kraft-
stoffbehält
er befindet (Reserve), schaltet der
Zuheizer automatisch aus. ACHTUNG
Niemals einen Startbeschleuniger verwen-
den. Ein St ar

tbeschleuniger kann explodieren
oder zu einem plötzlichen Hochdrehen des
Motors führen, was schwere Verletzungen
und Motorschäden verursachen kann. VORSICHT
● Das F

ahrzeug ist für den Betrieb mit Biodie-
sel nicht vorbereitet. Sie dürfen diesen Kraft-
stoff unter keinen Umständen tanken. An-
dernfalls können Beschädigungen an der
Kraftstoffanlage und ein Motorschaden die
Folge sein!
● Eine Beimischung von Biodiesel im Rahmen
der EN 590 oder einer gleich
wertigen Norm
(in Deutschland z. B. DIN 51628) in den Die-
selkraftstoff durch den Diesel-Kraftstoffher-
steller ist zulässig und führt nicht zu Schäden
am Motor oder an der Kraftstoffanlage.
● Der Dieselmotor wurde ausschließlich für
die Ver
wendung von Dieselkraftstoff entwi-
ckelt. Deshalb kein Benzin, Heizöl oder ande-
re ungeeignete Kraftstoffe benutzen. Die In-
haltstoffe dieser Kraftstoffarten können die
Kraftstoffanlage und den Motor erheblich be-
schädigen.
● Durch die Verwendung von Dieselkraftstof-
fen mit erhöht
em Schwefelanteil kann sich
die Lebensdauer des Dieselpartikelfilters er- heblich reduzieren. In welchen Ländern ein
erhöhter
Sc

hwefelanteil im Dieselkraftstoff
enthalten ist kann bei einem SEAT-Betrieb er-
fragt werden. Informationen zum Kraftstoffver-
brauc
h Die auf dem Fahrzeugdatenträger angegebe-
nen V
erbr

auchs- und Emissionsdaten bezie-
hen sich nicht auf ein bestimmtes Fahrzeug.
Sie dienen ausschließlich dazu, die Werte
verschiedener Ausstattungen des Fahrzeugs
zu vergleichen. Der Verbrauch und die CO 2-
Emissionen eines Fahrzeugs hängen nicht
nur von der effektiven Ausnutzung des Kraft-
stoffs ab. Sie sind auch an die Fahrweise und
weitere technische Faktoren gebunden.
Ermittlung des Kraftstoffverbrauchs
Die Kraftstoffverbrauchs- und Emissionswerte
wurden nach der Richtlinie EG 715/2007
bzw. EWG 80/1268 in der gegenwärtig gel-
tenden Fassung ermittelt und gelten für das
angegebene Fahrzeugleergewicht. Die Anga-
ben beziehen sich nicht auf ein einzelnes
Fahrzeug. Zur Ermittlung des Kraftstoffver-
brauchs werden auf einem Rollenprüfstand
zwei Messzyklen durchfahren. Dabei werden
folgende Prüfbedingungen angewendet:
288

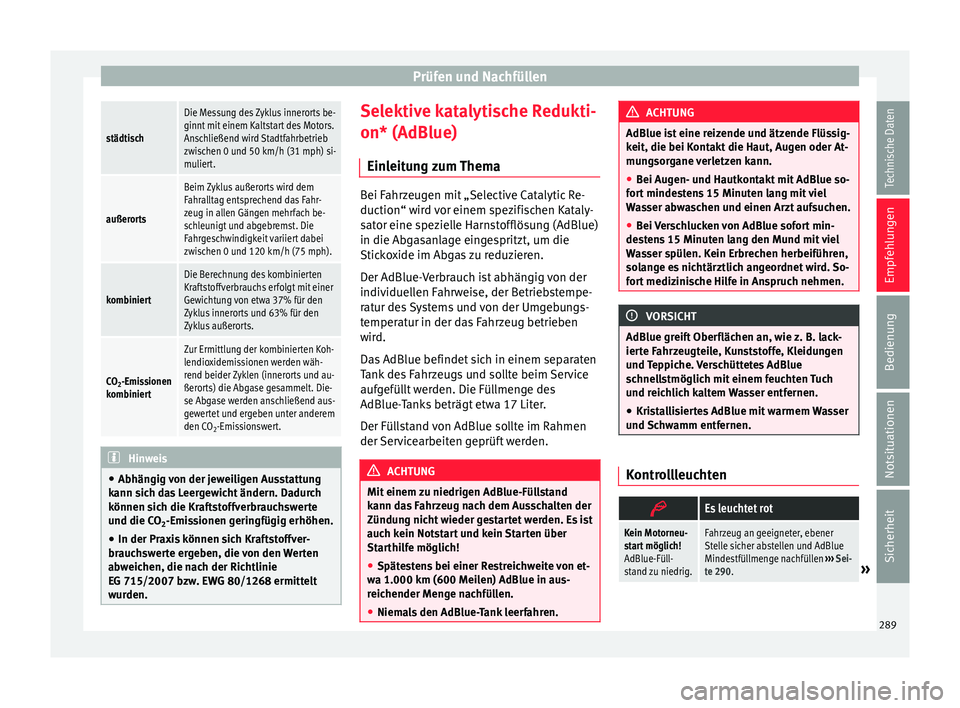

Prüfen und Nachfüllenstädtisch
Die Messung des Zyklus innerorts be-
ginnt mit einem Kaltstart des Motors.
Anschließend wird Stadtfahrbetrieb
zwischen 0 und 50 km/h (31 mph) si-
muliert.
außerorts
Beim Zyklus außerorts wird dem
Fahralltag entsprechend das Fahr-
zeug in allen Gängen mehrfach be-
schleunigt und abgebremst. Die
Fahrgeschwindigkeit variiert dabei
zwischen 0 und 120 km/h (75 mph).
kombiniert
Die Berechnung des kombinierten
Kraftstoffverbrauchs erfolgt mit einer
Gewichtung von etwa 37% für den
Zyklus innerorts und 63% für den
Zyklus außerorts.
CO
2-Emissionen
kombiniert
Zur Ermittlung der kombinierten Koh-
lendioxidemissionen werden wäh-
rend beider Zyklen (innerorts und au-
ßerorts) die Abgase gesammelt. Die-
se Abgase werden anschließend aus-
gewertet und ergeben unter anderem
den CO 2-Emissionswert. Hinweis
● Abhängig v

on der jeweiligen Ausstattung
kann sich das Leergewicht ändern. Dadurch
können sich die Kraftstoffverbrauchswerte
und die CO 2-Emissionen geringfügig erhöhen.
● In der Praxis können sich Kraftstoffver-
brauchsw
erte ergeben, die von den Werten
abweichen, die nach der Richtlinie
EG 715/2007 bzw. EWG 80/1268 ermittelt
wurden. Selektive katalytische Redukti-
on* (AdBlue)
Ein l
eit

ung zum Thema Bei Fahrzeugen mit „Selective Catalytic Re-
duction“ wir
d

vor einem spezifischen Kataly-
sator eine spezielle Harnstofflösung (AdBlue)
in die Abgasanlage eingespritzt, um die
Stickoxide im Abgas zu reduzieren.
Der AdBlue-Verbrauch ist abhängig von der
individuellen Fahrweise, der Betriebstempe-
ratur des Systems und von der Umgebungs-
temperatur in der das Fahrzeug betrieben
wird.
Das AdBlue befindet sich in einem separaten
Tank des Fahrzeugs und sollte beim Service
aufgefüllt werden. Die Füllmenge des
AdBlue-Tanks beträgt etwa 17 Liter.
Der Füllstand von AdBlue sollte im Rahmen
der Servicearbeiten geprüft werden. ACHTUNG
Mit einem zu niedrigen AdBlue-Füllstand
kann d a

s Fahrzeug nach dem Ausschalten der
Zündung nicht wieder gestartet werden. Es ist
auch kein Notstart und kein Starten über
Starthilfe möglich!
● Spätestens bei einer Restreichweite von et-
wa 1.000 km (600 Mei
len) AdBlue in aus-
reichender Menge nachfüllen.
● Niemals den AdBlue-Tank leerfahren. ACHTUNG
AdBlue ist eine reizende und ätzende Flüssig-
keit, die bei K ont

akt die Haut, Augen oder At-
mungsorgane verletzen kann.
● Bei Augen- und Hautkontakt mit AdBlue so-
fort
mindestens 15 Minuten lang mit viel
Wasser abwaschen und einen Arzt aufsuchen.
● Bei Verschlucken von AdBlue sofort min-
dest
ens 15 Minuten lang den Mund mit viel
Wasser spülen. Kein Erbrechen herbeiführen,
solange es nichtärztlich angeordnet wird. So-
fort medizinische Hilfe in Anspruch nehmen. VORSICHT
AdBlue greift Oberflächen an, wie z. B. lack-
iert e F

ahrzeugteile, Kunststoffe, Kleidungen
und Teppiche. Verschüttetes AdBlue
schnellstmöglich mit einem feuchten Tuch
und reichlich kaltem Wasser entfernen.
● Kristallisiertes AdBlue mit warmem Wasser
und Sc
hwamm entfernen. Kontrollleuchten

Es leuchtet rot
Kein Motorneu-
start möglich!
AdBlue-Füll-
stand zu niedrig.Fahrzeug an geeigneter, ebener
Stelle sicher abstellen und AdBlue
Mindestfüllmenge nachfüllen
››› Sei-
te 290.
» 289
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Empfehlungen

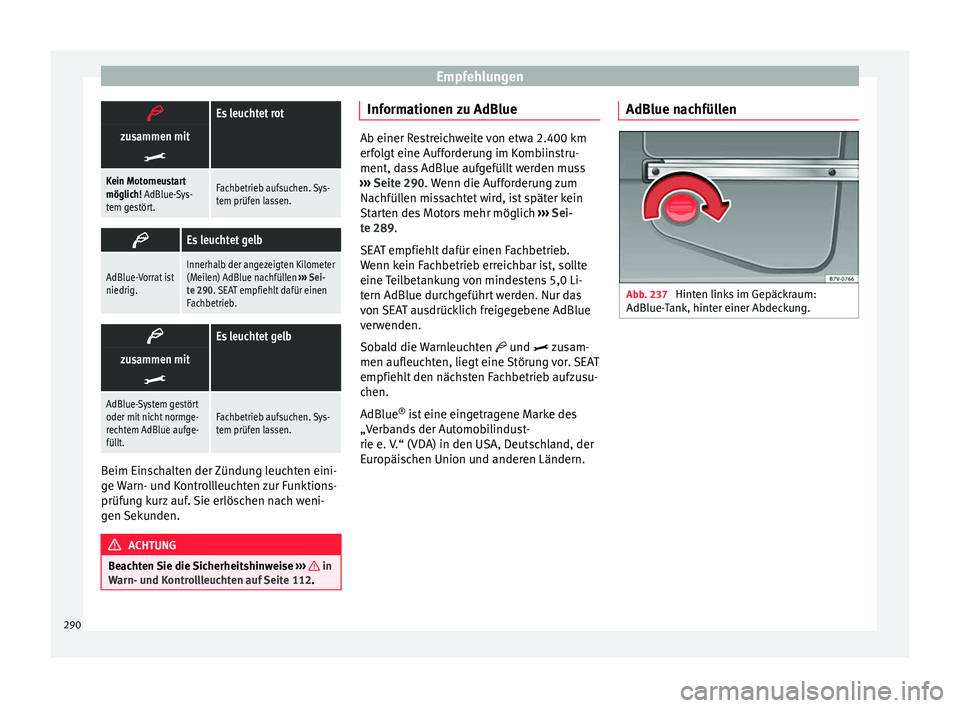

Es leuchtet rot
zusammen mit

Kein Motorneustart
möglich! AdBlue-Sys-
tem gestört.Fachbetrieb aufsuchen. Sys-
tem prüfen lassen.

Es leuchtet gelb
AdBlue-Vorrat ist
niedrig.Innerhalb der angezeigten Kilometer
(Meilen) AdBlue nachfüllen
››› Sei-
te 290. SEAT empfiehlt dafür einen
Fachbetrieb. 
Es leuchtet gelb
zusammen mit

AdBlue-System gestört
oder mit nicht normge-
rechtem AdBlue aufge-
füllt.Fachbetrieb aufsuchen. Sys-
tem prüfen lassen.
Beim Einschalten der Zündung leuchten eini-
ge Warn- und Kontrollleuchten zur Funktions-
prüfung kurz auf. Sie erlöschen nach weni-
gen Sekunden.
ACHTUNG
Beachten Sie die Sicherheitshinweise ››› in
Warn- und Kontrollleuchten auf Seite 112. Informationen zu AdBlue
Ab einer Restreichweite von etwa 2.400 km
erfolgt eine Aufforderung im Kombiinstru-
ment, dass AdBlue aufgefüllt werden muss
››› Seite 290. Wenn die Aufforderung zum
Nac hfül

len missachtet wird, ist später kein
Starten des Motors mehr möglich ››› Sei-
te 289.
SEA

T empfiehlt dafür einen Fachbetrieb.
Wenn kein Fachbetrieb erreichbar ist, sollte
eine Teilbetankung von mindestens 5,0 Li-
tern AdBlue durchgeführt werden. Nur das
von SEAT ausdrücklich freigegebene AdBlue
verwenden.
Sobald die Warnleuchten  und  zusam-
men aufleuchten, liegt eine Störung vor. SEAT
empfiehlt den nächsten Fachbetrieb aufzusu-
chen.
AdBlue ®
ist eine eingetragene Marke des
„Verbands der Automobilindust-
rie e. V.“ (VDA) in den USA, Deutschland, der
Europäischen Union und anderen Ländern. AdBlue nachfüllen Abb. 237
Hinten links im Gepäckraum: 290 AdBlue-Tank, hinter einer Abdeckung.

Prüfen und Nachfüllen

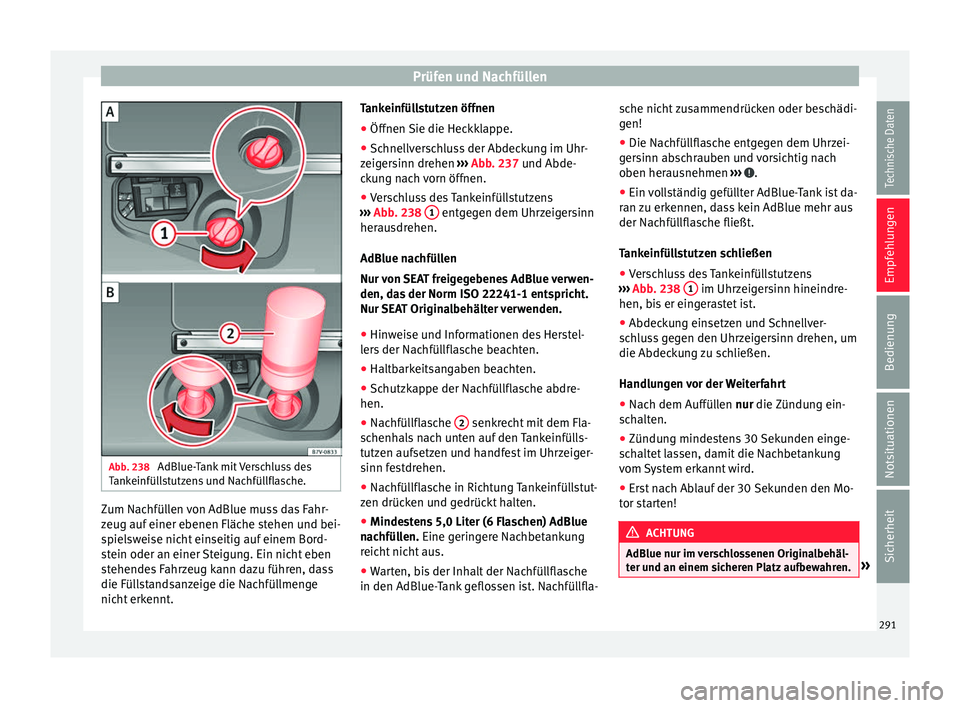

Abb. 238
AdBlue-Tank mit Verschluss des
T ank
einfül
lstutzens und Nachfüllflasche. Zum Nachfüllen von AdBlue muss das Fahr-
z
eug auf
einer e

benen Fläche stehen und bei-
spielsweise nicht einseitig auf einem Bord-
stein oder an einer Steigung. Ein nicht eben
stehendes Fahrzeug kann dazu führen, dass
die Füllstandsanzeige die Nachfüllmenge
nicht erkennt. Tankeinfüllstutzen öffnen
● Öffnen Sie die Heckklappe.
● Schnellverschluss der Abdeckung im Uhr-
zeiger
sinn drehen ››› Abb. 237 und Abde-
ckung nach vorn öffnen.
● Verschluss des Tankeinfüllstutzens
›››
Abb. 238 1 entgegen dem Uhrzeigersinn
her au
sdr
ehen.
AdBlue nachfüllen
Nur von SEAT freigegebenes AdBlue verwen-
den, das der Norm ISO 22241-1 entspricht.
Nur SEAT Originalbehälter verwenden.
● Hinweise und Informationen des Herstel-
lers
der Nachfüllflasche beachten.
● Haltbarkeitsangaben beachten.
● Schutzkappe der Nachfüllflasche abdre-
hen.
● Nachfüllflasche 2 senkrecht mit dem Fla-
s c
henh

als nach unten auf den Tankeinfülls-
tutzen aufsetzen und handfest im Uhrzeiger-
sinn festdrehen.
● Nachfüllflasche in Richtung Tankeinfüllstut-
zen drück
en und gedrückt halten.
● Mindestens 5,0 Liter (6 Flaschen) AdBlue
nachfül
len. Eine geringere Nachbetankung
reicht nicht aus.
● Warten, bis der Inhalt der Nachfüllflasche
in den AdBlue-T ank

geflossen ist. Nachfüllfla- sche nicht zusammendrücken oder beschädi-
gen!
●
Die Nac hfül

lflasche entgegen dem Uhrzei-
gers
inn abschrauben und vorsichtig nach
oben herausnehmen ››› .
● Ein vollständig gefüllter AdBlue-Tank ist da-
r an
z

u erkennen, dass kein AdBlue mehr aus
der Nachfüllflasche fließt.
Tankeinfüllstutzen schließen
● Verschluss des Tankeinfüllstutzens
›››
Abb. 238 1 im Uhrzeigersinn hineindre-
hen, b i
s
er eingerastet ist.
● Abdeckung einsetzen und Schnellver-
sch
luss gegen den Uhrzeigersinn drehen, um
die Abdeckung zu schließen.
Handlungen vor der Weiterfahrt
● Nach dem Auffüllen nur die Zündun
g ein-
schalten.
● Zündung mindestens 30 Sekunden einge-
sch
altet lassen, damit die Nachbetankung
vom System erkannt wird.
● Erst nach Ablauf der 30 Sekunden den Mo-
tor st
arten! ACHTUNG
AdBlue nur im verschlossenen Originalbehäl-
ter u nd an einem s

icheren Platz aufbewahren. » 291
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Empfehlungen
●
Niema l
s leere Lebensmitteldosen, Flaschen
oder andere Behälter zum Aufbewahren von
AdBlue benutzen, da Personen das enthalte-
ne AdBlue nicht immer erkennen können.
● AdBlue immer außerhalb der Reichweite
von Kindern aufbewahr
en.VORSICHT
● Nur d as

von SEAT ausdrücklich freigegebe-
ne AdBlue verwenden. Die Verwendung eines
anderen AdBlue kann ein Motorschaden ver-
ursachen!
● Niemals Wasser oder Zusatzstoffe dem
AdBlue beimisc
hen. Schäden, die durch die
Beimischung entstehen, sind von der Ge-
währleistung ausgeschlossen.
● Niemals AdBlue in den Diesel-Kraftstoff-
tank fül
len! Andernfalls kann ein Motorscha-
den die Folge sein!
● Nachfüllflasche nicht permanent im Fahr-
zeug mitführen. D
urch Temperaturschwan-
kungen und Beschädigungen kann die Fla-
sche undicht werden und das AdBlue den
Fahrzeuginnenraum beschädigen. Umwelthinweis
Nachfüllflasche umweltgerecht entsorgen. Hinweis
Geeignete AdBlue-Nachfüllflaschen sind bei
einem S EA

T-Betrieb erhältlich. Vorbereitungen zu Arbeiten im
Mot
orr
aum
Ein

leitung zum Thema Vor allen Arbeiten im Motorraum das Fahr-
zeug immer auf
einem w

aagerechten und
tragfähigen Untergrund sicher abstellen.
Der Motorraum eines Fahrzeugs ist ein ge-
fährlicher Bereich. Niemals Arbeiten am Mo-
tor und im Motorraum durchführen, wenn
man nicht mit den notwendigen Handlungen
und den allgemein gültigen Sicherheitsvor-
kehrungen vertraut ist und wenn falsche Be-
triebsmittel und Betriebsflüssigkeiten sowie
ungeeignete Werkzeuge zur Verfügung ste-
hen ››› ! Andernfalls alle Arbeiten bei ei-
nem F ac
hbetrie

b durchführen lassen. Schwe-
re Verletzungen können durch unsachgemä-
ße Arbeiten verursacht werden. ACHTUNG
Unbeabsichtigte Fahrzeugbewegungen wäh-
rend der W

artungsarbeiten können schwere
Verletzungen verursachen.
● Niemals unter dem Fahrzeug arbeiten,
wenn es
nicht gegen Wegrollen gesichert ist.
Wenn unter dem Fahrzeug gearbeitet wird,
während die Räder den Boden berühren,
muss das Fahrzeug auf einer Ebene stehen,
die Räder müssen blockiert und der Fahr-
zeugschlüssel aus dem Zündschloss abgezo-
gen sein. ●
Wenn u nt

er dem Fahrzeug gearbeitet wer-
den soll, muss das Fahrzeug zusätzlich mit
geeigneten Unterstellböcken sicher abge-
stützt werden. Der Wagenheber reicht für die-
sen Zweck nicht aus und kann versagen, was
zu schweren Verletzungen führen kann. ACHTUNG
Der Motorraum jedes Fahrzeugs ist ein ge-
fährlic her Ber

eich und kann schwere Verlet-
zungen verursachen!
● Bei allen Arbeiten immer äußerst umsichtig
und v
orsichtig sein sowie die allgemein gülti-
gen Sicherheitsvorkehrungen beachten. Nie-
mals ein persönliches Risiko eingehen.
● Niemals Arbeiten am Motor und im Motor-
raum durc
hführen, wenn man nicht mit den
notwendigen Handlungen vertraut ist. Wenn
man unsicher ist, was zu tun ist, die notwen-
digen Arbeiten von einem Fachbetrieb durch-
führen lassen. Nicht ordnungsgemäß durch-
geführte Arbeiten können schwere Verletzun-
gen zur Folge haben.
● Niemals die Motorraumklappe öffnen oder
sch
ließen, solange Dampf oder Kühlmittel
austritt. Sie können schwere Verbrennungen
verursachen. Immer warten, bis man keinen
Dampf oder Kühlmittel mehr aus dem Motor-
raum austreten hört und sieht.
● Immer den Motor abkühlen lassen, bevor
die Motorraumk
lappe geöffnet wird.292

Prüfen und Nachfüllen
●
Heiße T ei
le des Motors oder der Abgasanla-
ge können bei Berührung die Haut verbren-
nen.
● Wenn der Motor sich abgekühlt hat, ist vor
dem Öffnen der Motorr
aumklappe folgendes
zu beachten:
–Schalten Sie die elektronische Parkbrem-
se ein und bringen Sie den Wählhebel in
Position P bzw. den Schalthebel in die
Neutralstellung.
– Ziehen Sie den Fahrzeugschlüssel vom
Zündschloss ab.
– Halten Sie Kinder stets vom Motorraum
fern und lassen Sie sie niemals unbeauf-
sichtigt.
● Das Motorkühlsystem steht bei heißen Mo-
tor unt
er Druck. Öffnen Sie niemals bei hei-
ßen Motor den Deckel des Motorkühlmitte-
lausgleichsbehälters. Dadurch kann Kühlmit-
tel herausspritzen und schwere Verbrennun-
gen und Verletzungen verursachen.
– Drehen Sie den Deckel langsam und sehr
vorsichtig gegen den Uhrzeigersinn und
drücken Sie dabei den Deckel leicht nach
unten.
– Schützen Sie stets das Gesicht, die Hän-
de und Arme vor heißem Motorkühlmittel
oder Dampf mit einem großen, dicken
Lappen.
● Beim Nachfüllen keine Betriebsflüssigkei-
ten auf Mot
orteile oder die Abgasanlage gie-
ßen. Die vergossenen Betriebsflüssigkeiten
können einen Brand verursachen. ACHTUNG
Hochspannung der elektrischen Anlage kann
Stroms c

hläge, Verbrennungen, schwere Ver-
letzungen und den Tod verursachen!
● Niemals die elektrischen Anlage kurzschlie-
ßen. Die Fahrz
eugbatterie könnte explodie-
ren.
● Um das Risiko eines Stromschlags und
sch
werer Verletzungen zu reduzieren, wäh-
rend der Motor läuft oder gestartet wird, fol-
gendes beachten:
– Niemals die elektrischen Leitungen der
Zündanlage berühren.
– Niemals die Stromkabel und Anschlüsse
der Gasentladungslampen berühren. ACHTUNG
Im Motorraum befinden sich drehende Teile,
die sc h

were Verletzungen verursachen kön-
nen.
● Niemals in den Bereich oder in den Kühler-
ventil
ator fassen. Das Berühren der Rotor-
blätter kann schwere Verletzungen verursa-
chen. Der Ventilator ist temperaturgesteuert
und kann sich selbstständig einschalten –
auch bei ausgeschalteter Zündung oder aus
dem Zündschloss abgezogenem Fahrzeug-
schlüssel.
● Wenn beim Startvorgang oder bei laufen-
dem Motor Arbeiten dur
chgeführt werden
müssen, geht eine lebensbedrohende Gefahr
von sich drehenden Teilen (z.B. Keilrippenrie-
men, Generator, Kühlerventilator) und von der Hochspannungszündanlage aus. Immer
höchs
t

e Sorgfalt walten lassen.
– Immer darauf achten, dass sich keine
Körperteile, Schmuck, Krawatten, lose
Kleidungsstücke und lange Haare in dreh-
enden Motorteilen verfangen können. Vor
Ausführung der Arbeiten immer Schmuck
(Ketten, usw.) und Krawatten ausziehen,
lange Haare hochbinden und alle Klei-
dungsstücke eng am Körper zum Anlie-
gen bringen, um zu vermeiden, dass sie
sich an den Motorteilen verfangen.
– Immer extrem vorsichtig und niemals un-
achtsam das Gaspedal betätigen. Das
Fahrzeug kann sich auch bei eingeschal-
teter Parkbremse in Bewegung setzen.
● Keine Gegenstände wie z. B. Putzlappen
oder Werkz
eug im Motorraum liegen lassen.
Zurückgelassene Gegenstände können Funk-
tionsstörungen, Motorschäden und einen
Brand verursachen. ACHTUNG
Betriebsflüssigkeiten und einige Materialien
im Motorr aum s

ind leicht entflammbar und
können Brände und schwere Verletzungen
verursachen!
● Niemals rauchen.
● Niemals in der Nähe von offenen Flammen
oder Funk
en arbeiten.
● Niemals Betriebsflüssigkeiten über den
Motor gießen. Diese k
önnen sich an heißen » 293
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Empfehlungen

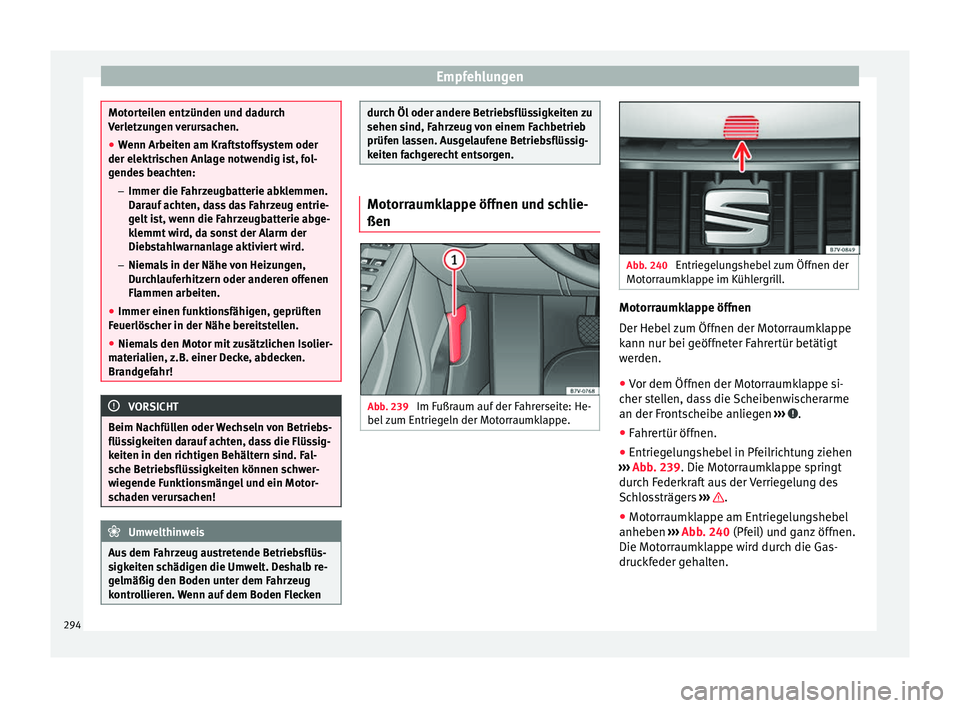

Motorteilen entzünden und dadurch
Verl
etz
ungen verursachen.
● Wenn Arbeiten am Kraftstoffsystem oder
der elektris
chen Anlage notwendig ist, fol-
gendes beachten:
– Immer die Fahrzeugbatterie abklemmen.
Darauf achten, dass das Fahrzeug entrie-
gelt ist, wenn die Fahrzeugbatterie abge-
klemmt wird, da sonst der Alarm der
Diebstahlwarnanlage aktiviert wird.
– Niemals in der Nähe von Heizungen,
Durchlauferhitzern oder anderen offenen
Flammen arbeiten.
● Immer einen funktionsfähigen, geprüften
Feuerlösc
her in der Nähe bereitstellen.
● Niemals den Motor mit zusätzlichen Isolier-
materi
alien, z.B. einer Decke, abdecken.
Brandgefahr! VORSICHT
Beim Nachfüllen oder Wechseln von Betriebs-
flüss igk

eiten darauf achten, dass die Flüssig-
keiten in den richtigen Behältern sind. Fal-
sche Betriebsflüssigkeiten können schwer-
wiegende Funktionsmängel und ein Motor-
schaden verursachen! Umwelthinweis
Aus dem Fahrzeug austretende Betriebsflüs-
sigk eit

en schädigen die Umwelt. Deshalb re-
gelmäßig den Boden unter dem Fahrzeug
kontrollieren. Wenn auf dem Boden Flecken durch Öl oder andere Betriebsflüssigkeiten zu
sehen sind, F
ahr

zeug von einem Fachbetrieb
prüfen lassen. Ausgelaufene Betriebsflüssig-
keiten fachgerecht entsorgen. Motorraumklappe öffnen und schlie-
ßen
Abb. 239
Im Fußraum auf der Fahrerseite: He-
bel
z

um Entriegeln der Motorraumklappe. Abb. 240
Entriegelungshebel zum Öffnen der
Motorr aumk

lappe im Kühlergrill. Motorraumklappe öffnen
D
er He
bel

zum Öffnen der Motorraumklappe
kann nur bei geöffneter Fahrertür betätigt
werden.
● Vor dem Öffnen der Motorraumklappe si-
cher st
ellen, dass die Scheibenwischerarme
an der Frontscheibe anliegen ››› .
● Fahrertür öffnen.
● Entriegelungshebel in Pfeilrichtung ziehen
› ›
›

Abb. 239. Die Motorraumklappe springt
durch Federkraft aus der Verriegelung des
Schlossträgers ››› .
● Motorraumklappe am Entriegelungshebel
anhe ben
›
›

› Abb. 240 (Pfeil) und ganz öffnen.
Die Motorraumklappe wird durch die Gas-
druckfeder gehalten.
294
