2016 Peugeot Partner Betriebsanleitung (in German)

23
Öffnen/Schließen
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015
Praktisch
Es besteht die Möglichkeit, mit
geöffneter rechter Tür zu fahren, um
den Transport langer Gegenstände zu
ermöglichen. Die linke Tür wird durch
den "gelb" gekennzeichneten Riegel am
unteren Türrand geschlossen gehalten.
Die geschlossene Tür darf nicht zur
Ladungssicherung verwendet werden.
Das Fahren mit geöffneter rechter Tür
wird geduldet. Beachten Sie bei Nutzung
die Sicherheitsvorschriften, um andere
Verkehrsteilnehmer auf die Ladung
hinzuweisen.

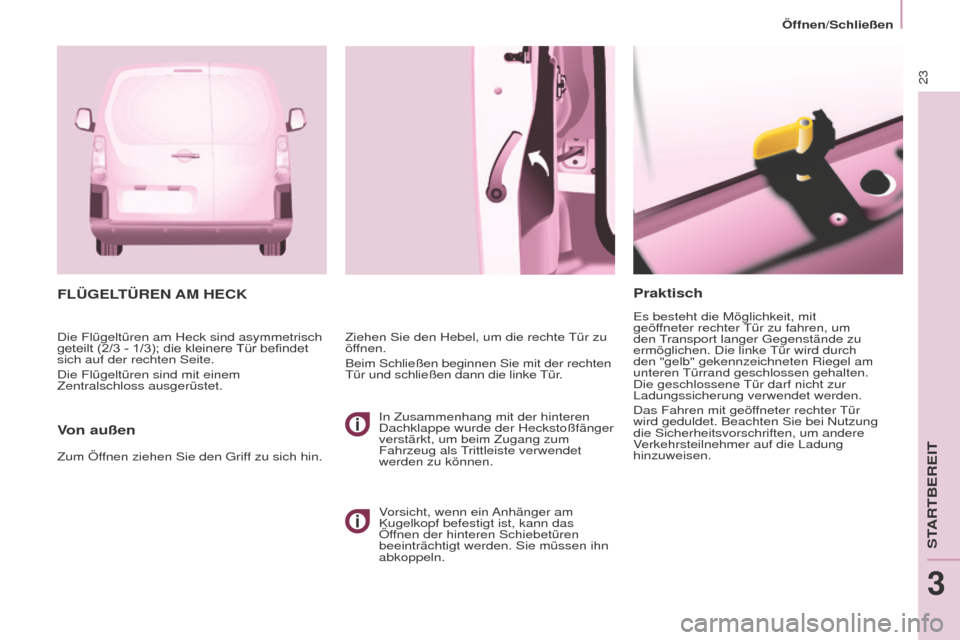

FLÜGELTÜREN AM HECK
Von außen
Ziehen Sie den Hebel, um die rechte Tür zu
öffnen.
Beim Schließen beginnen Sie mit der rechten
Tür und schließen dann die linke Tür.
Zum Öffnen ziehen Sie den Griff zu sich hin. Die Flügeltüren am Heck sind asymmetrisch
geteilt (2/3 - 1/3); die kleinere Tür befindet sich auf der rechten Seite.
Die Flügeltüren sind mit einem
Zentralschloss ausgerüstet. In Zusammenhang mit der hinteren
Dachklappe wurde der Heckstoßfänger
verstärkt, um beim Zugang zum
Fahrzeug als T

rittleiste verwendet
werden zu können.
Vorsicht, wenn ein Anhänger am
Kugelkopf befestigt ist, kann das
Öffnen der hinteren Schiebetüren
beeinträchtigt werden. Sie müssen ihn
abkoppeln.
STARTBEREIT
3

24
Öffnen/Schließen
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015

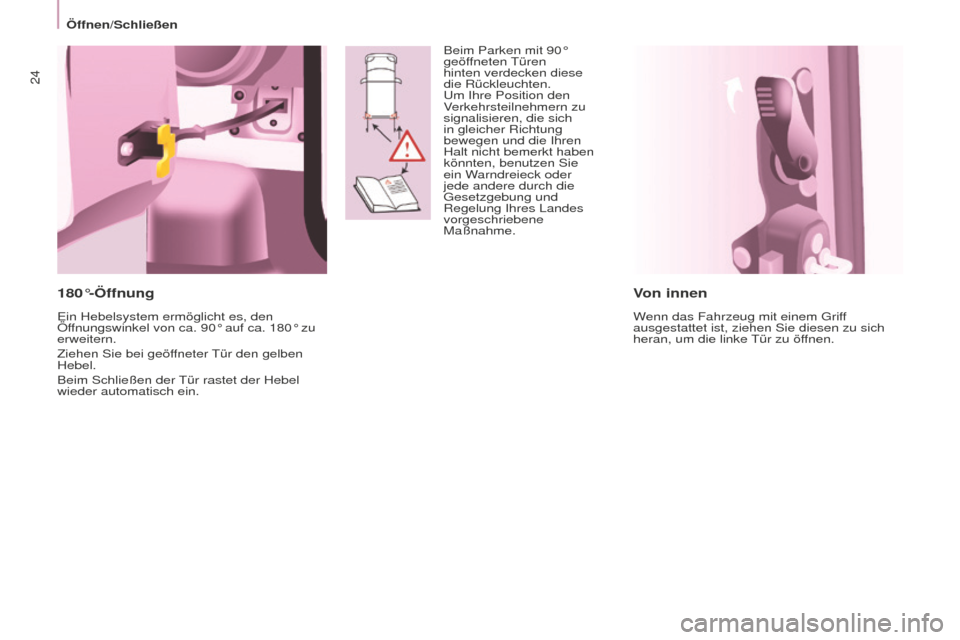

Von innen
Wenn das Fahrzeug mit einem Griff
ausgestattet ist, ziehen Sie diesen zu sich
heran, um die linke Tür zu öffnen.
180°-Öffnung
Ein Hebelsystem ermöglicht es, den
Öffnungswinkel von ca. 90° auf ca. 180° zu
erweitern.
Ziehen Sie bei geöffneter Tür den gelben
Hebel.
Beim Schließen der Tür rastet der Hebel
wieder automatisch ein.Beim Parken mit 90°
geöffneten Türen
hinten verdecken diese
die Rückleuchten.
Um Ihre Position den
Verkehrsteilnehmern zu
signalisieren, die sich
in gleicher Richtung
bewegen und die Ihren
Halt nicht bemerkt haben
könnten, benutzen Sie
ein Warndreieck oder
jede andere durch die
Gesetzgebung und
Regelung Ihres Landes
vorgeschriebene
Maßnahme.

25
Öffnen/Schließen
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015

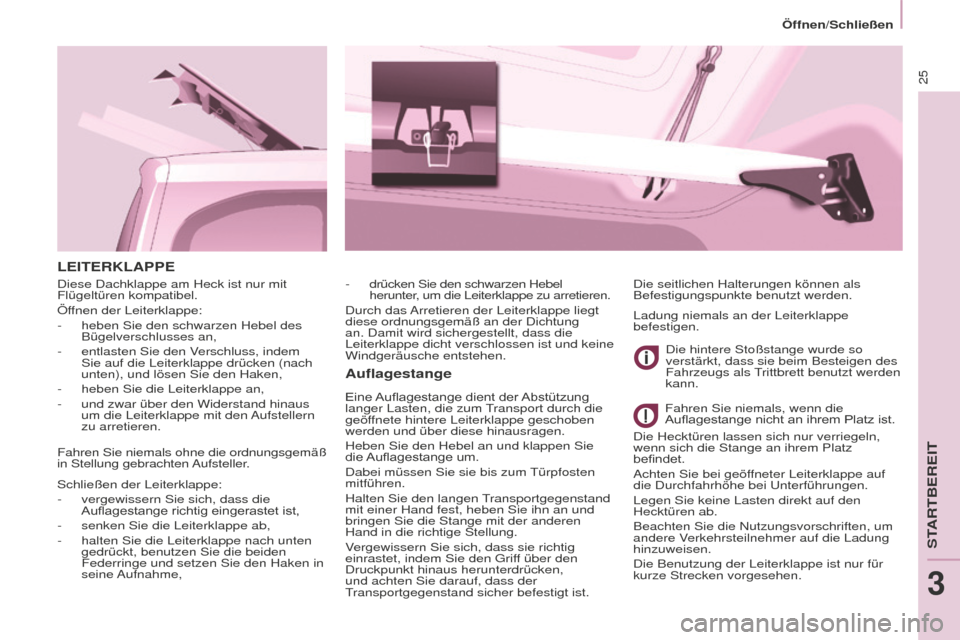

LEITERKLAPPE
Auflagestange
Eine Auflagestange dient der Abstützung langer Lasten, die zum Transport durch die
geöffnete hintere Leiterklappe geschoben
werden und über diese hinausragen.
Heben Sie den Hebel an und klappen Sie
die
Auflagestange um.
Dabei müssen Sie sie bis zum

Türpfosten
mitführen.
Halten Sie den langen Transportgegenstand
mit einer Hand fest, heben Sie ihn an und
bringen Sie die Stange mit der anderen
Hand in die richtige Stellung.
Vergewissern Sie sich, dass sie richtig
einrastet, indem Sie den Griff über den
Druckpunkt hinaus herunterdrücken,
und achten Sie darauf, dass der
Transportgegenstand sicher befestigt ist. Die hintere Stoßstange wurde so
verstärkt, dass sie beim Besteigen des
Fahrzeugs als Trittbrett benutzt werden
kann.
Fahren Sie niemals, wenn die
Auflagestange
nicht an ihrem Platz ist.
Die seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
-
drücken Sie den schwarzen Hebel
herunter
, um die Leiterklappe zu arretieren.
Durch das Arretieren der Leiterklappe liegt
diese ordnungsgemäß an der Dichtung
an. Damit wird sichergestellt, dass die
Leiterklappe dicht verschlossen ist und keine
Windgeräusche entstehen.
Schließen der Leiterklappe:
-
vergewissern Sie sich, dass die
Auflagestange richtig eingerastet ist,
- senken Sie die Leiterklappe ab,
- halten Sie die Leiterklappe nach unten
gedrückt, benutzen Sie die beiden
Federringe und setzen Sie den Haken in
seine Aufnahme,
Diese Dachklappe am Heck ist nur mit
Flügeltüren kompatibel.
Öffnen der Leiterklappe:
-
heben Sie den schwarzen Hebel des
Bügelverschlusses an,
-
entlasten Sie den Verschluss, indem
Sie auf die Leiterklappe drücken (nach
unten), und lösen Sie den Haken,
-
heben Sie die Leiterklappe an,
- und zwar über den Widerstand hinaus
um die Leiterklappe mit den Aufstellern
zu arretieren.
Fahren Sie niemals ohne die ordnungsgemäß

in Stellung gebrachten Aufsteller. Ladung niemals an der Leiterklappe
befestigen.
Die Hecktüren lassen sich nur verriegeln,
wenn sich die Stange an ihrem Platz
befindet.
Achten Sie bei geöffneter Leiterklappe auf
die Durchfahrhöhe bei Unterführungen.
Legen Sie keine Lasten direkt auf den
Hecktüren ab.
Beachten Sie die Nutzungsvorschriften, um
andere Verkehrsteilnehmer auf die Ladung
hinzuweisen.
Die Benutzung der Leiterklappe ist nur für
kurze Strecken vorgesehen.
STARTBEREIT
3

26
Öffnen/Schließen
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015

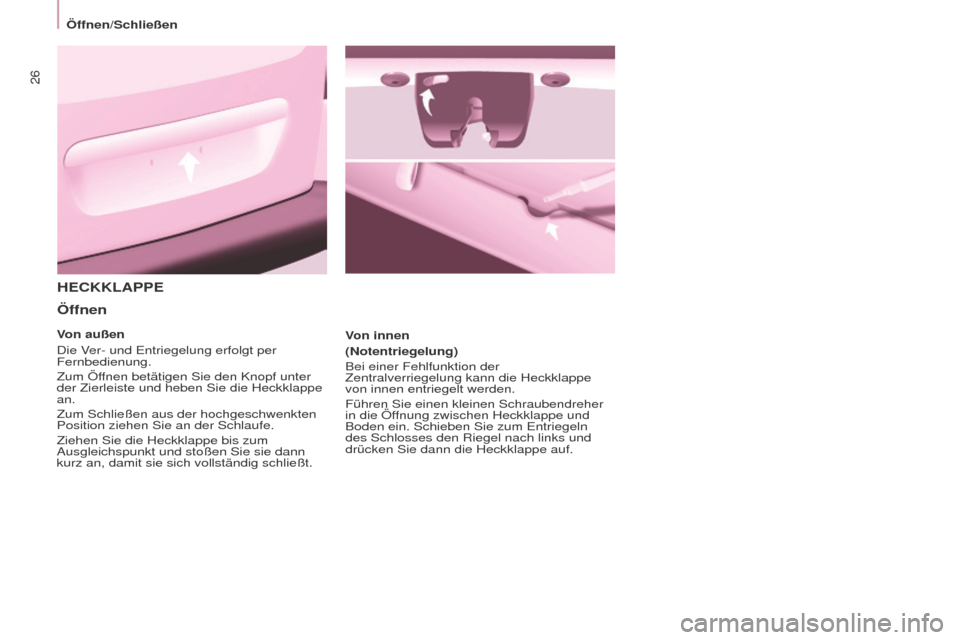

HECKKLAPPE
Öffnen
Von innen
(Notentriegelung)
Bei einer Fehlfunktion der
Zentralverriegelung kann die Heckklappe
von innen entriegelt werden.
Führen Sie einen kleinen Schraubendreher
in die Öffnung zwischen Heckklappe und
Boden ein. Schieben Sie zum Entriegeln
des Schlosses den Riegel nach links und
drücken Sie dann die Heckklappe auf.
Von außen
Die Ver- und Entriegelung erfolgt per
Fernbedienung.
Zum Öffnen betätigen Sie den Knopf unter
der Zierleiste und heben Sie die Heckklappe
an.
Zum Schließen aus der hochgeschwenkten
Position ziehen Sie an der Schlaufe.
Ziehen Sie die Heckklappe bis zum
Ausgleichspunkt und stoßen Sie sie dann
kurz an, damit sie sich vollständig schließt.

27
Öffnen/Schließen
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015
Das Fahren mit verriegelten Türen
kann Rettungskräften im Notfall den
Zugang zum Fahrzeuginnenraum
erschweren.

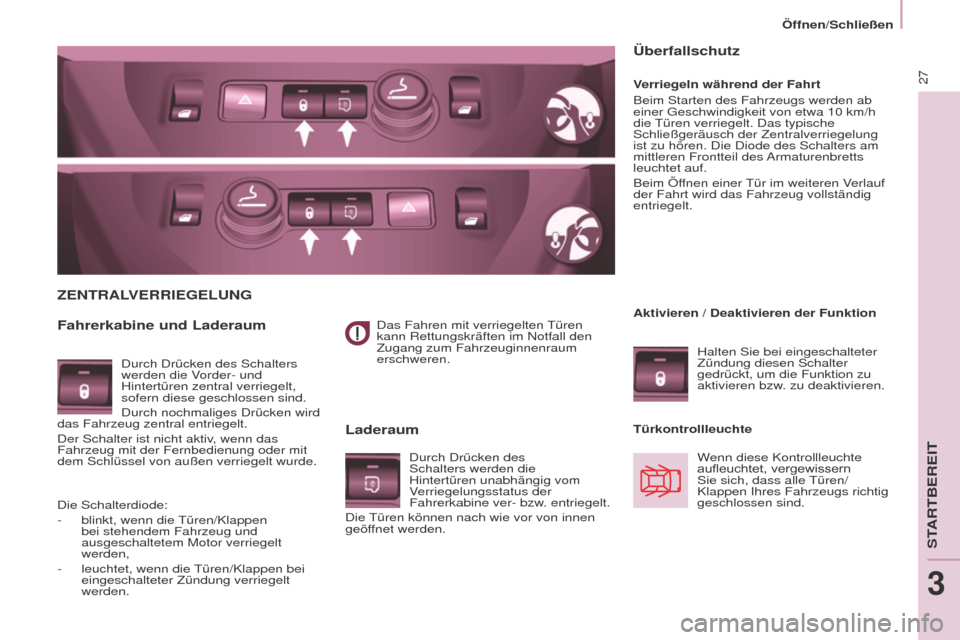

ZENTRALVERRIEGELUNG
Fahrerkabine und LaderaumLaderaum
Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden ab
einer Geschwindigkeit von etwa 10
km/h
die

Türen verriegelt. Das typische
Schließgeräusch der Zentralverriegelung
ist zu hören. Die Diode des Schalters am
mittleren Frontteil des Armaturenbretts
leuchtet auf.
Beim Öffnen einer Tür im weiteren Verlauf
der Fahrt wird das Fahrzeug vollständig
entriegelt.
Überfallschutz
Durch Drücken des Schalters
werden die Vorder- und
Hintertüren zentral verriegelt,
sofern diese geschlossen sind.
Durch nochmaliges Drücken wird
das Fahrzeug zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das
Fahrzeug mit der Fernbedienung oder mit
dem Schlüssel von außen verriegelt wurde. Aktivieren / Deaktivieren der Funktion
Halten Sie bei eingeschalteter
Zündung diesen Schalter
gedrückt, um die Funktion zu
aktivieren bzw. zu deaktivieren.
Türkontrollleuchte Wenn diese Kontrollleuchte
aufleuchtet,
vergewissern Sie sich, dass alle Türen/
Klappen Ihres Fahrzeugs richtig
geschlossen sind.
Durch Drücken des
Schalters werden die
Hintertüren unabhängig vom
V

erriegelungsstatus der
Fahrerkabine ver- bzw. entriegelt.
Die Türen können nach wie vor von innen
geöffnet werden.
Die Schalterdiode:
-
blinkt, wenn die Türen/Klappen
bei stehendem Fahrzeug und
ausgeschaltetem Motor verriegelt
werden,
-
leuchtet, wenn die Türen/Klappen bei
eingeschalteter Zündung verriegelt
werden.
STARTBEREIT
3

28
Bedienungseinheit
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015

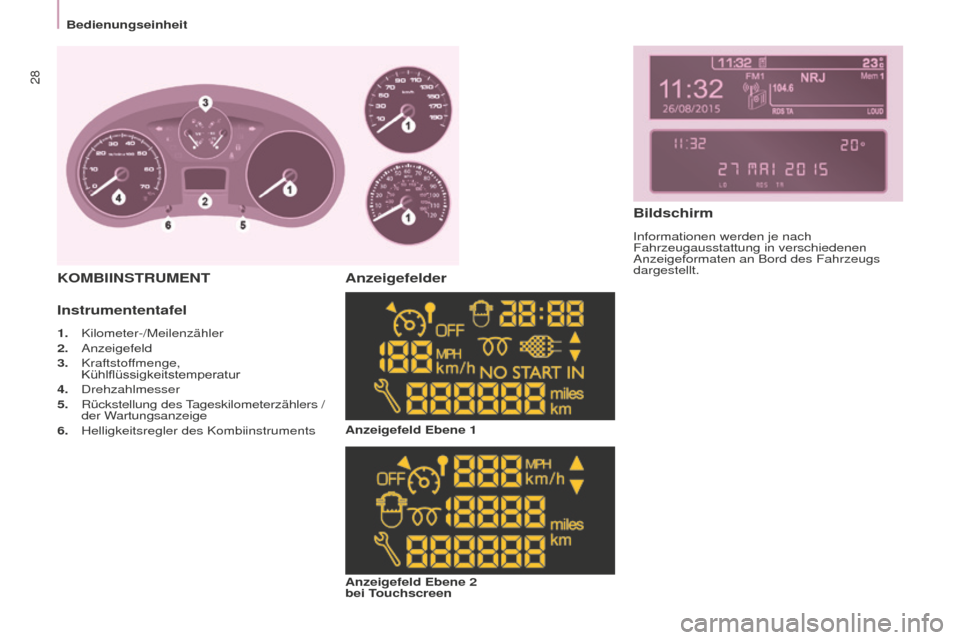

KOMBIINSTRUMENT
Instrumententafel
1. Kilometer-/Meilenzähler
2. Anzeigefeld
3. Kraftstof

fmenge,
Kühlflüssigkeitstemperatur
4.
Drehzahlmesser
5. Rückstellung des T

ageskilometerzählers /
der Wartungsanzeige
6.
Helligkeitsregler des Kombiinstruments
Anzeigefelder
Anzeigefeld Ebene 1
Anzeigefeld Ebene 2

bei T

ouchscreen
Bildschirm
Informationen werden je nach
Fahrzeugausstattung in verschiedenen
Anzeigeformaten an Bord des Fahrzeugs
dargestellt.

29
Bedienungseinheit
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015
Mittelkonsole mit Bildschirm
Kombiinstrument ohne Bildschirm-
Drehen Sie den Schalter nach links: 24H
oder 12H wird angezeigt.
-
Drehen Sie den Schalter nach rechts,
um 24H oder 12H auszuwählen.
-
Drehen Sie den Schalter nach links,
um den Vorgang der Uhreinstellung zu
beenden.
Nach ungefähr 30
Sekunden ohne weitere
Aktion erscheint wieder die aktuelle

Anzeige.

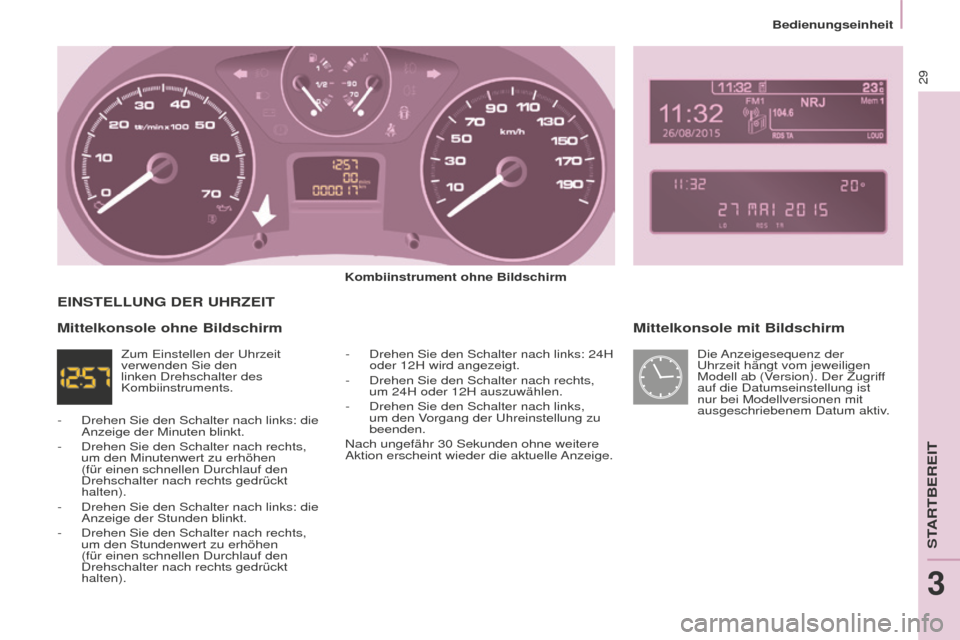

EINSTELLUNG DER UHRZEIT
Mittelkonsole ohne Bildschirm
Zum Einstellen der Uhrzeit
verwenden Sie den
linken Drehschalter des
Kombiinstruments. Die Anzeigesequenz der
Uhrzeit hängt vom jeweiligen
Modell ab (Version). Der Zugriff
auf die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum aktiv.
-
Drehen Sie den Schalter nach links: die
Anzeige der Minuten blinkt.
-
Drehen Sie den Schalter nach rechts,
um den Minutenwert zu erhöhen
(für einen schnellen Durchlauf den
Drehschalter nach rechts gedrückt
halten).
-
Drehen Sie den Schalter nach links: die
Anzeige der Stunden blinkt.
-
Drehen Sie den Schalter nach rechts,
um den Stundenwert zu erhöhen
(für einen schnellen Durchlauf den
Drehschalter nach rechts gedrückt
halten).
STARTBEREIT
3

30
Bedienungseinheit
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015
Bildschirm C
Drücken Sie auf die Taste MENU.
Wählen Sie mit den
Pfeilen die Funktion
BENUTZERANPASSUNG-
KONFIGURATION an.
Drücken Sie auf OK, um die Wahl
zu bestätigen. Wählen Sie mit den Pfeilen die
Funktion KONFIGURATION
ANZEIGE an.
Drücken Sie auf OK, um die Wahl
zu bestätigen.
Wählen Sie mit den Pfeilen die
Funktion EINSTELLUNG DATUM
UND UHRZEIT an.Drücken Sie auf OK, um die Wahl
zu bestätigen.
Stellen Sie die Parameter
nacheinander ein, indem Sie mit
der OK-Taste bestätigen.
Wählen Sie dann das Feld OK auf
dem Bildschirm und bestätigen
Sie.
