Bedienungsanleitung zum Herunterladen auf Ihr Smartphone.zum Anzeigen auf dem Touchscreen Ihres Fahrzeugs.
Zoom auf die Audio- und Telematikfunktionen Zugang zu bestimmten Fahrhilfen
Online-Bedienungsanleitung :
http://public.servicebox.peugeot.com/ddb/
Die Anwendung Star t MyPeugeot ist für Ihr Fahrzeug
verfügbar und ermöglicht Ihnen, Ihren neuen Peugeot
kennenzulernen.App Store für die CarPlay
®-fähigen Smartphones
und Google Play für die MirrorLinkTM-fähigen
Smartphones.
Sie finden die vollständige Bedienungsanleitung
online im Internet. Zusammenfassung der wichtigsten Ausrüstungen und
ihrer Einstellungen
So wird Interaktivität von Star t MyPeugeot im
Querformat über den Touchscreen möglich. Die Synchronisierung des Smartphones ermöglicht
es dem Nutzer, die für die CarPlay
® und MirrorLinkTM-
Technologie des Smartphones geeigneten
Anwendungen anzuzeigen.
Wählen Sie auf der Empfangsseite mit den
verschiedenen Modellen die gewünschte Sprache aus
und klicken Sie auf das Modell und die Ausführung,
die dem Zulassungsdatum Ihres Fahrzeugs
entspricht. Aufstellung der Kontrollleuchten
Die neuesten Informationen sind an den
entsprechende Symbolen erkennbar!

33
Bedienungseinheit
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015
KontrollleuchteZustand Bedeutung Abhilfe - Aktion
Temperatur
und Stand der
Kühlflüssigkeit leuchtet, der
Zeiger
befindet sich im roten
Bereich
ungewöhnlich hohe T

emperaturFahrzeug abstellen, die Zündung ausschalten, den
Motor abkühlen lassen. Flüssigkeitsstand optisch
überprüfen.
blinkt unzureichender
Kühlflüssigkeitsstand Siehe Abschnitt 7, Unterabschnitt "Füllstände".
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes
oder eine qualifizierte Fachwerkstatt.
Service leuchtet
zeitweise
kleinere Störungen oder
W

arnmeldungenSehen Sie im Fehlerprotokoll auf der Anzeige bzw. auf
dem Bildschirm nach.
Wenn Ihr Fahrzeug mit einem Bordcomputer bzw. mit
einem Bildschirm ausgestattet ist, siehe Abschnitt 4,
Unterabschnitt "Schalter am Lenkrad". Wenden Sie sich
an einen Vertreter des PEUGEOT-Händlernetzes oder
eine
qualifizierte Fachwerkstatt.
leuchtet
dauerhaft
größere Störungen
Nicht
angelegter Gurt leuchtet zuerst,
blinkt dann
Fahrer

und/oder Beifahrer vorne
haben/hat den Sicherheitsgurt
nicht angelegt. Legen Sie den Gurt an und lassen Sie den Riegel im
Gurtschloss einrasten.
in Verbindung
mit einem
akustischen
Signal, leuchtet
dann weiter Das Fahrzeug fährt, der Fahrer
und/oder der Beifahrer vorne
haben/hat den Sicherheitsgurt
nicht angelegt.
Prüfen Sie die Verriegelung des Gurts durch kurzes
Ziehen am Gurt.
Siehe Abschnitt 5, Unterabschnitt "Sicherheitsgurte".
ECO ununterbrochen
Das STOP & START-System
setzt den Motor nach Anhalten
des Fahrzeugs (Ampel,
Stau, ...) in den Modus STOP. Sobald Sie wieder weiterfahren möchten, erlischt
die Kontrollleuchte und der Motor springt wieder
automatisch im Modus START an.
blinkt einige
Sekunden lang
und erlischt
dann wieder Der Modus STOP ist zurzeit
nicht verfügbar.
oder
Der Modus START wurde
automatisch aktiviert.
Abschnitt 3, Unterabschnitt "STOP & START".
STARTBEREIT
3

+
ABS
35
Bedienungseinheit
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015

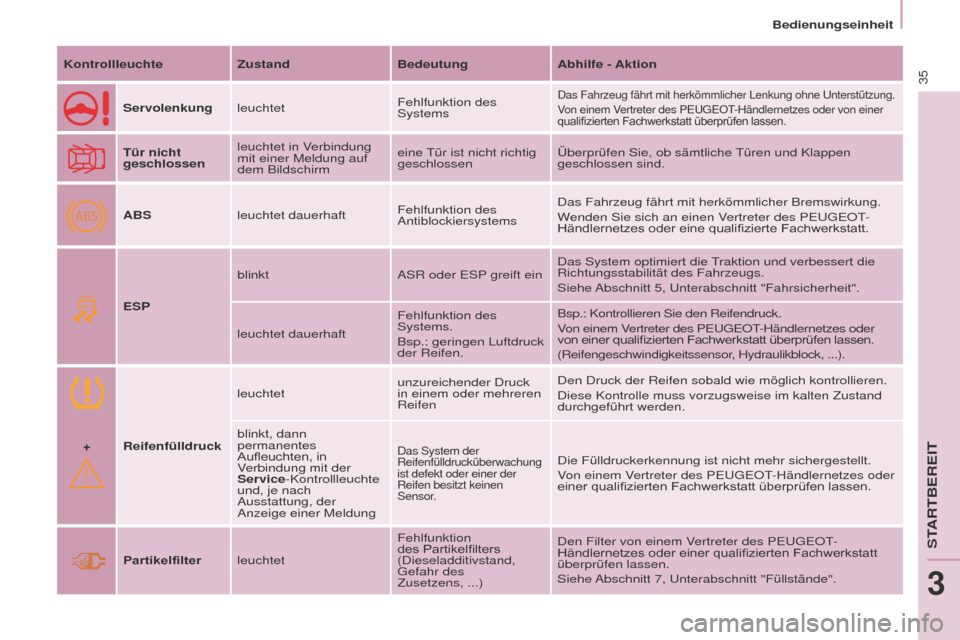

KontrollleuchteZustandBedeutungAbhilfe - Aktion
Servolenkung leuchtet Fehlfunktion des
Systems
Das Fahrzeug fährt mit herkömmlicher Lenkung ohne Unterstützung\
.
Von einem Vertreter des PEUGEOT-Händlernetzes oder von einer
qualifizierten
Fachwerkstatt überprüfen lassen.
Tür nicht
geschlossenleuchtet in Verbindung
mit einer Meldung auf
dem Bildschirm eine Tür ist nicht richtig
geschlossen
Überprüfen Sie, ob sämtliche Türen und Klappen
geschlossen sind.
ABS leuchtet dauerhaft Fehlfunktion des
AntiblockiersystemsDas Fahrzeug fährt mit herkömmlicher Bremswirkung.
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes
oder eine qualifizierte Fachwerkstatt.
ESP blinkt
ASR oder ESP

greift einDas System optimiert die Traktion und verbessert die
Richtungsstabilität des Fahrzeugs.
Siehe Abschnitt 5, Unterabschnitt "Fahrsicherheit".
leuchtet dauerhaft Fehlfunktion des
Systems.
Bsp.: geringen Luftdruck
der Reifen.Bsp.: Kontrollieren Sie den Reifendruck.
Von einem Vertreter des PEUGEOT-Händlernetzes oder
von
einer qualifizierten Fachwerkstatt überprüfen lassen.
(Reifengeschwindigkeitssensor

, Hydraulikblock, ...).
Reifenfülldruck leuchtet
unzureichender Druck
in einem oder mehreren
ReifenDen Druck der Reifen sobald wie möglich kontrollieren.
Diese Kontrolle muss vorzugsweise im kalten Zustand
durchgeführt werden.
blinkt, dann
permanentes
Aufleuchten,
in Verbindung mit der
Service

-Kontrollleuchte
und, je nach
Ausstattung, der
Anzeige einer Meldung
Das System der
Reifenfülldrucküberwachung
ist defekt oder einer der
Reifen besitzt keinen
Sensor.Die Fülldruckerkennung ist nicht mehr sichergestellt.
Von einem Vertreter des PEUGEOT-Händlernetzes oder
einer
qualifizierten Fachwerkstatt überprüfen lassen.
Partikelfilter leuchtet Fehlfunktion
des
Partikelfilters (Dieseladditivstand,
Gefahr des
Zusetzens, ...)Den Filter von einem V

ertreter des PEUGEOT-
Händlernetzes
oder einer qualifizierten Fachwerkstatt überprüfen lassen.
Siehe Abschnitt 7, Unterabschnitt "Füllstände".
STARTBEREIT
3

37
Bedienungseinheit
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015

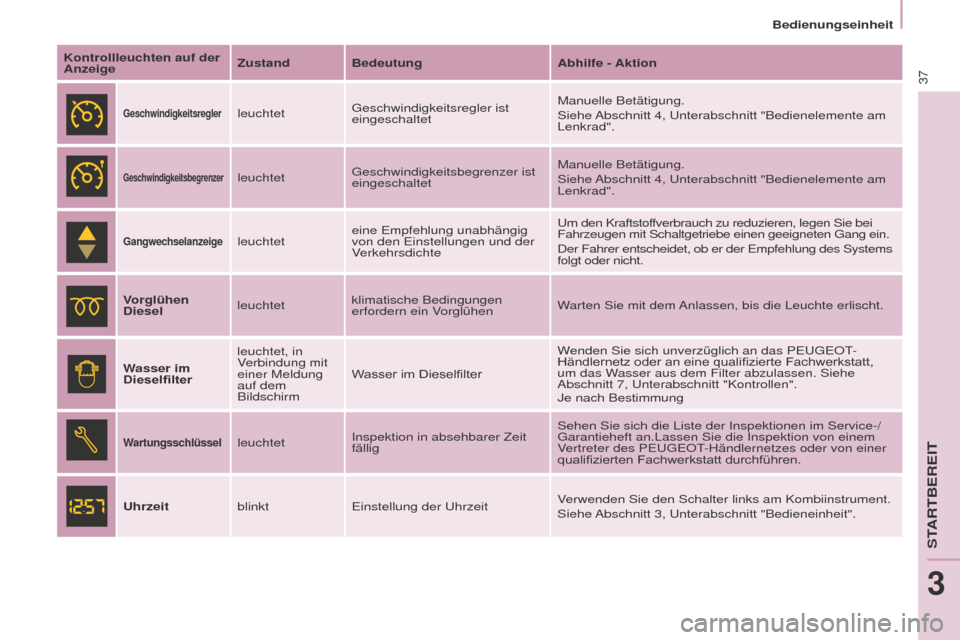

Kontrollleuchten auf der
AnzeigeZustand Bedeutung
Abhilfe - Aktion
GeschwindigkeitsreglerleuchtetGeschwindigkeitsregler ist
eingeschaltet Manuelle Betätigung.
Siehe Abschnitt 4, Unterabschnitt "Bedienelemente am
Lenkrad".
Geschwindigkeitsbegrenzerleuchtet
Geschwindigkeitsbegrenzer ist
eingeschaltet Manuelle Betätigung.
Siehe Abschnitt 4, Unterabschnitt "Bedienelemente am
Lenkrad".
Gangwechselanzeigeleuchtet
eine Empfehlung unabhängig
von den Einstellungen und der
Verkehrsdichte Um den Kraftstoffverbrauch zu reduzieren, legen Sie bei
Fahrzeugen mit Schaltgetriebe einen geeigneten Gang ein.
Der Fahrer entscheidet, ob er der Empfehlung des Systems
folgt oder nicht.
Vorglühen
Diesel leuchtetklimatische Bedingungen
erfordern ein Vorglühen Warten Sie mit dem Anlassen, bis die Leuchte erlischt.
Wasser im
Dieselfilter leuchtet, in
Verbindung mit
einer Meldung
auf dem
Bildschirm
Wasser
im Dieselfilter W

enden Sie sich unverzüglich an das PEUGEOT-
Händlernetz
oder an eine qualifizierte Fachwerkstatt,
um das W

asser aus dem Filter abzulassen. Siehe
Abschnitt 7, Unterabschnitt "Kontrollen".
Je nach Bestimmung
Wartungsschlüsselleuchtet Inspektion in absehbarer Zeit
fällig Sehen Sie sich die Liste der Inspektionen im Service-/
Garantieheft an.Lassen Sie die Inspektion von einem
Vertreter des PEUGEOT-Händlernetzes oder von einer
qualifizierten
Fachwerkstatt durchführen.
Uhrzeit blinktEinstellung der Uhrzeit V

erwenden Sie den Schalter links am Kombiinstrument.
Siehe Abschnitt 3, Unterabschnitt "Bedieneinheit".
STARTBEREIT
3

+ +
39
Bedienungseinheit
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015
Abgasreinigungssystem SCR - Diesel BlueHDi
Warnungen InformationenAbhilfe - Aktion
Die Kontrollleuchten UREA, Service und
Motorselbstdiagnose leuchten auf; es wurde eine Störung
der Abgasreinigung SCR erkannt. Es handelt sich um einen vorübergehenden Fehler, diese
Warnmeldung erlischt, sobald das Schadstoffniveau der
Abgase wieder konform wird.
Nach 50
km (30 Meilen) ohne

Additiv:
Bestätigung der Funktionsstörung, die keine Panne
aufgrund von zu wenig Additiv ist. Fahrreichweite beträgt 1
100 km (700 Meilen).
W

enden Sie sich sobald wie möglich an einen Vertreter
des
PEUGEOT

-Händlernetzes
oder eine qualifizierte Fachwerkstatt, um eine Panne zu vermeiden.
Die Funktionsstörung wird bestätigt.
Beim nächsten Einschalten der Zündung wird die mögliche
Fahrreichweite in Kilometern (Meilen) angezeigt und die
Warnung wird alle 30
Sekunden wiederholt.
Ist die Fahrhöchstgrenze erreicht, wird das
Schadstof

fniveau der Abgase höher als es die Normen
zulassen.
Das Starten ist nicht möglich. Um den Motor erneut starten zu können, müssen Sie
sich unbedingt an einen Vertreter des PEUGEOT-
Händlernetzes
oder eine qualifizierte Fachwerkstatt wenden.
STARTBEREIT
3

42
Bedienungseinheit
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015
Die Warnung bleibt bis zur erneuten
Auffüllung, der Reparatur oder dem
Austausch des oder der betroffenen
Reifen bestehen.
Das Ersatzrad ("Notrad" oder Stahlfelge)
besitzt keinen Sensor.
Funktionsstörung
Warnung unzureichender Fülldruck
Der erkannte Druckverlust führt nicht
immer zu einer sichtbaren Verformung
des Reifens. Begnügen Sie sich nicht
mit einer bloßen Sichtkontrolle.
Feststellbar durch das
ununterbrochene Aufleuchten dieser Kontrollleuchte, in Verbindung mit
einem akustischen Signal und, je
nach

Ausstattung, dem Erscheinen
einer Meldung. Das Blinken, dann das
ununterbrochene Aufleuchten der Kontrollleuchte für unzureichenden
Fülldruck zusammen mit dem
Aufleuchten
der Service-Kontrollleuchte und, je nach Ausstattung, dem Erscheinen einer
Meldung, zeigt eine Funktionsstörung des
Systems an.
In diesem Fall ist die
Reifendrucküberwachung nicht mehr
gewährleistet.
Bei einer an einem einzelnen Reifen
festgestellten

Anomalie, ermöglicht das
Piktogramm oder die angezeigte Meldung, je
nach
Ausstattung, diesen zu identifizieren.
- Verringern Sie sofort die
Geschwindigkeit, vermeiden Sie
Lenkradbewegungen und abruptes
Bremsen.
-
Bringen Sie Ihr Fahrzeug baldmöglichst
zum Stehen, sobald es die
Verkehrsverhältnisse zulassen.
-
Bei einer Reifenpanne, benutzen Sie
das provisorische Reifenpannenset oder
das Ersatzrad (je nach Ausstattung),
oder
- wenn Sie über einen Kompressor
verfügen, z.B. derjenige des
provisorischen Reifenpannensets,
kontrollieren Sie im kalten Zustand den
Druck der vier Reifen,
oder
- falls es nicht möglich ist, diese
Kontrolle sofort durchzuführen,
fahren Sie vorsichtig mit reduzierter
Geschwindigkeit.
Diese Warnung erscheint auch, wenn
mindestens eines der Räder keinen
Sensor besitzt (z.B. Ersatzrad ("Notrad"
oder Stahlfelge)).
W

enden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine
qualifizierte
Fachwerkstatt, um das System zu überprüfen oder, nach einer Reifenpanne,
den Reifen wieder auf der mit einem Sensor
ausgestatteten Originalfelge zu montieren.

43
Bedienungseinheit
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015
WARTUNGSANZEIGE
Die Wartungsanzeige passt die
Wartungsabstände an die jeweiligen
Betriebsbedingungen an.Nächste Wartung in mehr als 1000
km
Beispiel:
Bis zur nächsten Wartung bleiben
noch 4800 km. Beim Einschalten der
Zündung erscheint in der
Anzeige einige
Sekunden lang:
Ein paar Sekunden nach dem Einschalten
der Zündung wird der Ölstand je nach
Ausführung angezeigt, anschließend nimmt
der Kilometerzähler seine Funktion wieder
auf und zeigt den Gesamtkilometerstand und
den Tageskilometerstand an.
Nächste Wartung in weniger als 1000
km
Bei jedem Einschalten der Zündung blinkt für
die Dauer einiger Sekunden der Schlüssel,
während gleichzeitig die bis zur W

artung
verbleibende Kilometerzahl angezeigt wird: Ein paar Sekunden nach dem Einschalten
der Zündung wird der Ölstand je nach
Ausführung angezeigt, anschließend nimmt
der Kilometerzähler seine normale Funktion
wieder auf, der Schlüssel bleibt jedoch
erleuchtet. Er weist darauf hin, dass in Kürze
eine Wartung fällig ist.
Wartung überfällig
Funktionsweise
Beim Einschalten der Zündung leuchtet
der Schlüssel als Symbol für die Wartung
einige Sekunden lang auf; in der Anzeige
des Kilometerzählers erscheint die bis
zur nächsten Wartung verbleibende
Kilometerzahl (gerundet).
Die Wartungsabstände werden ab der
letzten Rückstellung der Wartungsanzeige
auf null berechnet und durch zwei Werte
bestimmt:
-
die Kilometerleistung,
- die seit der letzten Wartung verstrichene
Zeit.
Die bis zur nächsten W

artung
verbleibende Kilometerzahl kann je
nach den Fahrgewohnheiten des
Benutzers durch den Faktor Zeit
aufgehoben werden. Bei laufendem Motor bleibt der Schlüssel
so lange erleuchtet, bis die Wartung
durchgeführt wurde.
Bei den Ausführungen mit Diesel BlueHDi
erfolgt diese Warnung nach dem Einschalten
der Zündung auch in Verbindung mit
dem
ständigen Aufleuchten der Service-
Kontrollleuchte. Bei jedem Einschalten
der Zündung blinkt für die
Dauer einiger Sekunden
der Schlüssel, während
gleichzeitig die überschrittene
Kilometerzahl angezeigt wird.
Bei den

Ausführungen mit Diesel
BlueHDi kann der Schlüssel auch
vorzeitig
aufleuchten, je nach Grad der Verschlechterung des Motoröls. Die
V

erschlechterung des Motoröls hängt von
den Fahrbedingungen des Fahrzeugs ab.
STARTBEREIT
3

44
Bedienungseinheit
Partner-2-Vu_de_Chap03_Pret-a-partir_ed02-2015
Rückstellknopf für
Tageskilometerzähler
Wenn nach diesem Vorgang die
Batterie abgeklemmt werden soll,
verriegeln Sie das Fahrzeug und
warten Sie mindestens fünf Minuten.
Andernfalls bliebe die Rückstellung auf null
wirkungslos.
Rückstellung auf null
Nach jeder Wartung wird die
Wartungsanzeige vom PEUGEOT-
Händlernetz
oder von einer qualifizierten Fachwerkstatt auf null gestellt.
Wenn Sie die W

artung jedoch selbst
durchgeführt haben, gehen Sie zur
Rückstellung der Wartungsanzeige auf null
folgendermaßen vor:
-
Zündung ausschalten,
- Rückstellknopf des
Tageskilometerzählers gedrückt halten,
-
Zündung wieder einschalten.
Die Kilometeranzeige beginnt rückwärts zu
zählen.
Wenn in er

Anzeige "=0" erscheint, Knopf
loslassen; der Schlüssel erlischt.
Ölstandsanzeige
Beim Einschalten der Zündung wird je
nach Motortyp Ihres Fahrzeugs nach der
Wartungsinformation einige Sekunden lang
der Motorölstand angezeigt. Ölstand korrekt
Ölmangel
Das Blinken der mit der
Service-Warnleuchte
gekoppelten Warnleuchte
"OIL" in Verbindung
mit einem akustischen
Signal und einer Meldung auf dem
Bildschirm weist auf einen Ölmangel hin, der
zur Beschädigung des Motors führen kann.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie
bitte unbedingt Öl nach.
Anomalie in der
Ölstandsanzeige
Das Blinken der
Warnleuchte
"OIL- -" weist auf
eine Funktionsstörung
der Ölstandsanzeige hin. Wenden Sie
sich an einen Vertreter des PEUGEOT-
Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Die Ölstandskontrolle ist nur
zuverlässig, wenn das Fahrzeug
waagerecht steht und der Motor seit
mehr als 30
Minuten abgestellt ist. Ölmessstab
A
= Höchstfüllstand,
überschreiten Sie niemals
diese Markierung, denn
ein Ölüberschuss kann zur
Beschädigung des Motors führen.
W
enden Sie sich schnellstmöglich
an das PEUGEOT-Händlernetz
oder
an eine qualifizierte Fachwerkstatt.
B = Mindestfüllstand, füllen Sie
das für Ihren Motor geeignete Öl
durch den Öleinfüllstutzen nach.
Bei eingeschaltetem Licht
lässt sich durch Knopfdruck
die Beleuchtung der
Bedienungseinheit in der
Helligkeit regeln. W
enn die
schwächste (oder stärkste)
Helligkeitsstufe erreicht ist,
lassen Sie den Knopf los und drücken ihn
dann erneut, um die Helligkeit zu erhöhen
(oder abzuschwächen).
Lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist. Drücken Sie bei
eingeschalteter Zündung auf
den Knopf, bis die Nullen
erscheinen.
Helligkeitsregler
