2016 Peugeot Partner Betriebsanleitung (in German)

11 9
Zugbetrieb
Partner-2-Vu_de_Chap06_Accessoire_ed02-2015

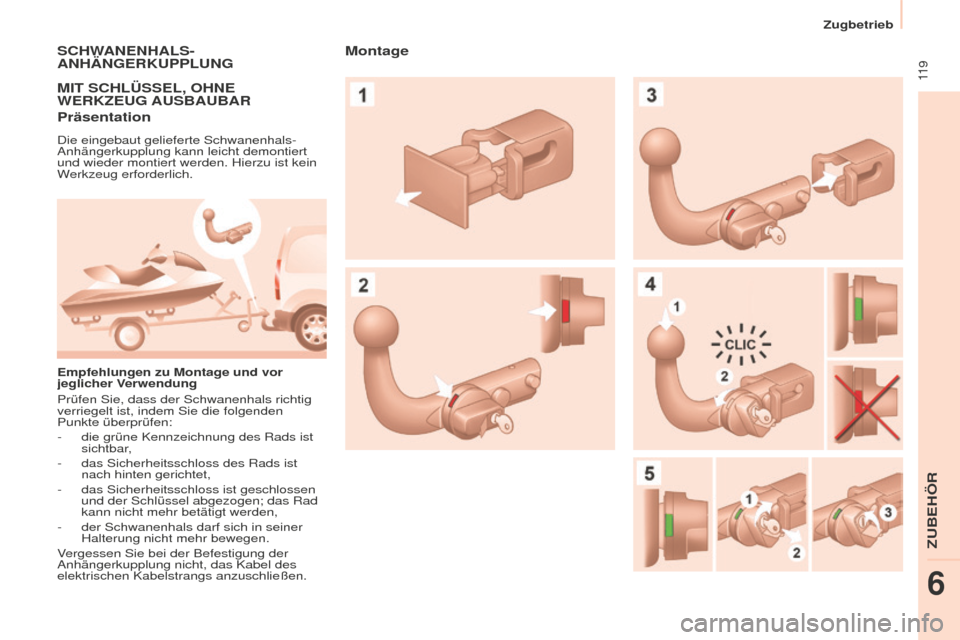

SCHWANENHALS-
ANHäNGERKUPPLUNG
MIT
SCHLÜSSEL, OHNE
WERKZEUG AUSBAUBAR
Präsentation
Die eingebaut gelieferte Schwanenhals-
Anhängerkupplung kann leicht demontiert
und wieder montiert werden. Hierzu ist kein
Werkzeug erforderlich.
Empfehlungen zu Montage und vor
jeglicher Verwendung
Prüfen Sie, dass der Schwanenhals richtig
verriegelt ist, indem Sie die folgenden
Punkte überprüfen:
-
die grüne Kennzeichnung des Rads ist
sichtbar,
-
das Sicherheitsschloss des Rads ist
nach hinten gerichtet,
-
das Sicherheitsschloss ist geschlossen
und der Schlüssel abgezogen; das Rad
kann nicht mehr betätigt werden,
-
der Schwanenhals darf sich in seiner
Halterung nicht mehr bewegen.
Vergessen Sie bei der Befestigung der
Anhängerkupplung nicht, das Kabel des
elektrischen Kabelstrangs anzuschließen.
Montage
ZUBEHÖR
6

120
Zugbetrieb
Partner-2-Vu_de_Chap06_Accessoire_ed02-2015

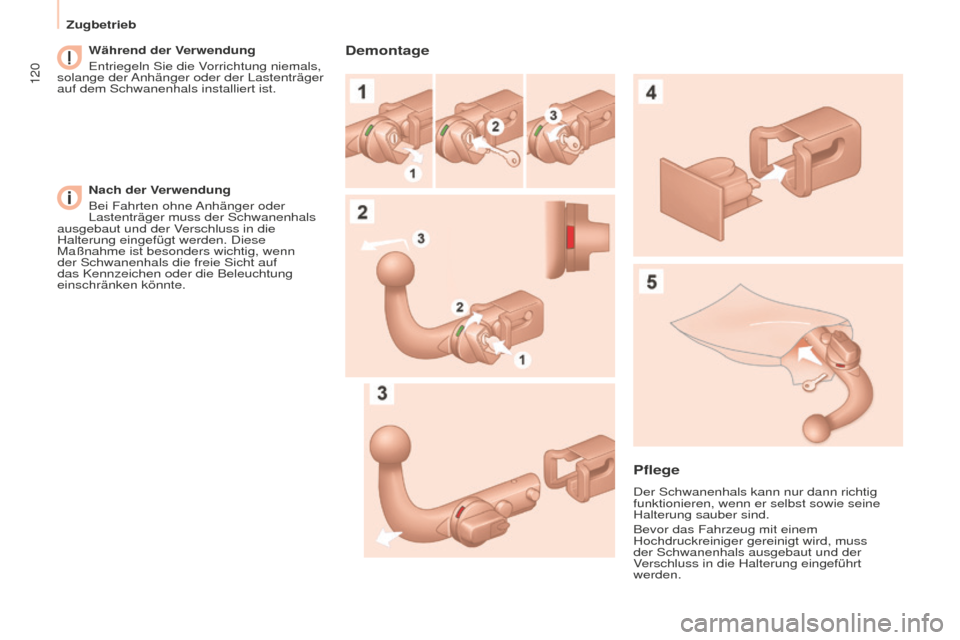

Während der Verwendung
Entriegeln Sie die Vorrichtung niemals,
solange der Anhänger oder der Lastenträger
auf dem Schwanenhals installiert ist.
Nach der Verwendung
Bei Fahrten ohne Anhänger oder
Lastenträger muss der Schwanenhals
ausgebaut und der Verschluss in die
Halterung eingefügt werden. Diese
Maßnahme ist besonders wichtig, wenn
der Schwanenhals die freie Sicht auf
das Kennzeichen oder die Beleuchtung
einschränken könnte.Demontage
Pflege
Der Schwanenhals kann nur dann richtig
funktionieren, wenn er selbst sowie seine
Halterung sauber sind.
Bevor das Fahrzeug mit einem
Hochdruckreiniger gereinigt wird, muss
der Schwanenhals ausgebaut und der
Verschluss in die Halterung eingeführt
werden.

121
Partner-2-Vu_de_Chap06_Accessoire_ed02-2015
Autoradio, Freisprechanlage, Lautsprecher,
CD-Wechsler, Navigationssystem, USB Box,
Video-Kit, ...
Beim Einbau handelsüblicher Audio- und
Telematikausrüstungen müssen zahlreiche
technische Vorgaben beachtet werden.
Außerdem sind die Besonderheiten der
Werkstoffe sowie die Verträglichkeit der
Geräte mit den Funktionen und Kapazitäten
der Serienausstattung Ihres Fahrzeugs zu
berücksichtigen. Bitte erkundigen Sie sich
vorher bei einem Vertreter des PEUGEOT-
Händlernetzes. Um jede Behinderung unter dem Pedalwerk
zu vermeiden:
-
achten Sie darauf, dass die Fußmatte
und die zugehörigen Befestigungen
korrekt ausgerichtet sind,
-
legen Sie niemals mehrere Fußmatten
übereinander.
Maximalgewicht auf den T
rägern
-
Dachgalerie: 120 kg
- Querdachträger: 100 kg
- Querträger auf Längsträgern: 75 kg Einbau von Funksendern
V

or dem nachträglichen Einbau von
Funksendern mit Außenantenne an
Ihrem Fahrzeug ist es grundsätzlich
empfehlenswert, sich an einen Vertreter der
Marke PEUGEOT zu wenden.
Die Vertreter des PEUGEOT-Händlernetzes
informieren Sie über die Eigenschaften
der Funksender (Frequenzband, maximale
Sendeleistung, Antennenposition, spezielle
Einbauvoraussetzungen), die gemäß
der Richtlinie über die Funkentstörung
(elektromagnetische Verträglichkeit) von
Kraftfahrzeugen (2004/104/EG) installiert
werden können.
Schmutzfänger vorne, Schmutzfänger
hinten, Leichtmetallräder 15/17
Zoll,
Radkastenverkleidung, Lederlenkrad, ...
Scheibenreiniger

, Reinigungs- und
Pflegemittel
für innen und außen, Ersatzglühlampen, ...
Alarmanlage, Scheibengravur, V

erbandskasten,
Sicherheits-Warnweste, Einparkhilfe vorne und
hinten, Warndreieck, Diebstahlschutzmuttern
für Aluminiumfelgen, ... Mit den Airbags kompatible Bezüge für
Vordersitz, Sitzbank, Gummifußmatten,
Fußmatten aus Stoff, Schneeketten,
Jalousie, Fahrradträger für Heckklappe, ...
Sonstiges Zubehör
Diese Zubehörteile, die auf Zuverlässigkeit
und Sicherheit getestet und zugelassen
wurden, sind alle für Ihr Fahrzeug geeignet.
Es steht Ihnen ein umfangreiches Sortiment
mit empfohlenem Zubehör und Originalteilen
zur Verfügung.
Ausrüstung für gewerbliche Zwecke
Die Direktion für Teile und Zubehör gibt
einen Katalog für Zubehör heraus, in
dem verschiedene Ausrüstungs- und
Ausstattungsteile angeboten werden wie:
Ladetrennwände (alle Typen)
Laderolle
Anhängerkupplung, Anhänger-Kabelsatz:
diese Anhängerkupplung muss grundsätzlich
von einem Vertreter des PEUGEOT-
Händlernetzes montiert werden.
Trennwände und -gitter, innere
Schutzverkleidung aus Glattholz mit
rutschfestem Bodenbelag
Schutzgitter
Das übrige Zubehör ist in die Bereiche
Komfort,
Freizeit und Pflege unterteilt:
ZUBEHÖR
6
Ausrüstung

122
Partner-2-Vu_de_Chap06_Accessoire_ed02-2015
Der Einbau eines nicht von
Automobiles PEUGEOT gelisteten
elektrischen Geräts oder Zubehörteils
kann zu einer Betriebsstörung in der
elektronischen Anlage Ihres Fahrzeugs
führen. Wir bitten Sie, dies zur Kenntnis
zu nehmen und empfehlen Ihnen, sich an
einen Vertreter der Marke zu wenden, der
Ihnen gerne die empfohlenen Geräte oder
Zubehörteile zeigt.
Je nach Bestimmungsland ist es Vorschrift,
die Ausstattungen wie: Sicherheits-
Warnweste, Warndreieck, Ersatzglühlampen,
Sicherungen, Alkoholtester... im Fahrzeug
mitzuführen.
Ausrüstung

123123
Partner-2-Vu_de_Chap07_Verification_ed02-2015

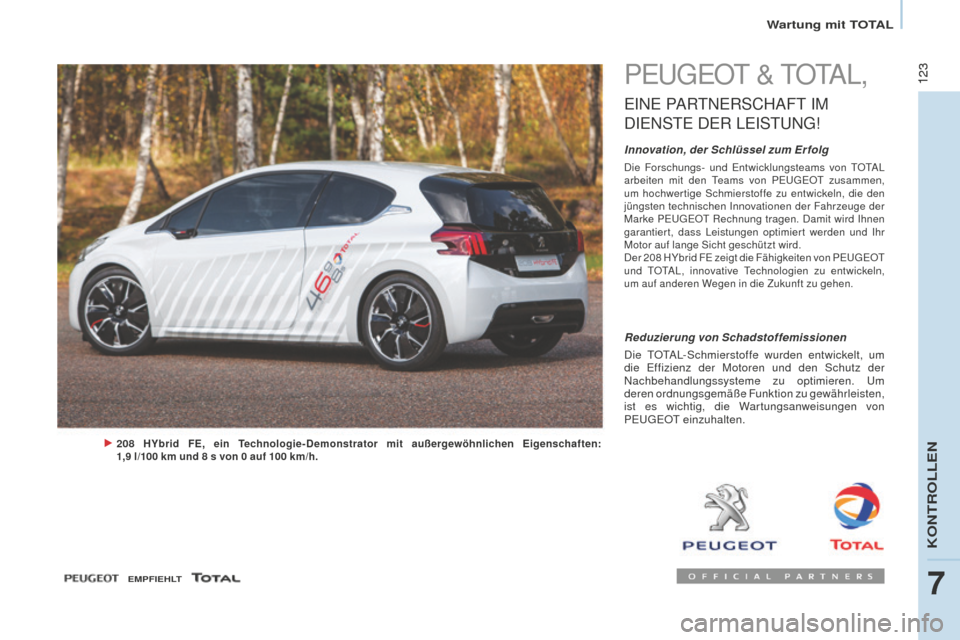

PEUGEOT & TOTAL,
EINE PARTNERSCHAFT IM
D
IENS
TE
D
ER
LEI
STUNG
!
Innovation, der Schlüssel zum Er folg
Die Forschungs- und Entwicklungsteams von TOTAL
arbeiten mit den Teams von PEUGEOT zusammen,
um hochwer tige Schmierstoffe zu entwickeln, die den
jüngsten technischen Innovationen der Fahrzeuge der
Marke PEUGEOT Rechnung tragen. Damit wird Ihnen
garantier t, dass Leistungen optimier t werden und Ihr
Motor auf lange Sicht geschützt wird.
Der 208
H

Ybrid FE zeigt die Fähigkeiten von PEUGEOT
und TOTAL, innovative Technologien zu entwickeln,
um auf anderen Wegen in die Zukunft zu gehen.
208 Hybrid FE, ein Technologie-Demonstrator mit außergewöhnlichen Eigenschaften:
1 ,9 l /100 k m und 8 s v on 0 a uf 100 k m/h.
Reduzierung von Schadstoffemissionen
Die TOTAL-Schmierstoffe wurden entwickelt, um
die Effizienz der Motoren und den Schutz der
Nachbehandlungssysteme zu optimieren. Um
deren ordnungsgemäße Funktion zu gewährleisten,
ist es wichtig, die War tungsanweisungen von
PEUGEOT einzuhalten.
EMPFIEHLT
KONTROLLEN
7
Wartung mit TOTAL
7

124
Partner-2-Vu_de_Chap07_Verification_ed02-2015
ÖFFNEN DER MOTORHAUBE
Haubenstütze
Befestigen Sie die Haubenstütze in der
entsprechenden Aufnahme, die durch
einen Aufkleber auf der linken Seite des
Fahrzeugs gekennzeichnet ist, um die
Motorhaube offen zu halten.
Rasten Sie die Haubenstütze vor dem
Schließen der Motorhaube vorsichtig in der
zugehörigen Klemme ein.
Außen
Heben Sie die Motorhaube etwas an und
schieben Sie Ihre flache Hand mit der Handfläche nach unten dazwischen, um den Zugang zum Hebel zu erleichtern.
Drücken Sie mit dieser Hand den Hebel
nach links und öffnen Sie die Motorhaube.
Innen
Ziehen Sie den Hebel unter dem
Armaturenbrett an, um die Motorhaube zu
entriegeln.
Schließen
Senken Sie die Motorhaube ab und
lassen Sie sie aus geringer Höhe zufallen.
Überprüfen Sie, ob sie richtig eingerastet ist.
Öffnen Sie Motorhaube möglichst nicht bei
starkem Wind.
Öffnen der Motorhaube

125
Partner-2-Vu_de_Chap07_Verification_ed02-2015

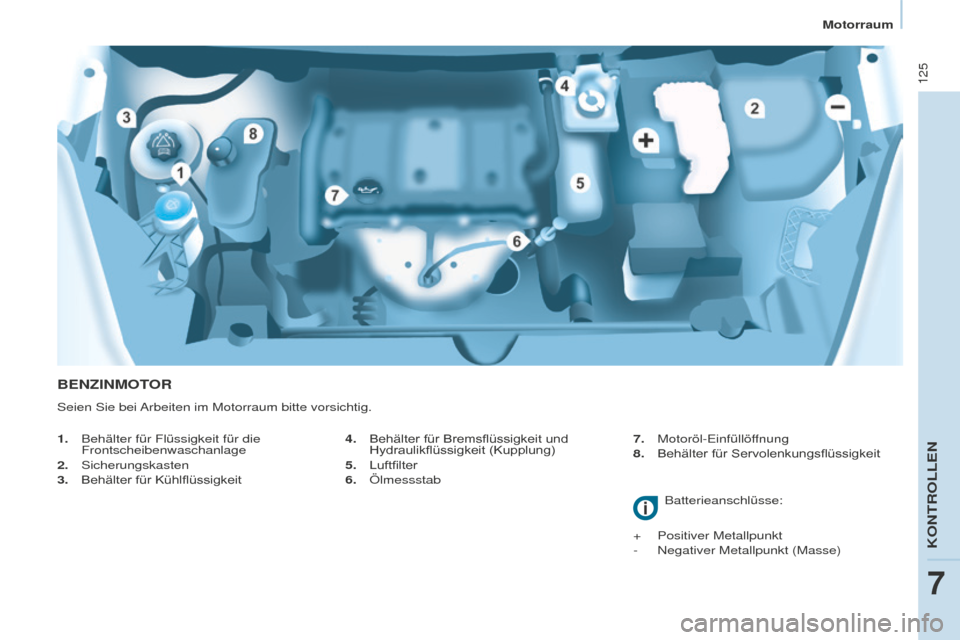

BENZINMOTOR
1. Behälter für Flüssigkeit für die
Frontscheibenwaschanlage
2.
Sicherungskasten
3.

Behälter
für Kühlflüssigkeit Batterieanschlüsse:
+
Positiver Metallpunkt
- Negativer Metallpunkt (Masse)
Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.
4.
Behälter für Bremsflüssigkeit und Hydraulikflüssigkeit (Kupplung)
5.
Luftfilter
6.
Ölmessstab 7.
Motoröl-Einfüllöf
fnung
8. Behälter für Servolenkungsflüssigkeit
KONTROLLEN
7
Motorraum

126
Partner-2-Vu_de_Chap07_Verification_ed02-2015

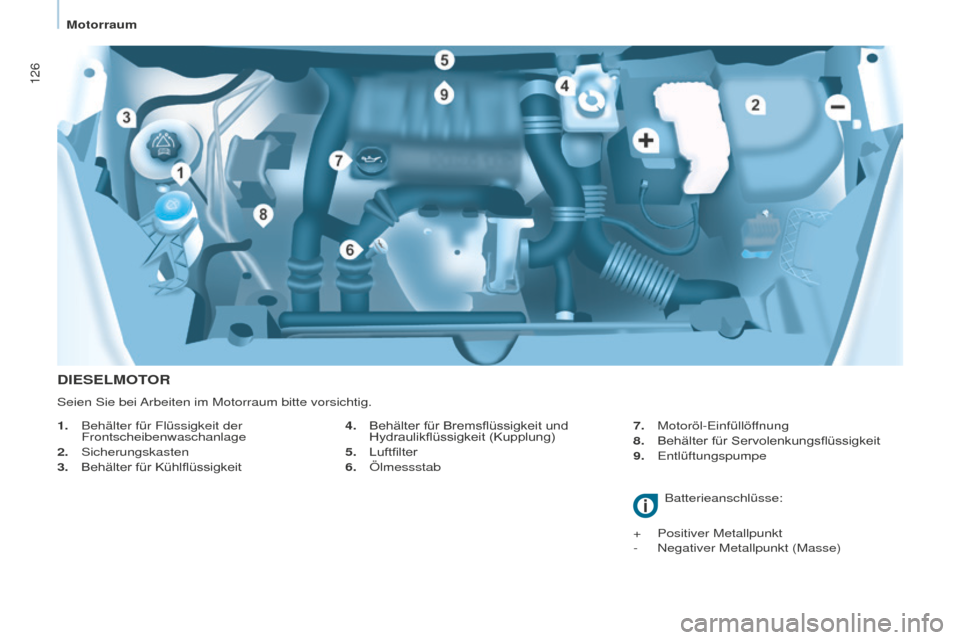

DIESELMOTOR
4. Behälter für Bremsflüssigkeit und Hydraulikflüssigkeit (Kupplung)
5.
Luftfilter
6.
Ölmessstab 7.
Motoröl-Einfüllöf
fnung
8. Behälter für Servolenkungsflüssigkeit
9. Entlüftungspumpe
1.
Behälter für Flüssigkeit der
Frontscheibenwaschanlage
2.
Sicherungskasten
3.

Behälter
für Kühlflüssigkeit Batterieanschlüsse:
+
Positiver Metallpunkt
- Negativer Metallpunkt (Masse)
Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.
Motorraum
