SISTemA HID rául IC o
estas precauciones son obligatorias para todas las
intervenciones en el circuito hidráulico.
●

Para una intervención relacionada con el mantenimiento bajo

el volquete, colóquelo en una posición segura sobre la varilla
(esta posición se indica mediante una flecha roja bajo el fondo
del volquete).
●

No intervenga bajo un volquete que no se haya fijado

correctamente.
●

Corte la alimentación eléctrica del grupo utilizando el cortacircuitos.
●


El vehículo debe estar parado y el motor apagado.Por motivos de seguridad, está desaconsejado intervenir bajo


el volquete durante las maniobras o durante las operaciones
de mantenimiento.
PARTICULARIDADES
Volquete

264
boxer_es_Chap11_Particularites_ed01-2015
mANTeNImIeNTo
Depósito
Compruebe y complete el nivel de aceite con regularidad. Cambie
el aceite una vez al año. Si el aceite contiene agua, sustitúyalo.\
Controle periódicamente el estado del flexible y la estanqueidad del
sistema hidráulico.
bomba y motor
No requieren mantenimiento, los rodamientos están engrasados
de por vida y los apoyos de la bomba son lubricados por el aceite
bombeado.
engrase
Los ejes del volquete y del cilindro no tienen engrasador. Engrase
regularmente los pernios y las empuñaduras de sujeción de los
adrales laterales, así como los ganchos de fijación del adral tras\
ero.
Falso chasis y volquete
Para una longevidad máxima, es aconsejable que mantenga su
volquete lavándolo frecuentemente con un chorro de agua.
Realice lo antes posible los retoques de pintura para evitar que se
propague el óxido.
Tras 8
meses de utilización, compruebe el par de apriete de la
unión del chasis con los bajos (según las preconizaciones del
carrocero fabricante).
limpieza del cajón de la válvula
● Afloje el tapón 244A prestando atención a la bola y recupérela.
●
Utilizando un destornillador largo, desenrosque el conjunto

tornillo hueco/pistón.
●

Compruebe que el pistón se desplace correctamente y retire las

posibles impurezas. Pase un imán si constata la presencia de
limaduras.
●

Monte el conjunto y asegúrese de que el pistón se desplace

correctamente. Mantenga la bola aplicando un poco de grasa al
realizar el montaje.
●

Purgue la central hidráulica.
Purga de la central hidráulica
● Desenrosque el tapón hexagonal 257.
●
Afloje media vuelta el tornillo
587
situado en el interior
,
utilizando una llave hexagonal de 6
mm.
●

Ponga en funcionamiento la central unos instantes pulsando el

botón de elevación.
●

El volquete no se elevará o lo hará muy despacio. Cuando

salga aceite por este orificio, el conjunto está purgado.
●

Apriete el tornillo
587
y coloque el tapón
257. Luego verifique
que el volquete baja correctamente.
Volquete

265
boxer_es_Chap11_Particularites_ed01-2015

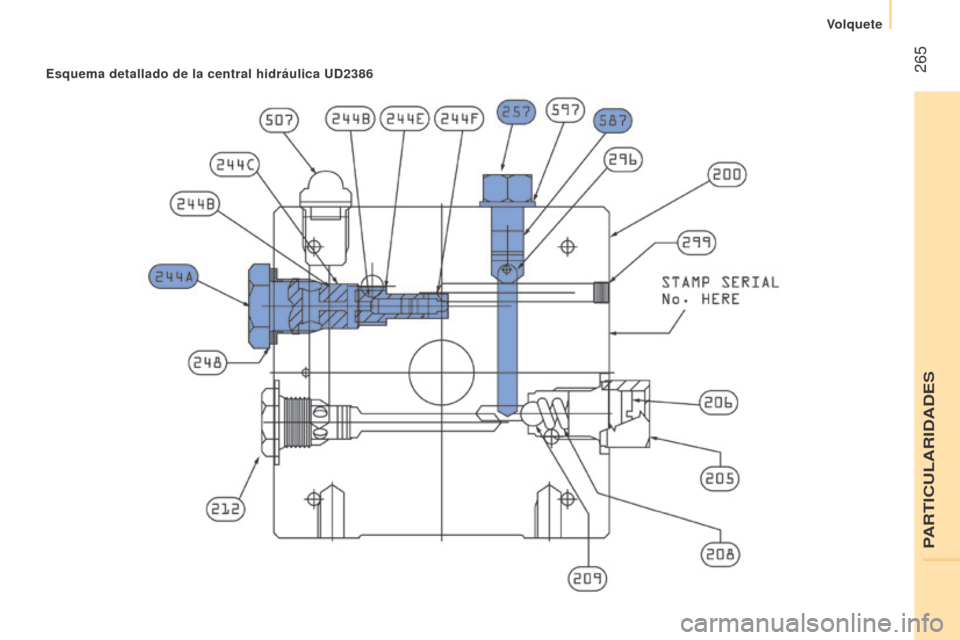

esquema detallado de la central hidráulica uD2386
PARTICULARIDADES
Volquete

266
boxer_es_Chap11_Particularites_ed01-2015

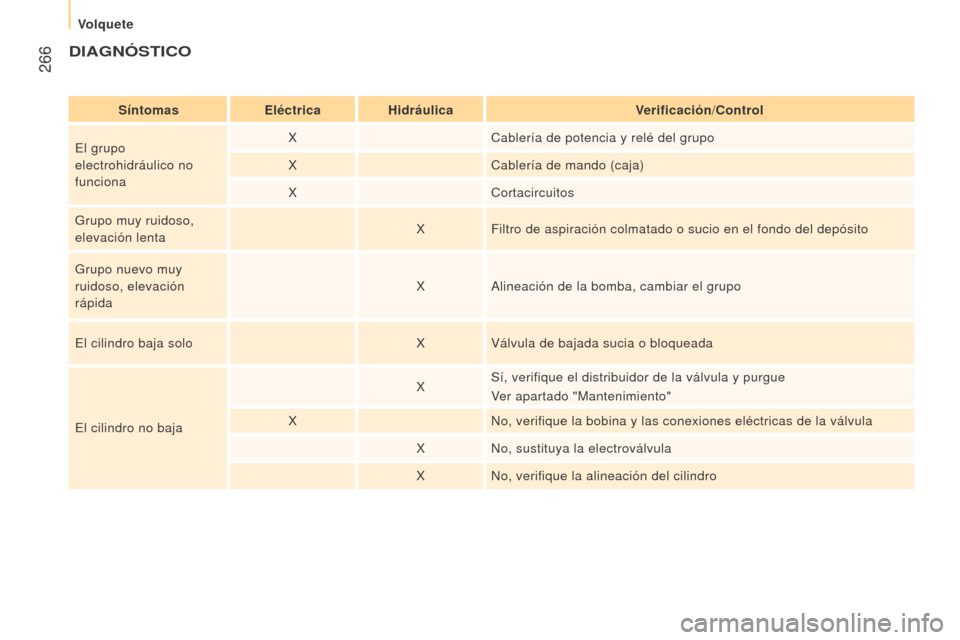

DIAGNóSTICo
SíntomaseléctricaHidráulica Verificación/Control
El grupo
electrohidráulico no
funciona X
Cablería de potencia y relé del grupo
X Cablería de mando (caja)
X Cortacircuitos
Grupo muy ruidoso,
elevación lenta X
Filtro de aspiración colmatado o sucio en el fondo del depósito
Grupo nuevo muy
ruidoso, elevación
rápida X
Alineación de la bomba, cambiar el grupo
El cilindro baja solo XVálvula de bajada sucia o bloqueada
El cilindro no baja X
Sí, verifique el distribuidor de la válvula y purgue
Ver apartado "Mantenimiento"
X No, verifique la bobina y las conexiones eléctricas de la válvula
X No, sustituya la electroválvula
X No, verifique la alineación del cilindro
Volquete

267
boxer_es_Chap11_Particularites_ed01-2015

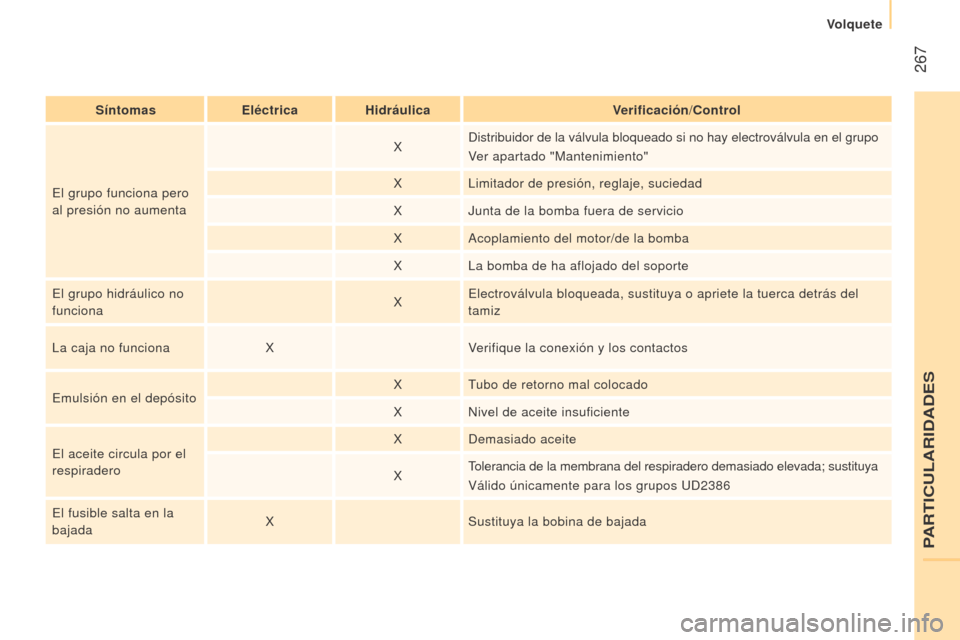

SíntomaseléctricaHidráulica Verificación/Control
El grupo funciona pero
al presión no aumenta X
Distribuidor de la válvula bloqueado si no hay electroválvula en e\
l grupo
Ver apartado "Mantenimiento"
X Limitador de presión, reglaje, suciedad
X Junta de la bomba fuera de servicio
X Acoplamiento del motor/de la bomba
X La bomba de ha aflojado del soporte
El grupo hidráulico no
funciona XElectroválvula bloqueada, sustituya o apriete la tuerca detrás del\

tamiz
La caja no funciona XVerifique la conexión y los contactos
Emulsión en el depósito X
Tubo de retorno mal colocado
X Nivel de aceite insuficiente
El aceite circula por el
respiradero X
Demasiado aceite
X Tolerancia de la membrana del respiradero demasiado elevada; sustituya
Válido únicamente para los grupos UD2386
El fusible salta en la
bajada X
Sustituya la bobina de bajada
PARTICULARIDADES
Volquete
