2016 OPEL VIVARO B Uživatelská příručka (in Czech)

Sedadla, zádržné prvky63Zadní sedadla - vozidlo kombi, vozidlo se zdvojenou kabinouHmotnostní a věkové kategorie2. řada sedadel13. řada sedadelSkupina 0: do 10 kg
nebo přibližně 10 měsíců
Skupina 0+: do 13 kg
nebo přibližně 2 let
UU
Skupina I: 9 až 18 kg
nebo přibližně 8 měsíců až 4 rokyU 2U2Skupina II: 15 až 25 kg
nebo přibližně 3 až 7 let
Skupina III: 22 až 36 kg
nebo přibližně 6 až 12 let
U 2U 2
1:Pokud je to nutné pro montáž dětského zádržného systému na tato sedadla, posuňte přední nastavitelná sedadla
dopředu. Ve vozidlech s pevnými předními sedadly nemusí být pro montáž některých dětských zádržných systémů dostatek místa.2:Dětské zádržné systémy umístěné po směru jízdy: Před montáží dětského zádržného systému demontujte opěrku
hlavy 3 42. Sedadlo před tímto místem montáže nemusí být na kolejničkách dále než v polovině posuvu dozadu.
Maximální sklon opěradla sedadla je 25°. Nastavení sedadla 3 44.U:Vhodné pro zádržné systémy univerzální kategorie pro použití v této hmotnostní a věkové kategorii ve spojení
s tříbodovým bezpečnostním pásem.X:Poloha sedadla není vhodná pro děti v této hmotnostní a věkové kategorii.

64Sedadla, zádržné prvkyPřípustné možnosti pro instalaci dětského zádržného systému ISOFIXHmotnostní kategorieVelikostní
kategorieÚchytPřední
sedadla2. řada sedadel 1Sedadla
v 3. řaděProstředníKrajnívozidla
s jednoduchým
sedadlem
spolujezdcevozidla
s dvojitým
sedadlem
spolujezdceSkupina 0: do 10 kg
nebo přibližně 10 měsícůEISO/R1XXILILXSkupina 0+: do 13 kg
nebo přibližně 2 letEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXSkupina I: 9 až 18 kg
nebo přibližně 8 měsíců až
4 rokyDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF 2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF2IL, IUF 2XSkupina II: 15 až 25 kg
nebo cca. 3 roky až 7 letXXIL, IUF2IL, IUF2XSkupina III: 22 až 36 kg
nebo cca.
6 roků až 12 letXXIL, IUF 2IL, IUF2X

Sedadla, zádržné prvky651:Pokud je to nutné pro montáž dětského zádržného systému na tato sedadla, posuňte přední nastavitelná sedadladopředu. Ve vozidlech s pevnými předními sedadly nemusí být pro montáž dětského zádržného systému dostatek
místa.2:Dětské zádržné systémy umístěné po směru jízdy: Před montáží dětského zádržného systému demontujte opěrku hlavy 3 42. Sedadlo před tímto místem montáže nemusí být na kolejničkách dále než v polovině posuvu dozadu.
Maximální sklon opěradla sedadla je 25°. Nastavení sedadla 3 44.IUF:Vhodné pro dětské zádržné systémy ISOFIX univerzální kategorie, schválené pro používání v této váhové kategorii
a obrácené po směru jízdy.X:V této váhové třídě není schválen žádný ISOFIX dětský zádržný systém.IL:Vhodné pro specifické zádržné systémy ISOFIX následujících kategorií: ‘specifické-vozidlo’, ‘omezený’ nebo ‘po‐ louniverzální’. Zádržné systémy ISOFIX musí být schváleny pro specifický typ vozidla.
Velikostní kategorie a přípravek sedadla ISOFIX
A - ISO/F3:Dětský zádržný systém umístěný ve směru jízdy pro největší děti ve hmotnostní kategorii 9 až 18 kg.B - ISO/F2:Dětský zádržný systém obrácený dopředu pro menší děti v hmotnostní kategorii 9 až 18 kg.B1 - ISO/F2X:Dětský zádržný systém obrácený dopředu pro menší děti v hmotnostní kategorii 9 až 18 kg.C - ISO/R3:Dětské zádržné systémy obrácené proti směru jízdy pro děti ve váhové kategorii do 18 kg.D - ISO/R2:Dětské zádržné systémy obrácené proti směru jízdy pro menší děti ve váhové kategorii do 18 kg.E - ISO/R1:Dětské zádržné systémy obrácené proti směru jízdy pro nejmladší děti ve váhové kategorii do 13 kg.

66Sedadla, zádržné prvkyDětské zádržné systémy
Isofix

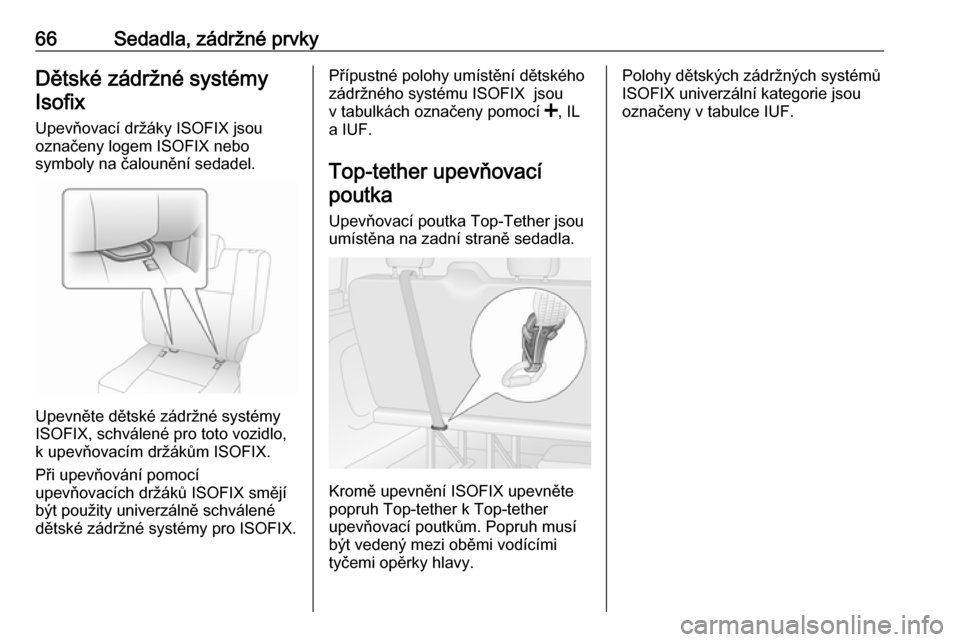

Upevňovací držáky ISOFIX jsou
označeny logem ISOFIX nebo
symboly na čalounění sedadel.
Upevněte dětské zádržné systémy
ISOFIX, schválené pro toto vozidlo,
k upevňovacím držákům ISOFIX.
Při upevňování pomocí
upevňovacích držáků ISOFIX smějí být použity univerzálně schválenédětské zádržné systémy pro ISOFIX.
Přípustné polohy umístění dětského
zádržného systému ISOFIX jsou
v tabulkách označeny pomocí <, IL
a IUF.
Top-tether upevňovacípoutka
Upevňovací poutka Top-Tether jsou
umístěna na zadní straně sedadla.
Kromě upevnění ISOFIX upevněte
popruh Top-tether k Top-tether
upevňovací poutkům. Popruh musí
být vedený mezi oběmi vodícími
tyčemi opěrky hlavy.
Polohy dětských zádržných systémů
ISOFIX univerzální kategorie jsou
označeny v tabulce IUF.

Úložné prostory67Úložné prostoryÚložné schránky..........................67
Úložný prostor v přístrojové desce ........................................ 67
Odkládací schránka v palubní desce ........................................ 67
Držáky nápojů ........................... 68
Přední odkládací schránka ........68
Úložný prostor pod sedadlem ....69
Úložný prostor nad kabinou .......70
Zavazadlový prostor ....................70
Kryt nákladového prostoru ........70
Poutací oka ............................... 71
Bezpečnostní síť .......................71
Výstražný trojúhelník .................72
Lékárnička ................................. 72
Systém střešních nosičů ..............73
Střešní nosič .............................. 73
Informace o nakládání .................73Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.
Úložný prostor v přístrojové
desce
V přístrojové desce se nachází
úložné prostory, přihrádky
a schránky.
Na přístrojové desce může být také
umístěn držák mincí a držák tabletu.
Schránka umístěna na horní straně
přístrojové desky má kryt.
Odkládací schránka
v palubní desce
Pro otevření zatáhněte za madlo.
V závislosti na verzi může být
odkládací schránka v palubní desce
vybavena světlem, které se rozsvítí
při jejím otevření. Odkládací
schránka v palubní desce může být
také uzamykatelná.
Pokud je vozidlo v pohybu, schránka
v palubní desce musí být uzavřena.

68Úložné prostoryDržáky nápojů
Držáky nápojů jsou umístěny na obou
koncích přístrojové desky, uprostřed
spodní části přístrojové desky a v
prostoru zadních sedadel.
Další držáky nápojů jdou umístěny na zadní straně opěradla sklápěcího
prostředního zadního sedadla 3 68,
3 47.
Držáky nápojů lze také použít
k upevnění přenosného popelníku 3 80. Vyjměte přenosný popelník
a umístěte jej do držáku nápojů.
Přední odkládací schránka
Háčky na oděvy jsou umístěny na
přepážce kabiny a na madlech
v obložení stropu.
Přihrádky předních dveří obsahují držáky nápojů.
Sklopení opěradla prostředního
sedadla
Po plném sklopení poskytuje
opěradlo prostředního sedadla
úložnou schránku, držák nápojů
a přihrádku na dokumenty.Pro uvolnění přihrádky na dokumenty
a přístup do úložné schránky
stiskněte tlačítko (označeno šipkou)
na zadní straně opěradla.
Při instalaci schránky na dokumenty
zasuňte koncovku(y) do drážek vedle držáku nápojů.
Před zvednutím opěradla se musí
schránka na dokumenty vrátit do původní polohy.

Úložné prostory69
Pokud je to nutné, zajistěte předměty
popruhem.
Pokud je úložná schránka zavřená, je
možné vyvést nabíjecí kabel od
zařízení uloženého ve schránce
výřezem ve víku, například pro
připojení zařízení do napájecí
zásuvky.
Úložný prostor podsedadlem
U některých variant je úložná
schránka umístěna pod předním
sedadlem. Úložnou schránku vyjměte
vytažením.
Lavicová sedadla mohou také
obsahovat úložné prostory ve spodní
části sedadla.
Pro přístup do úložného prostoru pod sedákem sedadla spolujezdce
zatáhněte sedák sedadla dopředu
pomocí poutek na sedáku.
Dvojitá kabina
Poutko je umístěno u předního
sedadla. Zatažením za poutko
uvolněte sedák a potom jej zvedněte
nahoru.
Při vracení do původní polohy sedák
sklopte, lehce jej zatlačte dozadu
a potom přední část sedáku zatlačte
dolů, dokud nezaklapne do zajištěné
polohy.
Ve sklopeném stavu umožňuje
zatažení za poutko také nastavení
polohy sedadla podle potřeb sedící
osoby.
Nastavení sedadla 3 44.
Průchozí otvor pro dlouhé
předměty

70Úložné prostoryPod zadní sedadla (pouze na straněpředního spolujezdce) lze po
uvolnění spodních klapek v obložení
uložit dlouhé předměty.
Nejdříve zatáhněte za poutko na
sedadle spolujezdce a zvedněte jej,
potom zatáhněte za jazýček za
sedadlem a sklopte přední klapku
dovnitř (viz obrázek).
Vyklopte zadní klapku nahoru.
V horní poloze je udržována
magnety.
9 Varování
Cestující nesmí používat sedadla,
pod kterými se přepravují
předměty s otevřenými spodními
klapkami v obložení.
Úložný prostor nad kabinou
Celková hmotnost předmětů v tomto
úložném prostoru nesmí překročit
35 kg.
Zavazadlový prostor
Kryt nákladového prostoru Police za sedadly
Na desku za zadními sedadly
neumísťujte zbytečně těžké
předměty a předměty s ostrými
hranami.
Maximální povolená hmotnost
nákladu je 50 kg.9 Varování
Vždy se ujistěte, že náklad je ve
vozidle bezpečně uložen. Jinak
můžou být předměty vrženy do
prostoru vozidla a způsobit osobní zranění nebo poškození nákladu
či vozidla.
