2016 OPEL VIVARO B Uputstvo za upotrebu (in Serbian)

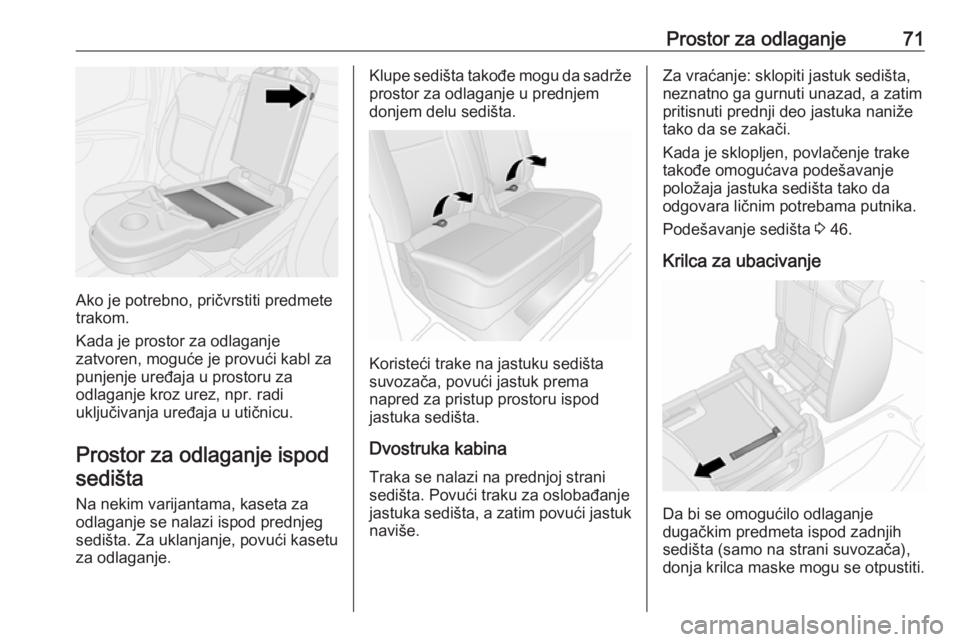

Prostor za odlaganje71
Ako je potrebno, pričvrstiti predmete
trakom.
Kada je prostor za odlaganje
zatvoren, moguće je provući kabl za punjenje uređaja u prostoru za
odlaganje kroz urez, npr. radi
uključivanja uređaja u utičnicu.
Prostor za odlaganje ispod
sedišta
Na nekim varijantama, kaseta za
odlaganje se nalazi ispod prednjeg
sedišta. Za uklanjanje, povući kasetu
za odlaganje.
Klupe sedišta takođe mogu da sadrže prostor za odlaganje u prednjem
donjem delu sedišta.
Koristeći trake na jastuku sedišta
suvozača, povući jastuk prema
napred za pristup prostoru ispod
jastuka sedišta.
Dvostruka kabina Traka se nalazi na prednjoj strani
sedišta. Povući traku za oslobađanje
jastuka sedišta, a zatim povući jastuk
naviše.
Za vraćanje: sklopiti jastuk sedišta,
neznatno ga gurnuti unazad, a zatim
pritisnuti prednji deo jastuka naniže
tako da se zakači.
Kada je sklopljen, povlačenje trake
takođe omogućava podešavanje
položaja jastuka sedišta tako da
odgovara ličnim potrebama putnika.
Podešavanje sedišta 3 46.
Krilca za ubacivanje
Da bi se omogućilo odlaganje
dugačkim predmeta ispod zadnjih
sedišta (samo na strani suvozača), donja krilca maske mogu se otpustiti.

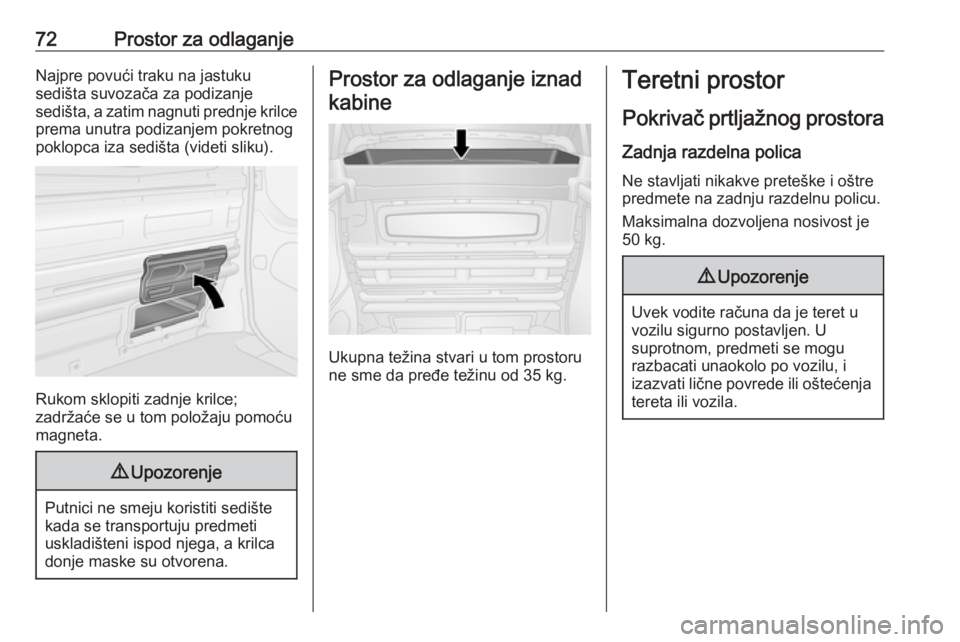

72Prostor za odlaganjeNajpre povući traku na jastuku
sedišta suvozača za podizanje
sedišta, a zatim nagnuti prednje krilce
prema unutra podizanjem pokretnog
poklopca iza sedišta (videti sliku).
Rukom sklopiti zadnje krilce;
zadržaće se u tom položaju pomoću magneta.
9 Upozorenje
Putnici ne smeju koristiti sedište
kada se transportuju predmeti
uskladišteni ispod njega, a krilca
donje maske su otvorena.
Prostor za odlaganje iznad
kabine
Ukupna težina stvari u tom prostoru
ne sme da pređe težinu od 35 kg.
Teretni prostor
Pokrivač prtljažnog prostora Zadnja razdelna polica
Ne stavljati nikakve preteške i oštre predmete na zadnju razdelnu policu.
Maksimalna dozvoljena nosivost je
50 kg.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.

Prostor za odlaganje73
Zadnja razdelna polica može da se
postavi u dva položaja, tj. gornji ili
donji položaj.
Zadnja razdelna polica takođe se
može sklopiti, što obezbeđuje veću
fleksibilnost prtljažnog prostora.
Vađenje
Razdelnu policu povući iz držača sa
obe strane kako bi se izvadila.
Ako su zadnja sedišta 3 49 u
sklopljenom položaju, izvaditi
razdelnu policu i odložiti je tako da
bude horizontalna ispred sklopljenih
zadnjih sedišta.
Postavljanje
Ponovo montirati razdelnu policu
aktivirajući držače sa obe strane.
Kukice za vezivanje prtljaga
Kukice za vezivanje prtljaga se
nalaze na podu prtljažnog prostora i
služe za pričvršćenje tereta pomoću
pričvrsnih traka ili podne mreže za
prtljag da se ne bi klizao.
Kukice za vezivanje prtljaga mogu se
nalaziti na podu vozila i/ili u bočnom
zidu. Broj i lokacija kukica za
vezivanje prtljaga mogu se razlikovati zavisno od vozila.
Maksimalna sila kojim se opterećuju
kukice za vezivanje prtljaga ne sme
da prekorači 6250 N pod uglom od
30°.
Sigurnosna mreža Sigurnosna mreža se može postaviti
iza prednjih ili zadnjih sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.

74Prostor za odlaganjePostavljanje
Otvoriti poklopce u oblozi krova
(koristeći ravni odvijač) radi pristupa
montažnim nosačima, a zatim
umetnuti šipke mrežice prtljažnog
prostora u montažne nosače na levoj
i desnoj strani i pričvrstiti.
Pričvrstiti trake za kukice za vezivanje
prtljaga iza sedišta, zatim zategnuti
trake.
Vađenje Smanjiti zategnutost traka i otkačiti
trake sa kukica za vezivanje prtljaga
ili prstenova. Ukloniti šipke mreže iz
montažnih držača i zatvoriti poklopce.
Trougao upozorenja Trougao upozorenja se može smestitiu prostor ispod sedišta.
Prostor za odlaganje ispod sedišta
3 71.
Komplet za prvu pomoć
Komplet za prvu pomoć se može
smestiti u prostor ispod sedišta.
Prostor za odlaganje ispod sedišta
3 71.

Prostor za odlaganje75Sistem krovnog nosača
Krovni nosač Iz bezbednosnih razloga i da bi izbeglioštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Napomena
Ako su postavljeni pneumatici
veličine 215/60 R17 C, konsultujte
servis pre postavljanja krovnog
nosača.
Videti dodatne informacije u
„Informacije o utovaru“ u nastavku.Informacije o utovaru
● Teške predmete u prtljažniku treba ravnomerno rasporediti i
postaviti što više napred. Ako se
predmeti mogu poslagati jedan
na drugi, teže komade bi trebalo
stavljati dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na ušice 3 73.
● Osigurati predmete u prtljažniku da bi sprečili njihovo klizanje.
● Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta ne smeju biti
nagnuti prema napred.
● Nemojte dozvoliti da se teret izdigne iznad gornje ivice
naslona sedišta.
● Ne postavljati nikakve predmete na instrument tablu.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.● Ne voziti sa otvorenim vratima prtljažnog prostora. Osim toga,
registarska tablica je jasno
vidljiva i pravilno osvetljena samo
kada su vrata zatvorena.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
identifikacionu pločicu 3 194) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta, uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC-u
se sastoji od težine vozača
(68 kg), prtljaga (7 kg) i svih
tečnosti (rezervoar 90 % pun).

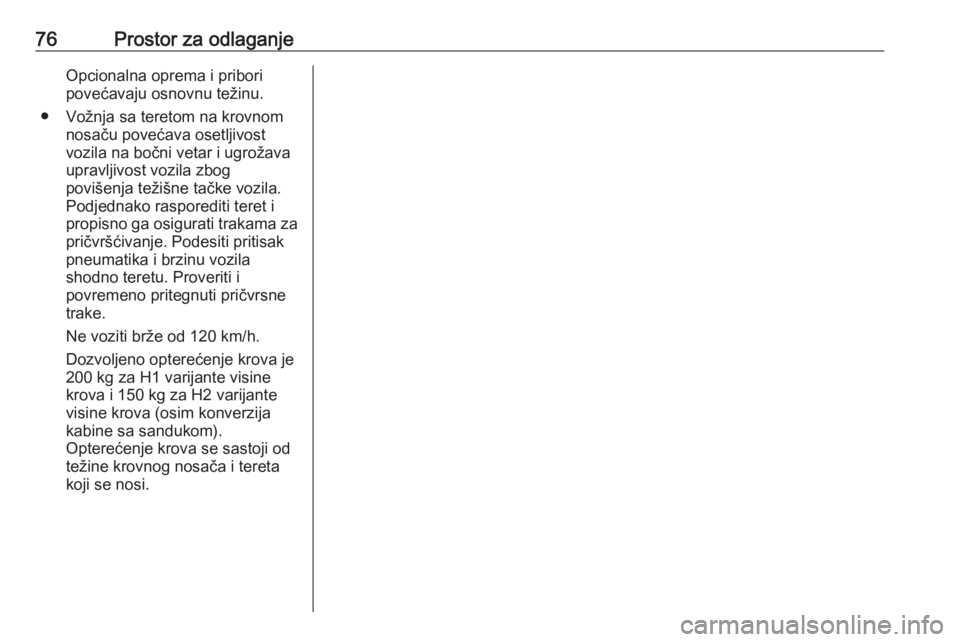

76Prostor za odlaganjeOpcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako rasporediti teret i
propisno ga osigurati trakama za
pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
200 kg za H1 varijante visine
krova i 150 kg za H2 varijante
visine krova (osim konverzija
kabine sa sandukom).
Opterećenje krova se sastoji od
težine krovnog nosača i tereta
koji se nosi.

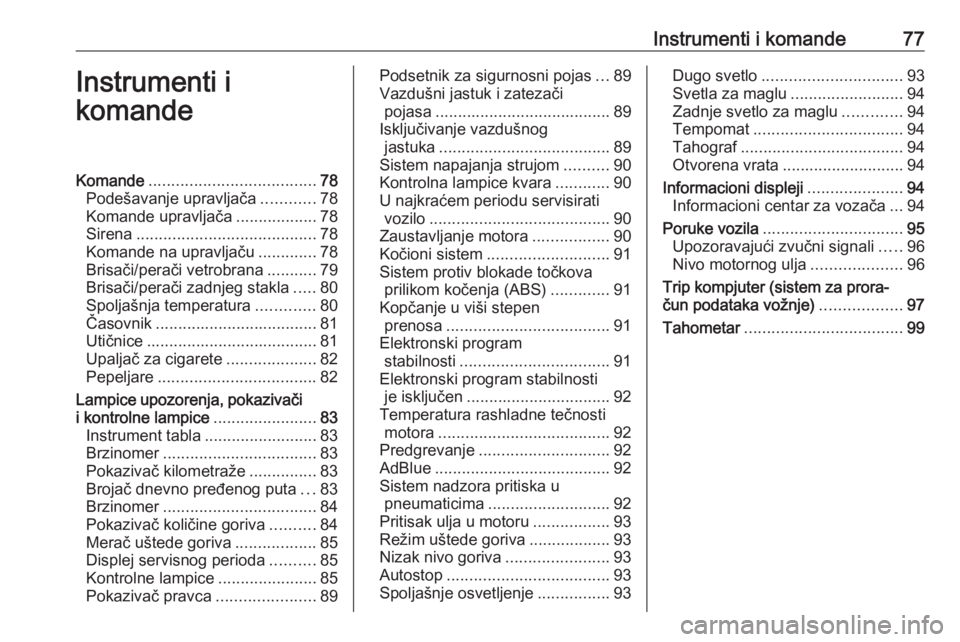

Instrumenti i komande77Instrumenti i
komandeKomande ..................................... 78
Podešavanje upravljača ............78
Komande upravljača ..................78
Sirena ........................................ 78
Komande na upravljaču .............78
Brisači/perači vetrobrana ...........79
Brisači/perači zadnjeg stakla .....80
Spoljašnja temperatura .............80
Časovnik .................................... 81
Utičnice ...................................... 81
Upaljač za cigarete ....................82
Pepeljare ................................... 82
Lampice upozorenja, pokazivači
i kontrolne lampice .......................83
Instrument tabla .........................83
Brzinomer .................................. 83
Pokazivač kilometraže ...............83
Brojač dnevno pređenog puta ...83
Brzinomer .................................. 84
Pokazivač količine goriva ..........84
Merač uštede goriva ..................85
Displej servisnog perioda ..........85
Kontrolne lampice ......................85
Pokazivač pravca ......................89Podsetnik za sigurnosni pojas ...89
Vazdušni jastuk i zatezači pojasa ....................................... 89
Isključivanje vazdušnog jastuka ...................................... 89
Sistem napajanja strujom ..........90
Kontrolna lampice kvara ............90
U najkraćem periodu servisirati vozilo ........................................ 90
Zaustavljanje motora .................90
Kočioni sistem ........................... 91
Sistem protiv blokade točkova prilikom kočenja (ABS) .............91
Kopčanje u viši stepen prenosa .................................... 91
Elektronski program stabilnosti ................................. 91
Elektronski program stabilnosti je isključen ................................ 92
Temperatura rashladne tečnosti motora ...................................... 92
Predgrevanje ............................. 92
AdBlue ....................................... 92
Sistem nadzora pritiska u pneumaticima ........................... 92
Pritisak ulja u motoru .................93
Režim uštede goriva ..................93
Nizak nivo goriva .......................93
Autostop .................................... 93
Spoljašnje osvetljenje ................93Dugo svetlo ............................... 93
Svetla za maglu .........................94
Zadnje svetlo za maglu .............94
Tempomat ................................. 94
Tahograf .................................... 94
Otvorena vrata ........................... 94
Informacioni displeji .....................94
Informacioni centar za vozača ...94
Poruke vozila ............................... 95
Upozoravajući zvučni signali .....96
Nivo motornog ulja ....................96
Trip kompjuter (sistem za prora‐ čun podataka vožnje) ..................97
Tahometar ................................... 99

78Instrumenti i komandeKomandePodešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača
Tempomatom i ograničavačom
brzine se može upravljati pomoću
komandi na upravljaču.
Tempomat i ograničavač brzine
3 138.
Sirena
Pritisnuti j.
Sirena će se oglasiti bez obzira na
položaj kontakt brave.
Komande na upravljaču
Infotainment sistemom i prikopčanim
mobilnim telefonom se može
upravljati pomoću komandi na stubu.
Dodatne informacije su dostupne u
uputstvu za upotrebu Infotainment
sistema.
