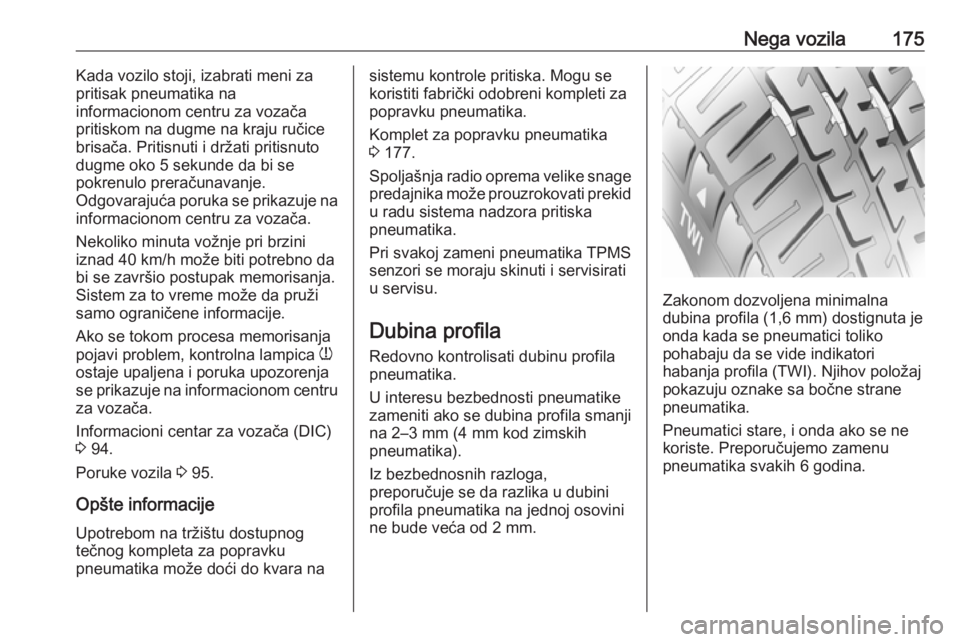

Nega vozila175Kada vozilo stoji, izabrati meni za
pritisak pneumatika na
informacionom centru za vozača pritiskom na dugme na kraju ručice
brisača. Pritisnuti i držati pritisnuto
dugme oko 5 sekunde da bi se pokrenulo preračunavanje.
Odgovarajuća poruka se prikazuje na
informacionom centru za vozača.
Nekoliko minuta vožnje pri brzini
iznad 40 km/h može biti potrebno da
bi se završio postupak memorisanja.
Sistem za to vreme može da pruži
samo ograničene informacije.
Ako se tokom procesa memorisanja
pojavi problem, kontrolna lampica w
ostaje upaljena i poruka upozorenja
se prikazuje na informacionom centru
za vozača.
Informacioni centar za vozača (DIC)
3 94.
Poruke vozila 3 95.
Opšte informacije Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara nasistemu kontrole pritiska. Mogu se
koristiti fabrički odobreni kompleti za
popravku pneumatika.
Komplet za popravku pneumatika
3 177.
Spoljašnja radio oprema velike snage
predajnika može prouzrokovati prekid
u radu sistema nadzora pritiska
pneumatika.
Pri svakoj zameni pneumatika TPMS senzori se moraju skinuti i servisirati
u servisu.
Dubina profilaRedovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti pneumatike
zameniti ako se dubina profila smanji
na 2–3 mm (4 mm kod zimskih
pneumatika).
Iz bezbednosnih razloga,
preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profila (1,6 mm) dostignuta je
onda kada se pneumatici toliko
pohabaju da se vide indikatori
habanja profila (TWI). Njihov položaj
pokazuju oznake sa bočne strane
pneumatika.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.

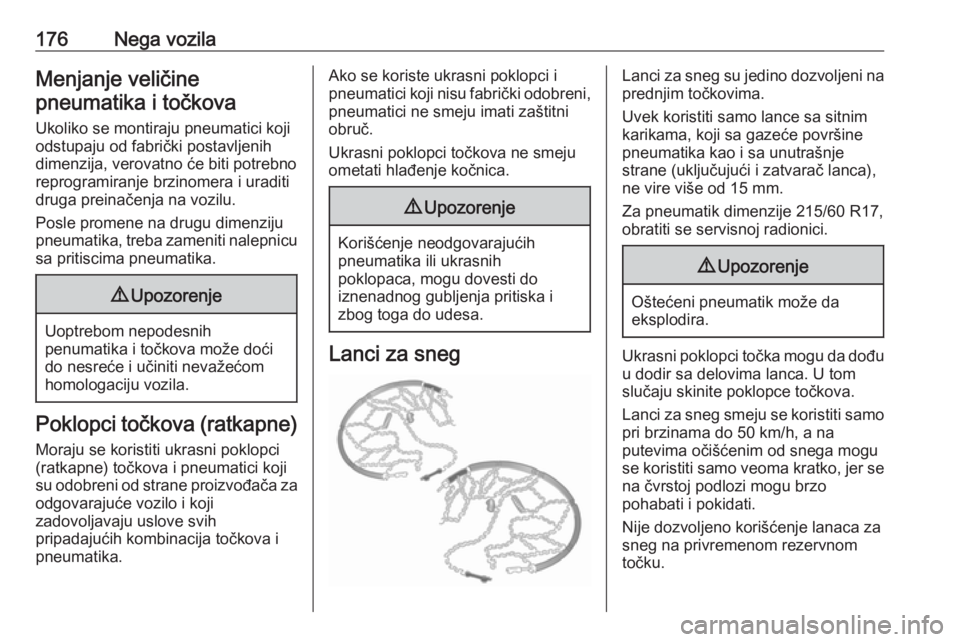

176Nega vozilaMenjanje veličinepneumatika i točkova
Ukoliko se montiraju pneumatici koji
odstupaju od fabrički postavljenih
dimenzija, verovatno će biti potrebno
reprogramiranje brzinomera i uraditi
druga preinačenja na vozilu.
Posle promene na drugu dimenziju
pneumatika, treba zameniti nalepnicu sa pritiscima pneumatika.9 Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Poklopci točkova (ratkapne)
Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Lanci za sneg
Lanci za sneg su jedino dozvoljeni na prednjim točkovima.
Uvek koristiti samo lance sa sitnim karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca),
ne vire više od 15 mm.
Za pneumatik dimenzije 215/60 R17,
obratiti se servisnoj radionici.9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Ukrasni poklopci točka mogu da dođu
u dodir sa delovima lanca. U tom
slučaju skinite poklopce točkova.
Lanci za sneg smeju se koristiti samo pri brzinama do 50 km/h, a na
putevima očišćenim od snega mogu se koristiti samo veoma kratko, jer se na čvrstoj podlozi mogu brzo
pohabati i pokidati.
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.

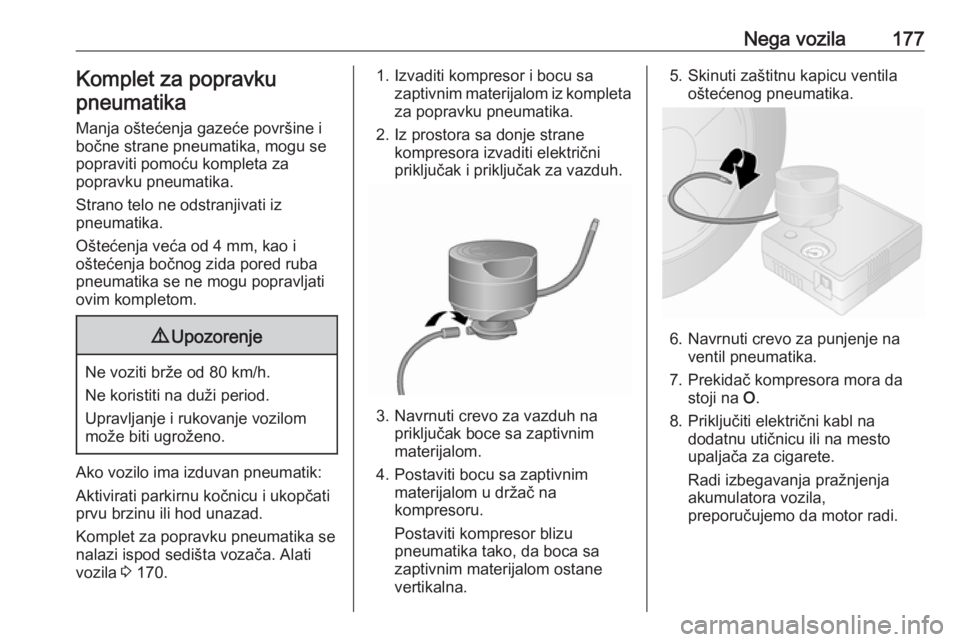

Nega vozila177Komplet za popravku
pneumatika
Manja oštećenja gazeće površine i
bočne strane pneumatika, mogu se
popraviti pomoću kompleta za
popravku pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočnog zida pored ruba pneumatika se ne mogu popravljati
ovim kompletom.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugroženo.
Ako vozilo ima izduvan pneumatik:
Aktivirati parkirnu kočnicu i ukopčati
prvu brzinu ili hod unazad.
Komplet za popravku pneumatika se
nalazi ispod sedišta vozača. Alati
vozila 3 170.
1. Izvaditi kompresor i bocu sa
zaptivnim materijalom iz kompletaza popravku pneumatika.
2. Iz prostora sa donje strane kompresora izvaditi električni
priključak i priključak za vazduh.
3. Navrnuti crevo za vazduh na priključak boce sa zaptivnim
materijalom.
4. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa
zaptivnim materijalom ostane
vertikalna.
5. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
6. Navrnuti crevo za punjenje na ventil pneumatika.
7. Prekidač kompresora mora da stoji na O.
8. Priključiti električni kabl na dodatnu utičnicu ili na mesto
upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora vozila,
preporučujemo da motor radi.

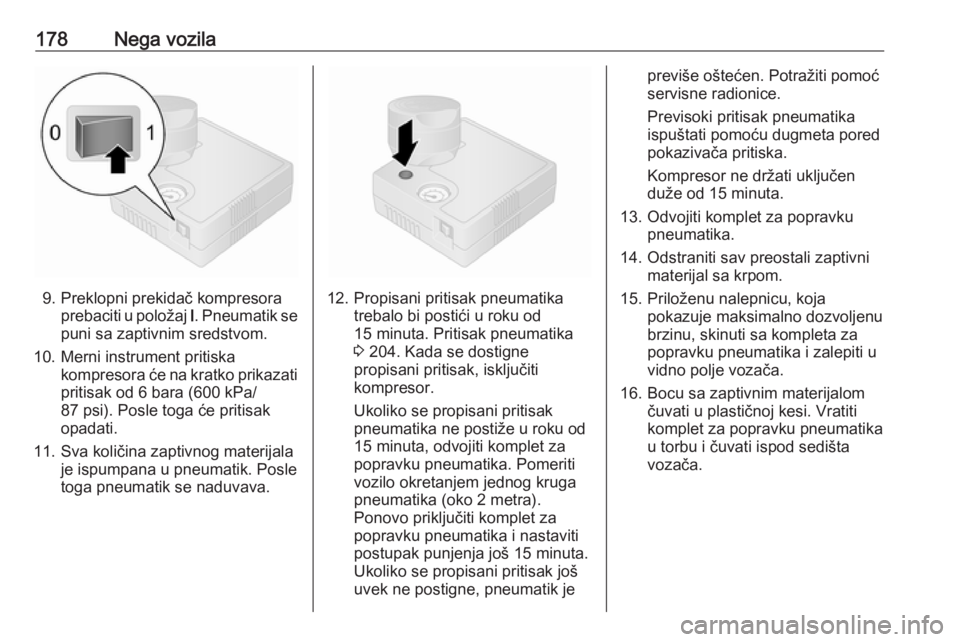

178Nega vozila
9. Preklopni prekidač kompresoraprebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
10. Merni instrument pritiska kompresora će na kratko prikazati
pritisak od 6 bara (600 kPa/
87 psi). Posle toga će pritisak
opadati.
11. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.12. Propisani pritisak pneumatika trebalo bi postići u roku od
15 minuta. Pritisak pneumatika
3 204. Kada se dostigne
propisani pritisak, isključiti
kompresor.
Ukoliko se propisani pritisak
pneumatika ne postiže u roku od
15 minuta, odvojiti komplet za
popravku pneumatika. Pomeriti
vozilo okretanjem jednog kruga
pneumatika (oko 2 metra).
Ponovo priključiti komplet za
popravku pneumatika i nastaviti
postupak punjenja još 15 minuta.
Ukoliko se propisani pritisak još
uvek ne postigne, pneumatik je
previše oštećen. Potražiti pomoć
servisne radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta pored
pokazivača pritiska.
Kompresor ne držati uključen
duže od 15 minuta.
13. Odvojiti komplet za popravku pneumatika.
14. Odstraniti sav preostali zaptivni materijal sa krpom.
15. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenu
brzinu, skinuti sa kompleta za
popravku pneumatika i zalepiti u
vidno polje vozača.
16. Bocu sa zaptivnim materijalom čuvati u plastičnoj kesi. Vratiti
komplet za popravku pneumatika u torbu i čuvati ispod sedišta
vozača.

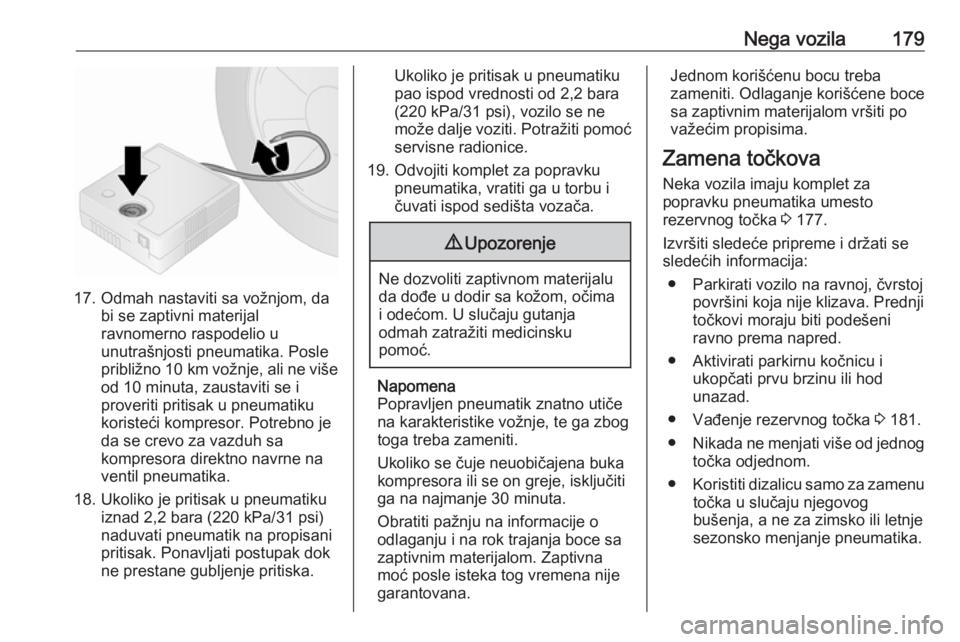

Nega vozila179
17. Odmah nastaviti sa vožnjom, dabi se zaptivni materijalravnomerno raspodelio u
unutrašnjosti pneumatika. Posle
približno 10 km vožnje, ali ne više
od 10 minuta, zaustaviti se i
proveriti pritisak u pneumatiku
koristeći kompresor. Potrebno je da se crevo za vazduh sa
kompresora direktno navrne na
ventil pneumatika.
18. Ukoliko je pritisak u pneumatiku iznad 2,2 bara (220 kPa/31 psi)
naduvati pneumatik na propisani
pritisak. Ponavljati postupak dok
ne prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 2,2 bara
(220 kPa/31 psi), vozilo se ne
može dalje voziti. Potražiti pomoć servisne radionice.
19. Odvojiti komplet za popravku pneumatika, vratiti ga u torbu i
čuvati ispod sedišta vozača.9 Upozorenje
Ne dozvoliti zaptivnom materijalu
da dođe u dodir sa kožom, očima i odećom. U slučaju gutanja
odmah zatražiti medicinsku
pomoć.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Obratiti pažnju na informacije o
odlaganju i na rok trajanja boce sa zaptivnim materijalom. Zaptivna
moć posle isteka tog vremena nije
garantovana.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Zamena točkova
Neka vozila imaju komplet za
popravku pneumatika umesto
rezervnog točka 3 177.
Izvršiti sledeće pripreme i držati se
sledećih informacija:
● Parkirati vozilo na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Aktivirati parkirnu kočnicu i ukopčati prvu brzinu ili hod
unazad.
● Vađenje rezervnog točka 3 181.
● Nikada ne menjati više od jednog
točka odjednom.
● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.

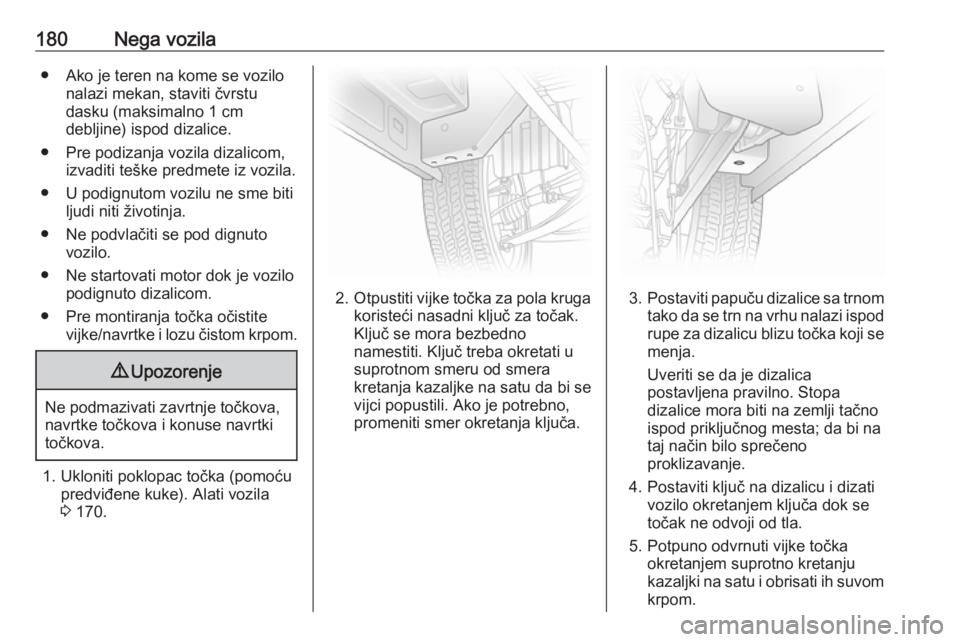

180Nega vozila● Ako je teren na kome se vozilonalazi mekan, staviti čvrstu
dasku (maksimalno 1 cm
debljine) ispod dizalice.
● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Pre montiranja točka očistite vijke/navrtke i lozu čistom krpom.9Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Ukloniti poklopac točka (pomoću predviđene kuke). Alati vozila
3 170.
2. Otpustiti vijke točka za pola kruga
koristeći nasadni ključ za točak.
Ključ se mora bezbedno
namestiti. Ključ treba okretati u
suprotnom smeru od smera
kretanja kazaljke na satu da bi se
vijci popustili. Ako je potrebno,
promeniti smer okretanja ključa.3. Postaviti papuču dizalice sa trnom
tako da se trn na vrhu nalazi ispod rupe za dizalicu blizu točka koji se
menja.
Uveriti se da je dizalica
postavljena pravilno. Stopa
dizalice mora biti na zemlji tačno
ispod priključnog mesta; da bi na
taj način bilo sprečeno
proklizavanje.
4. Postaviti ključ na dizalicu i dizati vozilo okretanjem ključa dok se
točak ne odvoji od tla.
5. Potpuno odvrnuti vijke točka okretanjem suprotno kretanju
kazaljki na satu i obrisati ih suvom krpom.

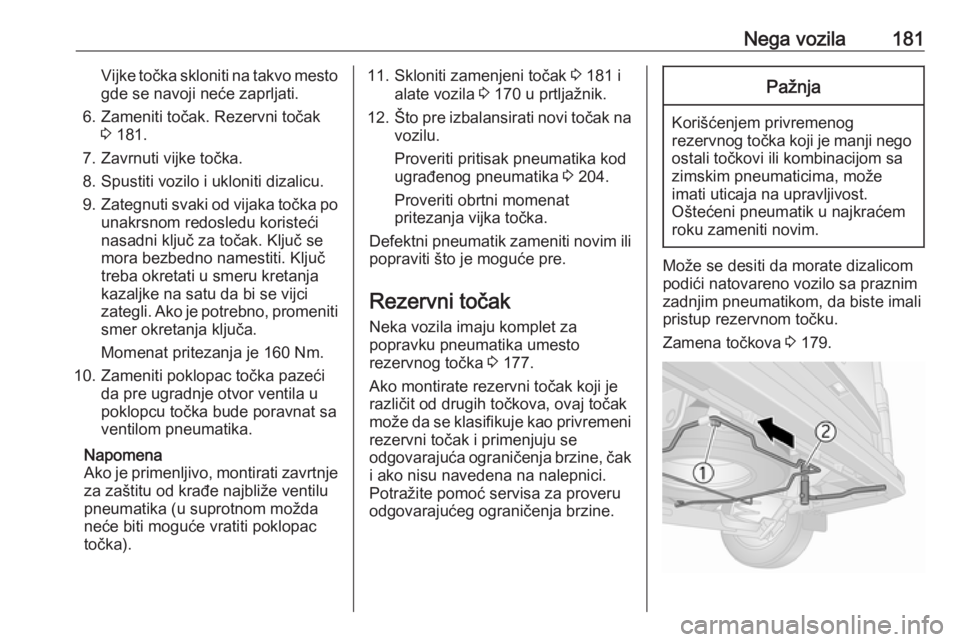

Nega vozila181Vijke točka skloniti na takvo mestogde se navoji neće zaprljati.
6. Zameniti točak. Rezervni točak 3 181.
7. Zavrnuti vijke točka.
8. Spustiti vozilo i ukloniti dizalicu.
9. Zategnuti svaki od vijaka točka po
unakrsnom redosledu koristeći
nasadni ključ za točak. Ključ se
mora bezbedno namestiti. Ključ
treba okretati u smeru kretanja
kazaljke na satu da bi se vijci
zategli. Ako je potrebno, promeniti smer okretanja ključa.
Momenat pritezanja je 160 Nm.
10. Zameniti poklopac točka pazeći da pre ugradnje otvor ventila u
poklopcu točka bude poravnat sa
ventilom pneumatika.
Napomena
Ako je primenljivo, montirati zavrtnje za zaštitu od krađe najbliže ventilu
pneumatika (u suprotnom možda
neće biti moguće vratiti poklopac
točka).11. Skloniti zamenjeni točak 3 181 i
alate vozila 3 170 u prtljažnik.
12. Što pre izbalansirati novi točak na
vozilu.
Proveriti pritisak pneumatika kod
ugrađenog pneumatika 3 204.
Proveriti obrtni momenat
pritezanja vijka točka.
Defektni pneumatik zameniti novim ili
popraviti što je moguće pre.
Rezervni točak
Neka vozila imaju komplet za
popravku pneumatika umesto
rezervnog točka 3 177.
Ako montirate rezervni točak koji je
različit od drugih točkova, ovaj točak
može da se klasifikuje kao privremeni
rezervni točak i primenjuju se
odgovarajuća ograničenja brzine, čak
i ako nisu navedena na nalepnici. Potražite pomoć servisa za proveru
odgovarajućeg ograničenja brzine.Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Može se desiti da morate dizalicom podići natovareno vozilo sa praznim
zadnjim pneumatikom, da biste imali
pristup rezervnom točku.
Zamena točkova 3 179.

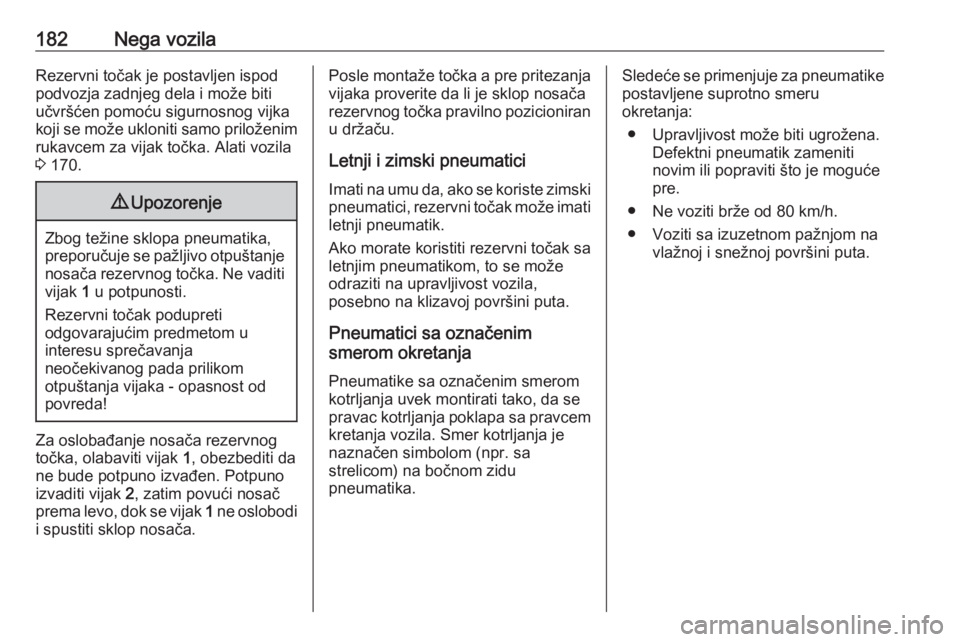

182Nega vozilaRezervni točak je postavljen ispod
podvozja zadnjeg dela i može biti
učvršćen pomoću sigurnosnog vijka
koji se može ukloniti samo priloženim rukavcem za vijak točka. Alati vozila
3 170.9 Upozorenje
Zbog težine sklopa pneumatika,
preporučuje se pažljivo otpuštanje nosača rezervnog točka. Ne vaditi
vijak 1 u potpunosti.
Rezervni točak podupreti
odgovarajućim predmetom u
interesu sprečavanja
neočekivanog pada prilikom
otpuštanja vijaka - opasnost od
povreda!
Za oslobađanje nosača rezervnog
točka, olabaviti vijak 1, obezbediti da
ne bude potpuno izvađen. Potpuno
izvaditi vijak 2, zatim povući nosač
prema levo, dok se vijak 1 ne oslobodi
i spustiti sklop nosača.
Posle montaže točka a pre pritezanja vijaka proverite da li je sklop nosača
rezervnog točka pravilno pozicioniran u držaču.
Letnji i zimski pneumatici
Imati na umu da, ako se koriste zimski pneumatici, rezervni točak može imati letnji pneumatik.
Ako morate koristiti rezervni točak sa
letnjim pneumatikom, to se može
odraziti na upravljivost vozila,
posebno na klizavoj površini puta.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se
pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.Sledeće se primenjuje za pneumatike
postavljene suprotno smeru
okretanja:
● Upravljivost može biti ugrožena. Defektni pneumatik zameniti
novim ili popraviti što je moguće
pre.
● Ne voziti brže od 80 km/h.
● Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.
