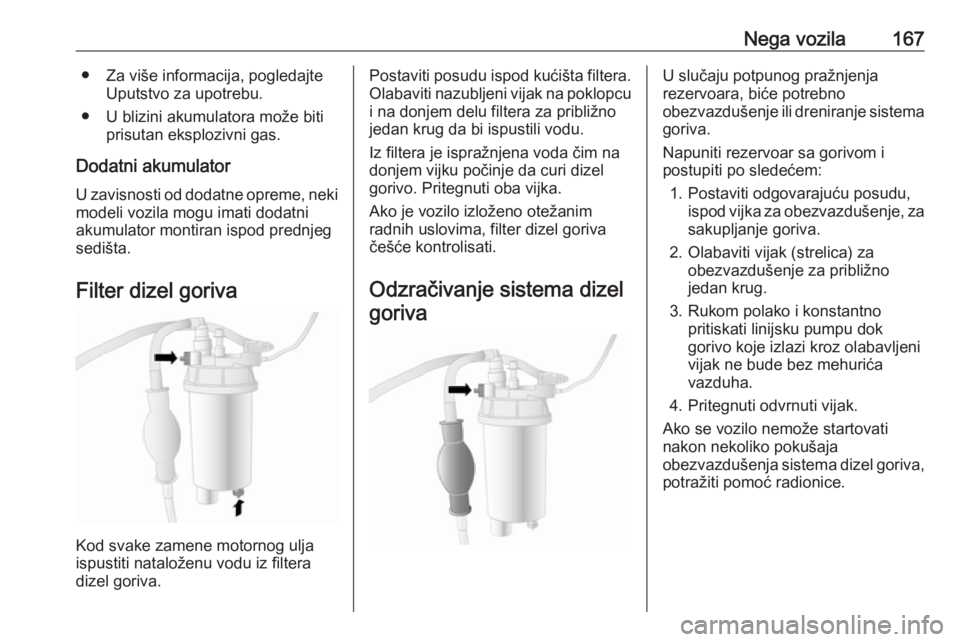

Nega vozila167● Za više informacija, pogledajteUputstvo za upotrebu.
● U blizini akumulatora može biti prisutan eksplozivni gas.
Dodatni akumulator
U zavisnosti od dodatne opreme, neki
modeli vozila mogu imati dodatni
akumulator montiran ispod prednjeg
sedišta.
Filter dizel goriva
Kod svake zamene motornog ulja
ispustiti nataloženu vodu iz filtera
dizel goriva.
Postaviti posudu ispod kućišta filtera. Olabaviti nazubljeni vijak na poklopcu
i na donjem delu filtera za približno
jedan krug da bi ispustili vodu.
Iz filtera je ispražnjena voda čim na
donjem vijku počinje da curi dizel
gorivo. Pritegnuti oba vijka.
Ako je vozilo izloženo otežanim
radnih uslovima, filter dizel goriva
češće kontrolisati.
Odzračivanje sistema dizelgorivaU slučaju potpunog pražnjenja
rezervoara, biće potrebno
obezvazdušenje ili dreniranje sistema
goriva.
Napuniti rezervoar sa gorivom i
postupiti po sledećem:
1. Postaviti odgovarajuću posudu, ispod vijka za obezvazdušenje, za
sakupljanje goriva.
2. Olabaviti vijak (strelica) za obezvazdušenje za približno
jedan krug.
3. Rukom polako i konstantno pritiskati linijsku pumpu dok
gorivo koje izlazi kroz olabavljeni
vijak ne bude bez mehurića
vazduha.
4. Pritegnuti odvrnuti vijak.
Ako se vozilo nemože startovati
nakon nekoliko pokušaja
obezvazdušenja sistema dizel goriva, potražiti pomoć radionice.

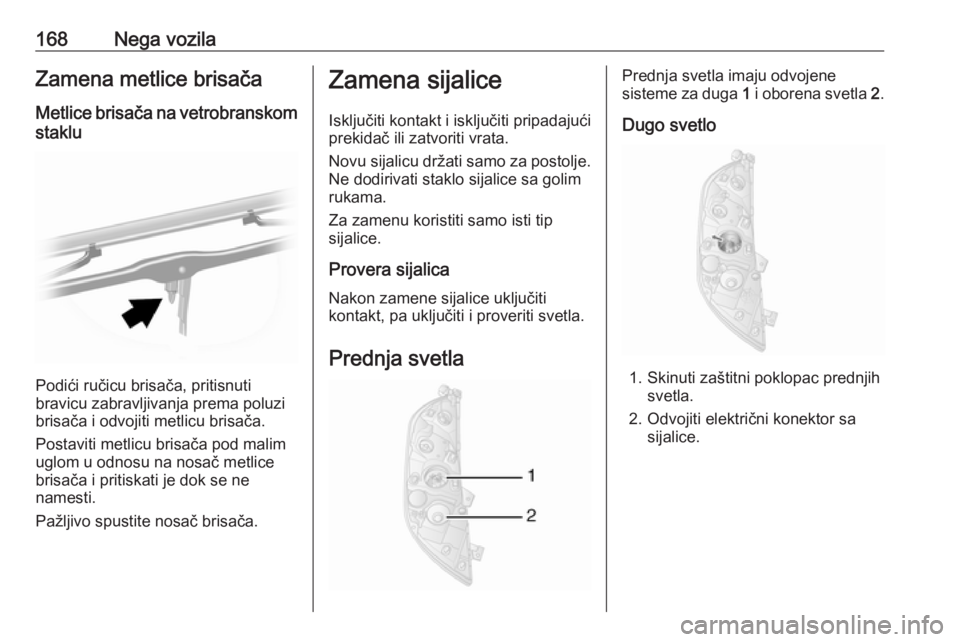

168Nega vozilaZamena metlice brisačaMetlice brisača na vetrobranskom
staklu
Podići ručicu brisača, pritisnuti
bravicu zabravljivanja prema poluzi
brisača i odvojiti metlicu brisača.
Postaviti metlicu brisača pod malim uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustite nosač brisača.
Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Provera sijalicaNakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Prednja svetlaPrednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Dugo svetlo
1. Skinuti zaštitni poklopac prednjih svetla.
2. Odvojiti električni konektor sa sijalice.

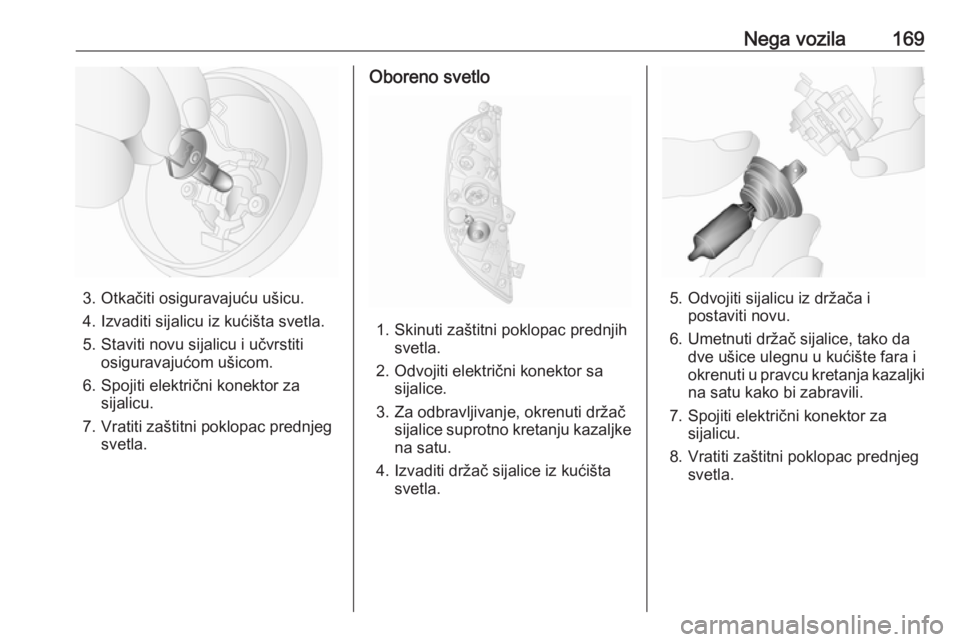

Nega vozila169
3. Otkačiti osiguravajuću ušicu.4. Izvaditi sijalicu iz kućišta svetla.
5. Staviti novu sijalicu i učvrstiti osiguravajućom ušicom.
6. Spojiti električni konektor za sijalicu.
7. Vratiti zaštitni poklopac prednjeg svetla.
Oboreno svetlo
1. Skinuti zaštitni poklopac prednjih svetla.
2. Odvojiti električni konektor sa sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača ipostaviti novu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac prednjeg svetla.

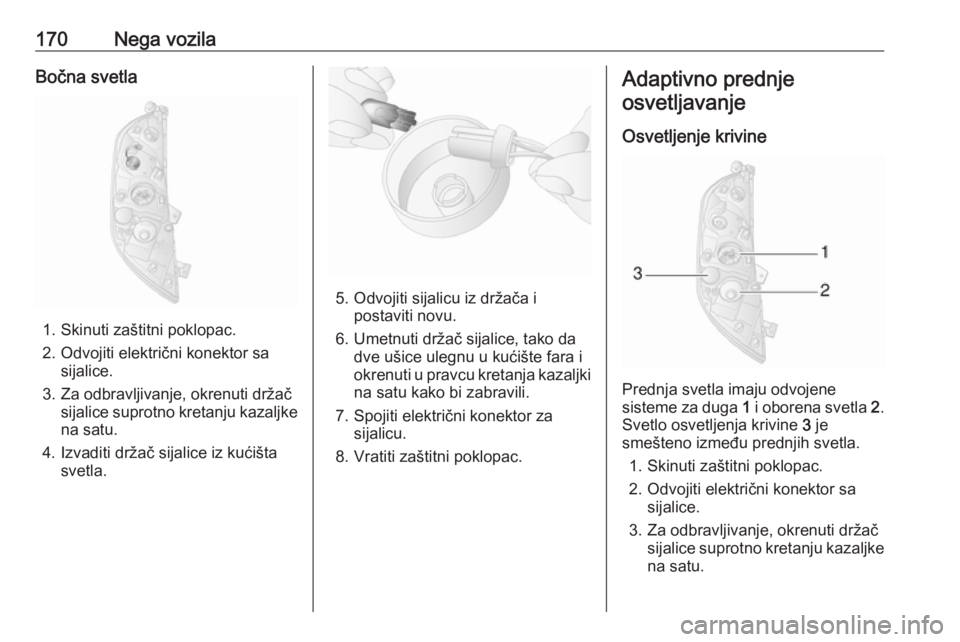

170Nega vozilaBočna svetla
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača ipostaviti novu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.
Adaptivno prednje
osvetljavanje
Osvetljenje krivine
Prednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Svetlo osvetljenja krivine 3 je
smešteno između prednjih svetla.
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljkena satu.

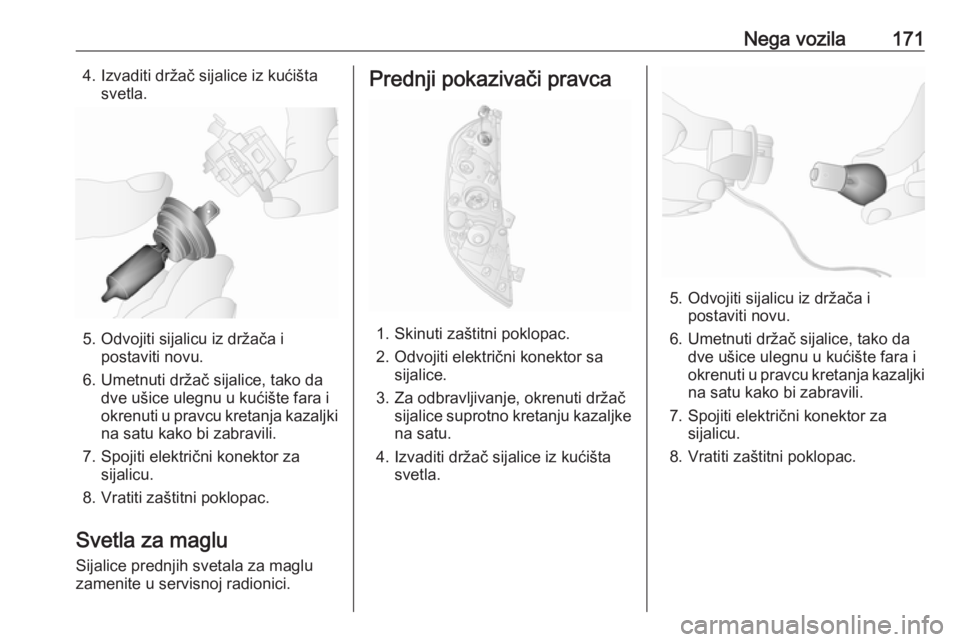

Nega vozila1714. Izvaditi držač sijalice iz kućištasvetla.
5. Odvojiti sijalicu iz držača i postaviti novu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.
Svetla za maglu
Sijalice prednjih svetala za maglu
zamenite u servisnoj radionici.
Prednji pokazivači pravca
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača ipostaviti novu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.

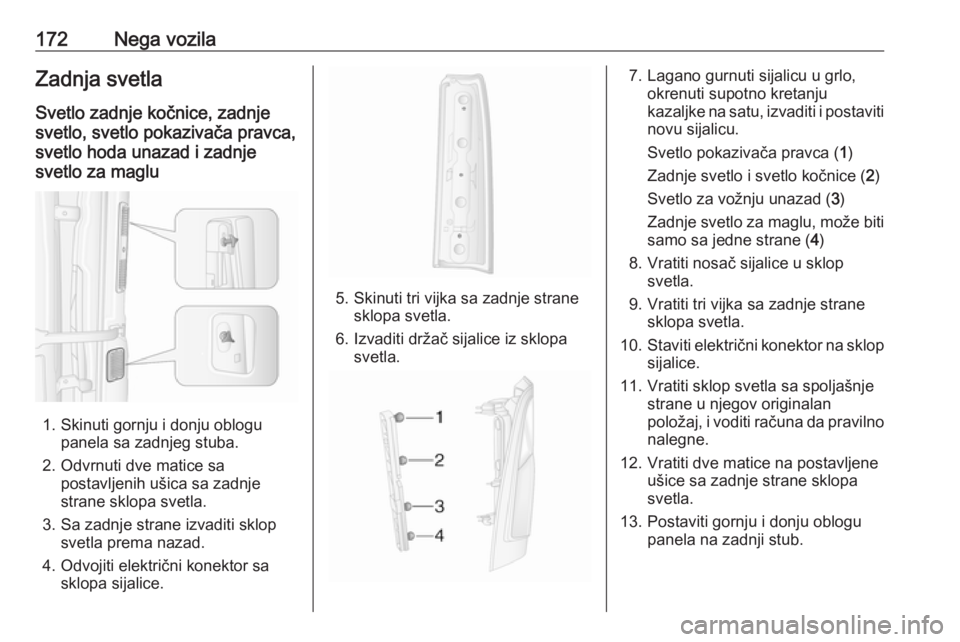

172Nega vozilaZadnja svetlaSvetlo zadnje kočnice, zadnje
svetlo, svetlo pokazivača pravca,
svetlo hoda unazad i zadnje
svetlo za maglu
1. Skinuti gornju i donju oblogu panela sa zadnjeg stuba.
2. Odvrnuti dve matice sa postavljenih ušica sa zadnje
strane sklopa svetla.
3. Sa zadnje strane izvaditi sklop svetla prema nazad.
4. Odvojiti električni konektor sa sklopa sijalice.
5. Skinuti tri vijka sa zadnje strane sklopa svetla.
6. Izvaditi držač sijalice iz sklopa svetla.
7. Lagano gurnuti sijalicu u grlo, okrenuti supotno kretanjukazaljke na satu, izvaditi i postaviti
novu sijalicu.
Svetlo pokazivača pravca ( 1)
Zadnje svetlo i svetlo kočnice ( 2)
Svetlo za vožnju unazad ( 3)
Zadnje svetlo za maglu, može biti
samo sa jedne strane ( 4)
8. Vratiti nosač sijalice u sklop svetla.
9. Vratiti tri vijka sa zadnje strane sklopa svetla.
10. Staviti električni konektor na sklop
sijalice.
11. Vratiti sklop svetla sa spoljašnje strane u njegov originalan
položaj, i voditi računa da pravilno
nalegne.
12. Vratiti dve matice na postavljene ušice sa zadnje strane sklopa
svetla.
13. Postaviti gornju i donju oblogu panela na zadnji stub.

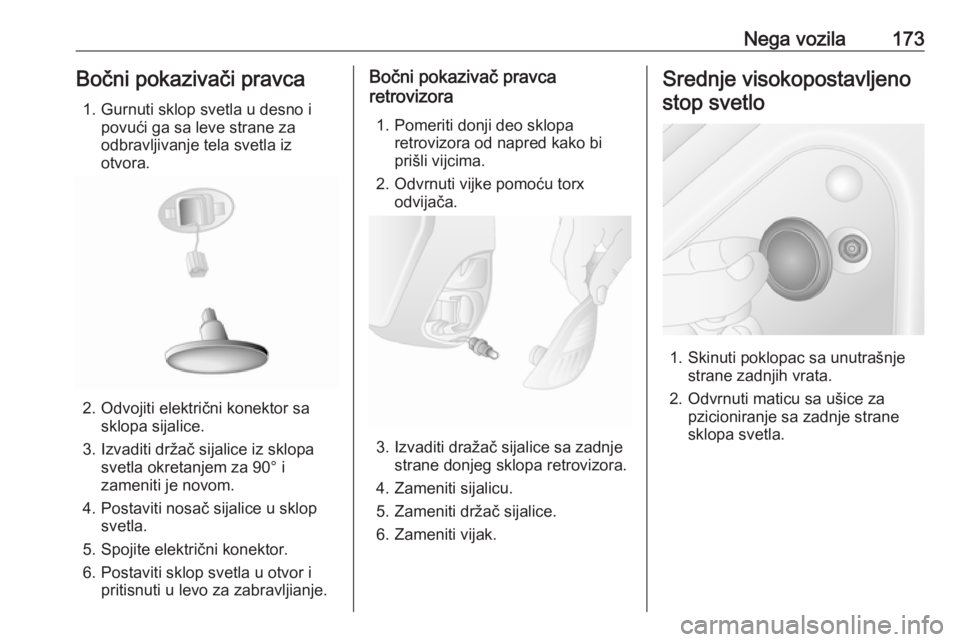

Nega vozila173Bočni pokazivači pravca1. Gurnuti sklop svetla u desno i povući ga sa leve strane za
odbravljivanje tela svetla iz
otvora.
2. Odvojiti električni konektor sa sklopa sijalice.
3. Izvaditi držač sijalice iz sklopa svetla okretanjem za 90° i
zameniti je novom.
4. Postaviti nosač sijalice u sklop svetla.
5. Spojite električni konektor.
6. Postaviti sklop svetla u otvor i pritisnuti u levo za zabravljianje.
Bočni pokazivač pravca
retrovizora
1. Pomeriti donji deo sklopa retrovizora od napred kako bi
prišli vijcima.
2. Odvrnuti vijke pomoću torx odvijača.
3. Izvaditi dražač sijalice sa zadnjestrane donjeg sklopa retrovizora.
4. Zameniti sijalicu.
5. Zameniti držač sijalice.
6. Zameniti vijak.
Srednje visokopostavljeno
stop svetlo
1. Skinuti poklopac sa unutrašnje strane zadnjih vrata.
2. Odvrnuti maticu sa ušice za pzicioniranje sa zadnje strane
sklopa svetla.

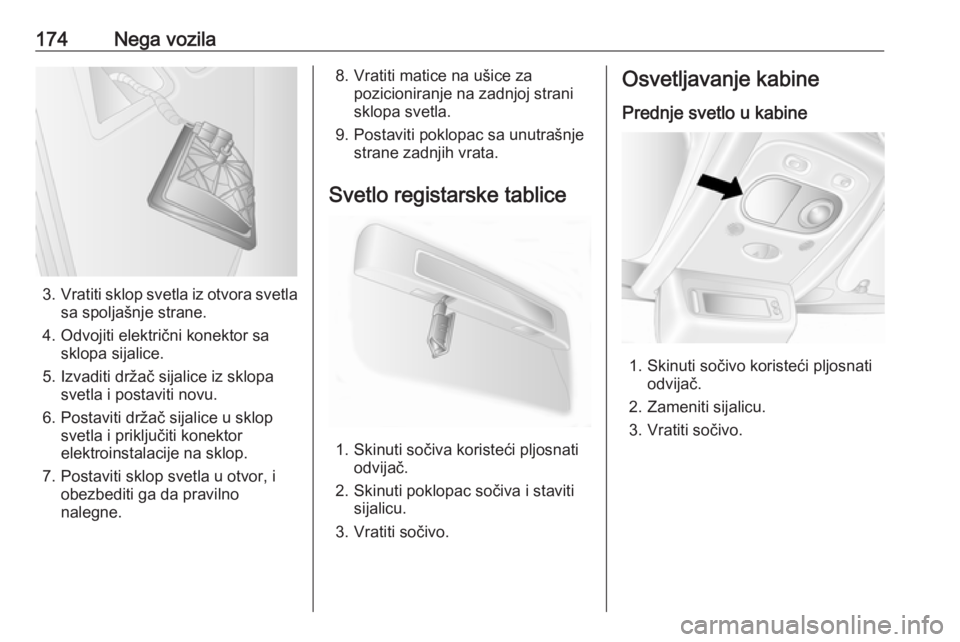

174Nega vozila
3.Vratiti sklop svetla iz otvora svetla
sa spoljašnje strane.
4. Odvojiti električni konektor sa sklopa sijalice.
5. Izvaditi držač sijalice iz sklopa svetla i postaviti novu.
6. Postaviti držač sijalice u sklop svetla i priključiti konektor
elektroinstalacije na sklop.
7. Postaviti sklop svetla u otvor, i obezbediti ga da pravilno
nalegne.
8. Vratiti matice na ušice za pozicioniranje na zadnjoj strani
sklopa svetla.
9. Postaviti poklopac sa unutrašnje strane zadnjih vrata.
Svetlo registarske tablice
1. Skinuti sočiva koristeći pljosnati odvijač.
2. Skinuti poklopac sočiva i staviti sijalicu.
3. Vratiti sočivo.
Osvetljavanje kabine
Prednje svetlo u kabine
1. Skinuti sočivo koristeći pljosnati odvijač.
2. Zameniti sijalicu.
3. Vratiti sočivo.
