2016 OPEL MOVANO_B Uputstvo za upotrebu (in Serbian)

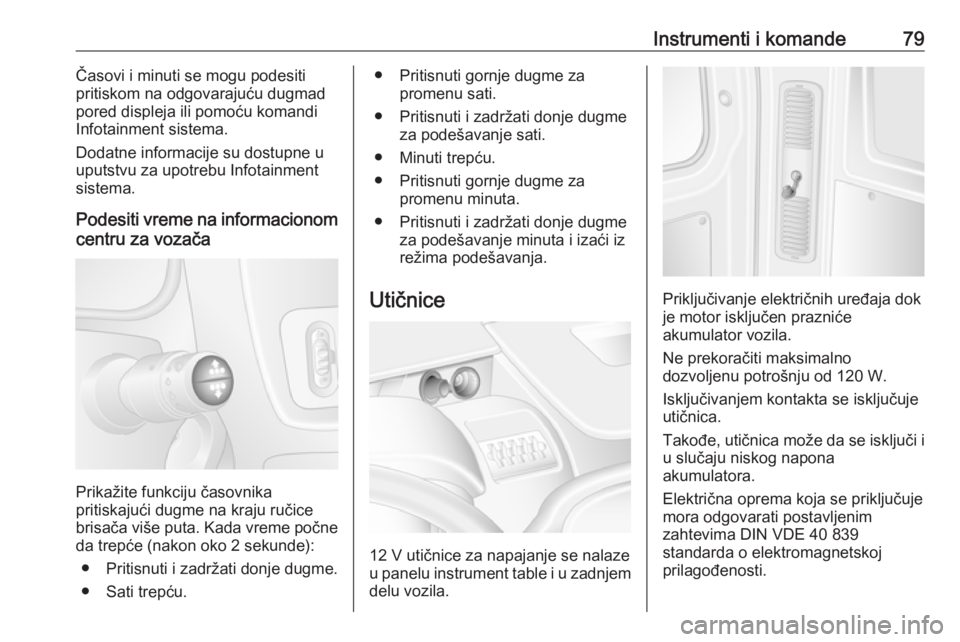

Instrumenti i komande79Časovi i minuti se mogu podesiti
pritiskom na odgovarajuću dugmad
pored displeja ili pomoću komandi
Infotainment sistema.
Dodatne informacije su dostupne u
uputstvu za upotrebu Infotainment
sistema.
Podesiti vreme na informacionom
centru za vozača
Prikažite funkciju časovnika
pritiskajući dugme na kraju ručice
brisača više puta. Kada vreme počne da trepće (nakon oko 2 sekunde):
● Pritisnuti i zadržati donje dugme.
● Sati trepću.
● Pritisnuti gornje dugme za promenu sati.
● Pritisnuti i zadržati donje dugme za podešavanje sati.
● Minuti trepću. ● Pritisnuti gornje dugme za promenu minuta.
● Pritisnuti i zadržati donje dugme za podešavanje minuta i izaći izrežima podešavanja.
Utičnice
12 V utičnice za napajanje se nalaze u panelu instrument table i u zadnjem
delu vozila.
Priključivanje električnih uređaja dok
je motor isključen prazniće
akumulator vozila.
Ne prekoračiti maksimalno
dozvoljenu potrošnju od 120 W.
Isključivanjem kontakta se isključuje
utičnica.
Takođe, utičnica može da se isključi i u slučaju niskog napona
akumulatora.
Električna oprema koja se priključuje
mora odgovarati postavljenim
zahtevima DIN VDE 40 839
standarda o elektromagnetskoj
prilagođenosti.

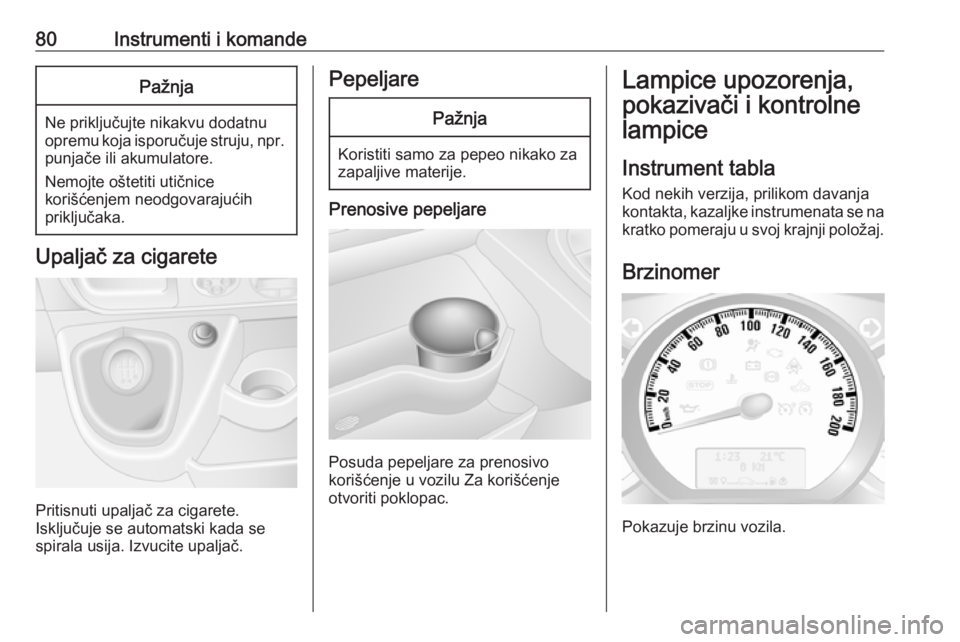

80Instrumenti i komandePažnja
Ne priključujte nikakvu dodatnu
opremu koja isporučuje struju, npr. punjače ili akumulatore.
Nemojte oštetiti utičnice
korišćenjem neodgovarajućih
priključaka.
Upaljač za cigarete
Pritisnuti upaljač za cigarete.
Isključuje se automatski kada se
spirala usija. Izvucite upaljač.
PepeljarePažnja
Koristiti samo za pepeo nikako za
zapaljive materije.
Prenosive pepeljare
Posuda pepeljare za prenosivo
korišćenje u vozilu Za korišćenje
otvoriti poklopac.
Lampice upozorenja,
pokazivači i kontrolne lampice
Instrument tabla Kod nekih verzija, prilikom davanja
kontakta, kazaljke instrumenata se na
kratko pomeraju u svoj krajnji položaj.
Brzinomer
Pokazuje brzinu vozila.

Instrumenti i komande81Ograničavač brzineMaksimalna brzina može biti
ograničena graničnikom brzine. Kao vidljiva oznaka toga, na instrument
tablu je postavljena nalepnica
upozorenja.
Zvuk upozorenja će se začuti za 10 sekundi ako vozilo na kratko
prekorači podešenu brzinu.
Napomena
Pod nekim okolnostima (npr. jaka
nizbrdica) brzina vozila može da
prekorači podešeno ograničenje.
Graničnik brzine 3 148, graničnik
brzine tempomata 3 145.Pokazivač kilometraže
Prikazuje registrovanu dužinu
pređenog puta u km.
Brojač dnevno pređenog puta
Brojač dnevno pređenog puta
prikazuje pređenu razdaljinu od
poslednjeg resetovanja.
Pritisnuti jednom dugme na kraju
ručice za brisače vetrobranskog
stakla za prikaz brojača dnevno
pređenog puta.
Za resetovanje kada je prikazan
brojač dnevno pređenog puta,
pritisnuti i zadržati dugme par sekundi sa uključenim kontaktom. Displej će
treptati i vrednost će se nulirati.
Tahometar 3 97.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.

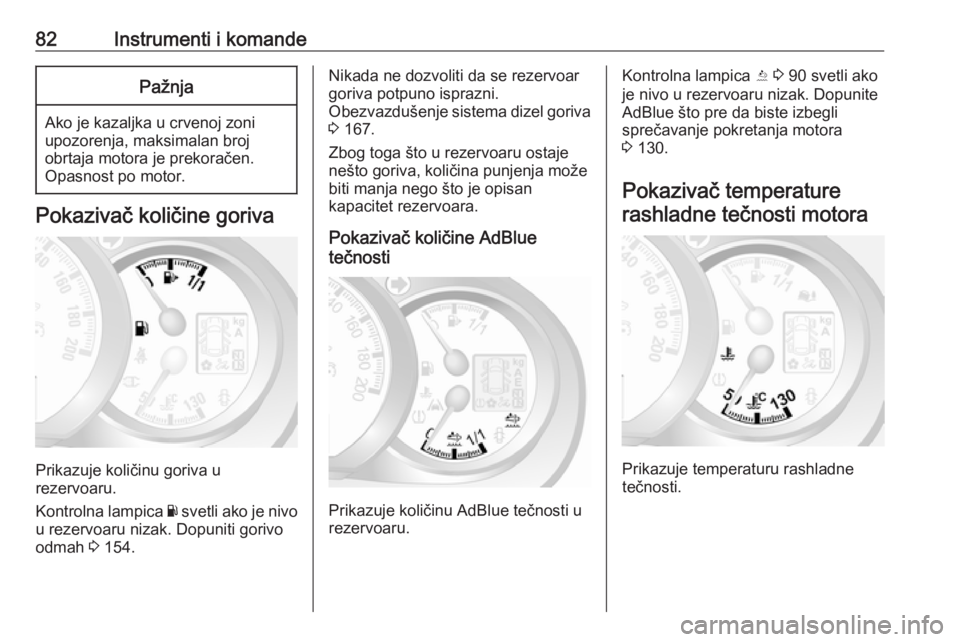

82Instrumenti i komandePažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje količinu goriva u
rezervoaru.
Kontrolna lampica Y svetli ako je nivo
u rezervoaru nizak. Dopuniti gorivo
odmah 3 154.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Obezvazdušenje sistema dizel goriva
3 167.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Pokazivač količine AdBlue
tečnosti
Prikazuje količinu AdBlue tečnosti u
rezervoaru.
Kontrolna lampica Y 3 90 svetli ako
je nivo u rezervoaru nizak. Dopunite
AdBlue što pre da biste izbegli
sprečavanje pokretanja motora
3 130.
Pokazivač temperature rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.

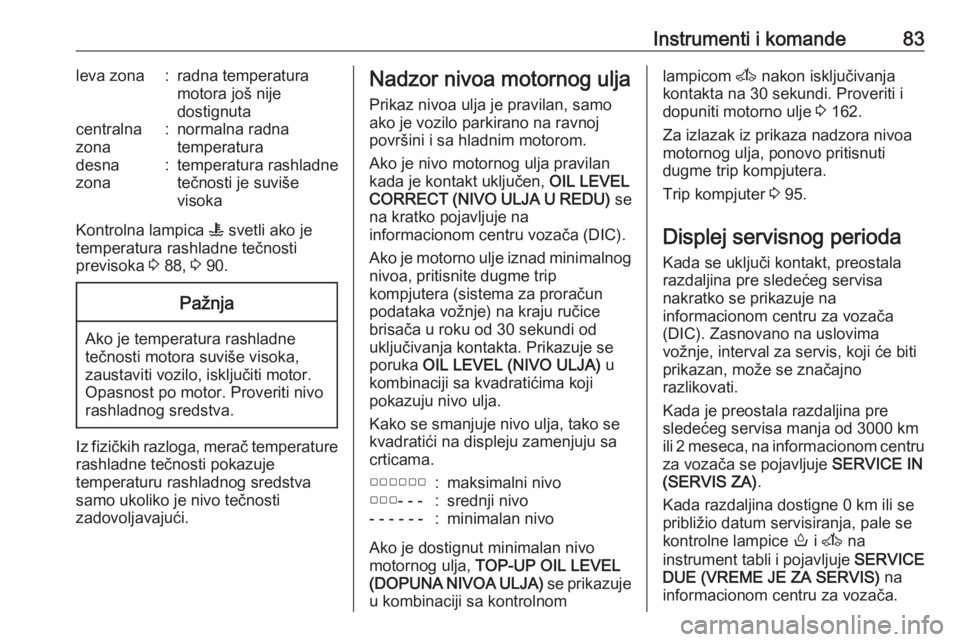

Instrumenti i komande83leva zona:radna temperatura
motora još nije
dostignutacentralna
zona:normalna radna
temperaturadesna
zona:temperatura rashladne
tečnosti je suviše
visoka
Kontrolna lampica W svetli ako je
temperatura rashladne tečnosti
previsoka 3 88, 3 90.
Pažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Iz fizičkih razloga, merač temperature
rashladne tečnosti pokazuje
temperaturu rashladnog sredstva
samo ukoliko je nivo tečnosti
zadovoljavajući.
Nadzor nivoa motornog ulja
Prikaz nivoa ulja je pravilan, samo
ako je vozilo parkirano na ravnoj
površini i sa hladnim motorom.
Ako je nivo motornog ulja pravilan
kada je kontakt uključen, OIL LEVEL
CORRECT (NIVO ULJA U REDU) se
na kratko pojavljuje na
informacionom centru vozača (DIC).
Ako je motorno ulje iznad minimalnog nivoa, pritisnite dugme trip
kompjutera (sistema za proračun
podataka vožnje) na kraju ručice
brisača u roku od 30 sekundi od
uključivanja kontakta. Prikazuje se
poruka OIL LEVEL (NIVO ULJA) u
kombinaciji sa kvadratićima koji pokazuju nivo ulja.
Kako se smanjuje nivo ulja, tako se
kvadratići na displeju zamenjuju sa
crticama.▢▢▢▢▢▢:maksimalni nivo▢▢▢- - -:srednji nivo- - - - - -:minimalan nivo
Ako je dostignut minimalan nivo
motornog ulja, TOP-UP OIL LEVEL
(DOPUNA NIVOA ULJA) se prikazuje
u kombinaciji sa kontrolnom
lampicom A nakon isključivanja
kontakta na 30 sekundi. Proveriti i
dopuniti motorno ulje 3 162.
Za izlazak iz prikaza nadzora nivoa
motornog ulja, ponovo pritisnuti
dugme trip kompjutera.
Trip kompjuter 3 95.
Displej servisnog perioda
Kada se uključi kontakt, preostala
razdaljina pre sledećeg servisa
nakratko se prikazuje na
informacionom centru za vozača
(DIC). Zasnovano na uslovima
vožnje, interval za servis, koji će biti
prikazan, može se značajno
razlikovati.
Kada je preostala razdaljina pre
sledećeg servisa manja od 3000 km
ili 2 meseca, na informacionom centru za vozača se pojavljuje SERVICE IN
(SERVIS ZA) .
Kada razdaljina dostigne 0 km ili se
približio datum servisiranja, pale se
kontrolne lampice o i A na
instrument tabli i pojavljuje SERVICE
DUE (VREME JE ZA SERVIS) na
informacionom centru za vozača.

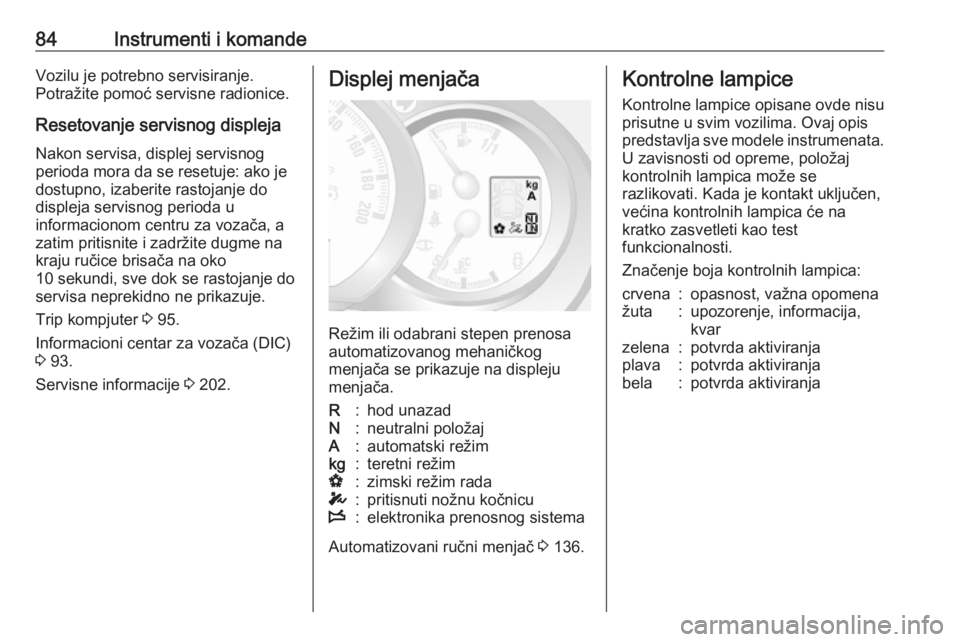

84Instrumenti i komandeVozilu je potrebno servisiranje.
Potražite pomoć servisne radionice.
Resetovanje servisnog displeja
Nakon servisa, displej servisnog
perioda mora da se resetuje: ako je
dostupno, izaberite rastojanje do
displeja servisnog perioda u
informacionom centru za vozača, a
zatim pritisnite i zadržite dugme na
kraju ručice brisača na oko
10 sekundi, sve dok se rastojanje do
servisa neprekidno ne prikazuje.
Trip kompjuter 3 95.
Informacioni centar za vozača (DIC)
3 93.
Servisne informacije 3 202.Displej menjača
Režim ili odabrani stepen prenosa
automatizovanog mehaničkog
menjača se prikazuje na displeju
menjača.
R:hod unazadN:neutralni položajA:automatski režimkg:teretni režimV:zimski režim radaT:pritisnuti nožnu kočnicuW:elektronika prenosnog sistema
Automatizovani ručni menjač 3 136.
Kontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
U zavisnosti od opreme, položaj
kontrolnih lampica može se
razlikovati. Kada je kontakt uključen,
većina kontrolnih lampica će na
kratko zasvetleti kao test
funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna opomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja

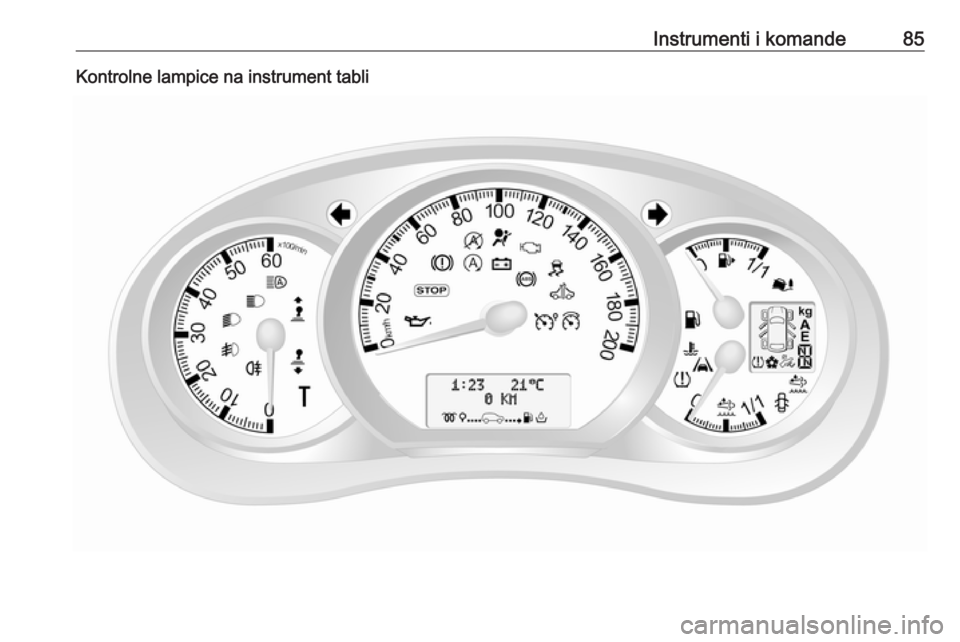

Instrumenti i komande85Kontrolne lampice na instrument tabli

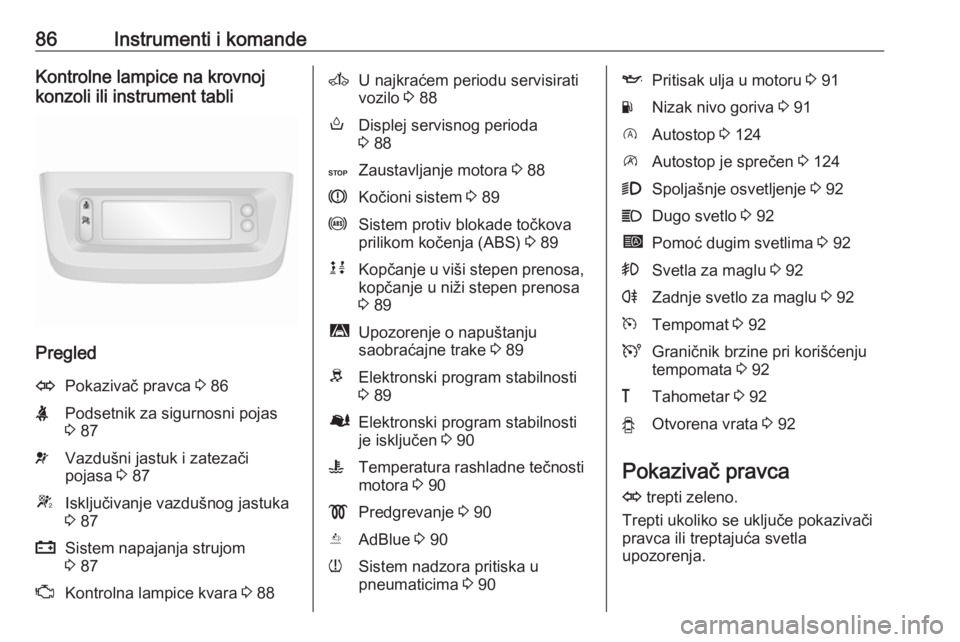

86Instrumenti i komandeKontrolne lampice na krovnoj
konzoli ili instrument tabli
Pregled
OPokazivač pravca 3 86XPodsetnik za sigurnosni pojas
3 87vVazdušni jastuk i zatezači
pojasa 3 87WIsključivanje vazdušnog jastuka
3 87pSistem napajanja strujom
3 87ZKontrolna lampice kvara 3 88AU najkraćem periodu servisirati
vozilo 3 88oDisplej servisnog perioda
3 88CZaustavljanje motora 3 88RKočioni sistem 3 89uSistem protiv blokade točkova
prilikom kočenja (ABS) 3 89kjKopčanje u viši stepen prenosa,
kopčanje u niži stepen prenosa
3 89ìUpozorenje o napuštanju
saobraćajne trake 3 89RElektronski program stabilnosti
3 89ØElektronski program stabilnosti
je isključen 3 90WTemperatura rashladne tečnosti
motora 3 90!Predgrevanje 3 90YAdBlue 3 90wSistem nadzora pritiska u
pneumaticima 3 90IPritisak ulja u motoru 3 91YNizak nivo goriva 3 91DAutostop 3 124\Autostop je sprečen 3 1249Spoljašnje osvetljenje 3 92CDugo svetlo 3 92íPomoć dugim svetlima 3 92>Svetla za maglu 3 92rZadnje svetlo za maglu 3 92mTempomat 3 92UGraničnik brzine pri korišćenju
tempomata 3 92&Tahometar 3 92yOtvorena vrata 3 92
Pokazivač pravca
O trepti zeleno.
Trepti ukoliko se uključe pokazivači pravca ili treptajuća svetla
upozorenja.
