2016 OPEL MOVANO_B Uputstvo za upotrebu (in Serbian)

Nega vozila159Nega vozilaOpšte informacije.......................160
Oprema i modifikacija vozila ....160
Skladištenje vozila ...................160
Rukovanje vozilom na kraju radnog veka ........................... 161
Provere vozila ............................ 161
Izvođenje radova .....................161
Poklopac motornog prostora ...161
Motorno ulje ............................. 162
Rashladna tečnost motora ......163
Tečnost servo upravljača ........164
Tečnost za pranje ....................165
Kočnice .................................... 165
Kočiona tečnost .......................165
Akumulator vozila ....................165
Filter dizel goriva .....................167
Odzračivanje sistema dizel goriva ...................................... 167
Zamena metlice brisača ..........168
Zamena sijalice .......................... 168
Prednja svetla .......................... 168
Adaptivno prednje osvetljavanje ........................... 170
Svetla za maglu .......................171
Prednji pokazivači pravca ........171Zadnja svetla ........................... 172
Bočni pokazivači pravca ..........173
Srednje visokopostavljeno stop svetlo ...................................... 173
Svetlo registarske tablice ........174
Osvetljavanje kabine ...............174
Osvetljenje instrument table ....175
Električni sistem .........................176
Osigurači ................................. 176
Kutija sa osiguračima u motornom prostoru .................177
Kutija sa osiguračima na
instrument tabli .......................177
Kutija sa osiguračima u prtljažniku ............................... 179
Alati vozila .................................. 181
Alati ......................................... 181
Točkovi i pneumatici ..................182
Pneumatici ............................... 182
Zimski pneumatici ....................182
Označavanje pneumatika ........182
Pritisak u pneumaticima ..........182
Sistem nadzora pritiska u pneumaticima ......................... 183
Dubina profila .......................... 186
Menjanje veličine pneumatika i točkova ................................... 186
Ukrasni poklopci točkova (ratkapne) ............................... 186Lanci za sneg.......................... 187
Komplet za popravku pneumatika ............................. 187
Zamena točkova ......................191
Rezervni točak ......................... 192
Startovanje pomoću kablova .....195
Vuča ........................................... 197
Vuča vozila .............................. 197
Vuča drugog vozila ..................198
Nega spoljašnjosti .....................199
Spoljašnja nega .......................199
Unutrašnja nega ......................201

160Nega vozilaOpšte informacijeOprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila.
Nemožemo oceniti ili garantovati za
druge proizvode - čak iako imaju
kontrolno ili slično odobrenje.
Ne raditi nikakva prepravljanja na
električnom sistemu, npr. menjanje
električnih kontrolnih jedinica (čip
tjuning).Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Operite i zaštitite voskom vaše vozilo.
● Proveriti zaštitu voskom motornog prostora i podvozja.
● Očistiti i zaštiti gumene zaptivače.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivnu zaštitu.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom i dobro
provetravanom mestu. Menjač
postaviti u prvi stepen prenosa ili
hod unazad. Sprečiti vozilo da se otkotrlja.
● Ne povlačiti ručnu kočnicu.● Otvoriti poklopac motornog prostora, zatvoriti sva vrata i
zaključati vozilo.
● Otkopčati negativnu klemu sa akumulatora vozila. Biti na
oprezu da nikakvi sistemi nisu u
funkciji, npr. alarmni sistem za
zaštitu od krađe.
Ponovno stavljanje u rad
Kada se vozilo vraća u saobraćaj: ● Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
● Proveriti pritisak pneumatika.
● Napuniti rezervoar tečnosti za pranje.
● Proveriti nivo motornog ulja.
● Proveriti nivo rashladne tečnosti.
● Postaviti registarsku tablicu ako je potrebno.

Nega vozila161Rukovanje vozilom na krajuradnog veka
Informacije o centrima za rukovanje
vozilima na kraju radnog veka i
recikliranju vozila na kraju radnog
veka su dostupne na našoj internet
strani, tamo gde je to propisano
zakonom. Poveriti ovaj posao samo
ovlašćenom centru za reciklažu.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem paljenja stvara vrlo visoki
napon. Ne dodirivati.
Da bi bili uočljiviji, poklopac za sipanje ulja za motor, poklopac na
ekspanzionom sudu za hlađenje,
poklopac na posudi tečnosti za
pranje, kao i šipka za merenje nivoa
ulja u motoru su obojeni u žuto.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.

162Nega vozila
Povući sigurnosnu bravicu, koja se
nalazi malo ulevo od centra, i otvoriti
poklopac motornog prostora.
Povući potpornu polugu nagore iz
držača, zatim je pričvrstiti na kuku sa
desne strane na donjoj strani
poklopca motornog prostora.
Ako se poklopac motornog prostora otvori u režimu "Autostop", motor će
biti automatski ponovo pokrenut iz
sigurnosnih razloga.
Zatvaranje
Pre zatvaranja poklopca motornog
prostora, pritisnuti podupirač u držač.
Spustiti poklopac motornog prostora i
pustiti ga da padne u bravu sa male
visine (20-25 cm). Proveriti da li je
poklopac dobro zabravljen.
Motorno ulje
Ručno redovno proveriti nivo
motornog ulja kako bi izbegli
oštećenje motora.
Uveriti se da se koristi odgovarajuće
ulje po specifikaciji. Preporučene
tečnosti i maziva 3 204.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj temperaturi i zaustavljen najmanje10 minuta.Izvući šipku za merenje, obrisati na
suvo, umetnuti do stop oznake na
dršci, izvući i očitati nivo motornog
ulja.
Kada nivo motornog ulja padne do
MIN oznake, dopuniti ga.
Pažnja
Nemojte dozvoliti da nivo ulja u
motoru padne ispod minimalnog
nivoa!

Nega vozila163
Preporučujemo korišćenje istog tipa
motornog ulja koje je bilo korišćeno
prilikom zadnje zamene.
Nivo motornog ulja ne sme da pređe
oznaku maksimuma MAX na šipci za
merenje.
Pažnja
Višak motornog ulja se mora
ispustiti ili isisati.
Za sprečavanje prosipanja prilikom
dopunjavanja motornog ulja,
preporučujemo upotrebu levka.
Levak treba bezbedno postaviti na
cev filtera.
Potrošnja motornog ulja se neće
stabilizovati dok vozilo ne pređe
nekoliko hiljada kilometara. Samo
posle toga će stvarna potrošnja ulja postati stabilna.
Ako potrošnja ulja prelazi 0,5 litara na
svakih 1000 km posle perioda
razrađivanja, obratiti se servisu.
Količine 3 226, Nadzor nivoa
motornog ulja 3 83.
Kapu postaviti pravo zatim pritegnuti.
Rashladna tečnost motora
Rashladna tečnost motora
obezbeđuje zaštitu od smrzavanja do
oko -28 °C.Pažnja
Koristiti samo odobreni antifriz.
Nivo rashladne tečnostiPažnja
Prenizak nivo rashladne tečnosti
može prouzrokovati oštećenje
motora.
Ako je sistem za hlađenje hladan,
rashladna tečnost bi trebala da bude
nesto iznad MINI oznake. Dopuniti
ako je nivo nizak.

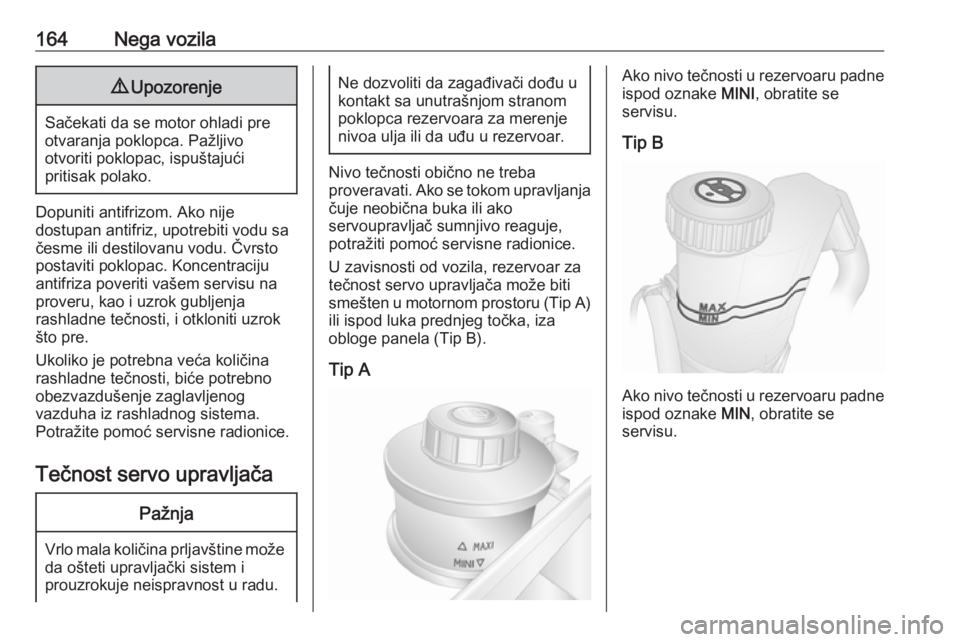

164Nega vozila9Upozorenje
Sačekati da se motor ohladi pre
otvaranja poklopca. Pažljivo
otvoriti poklopac, ispuštajući
pritisak polako.
Dopuniti antifrizom. Ako nije
dostupan antifriz, upotrebiti vodu sa
česme ili destilovanu vodu. Čvrsto postaviti poklopac. Koncentraciju
antifriza poveriti vašem servisu na
proveru, kao i uzrok gubljenja
rashladne tečnosti, i otkloniti uzrok
što pre.
Ukoliko je potrebna veća količina
rashladne tečnosti, biće potrebno obezvazdušenje zaglavljenog
vazduha iz rashladnog sistema.
Potražite pomoć servisne radionice.
Tečnost servo upravljača
Pažnja
Vrlo mala količina prljavštine može da ošteti upravljački sistem i
prouzrokuje neispravnost u radu.
Ne dozvoliti da zagađivači dođu u
kontakt sa unutrašnjom stranom
poklopca rezervoara za merenje
nivoa ulja ili da uđu u rezervoar.
Nivo tečnosti obično ne treba
proveravati. Ako se tokom upravljanja čuje neobična buka ili ako
servoupravljač sumnjivo reaguje,
potražiti pomoć servisne radionice.
U zavisnosti od vozila, rezervoar za
tečnost servo upravljača može biti
smešten u motornom prostoru (Tip A )
ili ispod luka prednjeg točka, iza
obloge panela (Tip B).
Tip A
Ako nivo tečnosti u rezervoaru padne ispod oznake MINI, obratite se
servisu.
Tip B
Ako nivo tečnosti u rezervoaru padne ispod oznake MIN, obratite se
servisu.

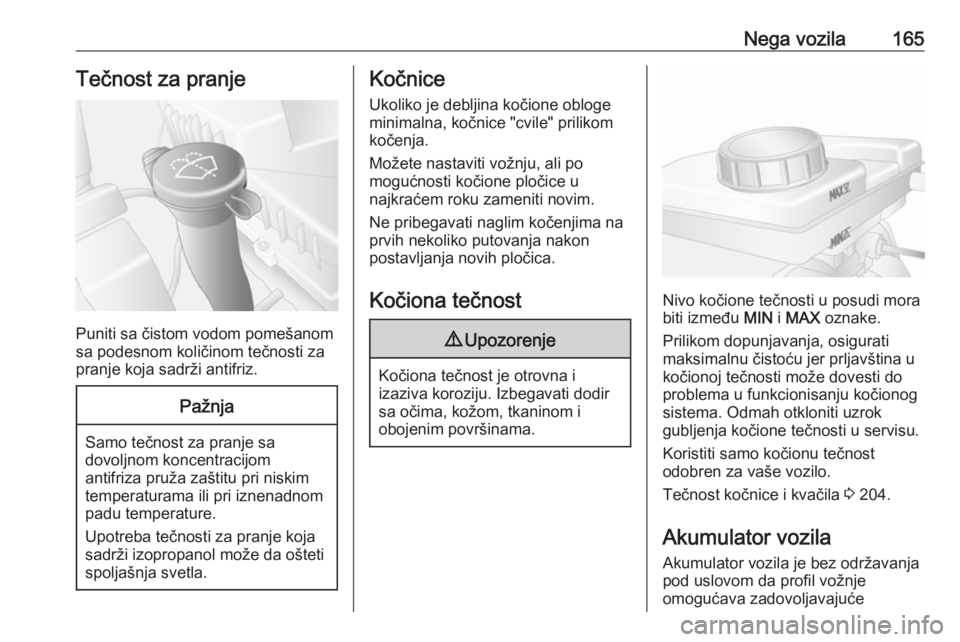

Nega vozila165Tečnost za pranje
Puniti sa čistom vodom pomešanom
sa podesnom količinom tečnosti za
pranje koja sadrži antifriz.
Pažnja
Samo tečnost za pranje sa dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri iznenadnom
padu temperature.
Upotreba tečnosti za pranje koja
sadrži izopropanol može da ošteti
spoljašnja svetla.
Kočnice
Ukoliko je debljina kočione obloge
minimalna, kočnice "cvile" prilikom
kočenja.
Možete nastaviti vožnju, ali po
mogućnosti kočione pločice u
najkraćem roku zameniti novim.
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja nakon
postavljanja novih pločica.
Kočiona tečnost9 Upozorenje
Kočiona tečnost je otrovna i
izaziva koroziju. Izbegavati dodir sa očima, kožom, tkaninom i
obojenim površinama.
Nivo kočione tečnosti u posudi mora
biti između MIN i MAX oznake.
Prilikom dopunjavanja, osigurati
maksimalnu čistoću jer prljavština u
kočionoj tečnosti može dovesti do
problema u funkcionisanju kočionog
sistema. Odmah otkloniti uzrok
gubljenja kočione tečnosti u servisu.
Koristiti samo kočionu tečnost
odobren za vaše vozilo.
Tečnost kočnice i kvačila 3 204.
Akumulator vozila
Akumulator vozila je bez održavanja
pod uslovom da profil vožnje
omogućava zadovoljavajuće

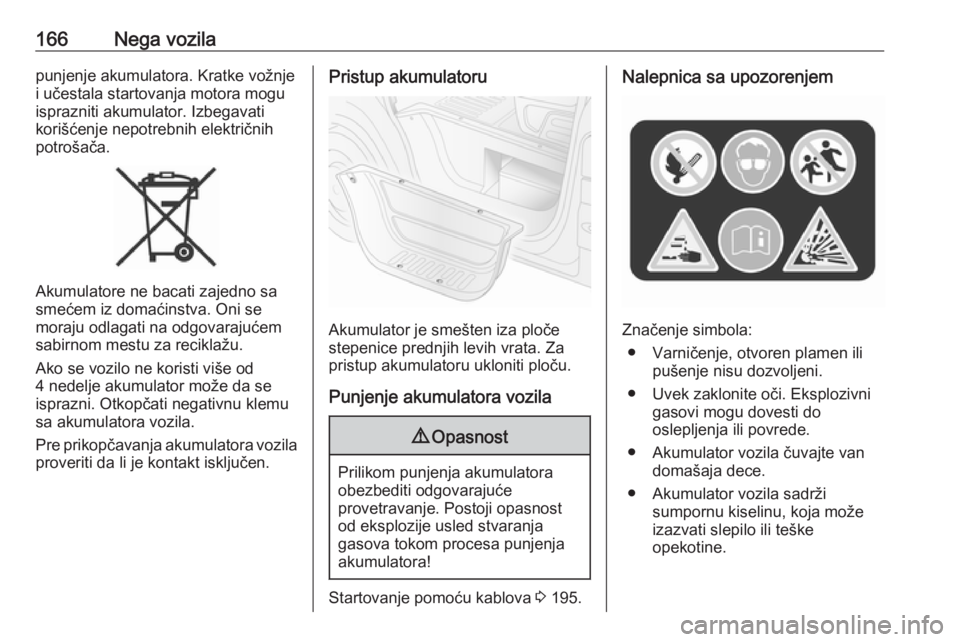

166Nega vozilapunjenje akumulatora. Kratke vožnje
i učestala startovanja motora mogu
isprazniti akumulator. Izbegavati
korišćenje nepotrebnih električnih
potrošača.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Ako se vozilo ne koristi više od
4 nedelje akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.
Pre prikopčavanja akumulatora vozila proveriti da li je kontakt isključen.
Pristup akumulatoru
Akumulator je smešten iza ploče
stepenice prednjih levih vrata. Za pristup akumulatoru ukloniti ploču.
Punjenje akumulatora vozila
9 Opasnost
Prilikom punjenja akumulatora
obezbediti odgovarajuće
provetravanje. Postoji opasnost
od eksplozije usled stvaranja
gasova tokom procesa punjenja
akumulatora!
Startovanje pomoću kablova 3 195.
Nalepnica sa upozorenjem
Značenje simbola:
● Varničenje, otvoren plamen ili pušenje nisu dozvoljeni.
● Uvek zaklonite oči. Eksplozivni gasovi mogu dovesti do
oslepljenja ili povrede.
● Akumulator vozila čuvajte van domašaja dece.
● Akumulator vozila sadrži sumpornu kiselinu, koja može
izazvati slepilo ili teške
opekotine.
