2016 OPEL MOVANO_B Uputstvo za upotrebu (in Serbian)

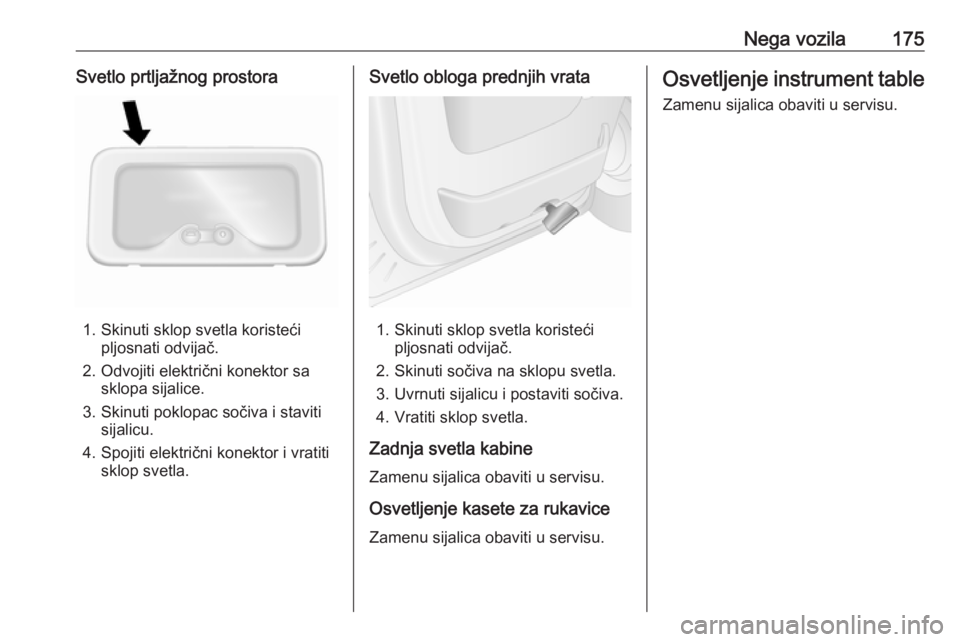

Nega vozila175Svetlo prtljažnog prostora
1. Skinuti sklop svetla koristećipljosnati odvijač.
2. Odvojiti električni konektor sa sklopa sijalice.
3. Skinuti poklopac sočiva i staviti sijalicu.
4. Spojiti električni konektor i vratiti sklop svetla.
Svetlo obloga prednjih vrata
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Skinuti sočiva na sklopu svetla.
3. Uvrnuti sijalicu i postaviti sočiva.
4. Vratiti sklop svetla.
Zadnja svetla kabine
Zamenu sijalica obaviti u servisu.
Osvetljenje kasete za rukavice Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table Zamenu sijalica obaviti u servisu.

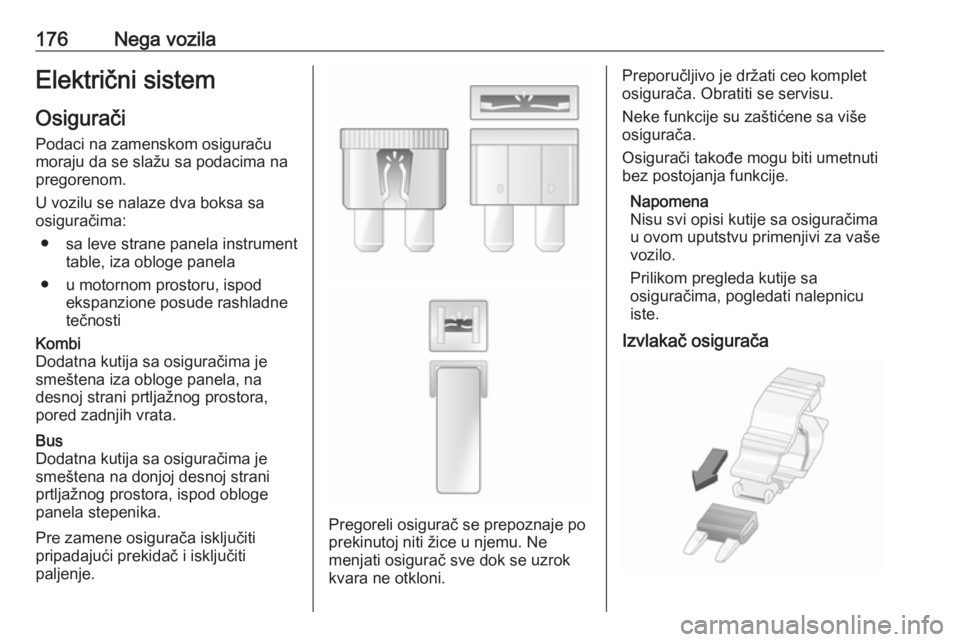

176Nega vozilaElektrični sistemOsigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa leve strane panela instrument table, iza obloge panela
● u motornom prostoru, ispod ekspanzione posude rashladne
tečnostiKombi
Dodatna kutija sa osiguračima je
smeštena iza obloge panela, na
desnoj strani prtljažnog prostora,
pored zadnjih vrata.Bus
Dodatna kutija sa osiguračima je
smeštena na donjoj desnoj strani
prtljažnog prostora, ispod obloge
panela stepenika.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Preporučljivo je držati ceo komplet
osigurača. Obratiti se servisu.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.

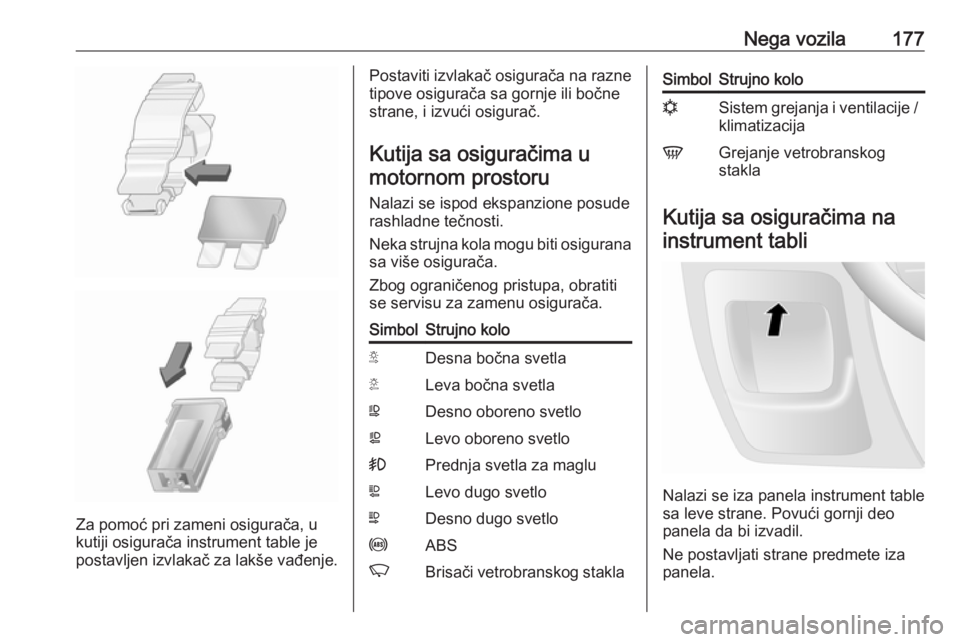

Izvlakač osigurača

Nega vozila177
Za pomoć pri zameni osigurača, u
kutiji osigurača instrument table je
postavljen izvlakač za lakše vađenje.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima umotornom prostoru
Nalazi se ispod ekspanzione posude rashladne tečnosti.
Neka strujna kola mogu biti osigurana
sa više osigurača.
Zbog ograničenog pristupa, obratiti
se servisu za zamenu osigurača.SimbolStrujno koloSDesna bočna svetlaTLeva bočna svetlaWDesno oboreno svetloaLevo oboreno svetlo>Prednja svetla za magluLLevo dugo svetloNDesno dugo svetlouABSKBrisači vetrobranskog staklaSimbolStrujno kolonSistem grejanja i ventilacije /
klimatizacijaVGrejanje vetrobranskog
stakla
Kutija sa osiguračima na
instrument tabli
Nalazi se iza panela instrument table
sa leve strane. Povući gornji deo
panela da bi izvadil.
Ne postavljati strane predmete iza
panela.

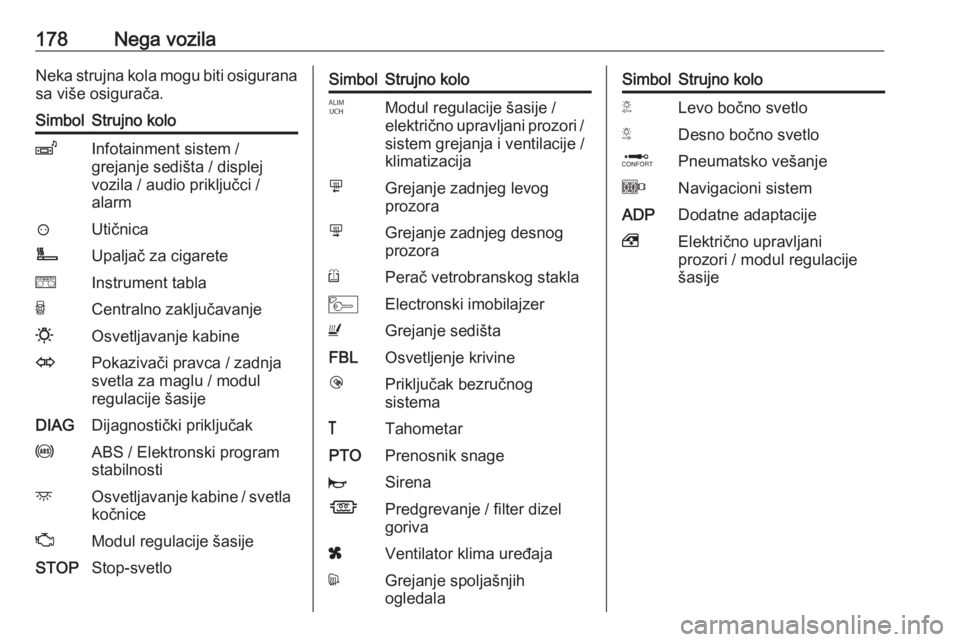

178Nega vozilaNeka strujna kola mogu biti osiguranasa više osigurača.SimbolStrujno koloZInfotainment sistem /
grejanje sedišta / displej
vozila / audio priključci /
alarm?UtičnicaÌUpaljač za cigareteeInstrument tablaUCentralno zaključavanje0Osvetljavanje kabineOPokazivači pravca / zadnja
svetla za maglu / modul
regulacije šasijeDIAGDijagnostički priključakuABS / Elektronski program
stabilnostidOsvetljavanje kabine / svetla kočniceZModul regulacije šasijeSTOPStop-svetloSimbolStrujno koloIModul regulacije šasije /
električno upravljani prozori / sistem grejanja i ventilacije /
klimatizacijamGrejanje zadnjeg levog
prozoranGrejanje zadnjeg desnog
prozoraRPerač vetrobranskog staklaMElectronski imobilajzerUGrejanje sedištaFBLOsvetljenje krivinelPriključak bezručnog
sistema&TahometarPTOPrenosnik snagejSirenaÍPredgrevanje / filter dizel
gorivaxVentilator klima uređajadGrejanje spoljašnjih
ogledalaSimbolStrujno koloTLevo bočno svetloSDesno bočno svetloQPneumatsko vešanjeONavigacioni sistemADPDodatne adaptacije,Električno upravljani
prozori / modul regulacije
šasije

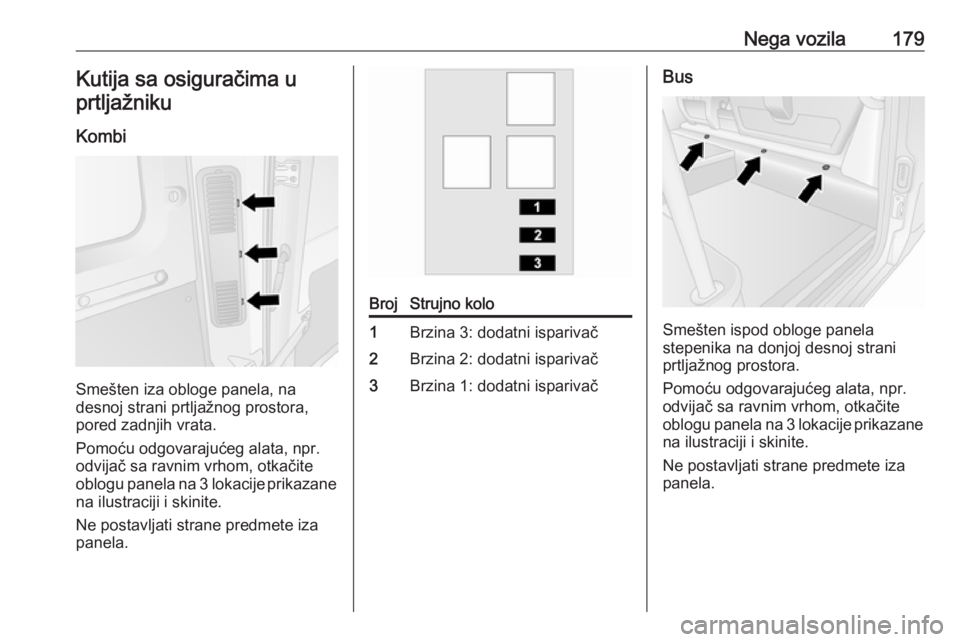

Nega vozila179Kutija sa osiguračima u
prtljažniku
Kombi
Smešten iza obloge panela, na
desnoj strani prtljažnog prostora,
pored zadnjih vrata.
Pomoću odgovarajućeg alata, npr. odvijač sa ravnim vrhom, otkačite
oblogu panela na 3 lokacije prikazane
na ilustraciji i skinite.
Ne postavljati strane predmete iza
panela.
BrojStrujno kolo1Brzina 3: dodatni isparivač2Brzina 2: dodatni isparivač3Brzina 1: dodatni isparivačBus
Smešten ispod obloge panela
stepenika na donjoj desnoj strani
prtljažnog prostora.
Pomoću odgovarajućeg alata, npr.
odvijač sa ravnim vrhom, otkačite
oblogu panela na 3 lokacije prikazane
na ilustraciji i skinite.
Ne postavljati strane predmete iza
panela.

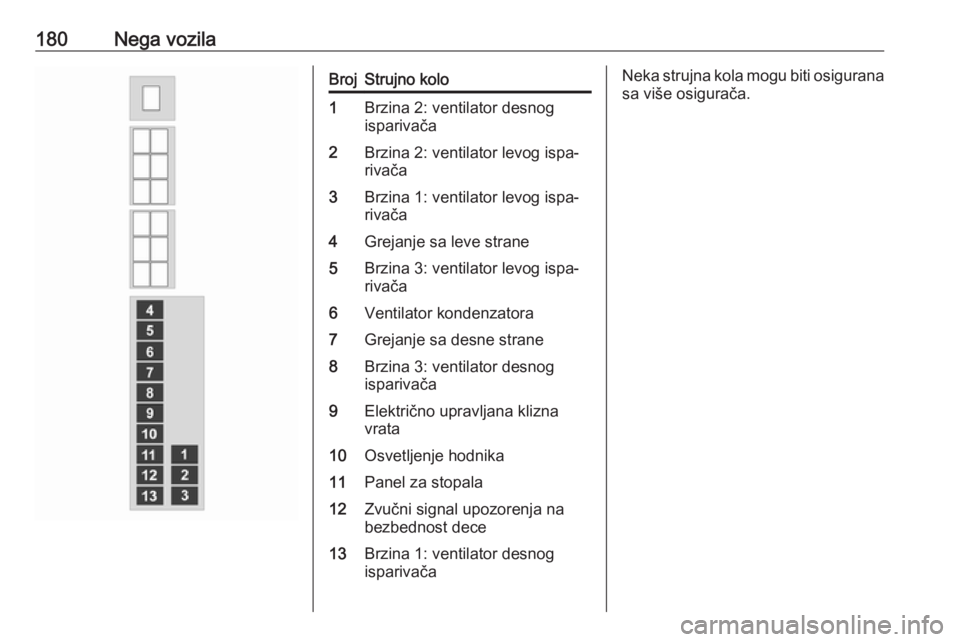

180Nega vozilaBrojStrujno kolo1Brzina 2: ventilator desnog
isparivača2Brzina 2: ventilator levog ispa‐
rivača3Brzina 1: ventilator levog ispa‐
rivača4Grejanje sa leve strane5Brzina 3: ventilator levog ispa‐
rivača6Ventilator kondenzatora7Grejanje sa desne strane8Brzina 3: ventilator desnog
isparivača9Električno upravljana klizna
vrata10Osvetljenje hodnika11Panel za stopala12Zvučni signal upozorenja na
bezbednost dece13Brzina 1: ventilator desnog
isparivačaNeka strujna kola mogu biti osigurana sa više osigurača.

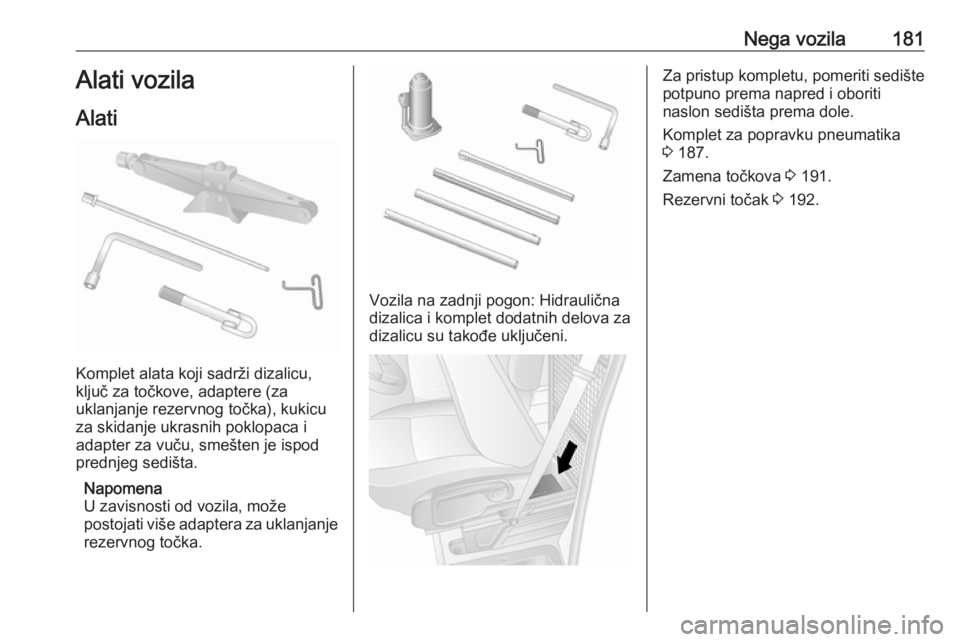

Nega vozila181Alati vozila
Alati
Komplet alata koji sadrži dizalicu,
ključ za točkove, adaptere (za
uklanjanje rezervnog točka), kukicu
za skidanje ukrasnih poklopaca i
adapter za vuču, smešten je ispod
prednjeg sedišta.
Napomena
U zavisnosti od vozila, može
postojati više adaptera za uklanjanje rezervnog točka.
Vozila na zadnji pogon: Hidraulična
dizalica i komplet dodatnih delova za
dizalicu su takođe uključeni.
Za pristup kompletu, pomeriti sedište
potpuno prema napred i oboriti
naslon sedišta prema dole.
Komplet za popravku pneumatika
3 187.
Zamena točkova 3 191.
Rezervni točak 3 192.

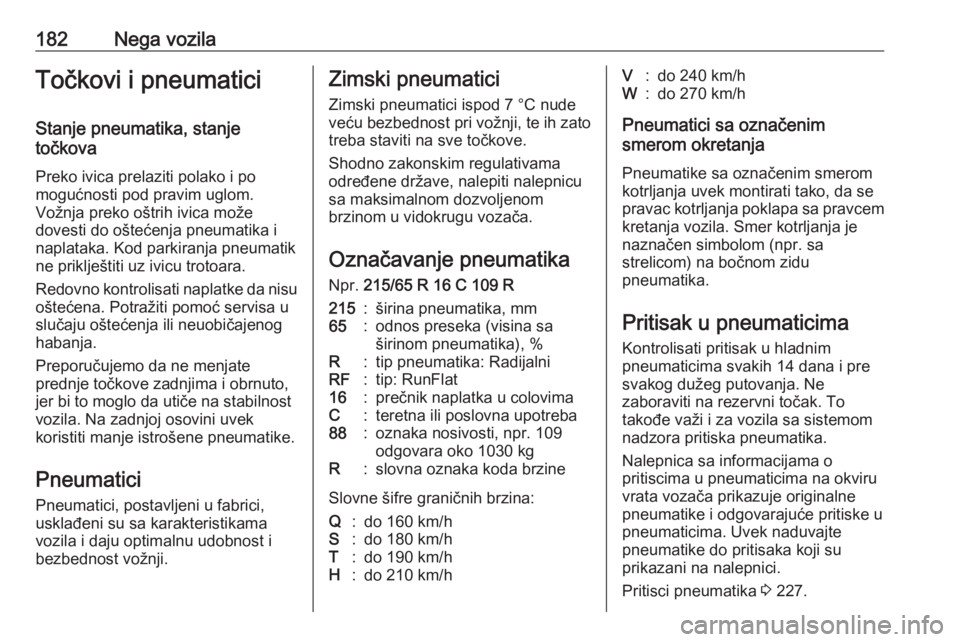

182Nega vozilaTočkovi i pneumaticiStanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu
oštećena. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Preporučujemo da ne menjate
prednje točkove zadnjima i obrnuto,
jer bi to moglo da utiče na stabilnost
vozila. Na zadnjoj osovini uvek
koristiti manje istrošene pneumatike.
Pneumatici Pneumatici, postavljeni u fabrici,
usklađeni su sa karakteristikama
vozila i daju optimalnu udobnost i
bezbednost vožnji.Zimski pneumatici
Zimski pneumatici ispod 7 °C nude
veću bezbednost pri vožnji, te ih zato treba staviti na sve točkove.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu sa maksimalnom dozvoljenom
brzinom u vidokrugu vozača.
Označavanje pneumatika
Npr. 215/65 R 16 C 109 R215:širina pneumatika, mm65:odnos preseka (visina sa
širinom pneumatika), %R:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovimaC:teretna ili poslovna upotreba88:oznaka nosivosti, npr. 109
odgovara oko 1030 kgR:slovna oznaka koda brzine
Slovne šifre graničnih brzina:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom nadzora pritiska pneumatika.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru
vrata vozača prikazuje originalne
pneumatike i odgovarajuće pritiske u
pneumaticima. Uvek naduvajte
pneumatike do pritisaka koji su
prikazani na nalepnici.
Pritisci pneumatika 3 227.
