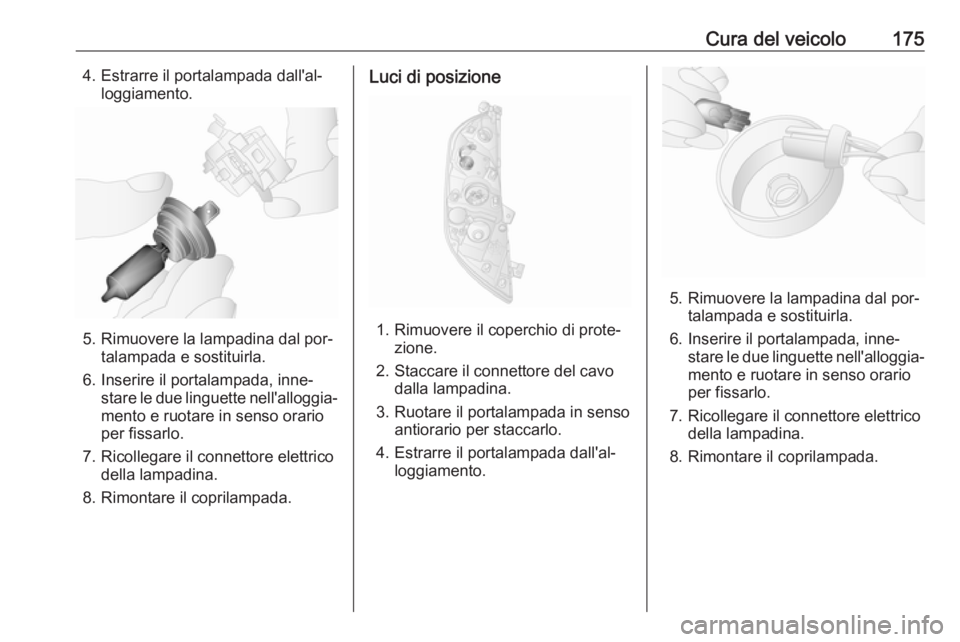

Cura del veicolo1754. Estrarre il portalampada dall'al‐loggiamento.
5. Rimuovere la lampadina dal por‐talampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐mento e ruotare in senso orario
per fissarlo.
7. Ricollegare il connettore elettrico della lampadina.
8. Rimontare il coprilampada.
Luci di posizione
1. Rimuovere il coperchio di prote‐ zione.
2. Staccare il connettore del cavo dalla lampadina.
3. Ruotare il portalampada in senso antiorario per staccarlo.
4. Estrarre il portalampada dall'al‐ loggiamento.
5. Rimuovere la lampadina dal por‐ talampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐mento e ruotare in senso orario
per fissarlo.
7. Ricollegare il connettore elettrico della lampadina.
8. Rimontare il coprilampada.

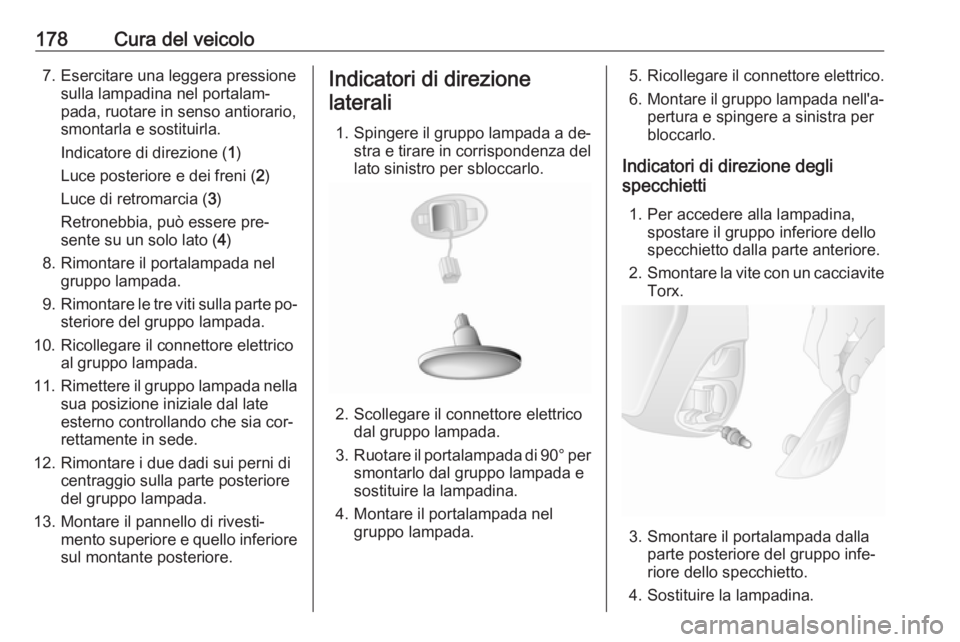

176Cura del veicoloFari autoadattativiLuce di svolta
I fari hanno impianti separati per gli
abbaglianti 1 e gli anabbaglianti 2. La
luce di svolta 3 è tra i fari.
1. Rimuovere il coperchio di prote‐ zione.
2. Staccare il connettore del cavo dalla lampadina.
3. Ruotare il portalampada in senso antiorario per staccarlo.
4. Estrarre il portalampada dall'al‐ loggiamento.
5. Rimuovere la lampadina dal por‐talampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐
mento e ruotare in senso orario
per fissarlo.
7. Ricollegare il connettore elettrico della lampadina.
8. Rimontare il coprilampada.
Fendinebbia Far sostituire le lampadine dei fendi‐
nebbia anteriori da un'officina.
Indicatori di direzione
anteriori
1. Rimuovere il coperchio di prote‐ zione.
2. Staccare il connettore del cavo dalla lampadina.
3. Ruotare il portalampada in senso antiorario per staccarlo.
4. Estrarre il portalampada dall'al‐ loggiamento.

Cura del veicolo177
5. Rimuovere la lampadina dal por‐talampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐mento e ruotare in senso orario
per fissarlo.
7. Ricollegare il connettore elettrico della lampadina.
8. Rimontare il coprilampada.
Luci posteriori
Luci freno, luci posteriori,
indicatori di direzione, luci di
retromarcia e retronebbia
1. Smontare il pannello di rivesti‐ mento superiore e quello inferiore
dal montante posteriore.
2. Svitare i due dadi dai perni di cen‐
traggio sulla parte posteriore del
gruppo lampada.
3. Estrarre il gruppo lampada all'in‐ dietro dal lato esterno.
4. Scollegare il connettore elettrico dal gruppo lampada.
5. Rimuovere le tre viti dalla parteposteriore del gruppo lampada.
6. Smontare il portalampada dal gruppo lampada.

178Cura del veicolo7. Esercitare una leggera pressionesulla lampadina nel portalam‐
pada, ruotare in senso antiorario,
smontarla e sostituirla.
Indicatore di direzione ( 1)
Luce posteriore e dei freni ( 2)
Luce di retromarcia ( 3)
Retronebbia, può essere pre‐
sente su un solo lato ( 4)
8. Rimontare il portalampada nel gruppo lampada.
9. Rimontare le tre viti sulla parte po‐
steriore del gruppo lampada.
10. Ricollegare il connettore elettrico al gruppo lampada.
11. Rimettere il gruppo lampada nella
sua posizione iniziale dal late
esterno controllando che sia cor‐
rettamente in sede.
12. Rimontare i due dadi sui perni di centraggio sulla parte posteriore
del gruppo lampada.
13. Montare il pannello di rivesti‐ mento superiore e quello inferiore

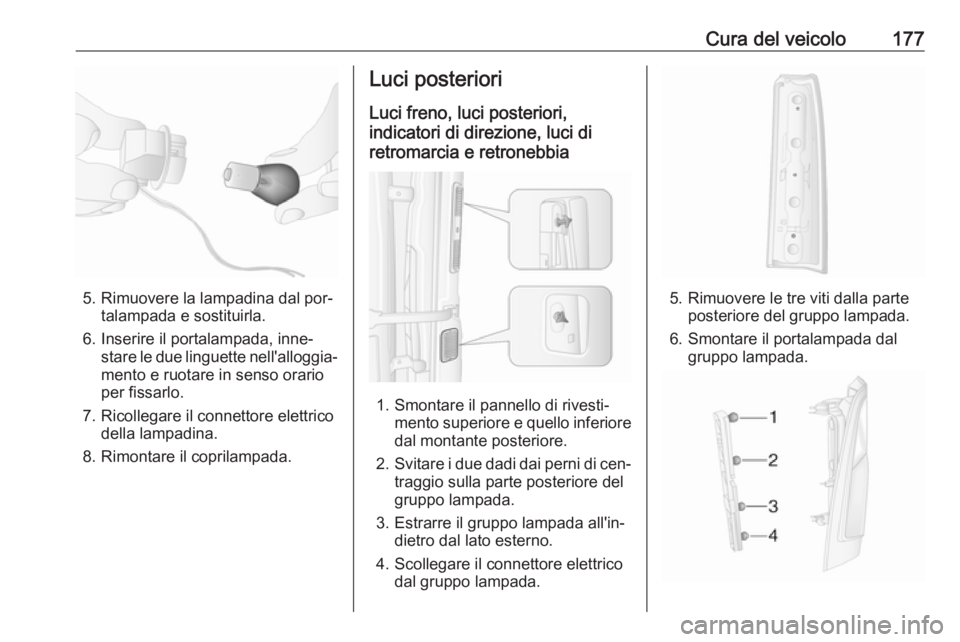

sul montante posteriore.Indicatori di direzione
laterali
1. Spingere il gruppo lampada a de‐ stra e tirare in corrispondenza del
lato sinistro per sbloccarlo.
2. Scollegare il connettore elettrico dal gruppo lampada.
3. Ruotare il portalampada di 90° per
smontarlo dal gruppo lampada e
sostituire la lampadina.
4. Montare il portalampada nel gruppo lampada.
5. Ricollegare il connettore elettrico.
6. Montare il gruppo lampada nell'a‐
pertura e spingere a sinistra per
bloccarlo.
Indicatori di direzione degli
specchietti
1. Per accedere alla lampadina, spostare il gruppo inferiore dello
specchietto dalla parte anteriore.
2. Smontare la vite con un cacciavite
Torx.
3. Smontare il portalampada dalla
parte posteriore del gruppo infe‐
riore dello specchietto.
4. Sostituire la lampadina.

Cura del veicolo1795. Sostituire il portalampada.
6. Sostituire la vite.

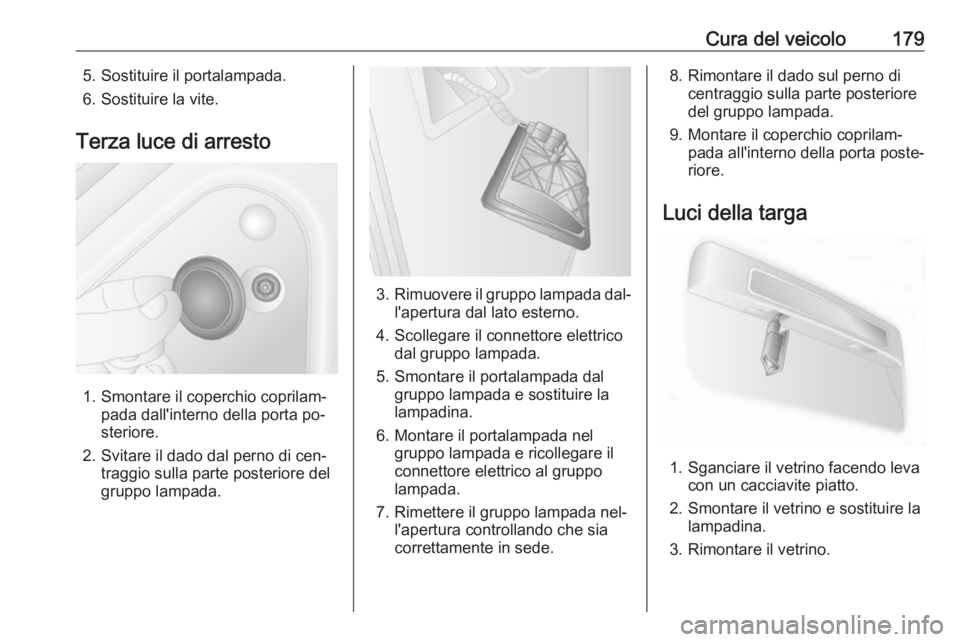

Terza luce di arresto
1. Smontare il coperchio coprilam‐ pada dall'interno della porta po‐
steriore.
2. Svitare il dado dal perno di cen‐ traggio sulla parte posteriore del
gruppo lampada.
3. Rimuovere il gruppo lampada dal‐
l'apertura dal lato esterno.
4. Scollegare il connettore elettrico dal gruppo lampada.
5. Smontare il portalampada dal gruppo lampada e sostituire la
lampadina.
6. Montare il portalampada nel gruppo lampada e ricollegare il
connettore elettrico al gruppo
lampada.
7. Rimettere il gruppo lampada nel‐ l'apertura controllando che sia
correttamente in sede.
8. Rimontare il dado sul perno di centraggio sulla parte posteriore
del gruppo lampada.
9. Montare il coperchio coprilam‐ pada all'interno della porta poste‐
riore.
Luci della targa
1. Sganciare il vetrino facendo leva con un cacciavite piatto.
2. Smontare il vetrino e sostituire la lampadina.
3. Rimontare il vetrino.

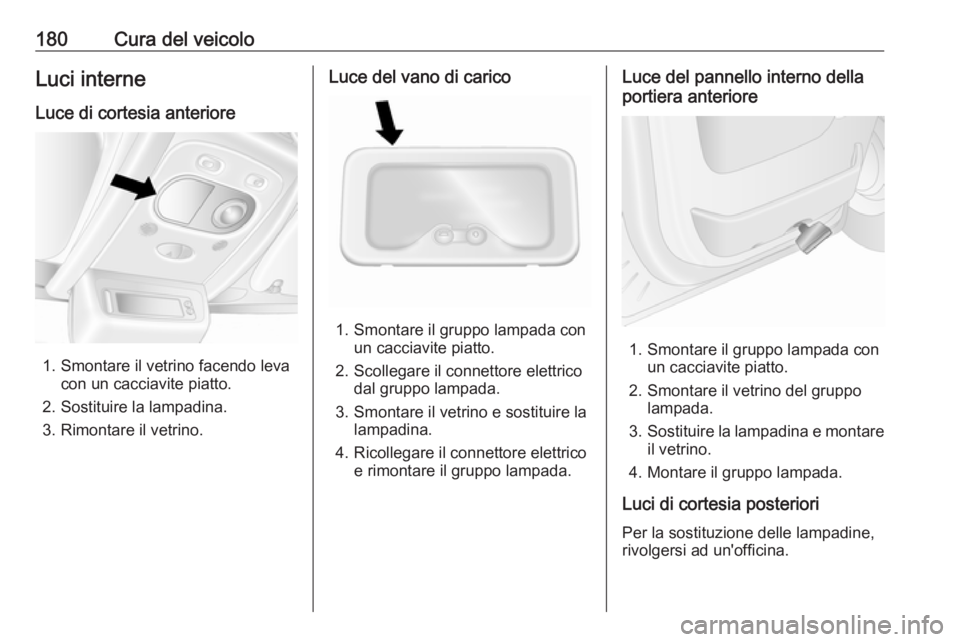

180Cura del veicoloLuci interneLuce di cortesia anteriore
1. Smontare il vetrino facendo leva con un cacciavite piatto.
2. Sostituire la lampadina.
3. Rimontare il vetrino.
Luce del vano di carico
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Scollegare il connettore elettrico dal gruppo lampada.
3. Smontare il vetrino e sostituire la lampadina.
4. Ricollegare il connettore elettrico e rimontare il gruppo lampada.
Luce del pannello interno della
portiera anteriore
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Smontare il vetrino del gruppo lampada.
3. Sostituire la lampadina e montare
il vetrino.
4. Montare il gruppo lampada.
Luci di cortesia posteriori
Per la sostituzione delle lampadine, rivolgersi ad un'officina.

Cura del veicolo181Luce del vano portaoggettiPer la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico

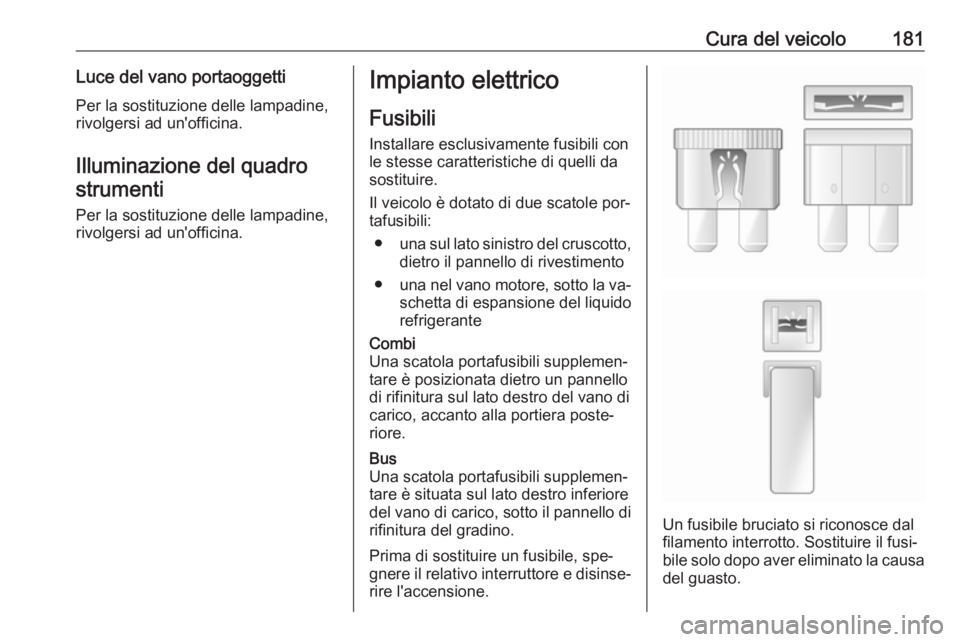

Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐
tafusibili:
● una sul lato sinistro del cruscotto,
dietro il pannello di rivestimento
● una nel vano motore, sotto la va‐
schetta di espansione del liquido
refrigeranteCombi
Una scatola portafusibili supplemen‐
tare è posizionata dietro un pannello
di rifinitura sul lato destro del vano di
carico, accanto alla portiera poste‐
riore.Bus
Una scatola portafusibili supplemen‐
tare è situata sul lato destro inferiore
del vano di carico, sotto il pannello di
rifinitura del gradino.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐
bile solo dopo aver eliminato la causa del guasto.

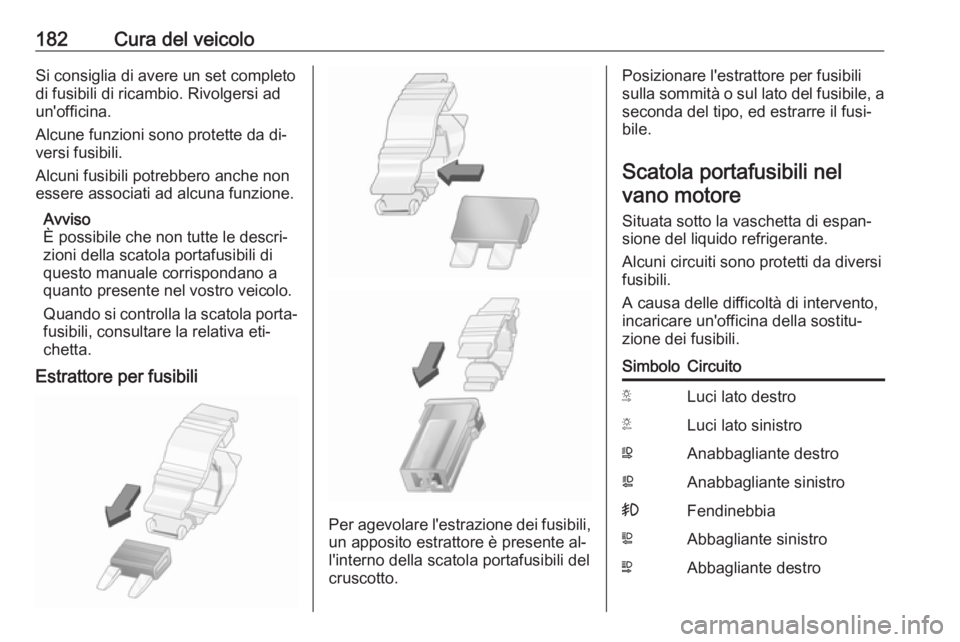

182Cura del veicoloSi consiglia di avere un set completodi fusibili di ricambio. Rivolgersi adun'officina.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale corrispondano a
quanto presente nel vostro veicolo.
Quando si controlla la scatola porta‐ fusibili, consultare la relativa eti‐
chetta.

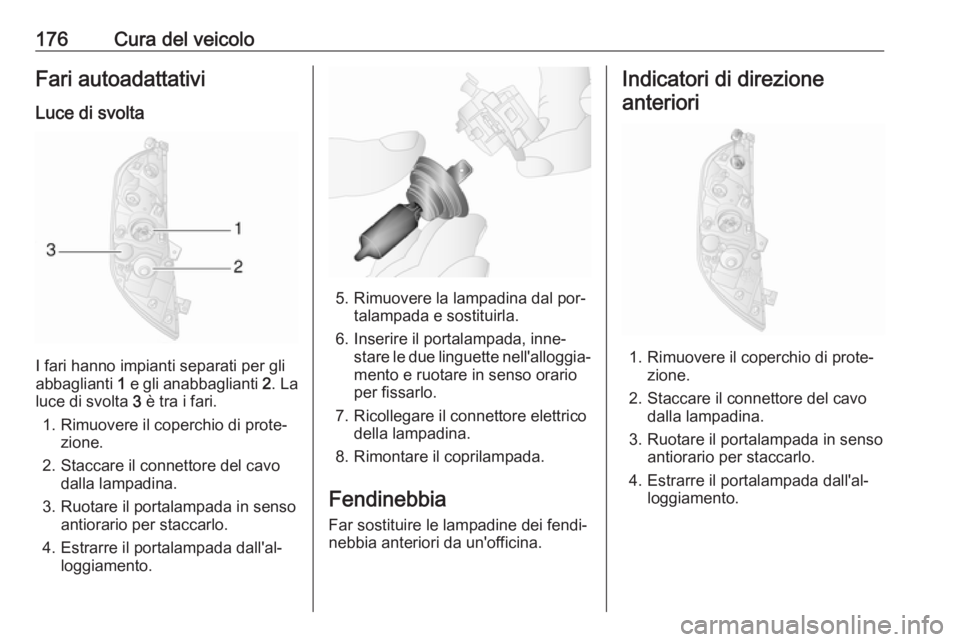

Estrattore per fusibili
Per agevolare l'estrazione dei fusibili, un apposito estrattore è presente al‐
l'interno della scatola portafusibili del
cruscotto.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel vano motore
Situata sotto la vaschetta di espan‐
sione del liquido refrigerante.
Alcuni circuiti sono protetti da diversi
fusibili.
A causa delle difficoltà di intervento,
incaricare un'officina della sostitu‐
zione dei fusibili.SimboloCircuitoSLuci lato destroTLuci lato sinistroWAnabbagliante destroaAnabbagliante sinistro>FendinebbiaLAbbagliante sinistroNAbbagliante destro
