Page 97 of 261

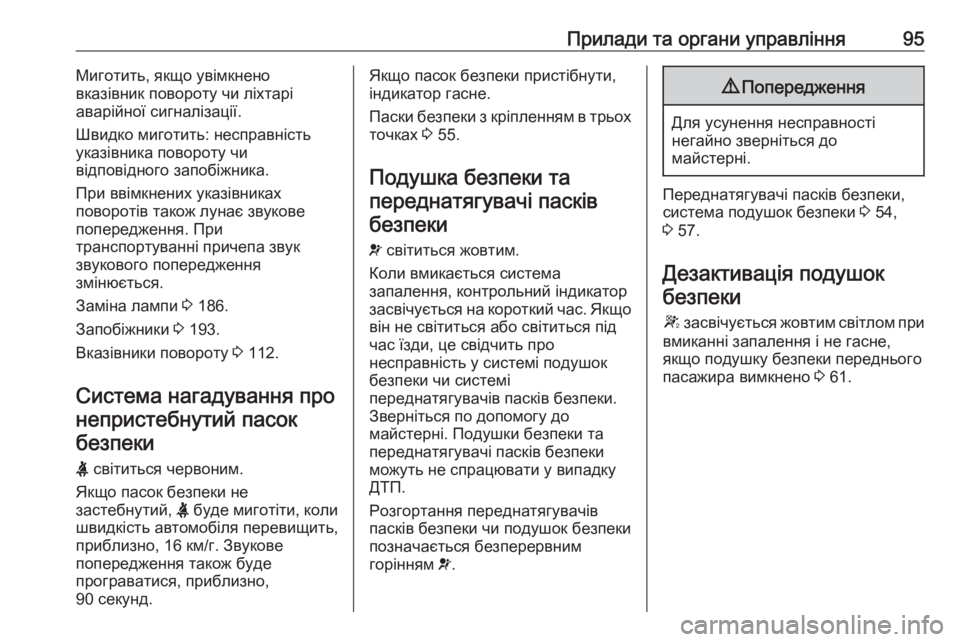

Прилади та органи управління95Миготить, якщо увімкнено
вказівник повороту чи ліхтарі
аварійної сигналізації.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника.
При ввімкнених указівниках
поворотів також лунає звукове
попередження. При
транспортуванні причепа звук
звукового попередження
змінюється.
Заміна лампи 3 186.
Запобіжники 3 193.
Вказівники повороту 3 112.
Система нагадування про непристебнутий пасок безпеки
X світиться червоним.
Якщо пасок безпеки не
застебнутий, X буде миготіти, коли
швидкість автомобіля перевищить,
приблизно, 16 км/г. Звукове
попередження також буде
програватися, приблизно,
90 секунд.Якщо пасок безпеки пристібнути,
індикатор гасне.
Паски безпеки з кріпленням в трьох
точках 3 55.
Подушка безпеки та переднатягувачі пасківбезпеки
v світиться жовтим.
Коли вмикається система
запалення, контрольний індикатор
засвічується на короткий час. Якщо він не світиться або світиться під
час їзди, це свідчить про
несправність у системі подушок
безпеки чи системі
переднатягувачів пасків безпеки.
Зверніться по допомогу до
майстерні. Подушки безпеки та
переднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9
Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 54,
3 57.
Дезактивація подушок безпеки
W засвічується жовтим світлом при
вмиканні запалення і не гасне,
якщо подушку безпеки переднього
пасажира вимкнено 3 61.
Page 98 of 261

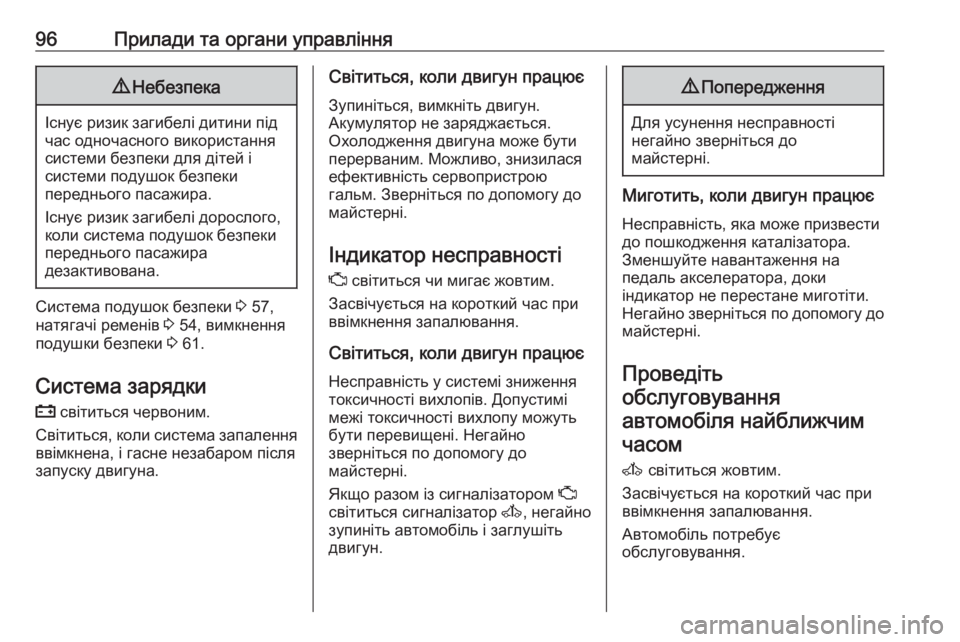

96Прилади та органи управління9Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система подушок безпеки 3 57,
натягачі ременів 3 54, вимкнення
подушки безпеки 3 61.
Система зарядки p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності Z світиться чи мигає жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Якщо разом із сигналізатором Z
світиться сигналізатор A, негайно
зупиніть автомобіль і заглушіть
двигун.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвестидо пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Проведіть
обслуговування автомобіля найближчим часом
A світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Автомобіль потребує
обслуговування.
Page 99 of 261

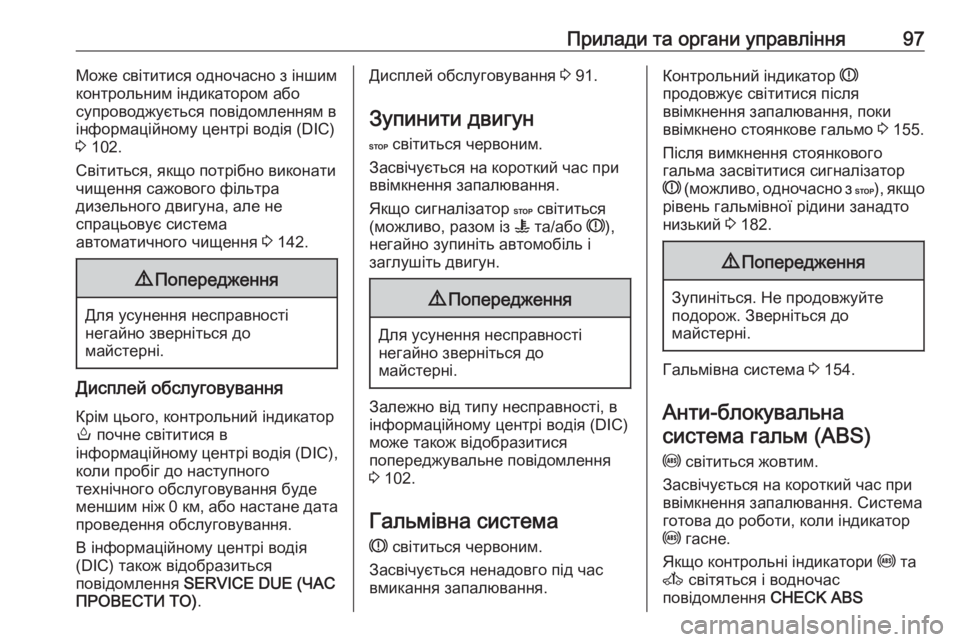

Прилади та органи управління97Може світитися одночасно з іншимконтрольним індикатором або
супроводжується повідомленням в
інформаційному центрі водія (DIC)
3 102.
Світиться, якщо потрібно виконати
чищення сажового фільтра
дизельного двигуна, але не
спрацьовує система
автоматичного чищення 3 142.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Дисплей обслуговування
Крім цього, контрольний індикатор
o почне світитися в
інформаційному центрі водія ( DIC),
коли пробіг до наступного
технічного обслуговування буде
меншим ніж 0 км, або настане дата
проведення обслуговування.
В інформаційному центрі водія
(DIC) також відобразиться
повідомлення SERVICE DUE (ЧАС
ПРОВЕСТИ ТО) .
Дисплей обслуговування 3 91.
Зупинити двигун
C світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Якщо сигналізатор C світиться
(можливо, разом із W та/або R),
негайно зупиніть автомобіль і заглушіть двигун.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Залежно від типу несправності, в
інформаційному центрі водія (DIC)
може також відобразитися
попереджувальне повідомлення
3 102.
Гальмівна система R світиться червоним.
Засвічується ненадовго під час
вмикання запалювання.
Контрольний індикатор R
продовжує світитися після
ввімкнення запалювання, поки
ввімкнено стоянкове гальмо 3 155.
Після вимкнення стоянкового
гальма засвітитися сигналізатор
R (можливо, одночасно з C), якщо
рівень гальмівної рідини занадто
низький 3 182.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Гальмівна система 3 154.
Анти-блокувальна система гальм (ABS)
u світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання. Система
готова до роботи, коли індикатор
u гасне.
Якщо контрольні індикатори u та
A світяться і водночас
повідомлення CHECK ABS
Page 100 of 261

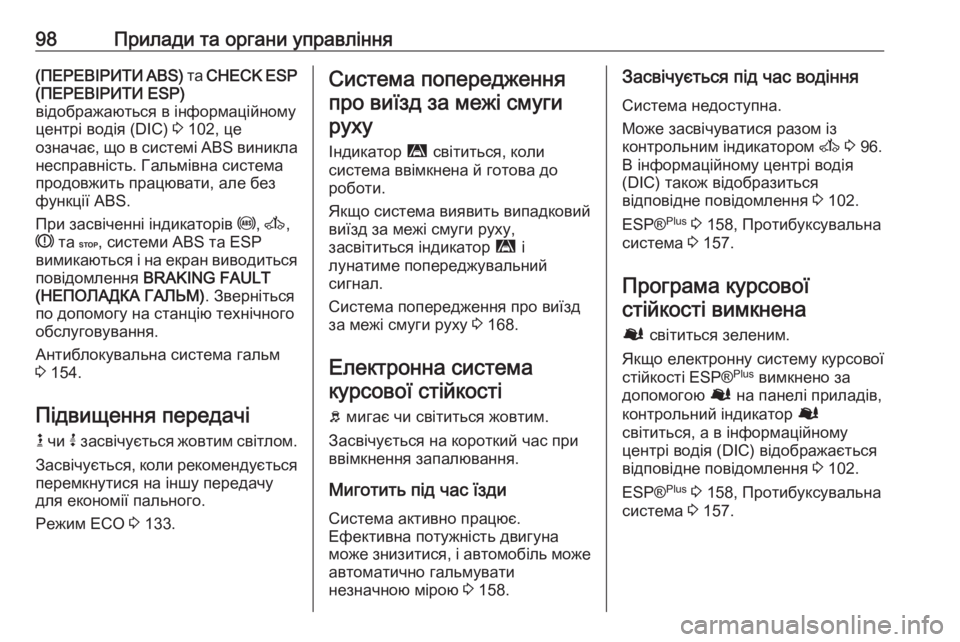

98Прилади та органи управління(ПЕРЕВІРИТИ ABS) та CHECK ESP
(ПЕРЕВІРИТИ ESP)
відображаються в інформаційному
центрі водія (DIC) 3 102, це
означає, що в системі ABS виникла
несправність. Гальмівна система
продовжить працювати, але без
функції ABS.
При засвіченні індикаторів u, A ,
R та C, системи ABS та ESP
вимикаються і на екран виводиться повідомлення BRAKING FAULT
(НЕПОЛАДКА ГАЛЬМ) . Зверніться
по допомогу на станцію технічного обслуговування.
Антиблокувальна система гальм
3 154.
Підвищення передачі
k чи j засвічується жовтим світлом.
Засвічується, коли рекомендується перемкнутися на іншу передачу
для економії пального.
Режим ECO 3 133.Система попередження
про виїзд за межі смугируху
Індикатор ì світиться, коли
система ввімкнена й готова до
роботи.
Якщо система виявить випадковий
виїзд за межі смуги руху,
засвітиться індикатор ì і
лунатиме попереджувальний
сигнал.
Система попередження про виїзд
за межі смуги руху 3 168.
Електронна система курсової стійкості
b мигає чи світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Миготить під час їзди
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може автоматично гальмувати
незначною мірою 3 158.Засвічується під час водіння
Система недоступна.
Може засвічуватися разом із
контрольним індикатором A 3 96.
В інформаційному центрі водія
(DIC) також відобразиться
відповідне повідомлення 3 102.
ESP® Plus
3 158, Протибуксувальна
система 3 157.
Програма курсової стійкості вимкнена
Ø світиться зеленим.
Якщо електронну систему курсової стійкості ESP® Plus
вимкнено за
допомогою Ø на панелі приладів,
контрольний індикатор Ø
світиться, а в інформаційному
центрі водія (DIC) відображається
відповідне повідомлення 3 102.
ESP® Plus
3 158, Протибуксувальна
система 3 157.
Page 101 of 261

Прилади та органи управління99Температура
охолоджувальної рідини двигуна
W світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Якщо світиться індикатор W
(можливо, одночасно з
контрольним індикатором C),
зупиніть автомобіль і заглушіть
двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Перевірте рівень охолоджувальної
рідини 3 180.
Якщо він є достатнім, зверніться на
станцію технічного
обслуговування.
Попередній прогрів ! світиться жовтим.
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
AdBlue
Õ світиться жовтим.
Низький рівень AdBlue. Негайно
долийте рідину AdBlue, щоб
система не перешкоджали запуску
двигуна.
Світиться разом із контрольним
індикатором A, вказуючи на
несправність у системі або слугує
попередженням про те, що запуск
двигуна стане неможливим, коли
автомобіль проїде певну відстань.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
В інформаційному центрі водія
(DIC) відобразиться відповідне
повідомлення 3 102.
AdBlue 3 143.
Система контролю тиску в
шинах
w світиться або блимає.Засвічується на короткий час при
ввімкнення запалювання.
Світиться
Втрата тиску в шинах. Негайно зупиніться та перевірте тиск у
шинах.
У разі виявлення проколу або
значного зниження тиску в шинах
світяться контрольні індикатори w
та C 3 97, а в інформаційному
центрі водія відображається
відповідне повідомлення.
Мигає
Несправність у системі. Після
певної паузи контрольний
індикатор світитиметься постійно.
Зверніться по допомогу на станцію
технічного обслуговування.
Якщо встановлено колесо без
датчика тиску (наприклад,
запасного колеса), світяться
контрольні індикатори w та A
3 96, а в інформаційному центрі
водія відображається відповідне
повідомлення.
Page 102 of 261

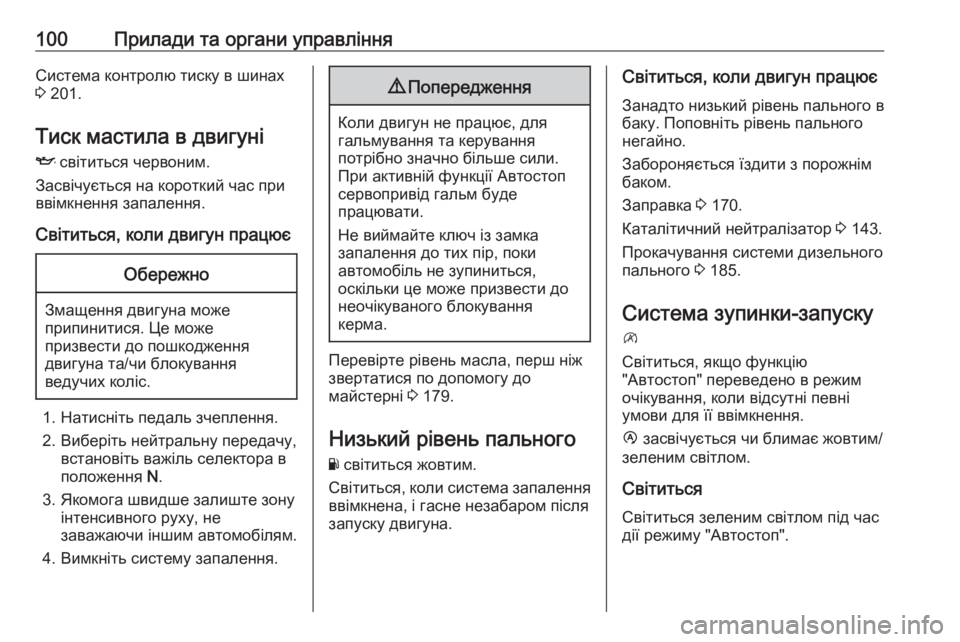

100Прилади та органи управлінняСистема контролю тиску в шинах
3 201.
Тиск мастила в двигуні
I світиться червоним.
Засвічується на короткий час при
ввімкнення запалення.
Світиться, коли двигун працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу, встановіть важіль селектора в
положення N.
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть систему запалення.
9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
При активній функції Автостоп
сервопривід гальм буде
працювати.
Не виймайте ключ із замка
запалення до тих пір, поки
автомобіль не зупиниться,
оскільки це може призвести до
неочікуваного блокування
керма.
Перевірте рівень масла, перш ніж звертатися по допомогу до
майстерні 3 179.
Низький рівень пального Y світиться жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Занадто низький рівень пального в
баку. Поповніть рівень пального
негайно.
Забороняється їздити з порожнім
баком.
Заправка 3 170.
Каталітичний нейтралізатор 3 143.
Прокачування системи дизельного пального 3 185.
Система зупинки-запуску
\
Світиться, якщо функцію
"Автостоп" переведено в режим
очікування, коли відсутні певні
умови для її ввімкнення.
Ï засвічується чи блимає жовтим/
зеленим світлом.
Світиться
Світиться зеленим світлом під час дії режиму "Автостоп".
Page 103 of 261

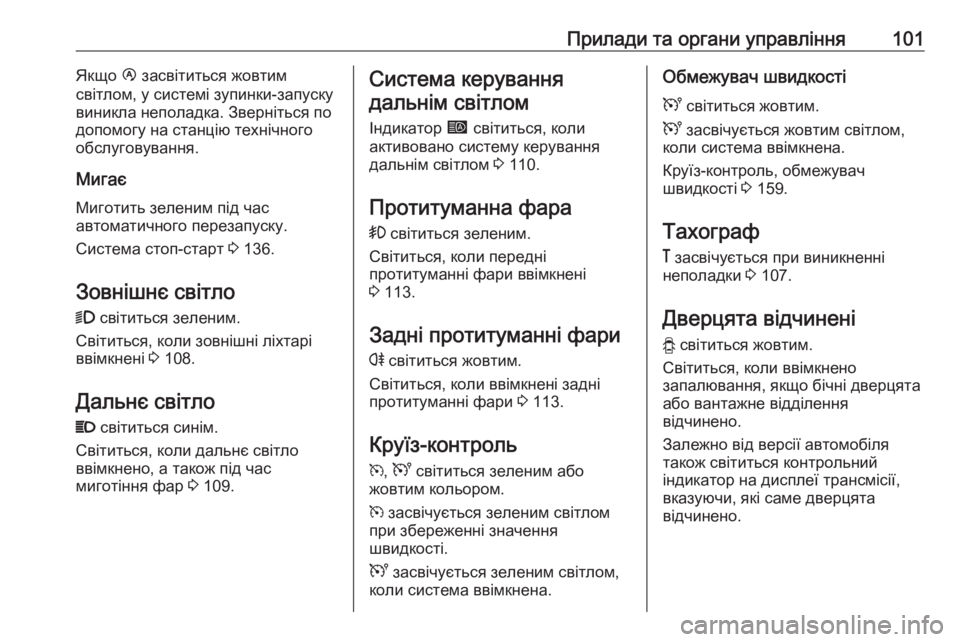

Прилади та органи управління101Якщо Ï засвітиться жовтим
світлом, у системі зупинки-запуску
виникла неполадка. Зверніться по
допомогу на станцію технічного
обслуговування.
Мигає
Миготить зеленим під час
автоматичного перезапуску.
Система стоп-старт 3 136.
Зовнішнє світло 9 світиться зеленим.
Світиться, коли зовнішні ліхтарі
ввімкнені 3 108.
Дальнє світло
P світиться синім.
Світиться, коли дальнє світло
ввімкнено, а також під час
миготіння фар 3 109.Система керування
дальнім світлом
Індикатор í світиться, коли
активовано систему керування
дальнім світлом 3 110.
Протитуманна фара > світиться зеленим.
Світиться, коли передні
протитуманні фари ввімкнені
3 113.
Задні протитуманні фари r світиться жовтим.
Світиться, коли ввімкнені задні
протитуманні фари 3 113.
Круїз-контроль
m , U світиться зеленим або
жовтим кольором.
m засвічується зеленим світлом
при збереженні значення
швидкості.
U засвічується зеленим світлом,
коли система ввімкнена.Обмежувач швидкості
U світиться жовтим.
U засвічується жовтим світлом,
коли система ввімкнена.
Круїз-контроль, обмежувач
швидкості 3 159.
Тахограф
& засвічується при виникненні
неполадки 3 107.
Дверцята відчинені
y світиться жовтим.
Світиться, коли ввімкнено
запалювання, якщо бічні дверцята або вантажне відділення
відчинено.
Залежно від версії автомобіля
також світиться контрольний
індикатор на дисплеї трансмісії, вказуючи, які саме дверцята
відчинено.
Page 104 of 261

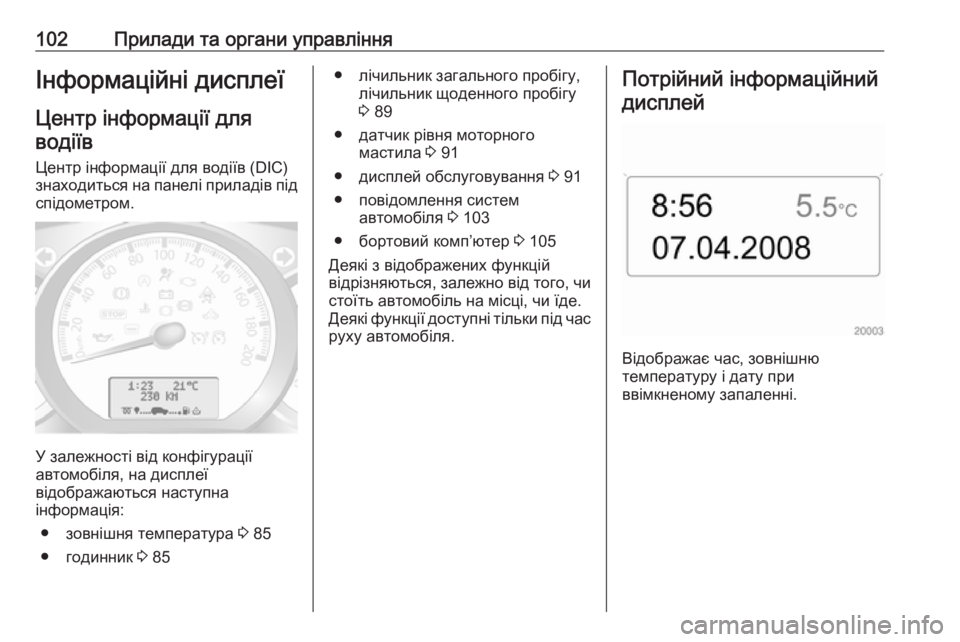

102Прилади та органи управлінняІнформаційні дисплеї
Центр інформації для водіїв
Центр інформації для водіїв (DIC)
знаходиться на панелі приладів під
спідометром.
У залежності від конфігурації
автомобіля, на дисплеї
відображаються наступна
інформація:
● зовнішня температура 3 85
● годинник 3 85
● лічильник загального пробігу,
лічильник щоденного пробігу
3 89
● датчик рівня моторного мастила 3 91
● дисплей обслуговування 3 91
● повідомлення систем автомобіля 3 103
● бортовий комп’ютер 3 105
Деякі з відображених функцій
відрізняються, залежно від того, чи
стоїть автомобіль на місці, чи їде.
Деякі функції доступні тільки під час руху автомобіля.Потрійний інформаційний
дисплей
Відображає час, зовнішню
температуру і дату при
ввімкненому запаленні.
