2016 OPEL MOVANO_B Посібник з експлуатації (in Ukrainian)

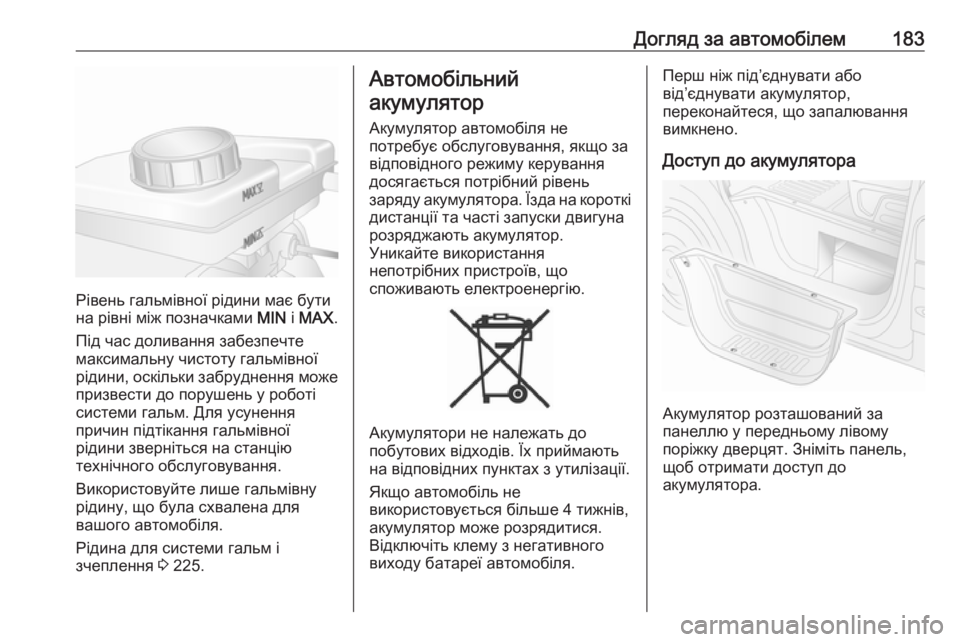

Догляд за автомобілем183
Рівень гальмівної рідини має бути
на рівні між позначками MIN і MAX .
Під час доливання забезпечте
максимальну чистоту гальмівної
рідини, оскільки забруднення може
призвести до порушень у роботі
системи гальм. Для усунення
причин підтікання гальмівної
рідини зверніться на станцію
технічного обслуговування.
Використовуйте лише гальмівну
рідину, що була схвалена для
вашого автомобіля.
Рідина для системи гальм і
зчеплення 3 225.
Автомобільний
акумулятор
Акумулятор автомобіля не
потребує обслуговування, якщо за
відповідного режиму керування досягається потрібний рівень
заряду акумулятора. Їзда на короткі дистанції та часті запуски двигуна
розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.
Якщо автомобіль не
використовується більше 4 тижнів,
акумулятор може розрядитися.
Відключіть клему з негативного
виходу батареї автомобіля.
Перш ніж під’єднувати або
від’єднувати акумулятор,
переконайтеся, що запалювання
вимкнено.
Доступ до акумулятора
Акумулятор розташований за
панеллю у передньому лівому
поріжку дверцят. Зніміть панель, щоб отримати доступ до
акумулятора.

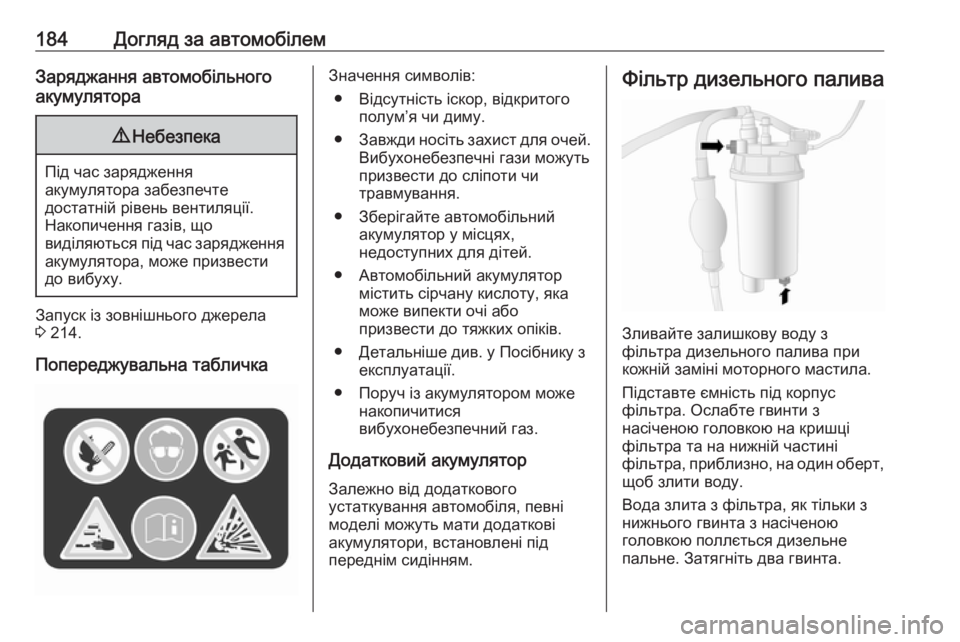

184Догляд за автомобілемЗаряджання автомобільного
акумулятора9 Небезпека
Під час зарядження
акумулятора забезпечте
достатній рівень вентиляції.
Накопичення газів, що
виділяються під час зарядження акумулятора, може призвести
до вибуху.
Запуск із зовнішнього джерела
3 214.
Попереджувальна табличка
Значення символів: ● Відсутність іскор, відкритого полум’я чи диму.
● Завжди носіть захист для очей.
Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може випекти очі або
призвести до тяжких опіків.
● Детальніше див. у Посібнику з експлуатації.
● Поруч із акумулятором може накопичитися
вибухонебезпечний газ.
Додатковий акумулятор Залежно від додаткового
устаткування автомобіля, певні
моделі можуть мати додаткові
акумулятори, встановлені під
переднім сидінням.Фільтр дизельного палива
Зливайте залишкову воду з
фільтра дизельного палива при
кожній заміні моторного мастила.
Підставте ємність під корпус
фільтра. Ослабте гвинти з
насіченою головкою на кришці
фільтра та на нижній частині
фільтра, приблизно, на один оберт,
щоб злити воду.
Вода злита з фільтра, як тільки з
нижнього гвинта з насіченою
головкою поллється дизельне
пальне. Затягніть два гвинта.

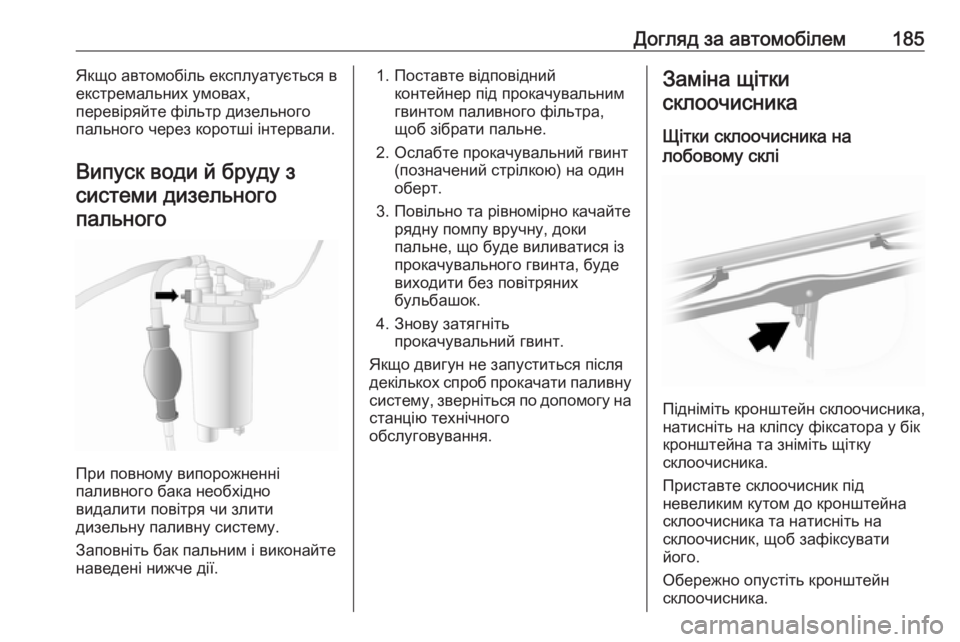

Догляд за автомобілем185Якщо автомобіль експлуатується в
екстремальних умовах,
перевіряйте фільтр дизельного
пального через коротші інтервали.
Випуск води й бруду з системи дизельногопального
При повному випорожненні
паливного бака необхідно
видалити повітря чи злити
дизельну паливну систему.
Заповніть бак пальним і виконайте
наведені нижче дії.
1. Поставте відповідний контейнер під прокачувальним
гвинтом паливного фільтра,
щоб зібрати пальне.
2. Ослабте прокачувальний гвинт (позначений стрілкою) на один
оберт.
3. Повільно та рівномірно качайте рядну помпу вручну, доки
пальне, що буде виливатися із
прокачувального гвинта, буде
виходити без повітряних
бульбашок.
4. Знову затягніть прокачувальний гвинт.
Якщо двигун не запуститься після
декількох спроб прокачати паливну систему, зверніться по допомогу настанцію технічного
обслуговування.Заміна щітки
склоочисника
Щітки склоочисника на
лобовому склі
Підніміть кронштейн склоочисника,
натисніть на кліпсу фіксатора у бік
кронштейна та зніміть щітку
склоочисника.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

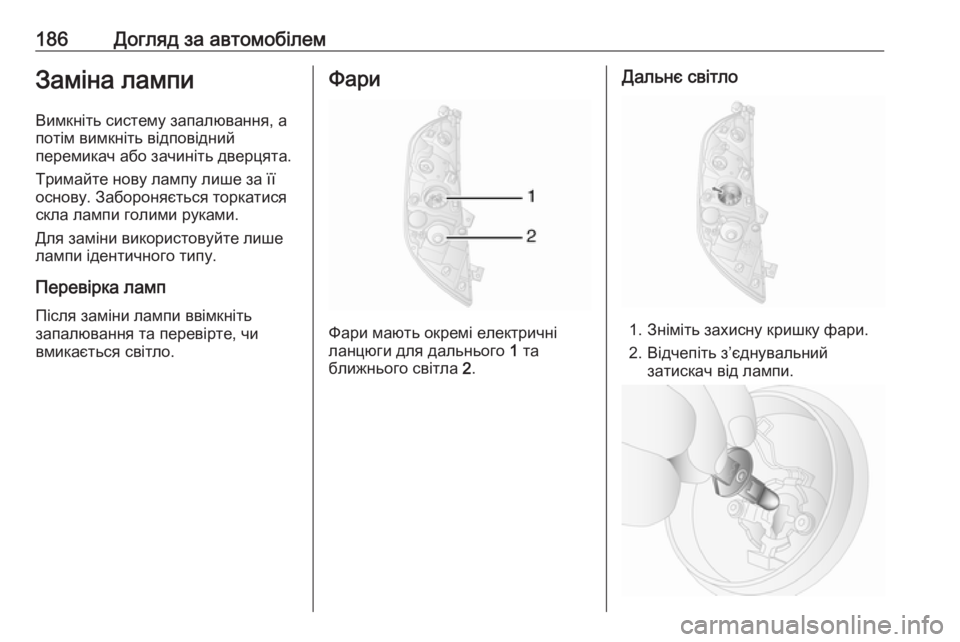

186Догляд за автомобілемЗаміна лампиВимкніть систему запалювання, а
потім вимкніть відповідний
перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання та перевірте, чи
вмикається світло.Фари
Фари мають окремі електричні
ланцюги для дальнього 1 та
ближнього світла 2.
Дальнє світло
1. Зніміть захисну кришку фари.
2. Відчепіть з’єднувальний затискач від лампи.

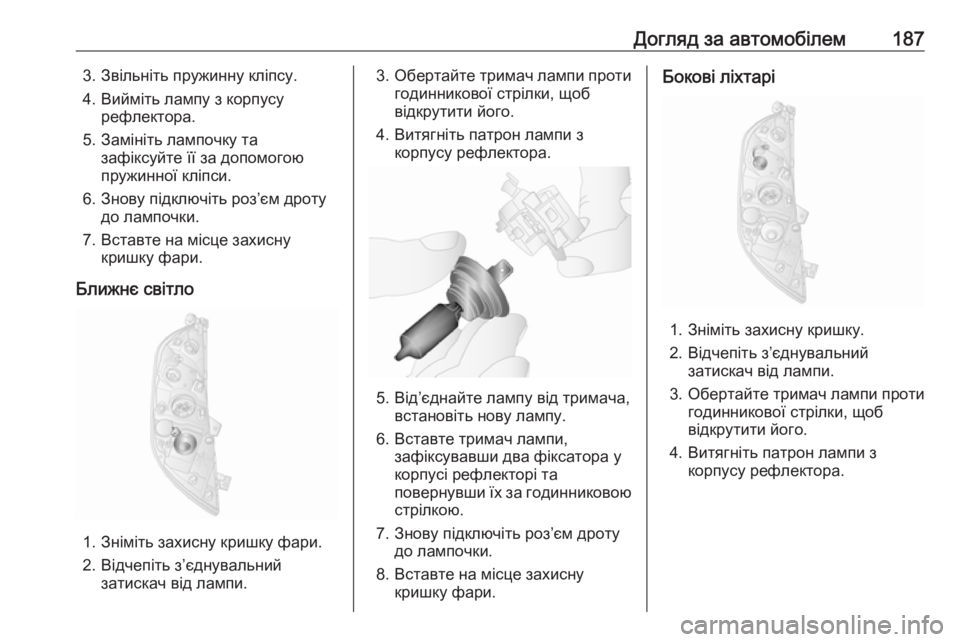

Догляд за автомобілем1873. Звільніть пружинну кліпсу.
4. Вийміть лампу з корпусу рефлектора.
5. Замініть лампочку та зафіксуйте її за допомогоюпружинної кліпси.
6. Знову підключіть роз’єм дроту до лампочки.
7. Вставте на місце захисну кришку фари.
Ближнє світло
1. Зніміть захисну кришку фари.
2. Відчепіть з’єднувальний затискач від лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Знову підключіть роз’єм дроту до лампочки.
8. Вставте на місце захисну кришку фари.
Бокові ліхтарі
1. Зніміть захисну кришку.
2. Відчепіть з’єднувальний затискач від лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.

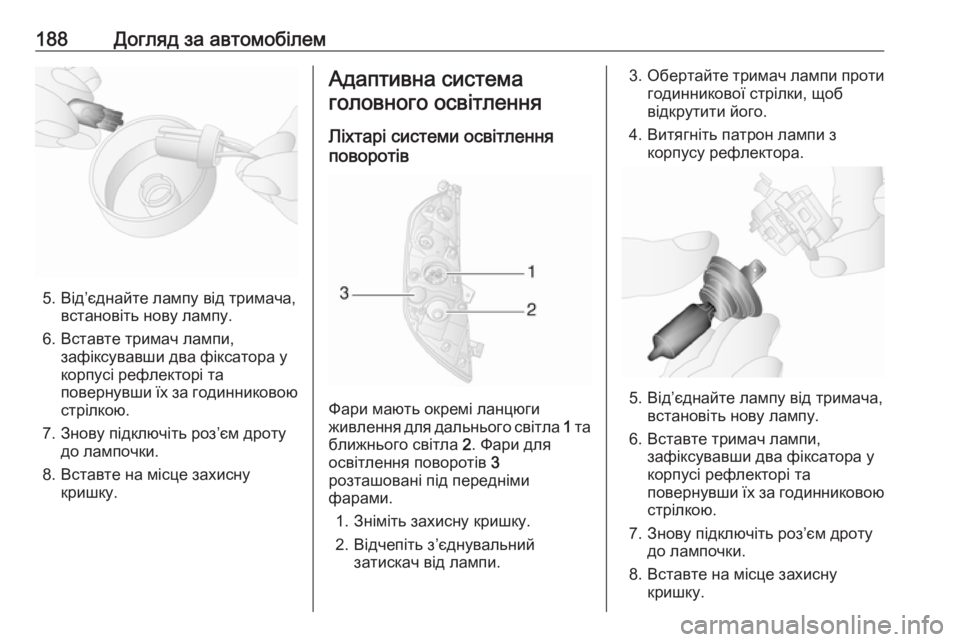

188Догляд за автомобілем
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Знову підключіть роз’єм дроту до лампочки.
8. Вставте на місце захисну кришку.
Адаптивна система
головного освітлення
Ліхтарі системи освітлення
поворотів
Фари мають окремі ланцюги
живлення для дальнього світла 1 та
ближнього світла 2. Фари для
освітлення поворотів 3
розташовані під передніми
фарами.
1. Зніміть захисну кришку.
2. Відчепіть з’єднувальний затискач від лампи.
3.Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Знову підключіть роз’єм дроту до лампочки.
8. Вставте на місце захисну кришку.

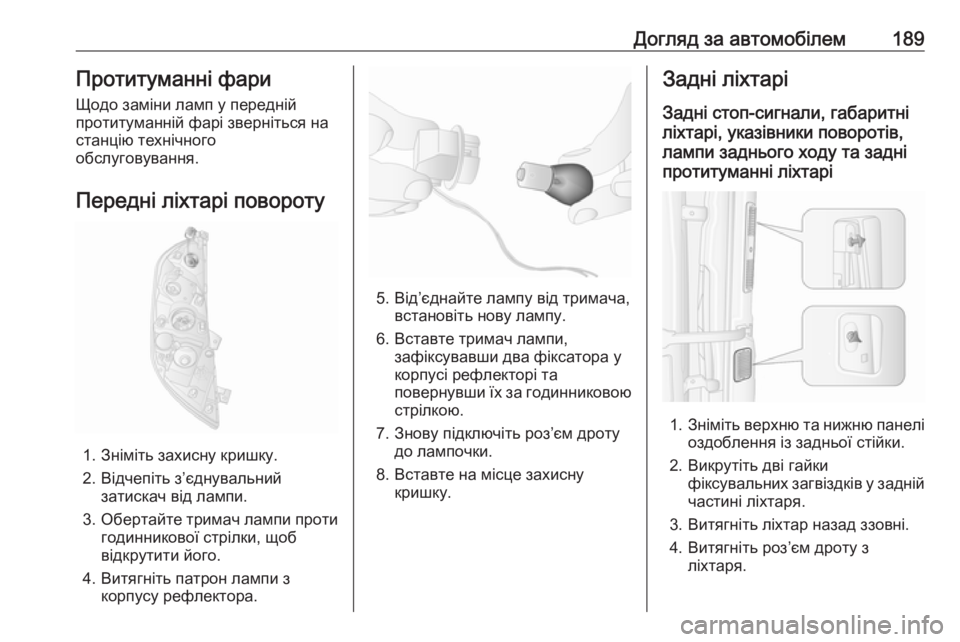

Догляд за автомобілем189Протитуманні фари
Щодо заміни ламп у передній
протитуманній фарі зверніться на
станцію технічного
обслуговування.
Передні ліхтарі повороту
1. Зніміть захисну кришку.
2. Відчепіть з’єднувальний затискач від лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Знову підключіть роз’єм дроту до лампочки.
8. Вставте на місце захисну кришку.
Задні ліхтарі
Задні стоп-сигнали, габаритні
ліхтарі, указівники поворотів,
лампи заднього ходу та задні
протитуманні ліхтарі
1. Зніміть верхню та нижню панелі
оздоблення із задньої стійки.
2. Викрутіть дві гайки фіксувальних загвіздків у задній
частині ліхтаря.
3. Витягніть ліхтар назад ззовні.
4. Витягніть роз’єм дроту з ліхтаря.

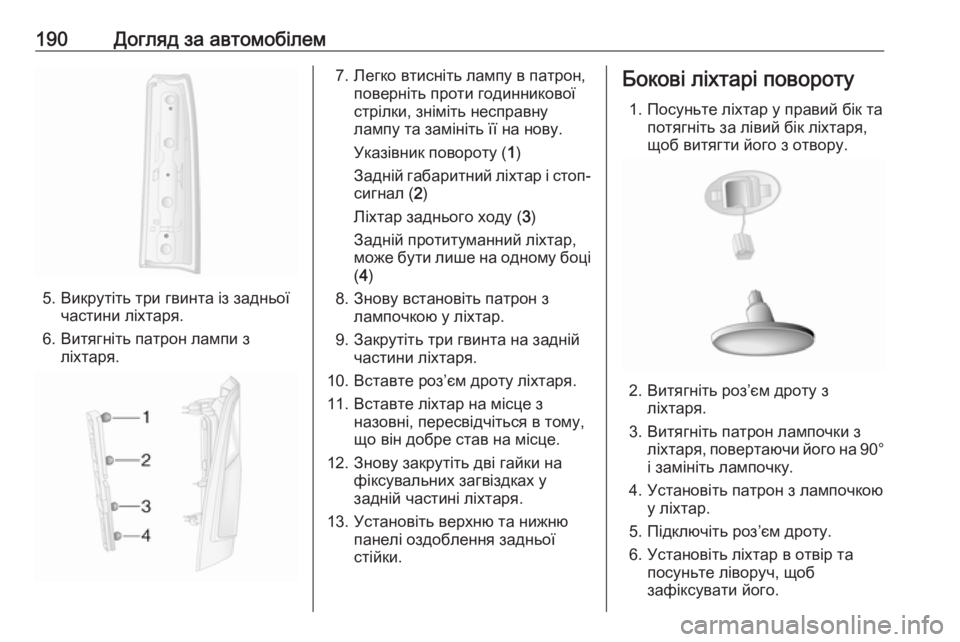

190Догляд за автомобілем
5. Викрутіть три гвинта із задньоїчастини ліхтаря.
6. Витягніть патрон лампи з ліхтаря.
7. Легко втисніть лампу в патрон, поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її на нову.
Указівник повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному боці ( 4 )
8. Знову встановіть патрон з лампочкою у ліхтар.
9. Закрутіть три гвинта на задній частини ліхтаря.
10. Вставте роз’єм дроту ліхтаря.
11. Вставте ліхтар на місце з назовні, пересвідчіться в тому,
що він добре став на місце.
12. Знову закрутіть дві гайки на фіксувальних загвіздках у
задній частині ліхтаря.
13. Установіть верхню та нижню панелі оздоблення задньої
стійки.Бокові ліхтарі повороту
1. Посуньте ліхтар у правий бік та потягніть за лівий бік ліхтаря,
щоб витягти його з отвору.
2. Витягніть роз’єм дроту з ліхтаря.
3. Витягніть патрон лампочки з ліхтаря, повертаючи його на 90°
і замініть лампочку.
4. Установіть патрон з лампочкою у ліхтар.
5. Підключіть роз’єм дроту.
6. Установіть ліхтар в отвір та посуньте ліворуч, щоб
зафіксувати його.
