2016 OPEL MOVANO_B Посібник з експлуатації (in Ukrainian)

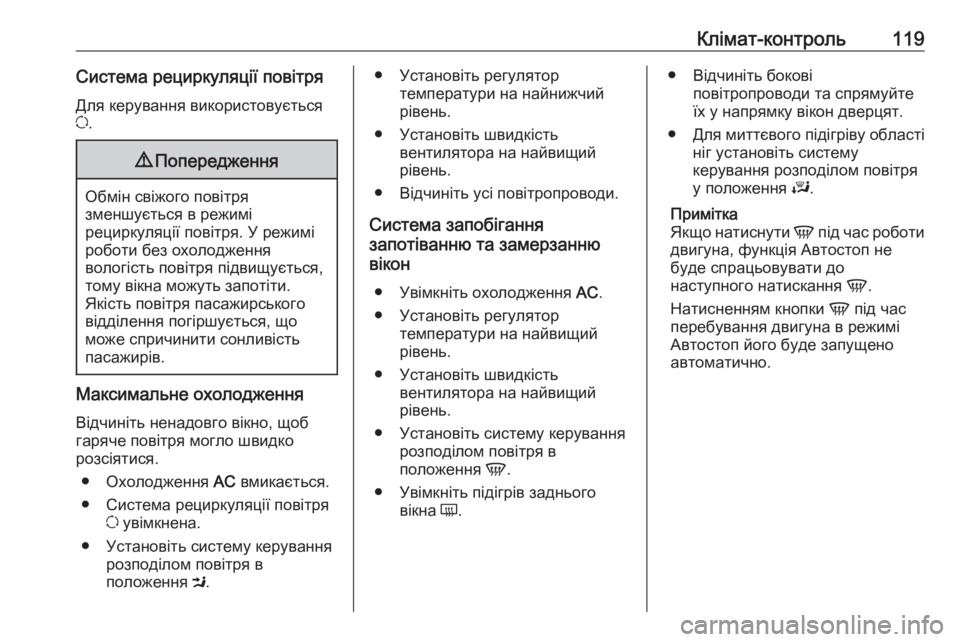

Клімат-контроль119Система рециркуляції повітряДля керування використовується
u .9 Попередження
Обмін свіжого повітря
зменшується в режимі
рециркуляції повітря. У режимі
роботи без охолодження
вологість повітря підвищується,
тому вікна можуть запотіти.
Якість повітря пасажирського
відділення погіршується, що
може спричинити сонливість
пасажирів.
Максимальне охолодження
Відчиніть ненадовго вікно, щоб
гаряче повітря могло швидко
розсіятися.
● Охолодження AC вмикається.
● Система рециркуляції повітря u увімкнена.
● Установіть систему керування розподілом повітря в
положення M.
● Установіть регулятор
температури на найнижчийрівень.
● Установіть швидкість вентилятора на найвищий
рівень.
● Відчиніть усі повітропроводи.
Система запобігання
запотіванню та замерзанню
вікон
● Увімкніть охолодження AC.
● Установіть регулятор температури на найвищий
рівень.
● Установіть швидкість вентилятора на найвищий
рівень.
● Установіть систему керування розподілом повітря в
положення V.
● Увімкніть підігрів заднього вікна Ü.● Відчиніть бокові
повітропроводи та спрямуйте
їх у напрямку вікон дверцят.
● Для миттєвого підігріву області
ніг установіть систему
керування розподілом повітря
у положення J.
Примітка
Якщо натиснути V під час роботи
двигуна, функція Автостоп не
буде спрацьовувати до
наступного натискання V.
Натисненням кнопки V під час
перебування двигуна в режимі
Автостоп його буде запущено
автоматично.

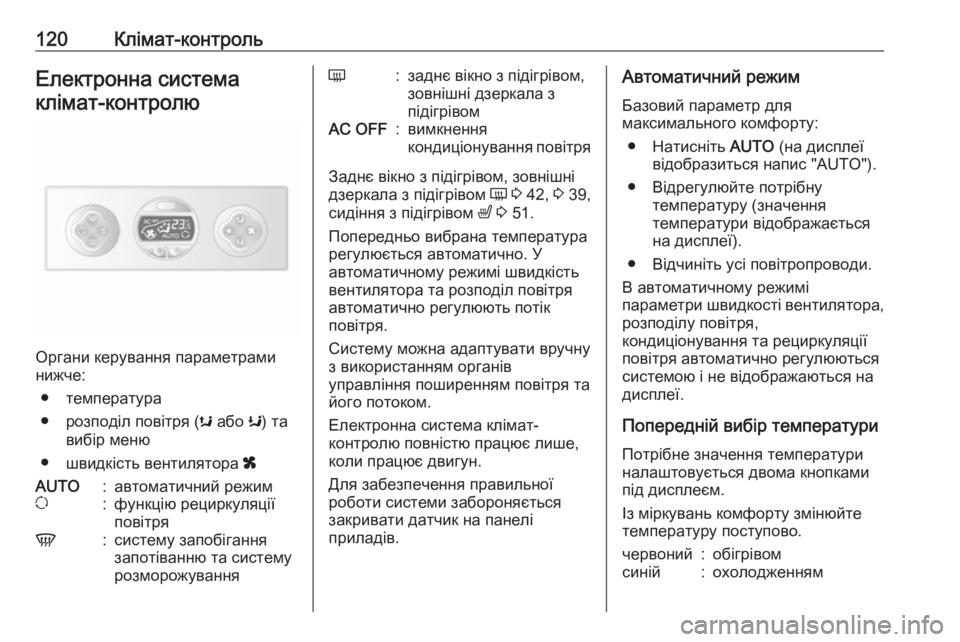

120Клімат-контрольЕлектронна системаклімат-контролю
Органи керування параметрами
нижче:
● температура
● розподіл повітря ( s або K) та
вибір меню
● швидкість вентилятора x
AUTO:автоматичний режимu:функцію рециркуляції
повітряV:систему запобігання
запотіванню та систему
розморожуванняÜ:заднє вікно з підігрівом,
зовнішні дзеркала з
підігрівомAC OFF:вимкнення
кондиціонування повітря
Заднє вікно з підігрівом, зовнішні
дзеркала з підігрівом Ü 3 42, 3 39,
сидіння з підігрівом ß 3 51.
Попередньо вибрана температура
регулюється автоматично. У
автоматичному режимі швидкість
вентилятора та розподіл повітря
автоматично регулюють потік
повітря.
Систему можна адаптувати вручну
з використанням органів
управління поширенням повітря та
його потоком.
Електронна система клімат-
контролю повністю працює лише, коли працює двигун.
Для забезпечення правильної
роботи системи забороняється
закривати датчик на панелі
приладів.
Автоматичний режим
Базовий параметр для
максимального комфорту:
● Натисніть AUTO (на дисплеї
відобразиться напис "AUTO").
● Відрегулюйте потрібну температуру (значення
температури відображається
на дисплеї).
● Відчиніть усі повітропроводи.
В автоматичному режимі
параметри швидкості вентилятора,
розподілу повітря,
кондиціонування та рециркуляції
повітря автоматично регулюються
системою і не відображаються на
дисплеї.
Попередній вибір температури
Потрібне значення температури
налаштовується двома кнопками
під дисплеєм.
Із міркувань комфорту змінюйте
температуру поступово.червоний:обігрівомсиній:охолодженням

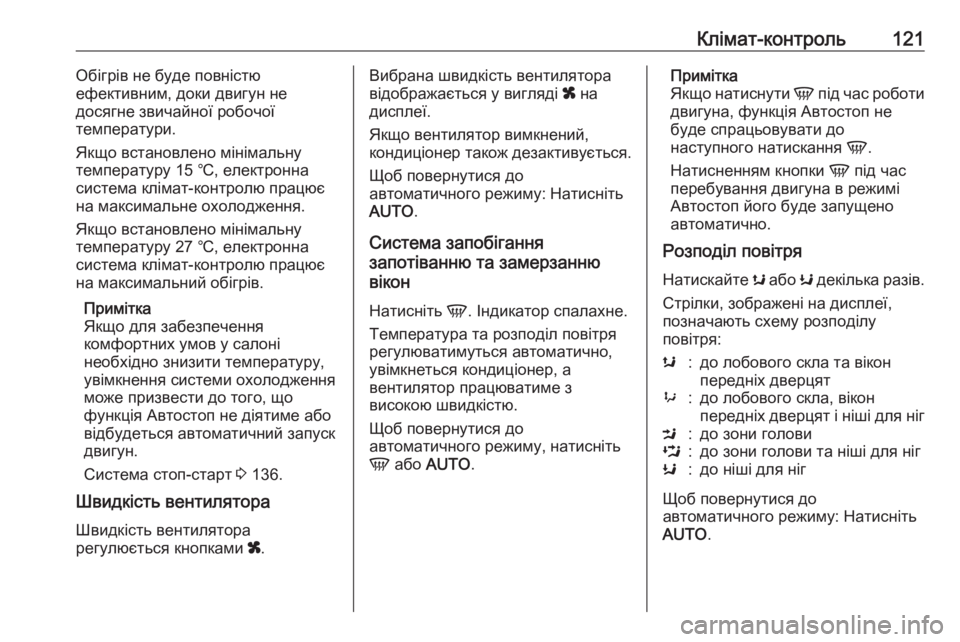

Клімат-контроль121Обігрів не буде повністю
ефективним, доки двигун не
досягне звичайної робочої
температури.
Якщо встановлено мінімальну
температуру 15 ℃, електронна
система клімат-контролю працює
на максимальне охолодження.
Якщо встановлено мінімальну
температуру 27 ℃, електронна
система клімат-контролю працює
на максимальний обігрів.
Примітка
Якщо для забезпечення
комфортних умов у салоні
необхідно знизити температуру, увімкнення системи охолодження
може призвести до того, що
функція Автостоп не діятиме або
відбудеться автоматичний запуск
двигун.
Система стоп-старт 3 136.
Швидкість вентилятора
Швидкість вентилятора
регулюється кнопками x.Вибрана швидкість вентилятора
відображається у вигляді x на
дисплеї.
Якщо вентилятор вимкнений,
кондиціонер також дезактивується.
Щоб повернутися до
автоматичного режиму: Натисніть
AUTO .
Система запобігання
запотіванню та замерзанню
вікон
Натисніть V. Індикатор спалахне.
Температура та розподіл повітря
регулюватимуться автоматично,
увімкнеться кондиціонер, а
вентилятор працюватиме з
високою швидкістю.
Щоб повернутися до
автоматичного режиму, натисніть
V або AUTO .Примітка
Якщо натиснути V під час роботи
двигуна, функція Автостоп не
буде спрацьовувати до
наступного натискання V.
Натисненням кнопки V під час
перебування двигуна в режимі
Автостоп його буде запущено
автоматично.
Розподіл повітря
Натискайте s або K декілька разів.
Стрілки, зображені на дисплеї,
позначають схему розподілу
повітря:s:до лобового скла та вікон
передніх дверцят9:до лобового скла, вікон
передніх дверцят і ніші для нігM:до зони головиL:до зони голови та ніші для нігK:до ніші для ніг
Щоб повернутися до
автоматичного режиму: Натисніть
AUTO .

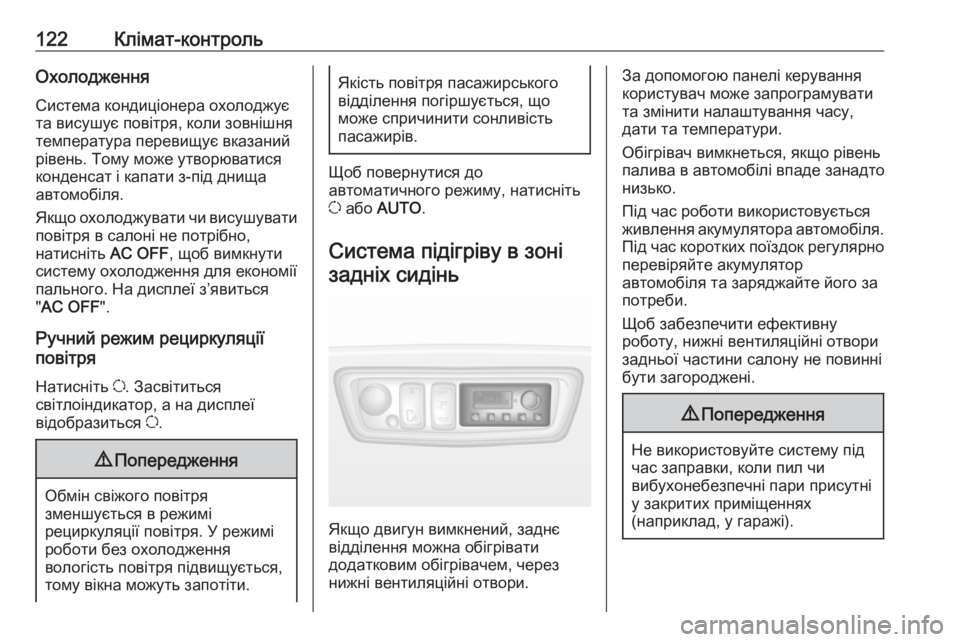

122Клімат-контрольОхолодженняСистема кондиціонера охолоджує
та висушує повітря, коли зовнішня
температура перевищує вказаний
рівень. Тому може утворюватися
конденсат і капати з-під днища
автомобіля.
Якщо охолоджувати чи висушувати
повітря в салоні не потрібно,
натисніть AC OFF, щоб вимкнути
систему охолодження для економії
пального. На дисплеї з’явиться
" AC OFF ".
Ручний режим рециркуляції
повітря
Натисніть u. Засвітиться
світлоіндикатор, а на дисплеї
відобразиться u.9 Попередження
Обмін свіжого повітря
зменшується в режимі
рециркуляції повітря. У режимі
роботи без охолодження
вологість повітря підвищується,
тому вікна можуть запотіти.
Якість повітря пасажирського
відділення погіршується, що
може спричинити сонливість
пасажирів.
Щоб повернутися до
автоматичного режиму, натисніть
u або AUTO .
Система підігріву в зоні задніх сидінь
Якщо двигун вимкнений, заднє
відділення можна обігрівати
додатковим обігрівачем, через нижні вентиляційні отвори.
За допомогою панелі керуваннякористувач може запрограмувати
та змінити налаштування часу,
дати та температури.
Обігрівач вимкнеться, якщо рівень
палива в автомобілі впаде занадто
низько.
Під час роботи використовується
живлення акумулятора автомобіля. Під час коротких поїздок регулярно перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.
Щоб забезпечити ефективну
роботу, нижні вентиляційні отвори задньої частини салону не повинні
бути загороджені.9 Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).

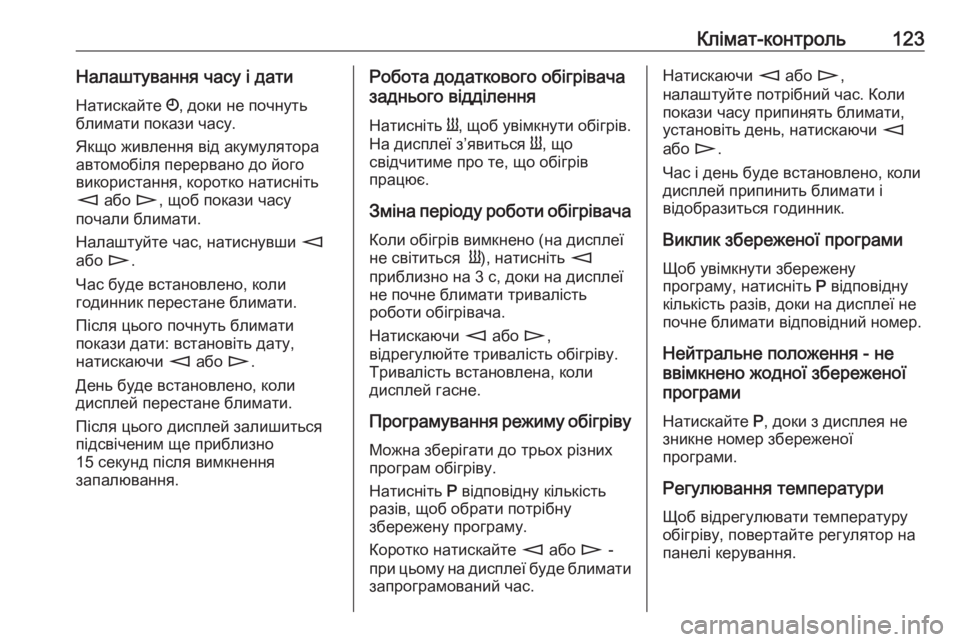

Клімат-контроль123Налаштування часу і датиНатискайте Ö, доки не почнуть
блимати покази часу.
Якщо живлення від акумулятора
автомобіля перервано до його
використання, коротко натисніть
m або n, щоб покази часу
почали блимати.
Налаштуйте час, натиснувши m
або n.
Час буде встановлено, коли
годинник перестане блимати.
Після цього почнуть блимати
покази дати: встановіть дату,
натискаючи m або n.
День буде встановлено, коли
дисплей перестане блимати.
Після цього дисплей залишиться
підсвіченим ще приблизно
15 секунд після вимкнення
запалювання.Робота додаткового обігрівача
заднього відділення
Натисніть Y, щоб увімкнути обігрів.
На дисплеї з’явиться Y, що
свідчитиме про те, що обігрів
працює.
Зміна періоду роботи обігрівача
Коли обігрів вимкнено (на дисплеї
не світиться Y), натисніть m
приблизно на 3 с, доки на дисплеї не почне блимати тривалість
роботи обігрівача.
Натискаючи m або n,
відрегулюйте тривалість обігріву.
Тривалість встановлена, коли
дисплей гасне.
Програмування режиму обігріву
Можна зберігати до трьох різних
програм обігріву.
Натисніть P відповідну кількість
разів, щоб обрати потрібну
збережену програму.
Коротко натискайте m або n -
при цьому на дисплеї буде блимати запрограмований час.Натискаючи m або n,
налаштуйте потрібний час. Коли
покази часу припинять блимати,
установіть день, натискаючи m
або n.
Час і день буде встановлено, коли
дисплей припинить блимати і
відобразиться годинник.
Виклик збереженої програми Щоб увімкнути збережену
програму, натисніть P відповідну
кількість разів, доки на дисплеї не
почне блимати відповідний номер.
Нейтральне положення - не
ввімкнено жодної збереженої
програми
Натискайте P, доки з дисплея не
зникне номер збереженої
програми.
Регулювання температуриЩоб відрегулювати температуру
обігріву, повертайте регулятор на
панелі керування.

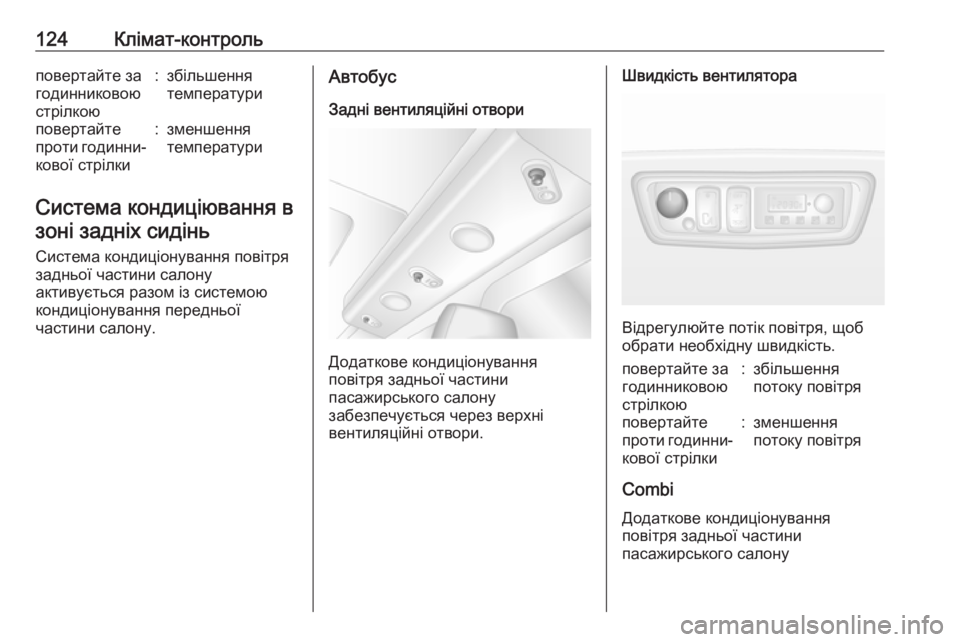

124Клімат-контрольповертайте за
годинниковою
стрілкою:збільшення
температуриповертайте
проти годинни‐
кової стрілки:зменшення
температури
Система кондиціювання в
зоні задніх сидінь
Система кондиціонування повітря задньої частини салону
активується разом із системою
кондиціонування передньої
частини салону.
Автобус
Задні вентиляційні отвори
Додаткове кондиціонування
повітря задньої частини
пасажирського салону
забезпечується через верхні
вентиляційні отвори.
Швидкість вентилятора
Відрегулюйте потік повітря, щоб
обрати необхідну швидкість.
повертайте за
годинниковою
стрілкою:збільшення
потоку повітряповертайте
проти годинни‐ кової стрілки:зменшення
потоку повітря
Combi
Додаткове кондиціонування повітря задньої частини
пасажирського салону

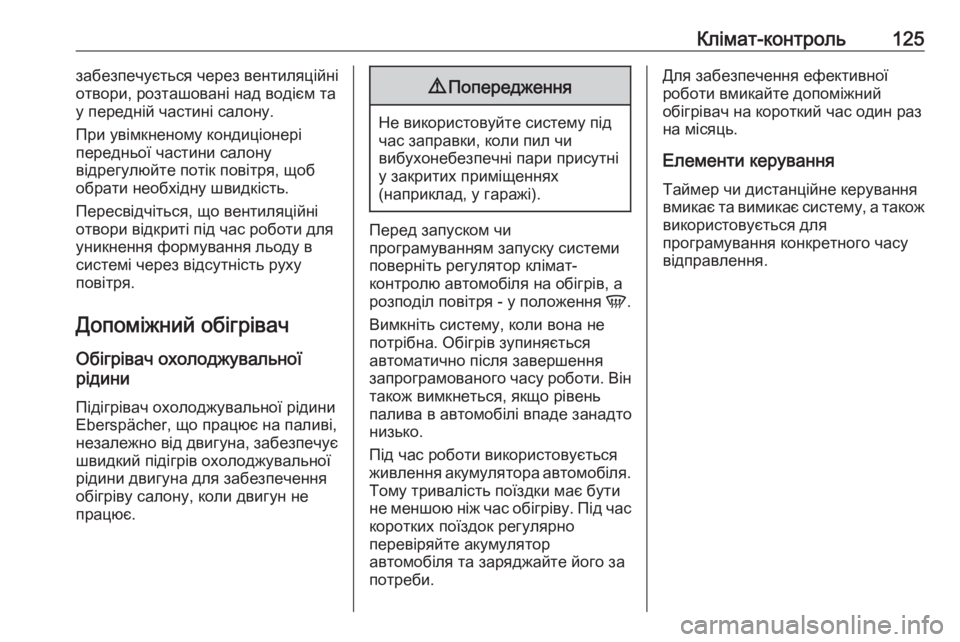

Клімат-контроль125забезпечується через вентиляційні
отвори, розташовані над водієм та
у передній частині салону.
При увімкненому кондиціонері
передньої частини салону
відрегулюйте потік повітря, щоб
обрати необхідну швидкість.
Пересвідчіться, що вентиляційні отвори відкриті під час роботи для
уникнення формування льоду в
системі через відсутність руху
повітря.
Допоміжний обігрівач
Обігрівач охолоджувальної
рідини
Підігрівач охолоджувальної рідини
Eberspächer, що працює на паливі,
незалежно від двигуна, забезпечує швидкий підігрів охолоджувальноїрідини двигуна для забезпечення
обігріву салону, коли двигун не
працює.9 Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).
Перед запуском чи
програмуванням запуску системи
поверніть регулятор клімат-
контролю автомобіля на обігрів, а
розподіл повітря - у положення V.
Вимкніть систему, коли вона не
потрібна. Обігрів зупиняється
автоматично після завершення
запрограмованого часу роботи. Він
також вимкнеться, якщо рівень
палива в автомобілі впаде занадто
низько.
Під час роботи використовується
живлення акумулятора автомобіля. Тому тривалість поїздки має бути
не меншою ніж час обігріву. Під час
коротких поїздок регулярно
перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.
Для забезпечення ефективної
роботи вмикайте допоміжний
обігрівач на короткий час один раз
на місяць.
Елементи керування
Таймер чи дистанційне керування вмикає та вимикає систему, а також використовується для
програмування конкретного часу відправлення.

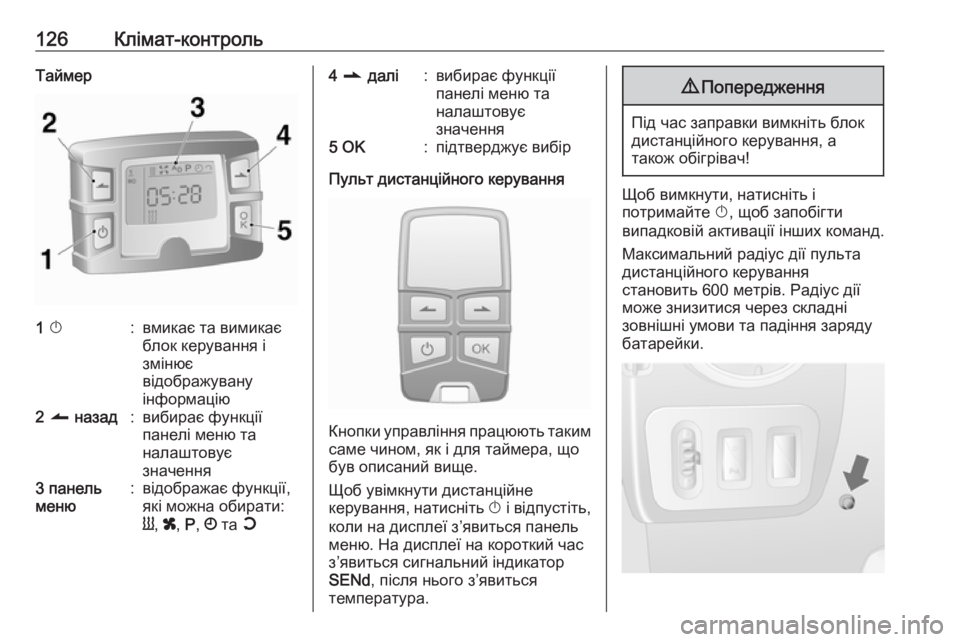

126Клімат-контрольТаймер1 X:вмикає та вимикає
блок керування і
змінює
відображувану
інформацію2 q назад:вибирає функції
панелі меню та
налаштовує
значення3 панель
меню:відображає функції,
які можна обирати:
Y , x , P , Ö та Y4 r далі:вибирає функції
панелі меню та
налаштовує
значення5 OK:підтверджує вибір
Пульт дистанційного керування
Кнопки управління працюють таким
саме чином, як і для таймера, що
був описаний вище.
Щоб увімкнути дистанційне
керування, натисніть X і відпустіть,
коли на дисплеї з’явиться панель
меню. На дисплеї на короткий час
з’явиться сигнальний індикатор
SENd , після нього з’явиться
температура.
9 Попередження
Під час заправки вимкніть блок
дистанційного керування, а
також обігрівач!
Щоб вимкнути, натисніть і
потримайте X, щоб запобігти
випадковій активації інших команд.
Максимальний радіус дії пультадистанційного керування
становить 600 метрів. Радіус дії
може знизитися через складні
зовнішні умови та падіння заряду
батарейки.
