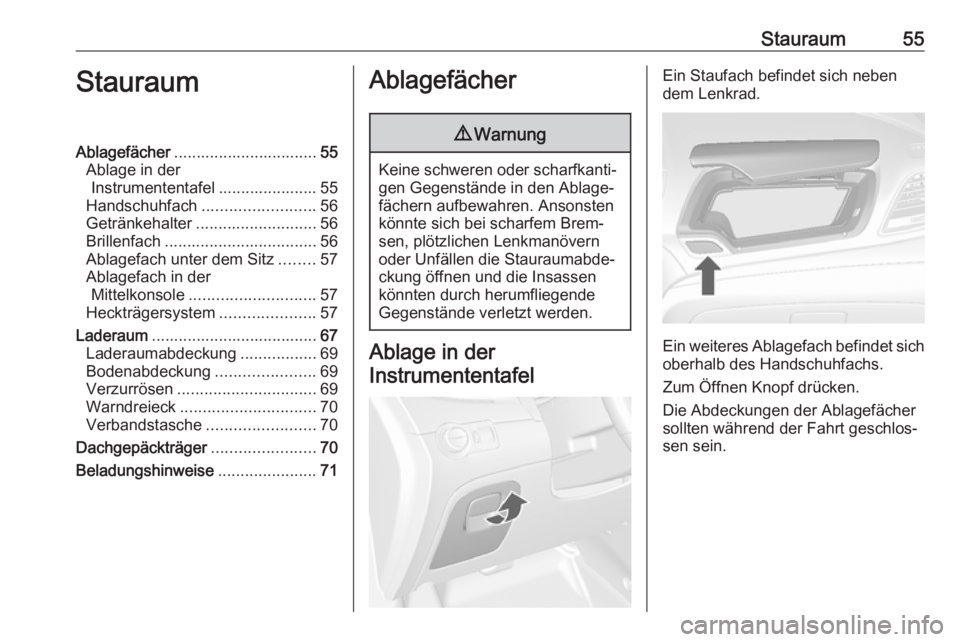

Stauraum55StauraumAblagefächer................................ 55
Ablage in der Instrumententafel ...................... 55
Handschuhfach ......................... 56
Getränkehalter ........................... 56
Brillenfach .................................. 56
Ablagefach unter dem Sitz ........57
Ablagefach in der Mittelkonsole ............................ 57
Heckträgersystem .....................57
Laderaum ..................................... 67
Laderaumabdeckung .................69
Bodenabdeckung ......................69
Verzurrösen ............................... 69
Warndreieck .............................. 70
Verbandstasche ........................70
Dachgepäckträger .......................70
Beladungshinweise ......................71Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Ablage in der
Instrumententafel
Ein Staufach befindet sich neben
dem Lenkrad.
Ein weiteres Ablagefach befindet sich
oberhalb des Handschuhfachs.
Zum Öffnen Knopf drücken.
Die Abdeckungen der Ablagefächer sollten während der Fahrt geschlos‐
sen sein.

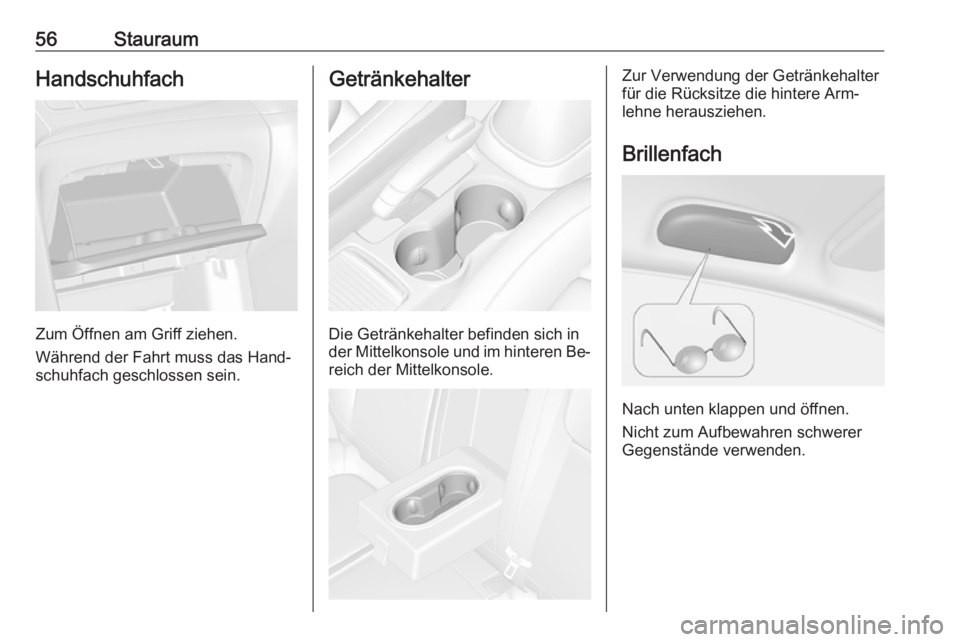

56StauraumHandschuhfach
Zum Öffnen am Griff ziehen.
Während der Fahrt muss das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Die Getränkehalter befinden sich in
der Mittelkonsole und im hinteren Be‐
reich der Mittelkonsole.
Zur Verwendung der Getränkehalter
für die Rücksitze die hintere Arm‐
lehne herausziehen.
Brillenfach
Nach unten klappen und öffnen.
Nicht zum Aufbewahren schwerer
Gegenstände verwenden.

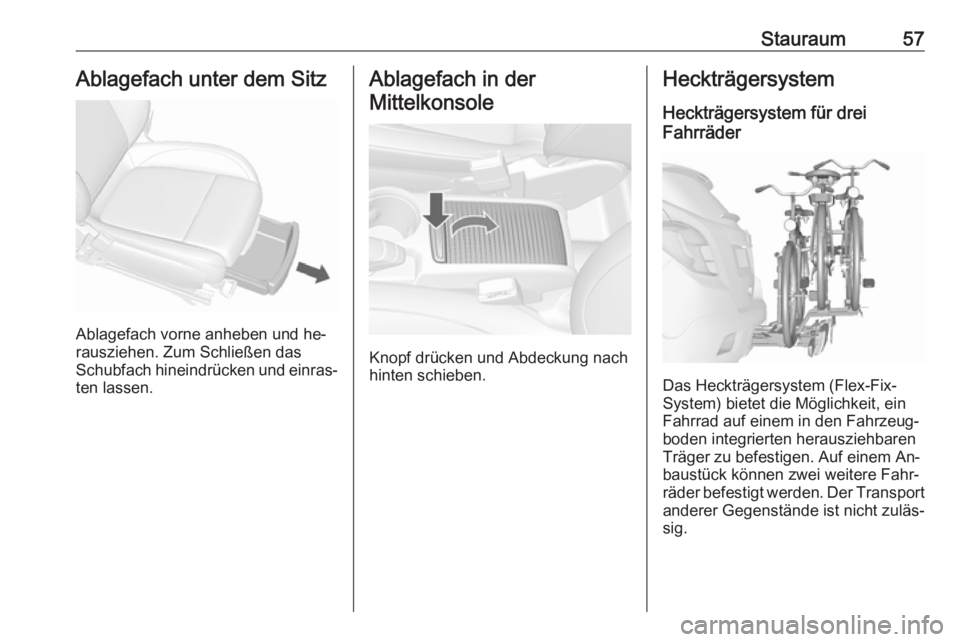

Stauraum57Ablagefach unter dem Sitz
Ablagefach vorne anheben und he‐
rausziehen. Zum Schließen das
Schubfach hineindrücken und einras‐ ten lassen.
Ablagefach in der
Mittelkonsole
Knopf drücken und Abdeckung nach
hinten schieben.
Heckträgersystem
Heckträgersystem für drei
Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, ein
Fahrrad auf einem in den Fahrzeug‐ boden integrierten herausziehbarenTräger zu befestigen. Auf einem An‐
baustück können zwei weitere Fahr‐
räder befestigt werden. Der Transport
anderer Gegenstände ist nicht zuläs‐
sig.

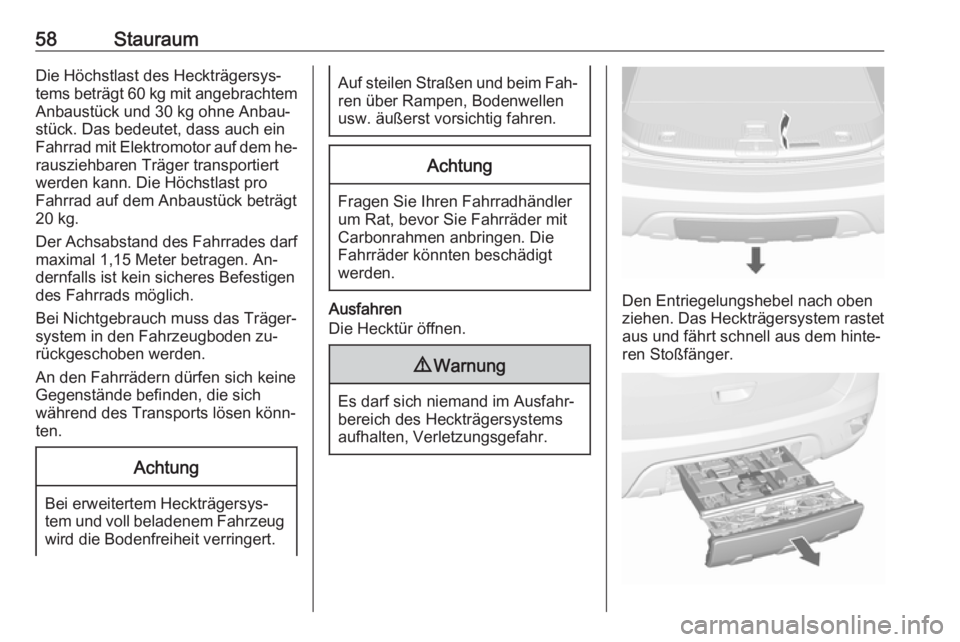

58StauraumDie Höchstlast des Heckträgersys‐tems beträgt 60 kg mit angebrachtem
Anbaustück und 30 kg ohne Anbau‐
stück. Das bedeutet, dass auch ein
Fahrrad mit Elektromotor auf dem he‐ rausziehbaren Träger transportiert
werden kann. Die Höchstlast pro
Fahrrad auf dem Anbaustück beträgt
20 kg.
Der Achsabstand des Fahrrades darf
maximal 1,15 Meter betragen. An‐ dernfalls ist kein sicheres Befestigen
des Fahrrads möglich.
Bei Nichtgebrauch muss das Träger‐
system in den Fahrzeugboden zu‐
rückgeschoben werden.
An den Fahrrädern dürfen sich keine Gegenstände befinden, die sich
während des Transports lösen könn‐
ten.Achtung
Bei erweitertem Heckträgersys‐
tem und voll beladenem Fahrzeug
wird die Bodenfreiheit verringert.
Auf steilen Straßen und beim Fah‐ ren über Rampen, Bodenwellen
usw. äußerst vorsichtig fahren.Achtung
Fragen Sie Ihren Fahrradhändler
um Rat, bevor Sie Fahrräder mit
Carbonrahmen anbringen. Die
Fahrräder könnten beschädigt
werden.
Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.
Den Entriegelungshebel nach oben
ziehen. Das Heckträgersystem rastet
aus und fährt schnell aus dem hinte‐
ren Stoßfänger.

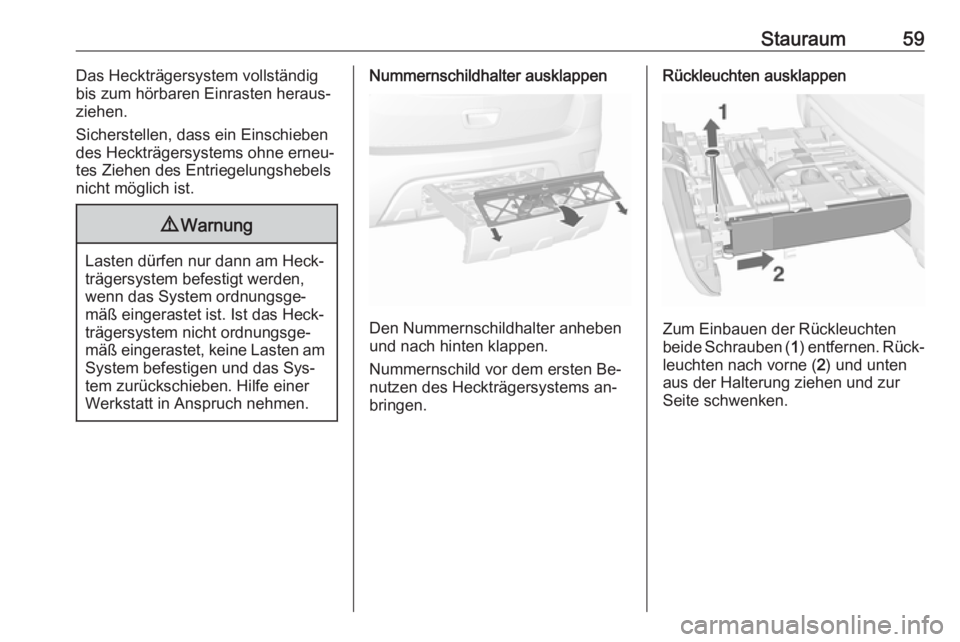

Stauraum59Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben
des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das Sys‐
tem zurückschieben. Hilfe einer
Werkstatt in Anspruch nehmen.
Nummernschildhalter ausklappen
Den Nummernschildhalter anheben
und nach hinten klappen.
Nummernschild vor dem ersten Be‐
nutzen des Heckträgersystems an‐
bringen.
Rückleuchten ausklappen
Zum Einbauen der Rückleuchten
beide Schrauben ( 1) entfernen. Rück‐
leuchten nach vorne ( 2) und unten
aus der Halterung ziehen und zur
Seite schwenken.

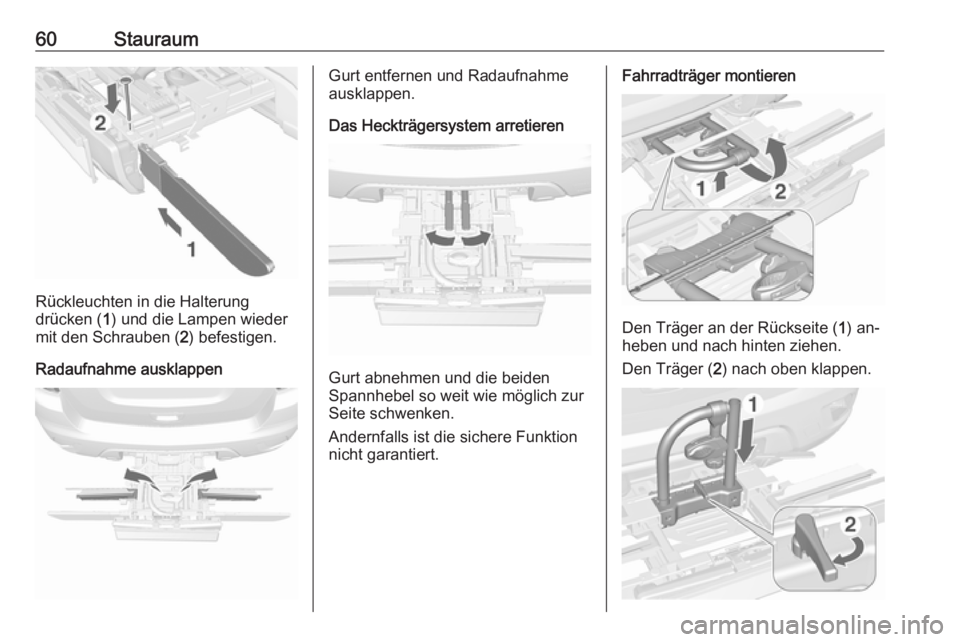

60Stauraum
Rückleuchten in die Halterung
drücken ( 1) und die Lampen wieder
mit den Schrauben ( 2) befestigen.
Radaufnahme ausklappen
Gurt entfernen und Radaufnahme
ausklappen.
Das Heckträgersystem arretieren
Gurt abnehmen und die beiden
Spannhebel so weit wie möglich zur
Seite schwenken.
Andernfalls ist die sichere Funktion
nicht garantiert.
Fahrradträger montieren
Den Träger an der Rückseite ( 1) an‐
heben und nach hinten ziehen.
Den Träger ( 2) nach oben klappen.

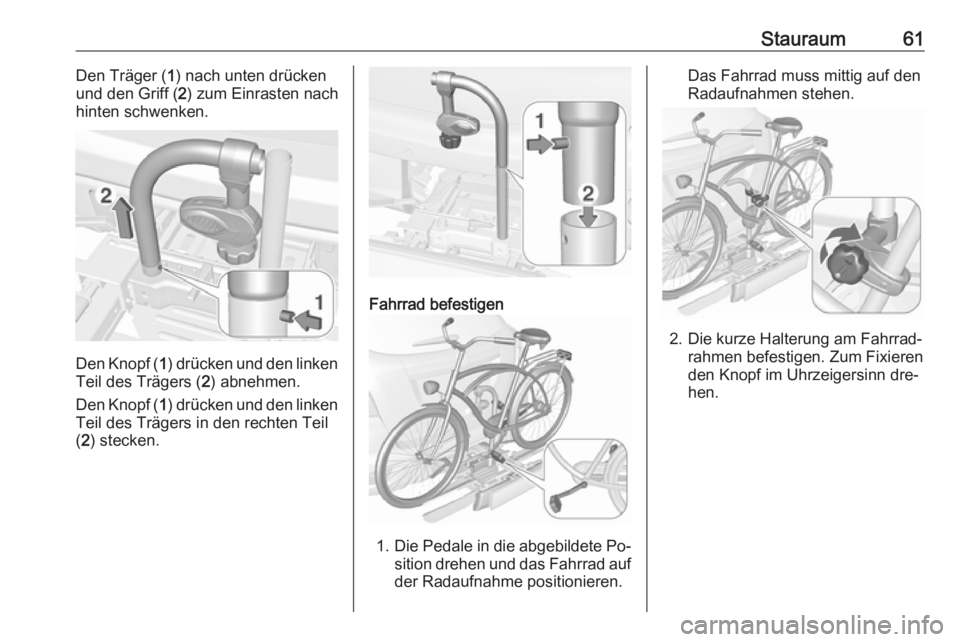

Stauraum61Den Träger (1) nach unten drücken
und den Griff ( 2) zum Einrasten nach
hinten schwenken.
Den Knopf ( 1) drücken und den linken
Teil des Trägers ( 2) abnehmen.
Den Knopf ( 1) drücken und den linken
Teil des Trägers in den rechten Teil
( 2 ) stecken.
Fahrrad befestigen
1. Die Pedale in die abgebildete Po‐
sition drehen und das Fahrrad auf der Radaufnahme positionieren.
Das Fahrrad muss mittig auf den
Radaufnahmen stehen.
2. Die kurze Halterung am Fahrrad‐ rahmen befestigen. Zum Fixieren
den Knopf im Uhrzeigersinn dre‐
hen.

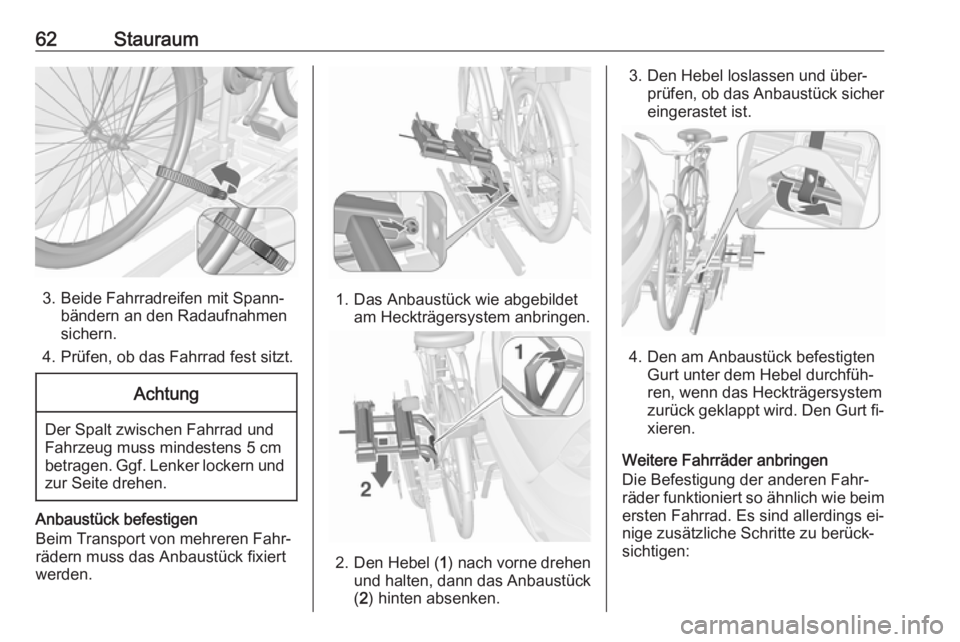

62Stauraum
3. Beide Fahrradreifen mit Spann‐bändern an den Radaufnahmen
sichern.
4. Prüfen, ob das Fahrrad fest sitzt.
Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Anbaustück befestigen
Beim Transport von mehreren Fahr‐
rädern muss das Anbaustück fixiert
werden.
1. Das Anbaustück wie abgebildet am Heckträgersystem anbringen.
2. Den Hebel ( 1) nach vorne drehen
und halten, dann das Anbaustück
( 2 ) hinten absenken.
3. Den Hebel loslassen und über‐
prüfen, ob das Anbaustück sicher
eingerastet ist.
4. Den am Anbaustück befestigten Gurt unter dem Hebel durchfüh‐
ren, wenn das Heckträgersystem zurück geklappt wird. Den Gurt fi‐ xieren.
Weitere Fahrräder anbringen
Die Befestigung der anderen Fahr‐
räder funktioniert so ähnlich wie beim
ersten Fahrrad. Es sind allerdings ei‐
nige zusätzliche Schritte zu berück‐
sichtigen:
