2016 OPEL MOKKA Betriebsanleitung (in German)

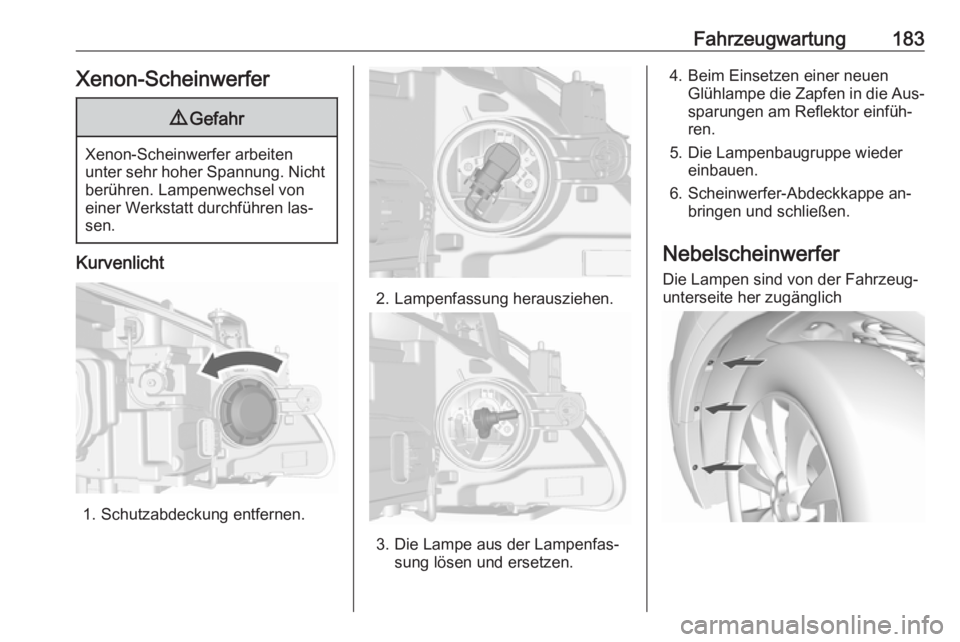

Fahrzeugwartung183Xenon-Scheinwerfer9Gefahr
Xenon-Scheinwerfer arbeiten
unter sehr hoher Spannung. Nicht berühren. Lampenwechsel voneiner Werkstatt durchführen las‐
sen.
Kurvenlicht
1. Schutzabdeckung entfernen.
2. Lampenfassung herausziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Beim Einsetzen einer neuenGlühlampe die Zapfen in die Aus‐
sparungen am Reflektor einfüh‐
ren.
5. Die Lampenbaugruppe wieder einbauen.
6. Scheinwerfer-Abdeckkappe an‐ bringen und schließen.
Nebelscheinwerfer
Die Lampen sind von der Fahrzeug‐
unterseite her zugänglich

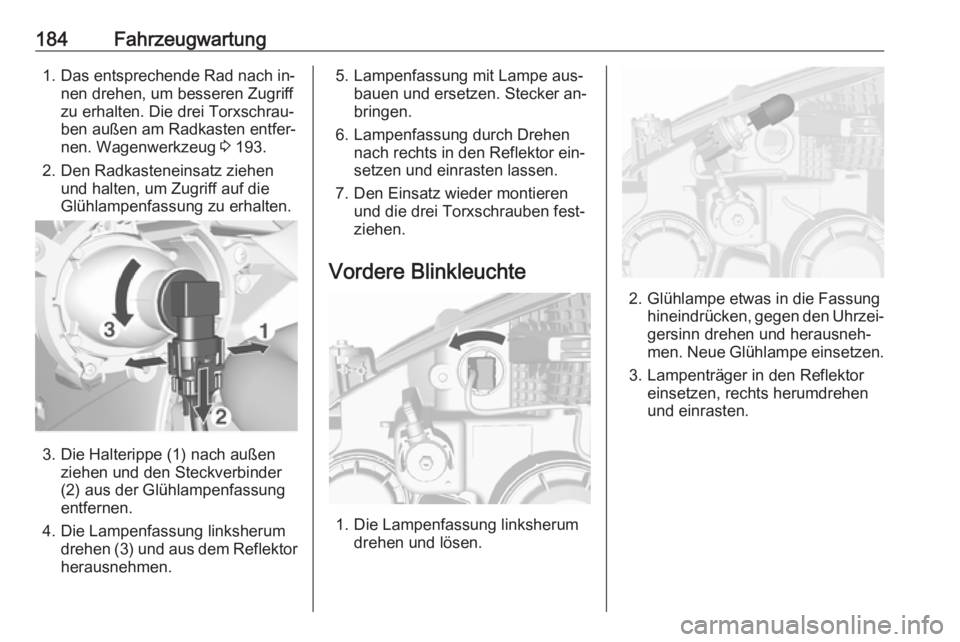

184Fahrzeugwartung1. Das entsprechende Rad nach in‐nen drehen, um besseren Zugriff
zu erhalten. Die drei Torxschrau‐
ben außen am Radkasten entfer‐
nen. Wagenwerkzeug 3 193.
2. Den Radkasteneinsatz ziehen und halten, um Zugriff auf die
Glühlampenfassung zu erhalten.
3. Die Halterippe (1) nach außen ziehen und den Steckverbinder
(2) aus der Glühlampenfassung
entfernen.
4. Die Lampenfassung linksherum drehen (3) und aus dem Reflektor
herausnehmen.
5. Lampenfassung mit Lampe aus‐ bauen und ersetzen. Stecker an‐
bringen.
6. Lampenfassung durch Drehen nach rechts in den Reflektor ein‐
setzen und einrasten lassen.
7. Den Einsatz wieder montieren und die drei Torxschrauben fest‐
ziehen.
Vordere Blinkleuchte
1. Die Lampenfassung linksherum drehen und lösen.
2. Glühlampe etwas in die Fassunghineindrücken, gegen den Uhrzei‐
gersinn drehen und herausneh‐
men. Neue Glühlampe einsetzen.
3. Lampenträger in den Reflektor einsetzen, rechts herumdrehen
und einrasten.

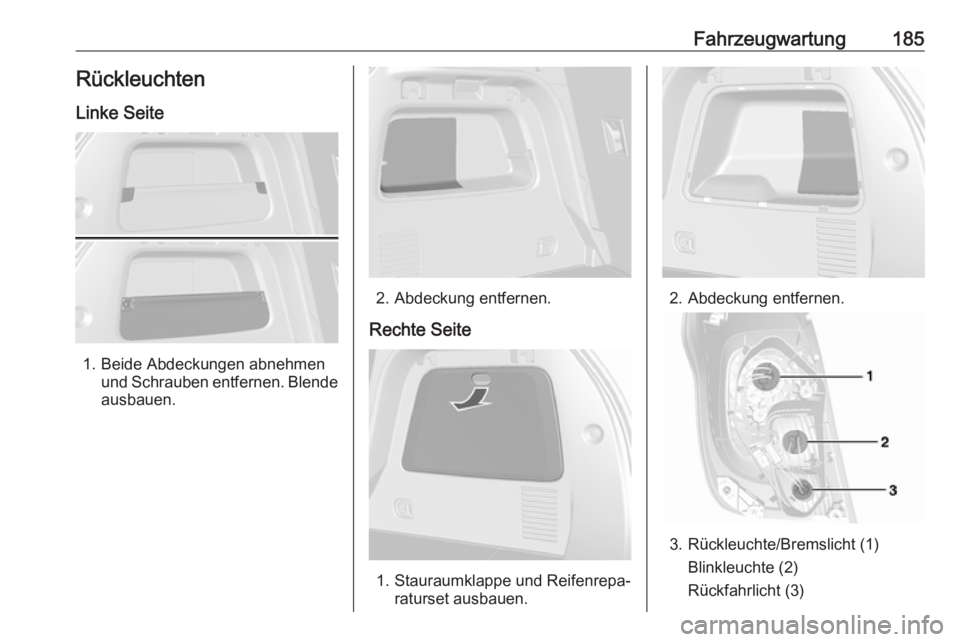

Fahrzeugwartung185Rückleuchten
Linke Seite
1. Beide Abdeckungen abnehmen und Schrauben entfernen. Blendeausbauen.
2. Abdeckung entfernen.
Rechte Seite
1. Stauraumklappe und Reifenrepa‐ raturset ausbauen.
2. Abdeckung entfernen.
3. Rückleuchte/Bremslicht (1)
Blinkleuchte (2)
Rückfahrlicht (3)

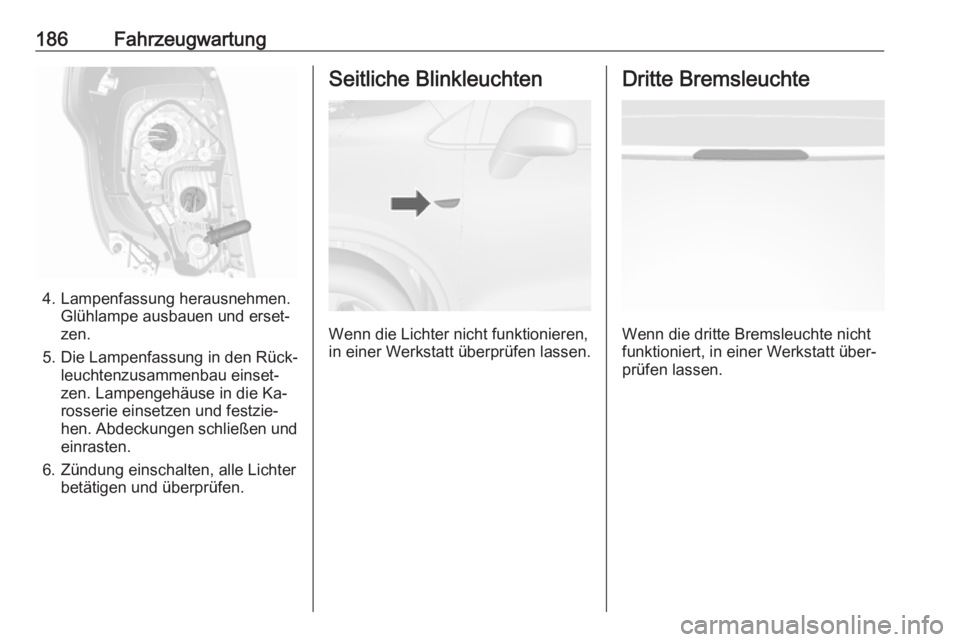

186Fahrzeugwartung
4. Lampenfassung herausnehmen.Glühlampe ausbauen und erset‐
zen.
5. Die Lampenfassung in den Rück‐ leuchtenzusammenbau einset‐
zen. Lampengehäuse in die Ka‐
rosserie einsetzen und festzie‐
hen. Abdeckungen schließen und
einrasten.
6. Zündung einschalten, alle Lichter betätigen und überprüfen.
Seitliche Blinkleuchten
Wenn die Lichter nicht funktionieren,
in einer Werkstatt überprüfen lassen.
Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, in einer Werkstatt über‐
prüfen lassen.

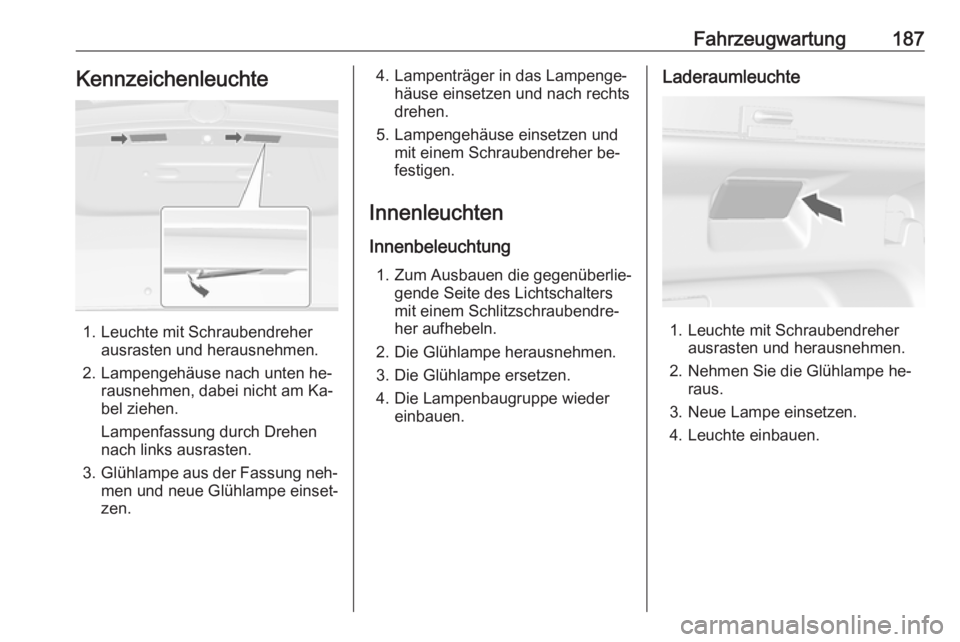

Fahrzeugwartung187Kennzeichenleuchte
1. Leuchte mit Schraubendreherausrasten und herausnehmen.
2. Lampengehäuse nach unten he‐ rausnehmen, dabei nicht am Ka‐bel ziehen.
Lampenfassung durch Drehen
nach links ausrasten.
3. Glühlampe aus der Fassung neh‐
men und neue Glühlampe einset‐
zen.
4. Lampenträger in das Lampenge‐ häuse einsetzen und nach rechts
drehen.
5. Lampengehäuse einsetzen und mit einem Schraubendreher be‐
festigen.
Innenleuchten Innenbeleuchtung 1. Zum Ausbauen die gegenüberlie‐ gende Seite des Lichtschalters
mit einem Schlitzschraubendre‐
her aufhebeln.
2. Die Glühlampe herausnehmen.
3. Die Glühlampe ersetzen.
4. Die Lampenbaugruppe wieder einbauen.Laderaumleuchte
1. Leuchte mit Schraubendreher ausrasten und herausnehmen.
2. Nehmen Sie die Glühlampe he‐ raus.
3. Neue Lampe einsetzen.
4. Leuchte einbauen.

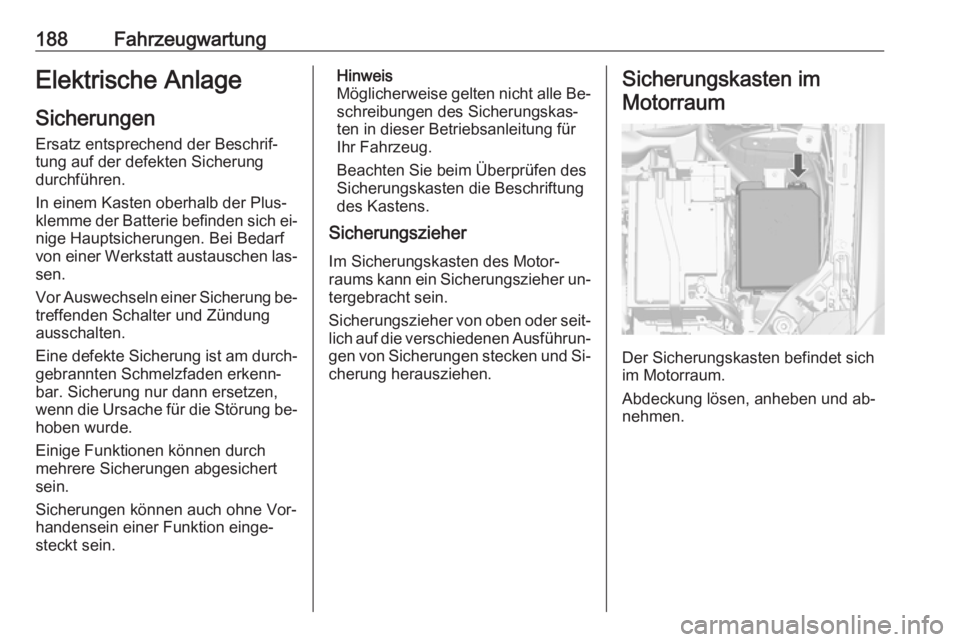

188FahrzeugwartungElektrische AnlageSicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
In einem Kasten oberhalb der Plus‐
klemme der Batterie befinden sich ei‐ nige Hauptsicherungen. Bei Bedarfvon einer Werkstatt austauschen las‐
sen.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.Hinweis
Möglicherweise gelten nicht alle Be‐ schreibungen des Sicherungskas‐
ten in dieser Betriebsanleitung für
Ihr Fahrzeug.
Beachten Sie beim Überprüfen des
Sicherungskasten die Beschriftung
des Kastens.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐
tergebracht sein.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im Motorraum.
Abdeckung lösen, anheben und ab‐
nehmen.

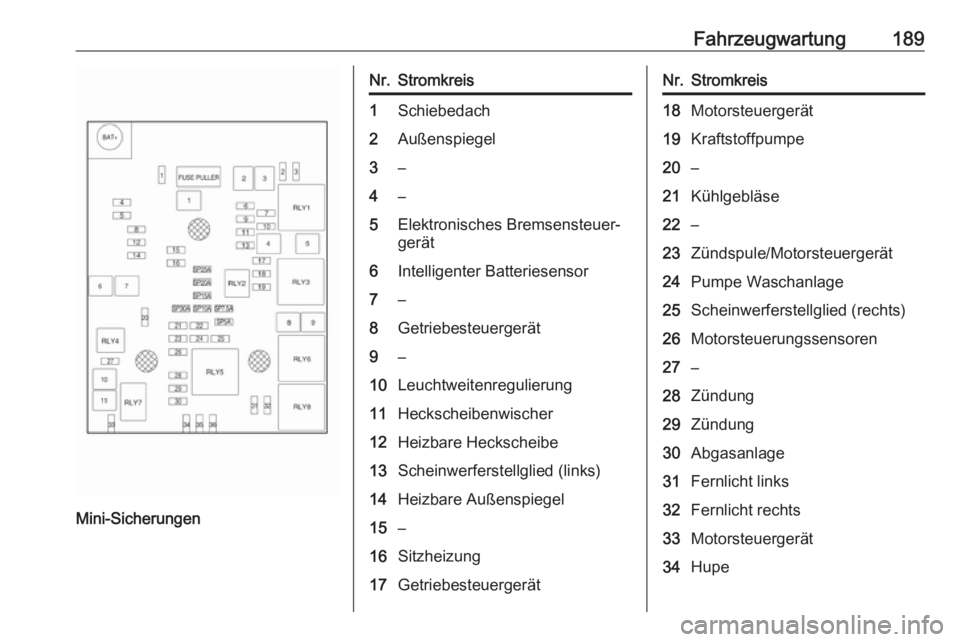

Fahrzeugwartung189
Mini-Sicherungen
Nr.Stromkreis1Schiebedach2Außenspiegel3–4–5Elektronisches Bremsensteuer‐gerät6Intelligenter Batteriesensor7–8Getriebesteuergerät9–10Leuchtweitenregulierung11Heckscheibenwischer12Heizbare Heckscheibe13Scheinwerferstellglied (links)14Heizbare Außenspiegel15–16Sitzheizung17GetriebesteuergerätNr.Stromkreis18Motorsteuergerät19Kraftstoffpumpe20–21Kühlgebläse22–23Zündspule/Motorsteuergerät24Pumpe Waschanlage25Scheinwerferstellglied (rechts)26Motorsteuerungssensoren27–28Zündung29Zündung30Abgasanlage31Fernlicht links32Fernlicht rechts33Motorsteuergerät34Hupe

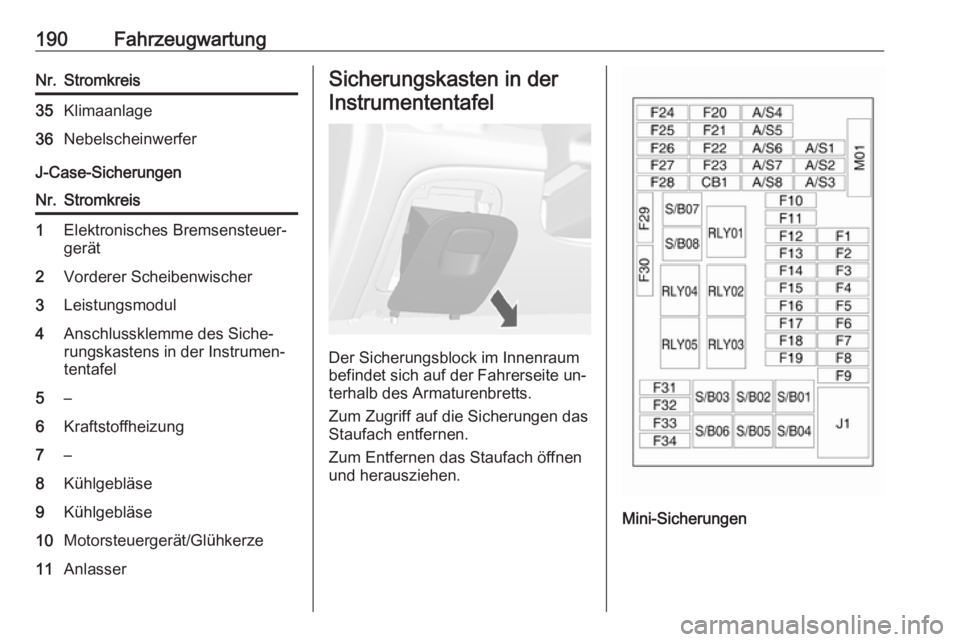

190FahrzeugwartungNr.Stromkreis35Klimaanlage36Nebelscheinwerfer
J-Case-Sicherungen
Nr.Stromkreis1Elektronisches Bremsensteuer‐
gerät2Vorderer Scheibenwischer3Leistungsmodul4Anschlussklemme des Siche‐
rungskastens in der Instrumen‐
tentafel5–6Kraftstoffheizung7–8Kühlgebläse9Kühlgebläse10Motorsteuergerät/Glühkerze11AnlasserSicherungskasten in der
Instrumententafel
Der Sicherungsblock im Innenraum
befindet sich auf der Fahrerseite un‐
terhalb des Armaturenbretts.
Zum Zugriff auf die Sicherungen das
Staufach entfernen.
Zum Entfernen das Staufach öffnen
und herausziehen.
Mini-Sicherungen
