2016 OPEL MOKKA Betriebsanleitung (in German)

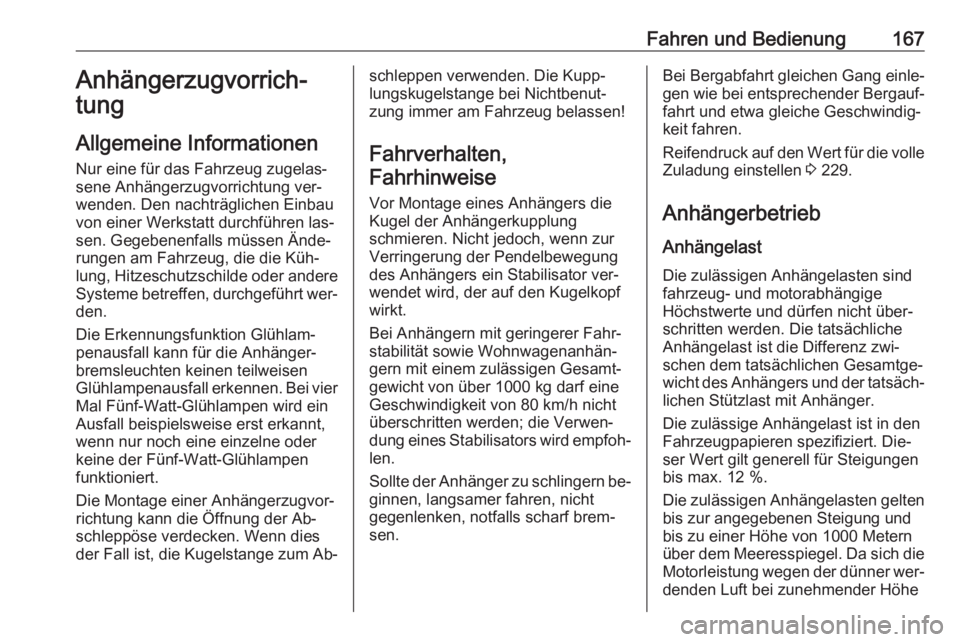

Fahren und Bedienung167Anhängerzugvorrich‐tung
Allgemeine Informationen Nur eine für das Fahrzeug zugelas‐
sene Anhängerzugvorrichtung ver‐
wenden. Den nachträglichen Einbau
von einer Werkstatt durchführen las‐
sen. Gegebenenfalls müssen Ände‐
rungen am Fahrzeug, die die Küh‐
lung, Hitzeschutzschilde oder andere Systeme betreffen, durchgeführt wer‐
den.
Die Erkennungsfunktion Glühlam‐ penausfall kann für die Anhänger‐bremsleuchten keinen teilweisen
Glühlampenausfall erkennen. Bei vier Mal Fünf-Watt-Glühlampen wird ein
Ausfall beispielsweise erst erkannt,
wenn nur noch eine einzelne oder
keine der Fünf-Watt-Glühlampen
funktioniert.
Die Montage einer Anhängerzugvor‐
richtung kann die Öffnung der Ab‐
schleppöse verdecken. Wenn dies
der Fall ist, die Kugelstange zum Ab‐schleppen verwenden. Die Kupp‐
lungskugelstange bei Nichtbenut‐
zung immer am Fahrzeug belassen!
Fahrverhalten,
Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Pendelbewegung
des Anhängers ein Stabilisator ver‐
wendet wird, der auf den Kugelkopf
wirkt.
Bei Anhängern mit geringerer Fahr‐
stabilität sowie Wohnwagenanhän‐
gern mit einem zulässigen Gesamt‐
gewicht von über 1000 kg darf eine
Geschwindigkeit von 80 km/h nicht
überschritten werden; die Verwen‐
dung eines Stabilisators wird empfoh‐ len.
Sollte der Anhänger zu schlingern be‐
ginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.Bei Bergabfahrt gleichen Gang einle‐ gen wie bei entsprechender Bergauf‐
fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle Zuladung einstellen 3 229.
Anhängerbetrieb
Anhängelast Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz zwi‐
schen dem tatsächlichen Gesamtge‐
wicht des Anhängers und der tatsäch‐
lichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den Fahrzeugpapieren spezifiziert. Die‐
ser Wert gilt generell für Steigungen
bis max. 12 %.
Die zulässigen Anhängelasten gelten
bis zur angegebenen Steigung und
bis zu einer Höhe von 1000 Metern
über dem Meeresspiegel. Da sich die Motorleistung wegen der dünner wer‐
denden Luft bei zunehmender Höhe

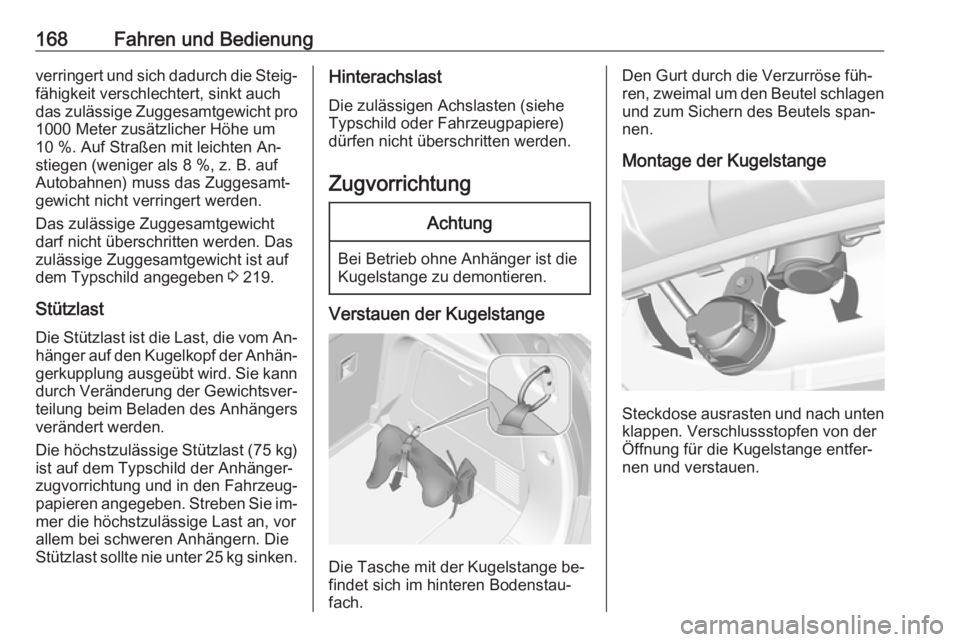

168Fahren und Bedienungverringert und sich dadurch die Steig‐fähigkeit verschlechtert, sinkt auch
das zulässige Zuggesamtgewicht pro
1000 Meter zusätzlicher Höhe um
10 %. Auf Straßen mit leichten An‐ stiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 219.
Stützlast Die Stützlast ist die Last, die vom An‐
hänger auf den Kugelkopf der Anhän‐ gerkupplung ausgeübt wird. Sie kann
durch Veränderung der Gewichtsver‐
teilung beim Beladen des Anhängers
verändert werden.
Die höchstzulässige Stützlast ( 75 kg)
ist auf dem Typschild der Anhänger‐
zugvorrichtung und in den Fahrzeug‐
papieren angegeben. Streben Sie im‐ mer die höchstzulässige Last an, vor
allem bei schweren Anhängern. Die
Stützlast sollte nie unter 25 kg sinken.Hinterachslast
Die zulässigen Achslasten (siehe
Typschild oder Fahrzeugpapiere) dürfen nicht überschritten werden.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Verstauen der Kugelstange
Die Tasche mit der Kugelstange be‐
findet sich im hinteren Bodenstau‐
fach.
Den Gurt durch die Verzurröse füh‐
ren, zweimal um den Beutel schlagen
und zum Sichern des Beutels span‐
nen.
Montage der Kugelstange
Steckdose ausrasten und nach untenklappen. Verschlussstopfen von der
Öffnung für die Kugelstange entfer‐ nen und verstauen.

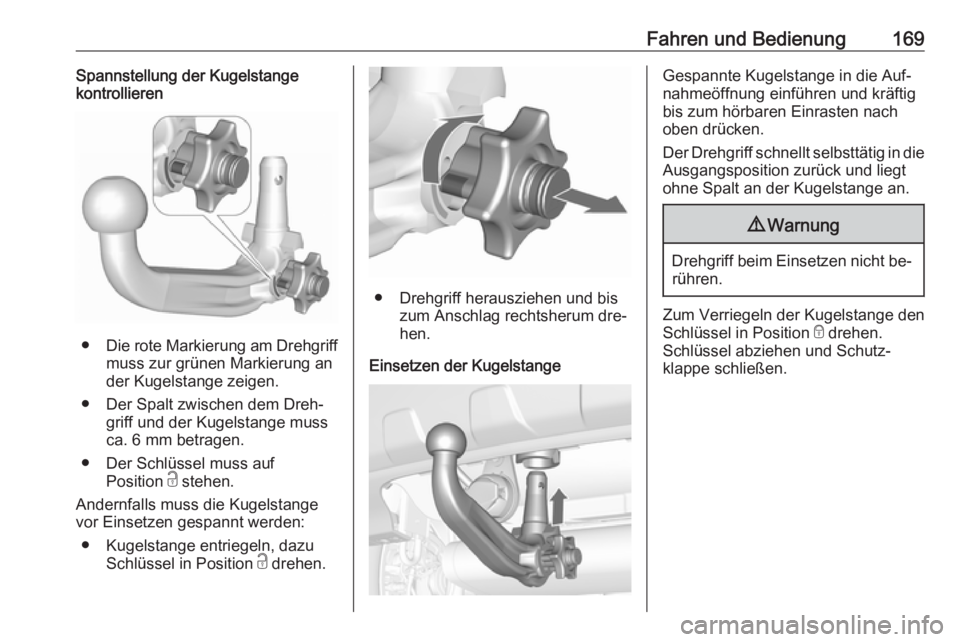

Fahren und Bedienung169Spannstellung der Kugelstange
kontrollieren
● Die rote Markierung am Drehgriff
muss zur grünen Markierung an
der Kugelstange zeigen.
● Der Spalt zwischen dem Dreh‐ griff und der Kugelstange muss
ca. 6 mm betragen.
● Der Schlüssel muss auf Position c stehen.
Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
● Kugelstange entriegeln, dazu Schlüssel in Position c drehen.
● Drehgriff herausziehen und bis
zum Anschlag rechtsherum dre‐
hen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die Auf‐
nahmeöffnung einführen und kräftig
bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht be‐
rühren.
Zum Verriegeln der Kugelstange den
Schlüssel in Position e drehen.
Schlüssel abziehen und Schutz‐
klappe schließen.

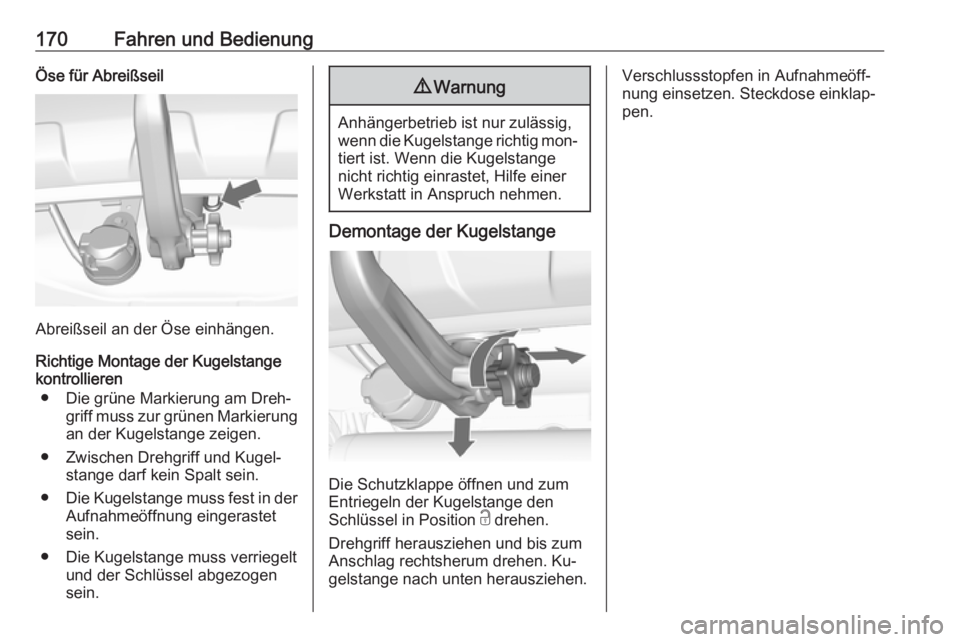

170Fahren und BedienungÖse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
● Die grüne Markierung am Dreh‐ griff muss zur grünen Markierung
an der Kugelstange zeigen.
● Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
● Die Kugelstange muss fest in der
Aufnahmeöffnung eingerastet
sein.
● Die Kugelstange muss verriegelt und der Schlüssel abgezogensein.
9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig mon‐ tiert ist. Wenn die Kugelstange
nicht richtig einrastet, Hilfe einer
Werkstatt in Anspruch nehmen.
Demontage der Kugelstange
Die Schutzklappe öffnen und zum
Entriegeln der Kugelstange den
Schlüssel in Position c drehen.
Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen. Ku‐
gelstange nach unten herausziehen.
Verschlussstopfen in Aufnahmeöff‐
nung einsetzen. Steckdose einklap‐
pen.

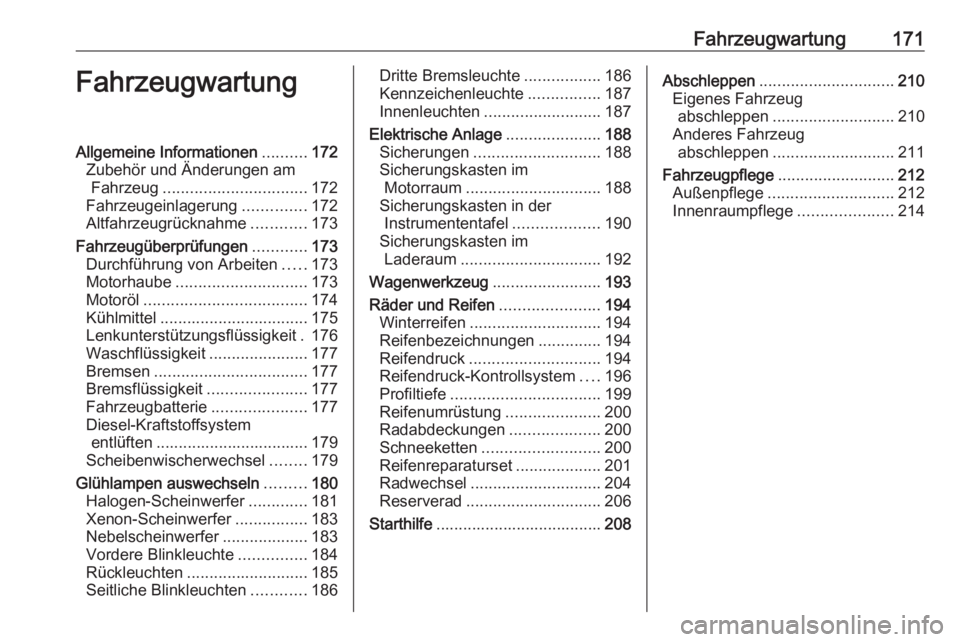

Fahrzeugwartung171FahrzeugwartungAllgemeine Informationen..........172
Zubehör und Änderungen am Fahrzeug ................................ 172
Fahrzeugeinlagerung ..............172
Altfahrzeugrücknahme ............173
Fahrzeugüberprüfungen ............173
Durchführung von Arbeiten .....173
Motorhaube ............................. 173
Motoröl .................................... 174
Kühlmittel ................................. 175
Lenkunterstützungsflüssigkeit . 176
Waschflüssigkeit ......................177
Bremsen .................................. 177
Bremsflüssigkeit ......................177
Fahrzeugbatterie .....................177
Diesel-Kraftstoffsystem entlüften .................................. 179
Scheibenwischerwechsel ........179
Glühlampen auswechseln .........180
Halogen-Scheinwerfer .............181
Xenon-Scheinwerfer ................183
Nebelscheinwerfer ...................183
Vordere Blinkleuchte ...............184
Rückleuchten ........................... 185
Seitliche Blinkleuchten ............186Dritte Bremsleuchte .................186
Kennzeichenleuchte ................187
Innenleuchten .......................... 187
Elektrische Anlage .....................188
Sicherungen ............................ 188
Sicherungskasten im Motorraum .............................. 188
Sicherungskasten in der Instrumententafel ...................190
Sicherungskasten im Laderaum ............................... 192
Wagenwerkzeug ........................193
Räder und Reifen ......................194
Winterreifen ............................. 194
Reifenbezeichnungen ..............194
Reifendruck ............................. 194
Reifendruck-Kontrollsystem ....196
Profiltiefe ................................. 199
Reifenumrüstung .....................200
Radabdeckungen ....................200
Schneeketten .......................... 200
Reifenreparaturset ...................201
Radwechsel ............................. 204
Reserverad .............................. 206
Starthilfe ..................................... 208Abschleppen.............................. 210
Eigenes Fahrzeug abschleppen ........................... 210
Anderes Fahrzeug abschleppen ........................... 211
Fahrzeugpflege .......................... 212
Außenpflege ............................ 212
Innenraumpflege .....................214

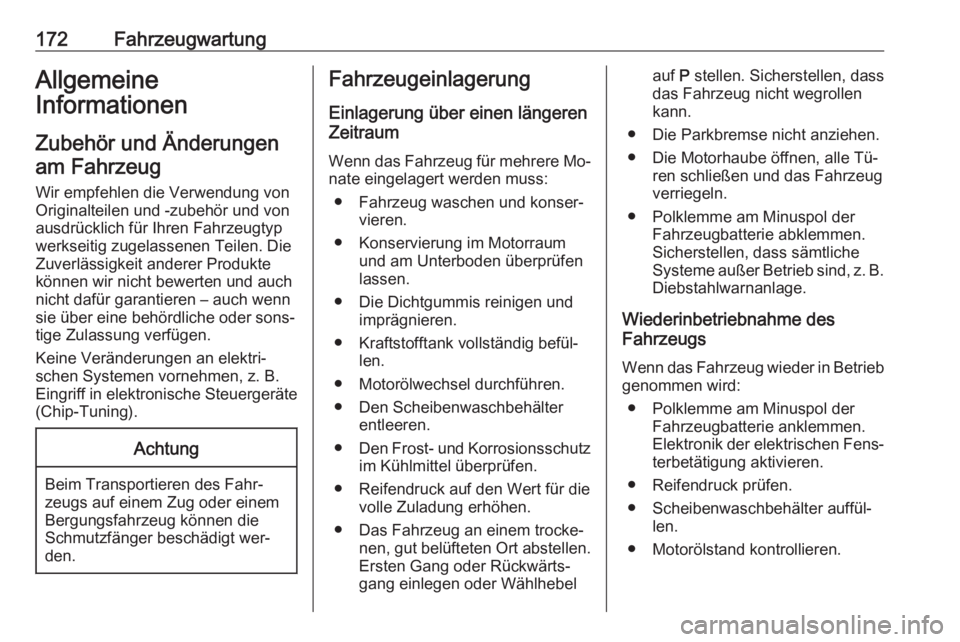

172FahrzeugwartungAllgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z. B.
Eingriff in elektronische Steuergeräte
(Chip-Tuning).Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Kraftstofftank vollständig befül‐ len.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.Ersten Gang oder Rückwärts‐
gang einlegen oder Wählhebelauf P stellen. Sicherstellen, dass
das Fahrzeug nicht wegrollen kann.
● Die Parkbremse nicht anziehen.
● Die Motorhaube öffnen, alle Tü‐ ren schließen und das Fahrzeug
verriegeln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.
Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐ terbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.

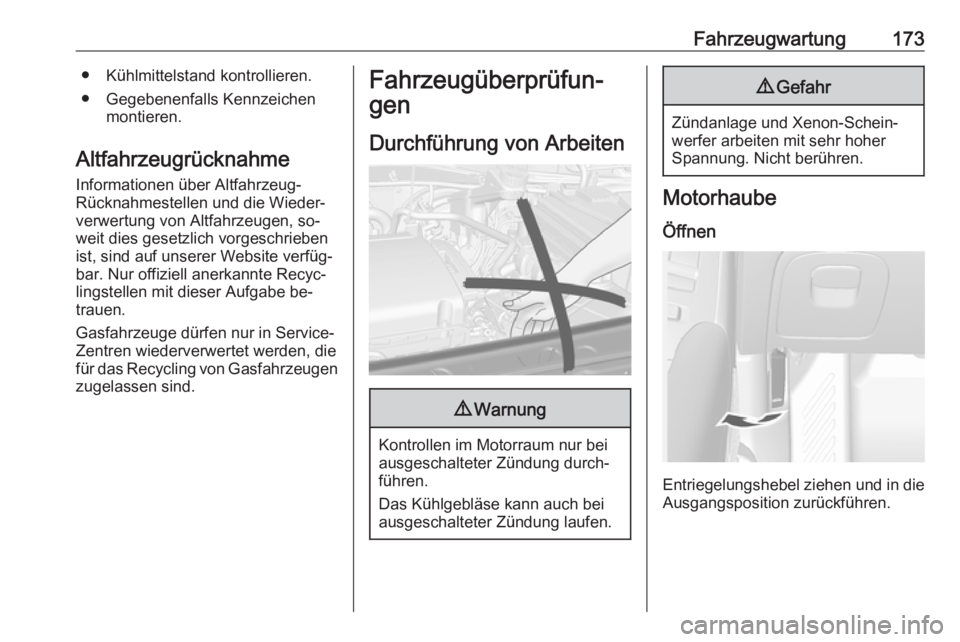

Fahrzeugwartung173● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen, so‐
weit dies gesetzlich vorgeschrieben
ist, sind auf unserer Website verfüg‐
bar. Nur offiziell anerkannte Recyc‐
lingstellen mit dieser Aufgabe be‐
trauen.
Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Zündanlage und Xenon-Schein‐
werfer arbeiten mit sehr hoher
Spannung. Nicht berühren.
Motorhaube
Öffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.

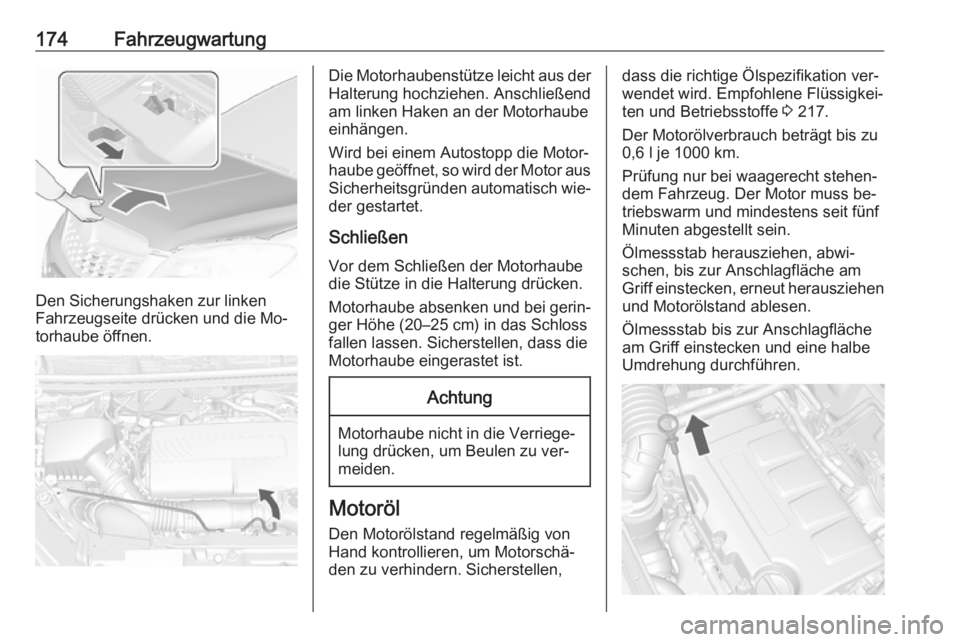

174Fahrzeugwartung
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die Mo‐
torhaube öffnen.
Die Motorhaubenstütze leicht aus der
Halterung hochziehen. Anschließend
am linken Haken an der Motorhaube
einhängen.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch wie‐ der gestartet.
Schließen
Vor dem Schließen der Motorhaube
die Stütze in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu ver‐
meiden.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Sicherstellen,
dass die richtige Ölspezifikation ver‐
wendet wird. Empfohlene Flüssigkei‐
ten und Betriebsstoffe 3 217.
Der Motorölverbrauch beträgt bis zu 0,6 l je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss be‐
triebswarm und mindestens seit fünf
Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen
und Motorölstand ablesen.
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.
