2016 OPEL MERIVA Omaniku käsiraamat (in Estonian)

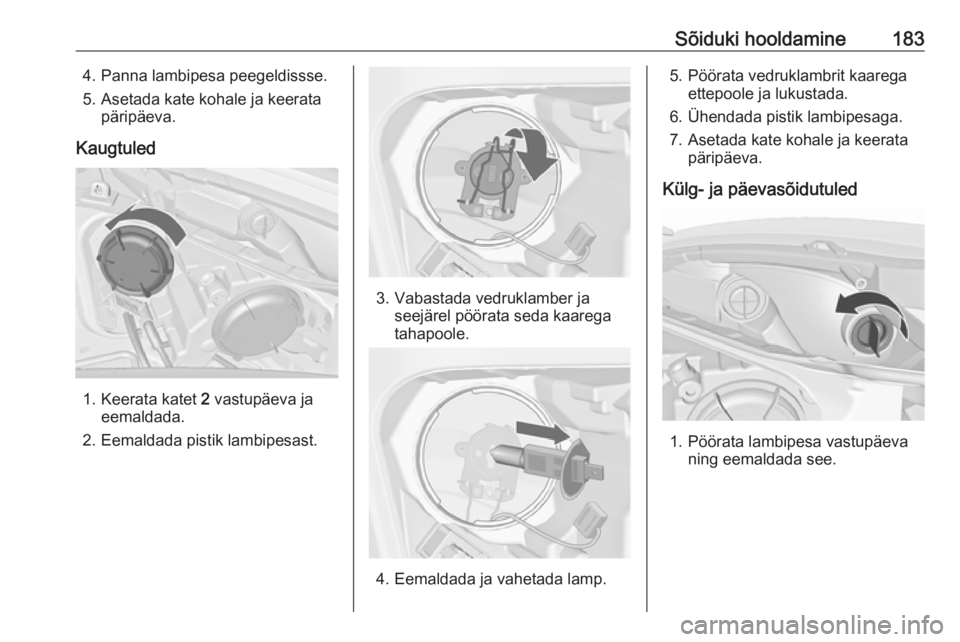

Sõiduki hooldamine1834. Panna lambipesa peegeldissse.
5. Asetada kate kohale ja keerata päripäeva.
Kaugtuled
1. Keerata katet 2 vastupäeva ja
eemaldada.
2. Eemaldada pistik lambipesast.
3. Vabastada vedruklamber ja seejärel pöörata seda kaarega
tahapoole.
4. Eemaldada ja vahetada lamp.
5. Pöörata vedruklambrit kaarega ettepoole ja lukustada.
6. Ühendada pistik lambipesaga.
7. Asetada kate kohale ja keerata päripäeva.
Külg- ja päevasõidutuled
1. Pöörata lambipesa vastupäeva ning eemaldada see.

184Sõiduki hooldamine
2. Eemaldada lamp lambipesast javahetada.
3. Panna lambipesa peegeldisse ja pöörata päripäeva.
Külg-/päevasõidutuled
valgusdioodidega
Teisel versioonil on külg- ja
päevasõidutuled ette nähtud
valgusdioodidena. Rikke korral laske
valgusdioodid hooldustöökojas
vahetada.
Kohanduvad esituled
Esituledel on eraldi süsteem kaug- ja
lähitule 1 (välimised lambid) ja
kurvitule 2 (sisemised lambid) jaoks.
Lähi- ja kaugtuli
1. Keerata katet 1 vastupäeva ja
eemaldada.

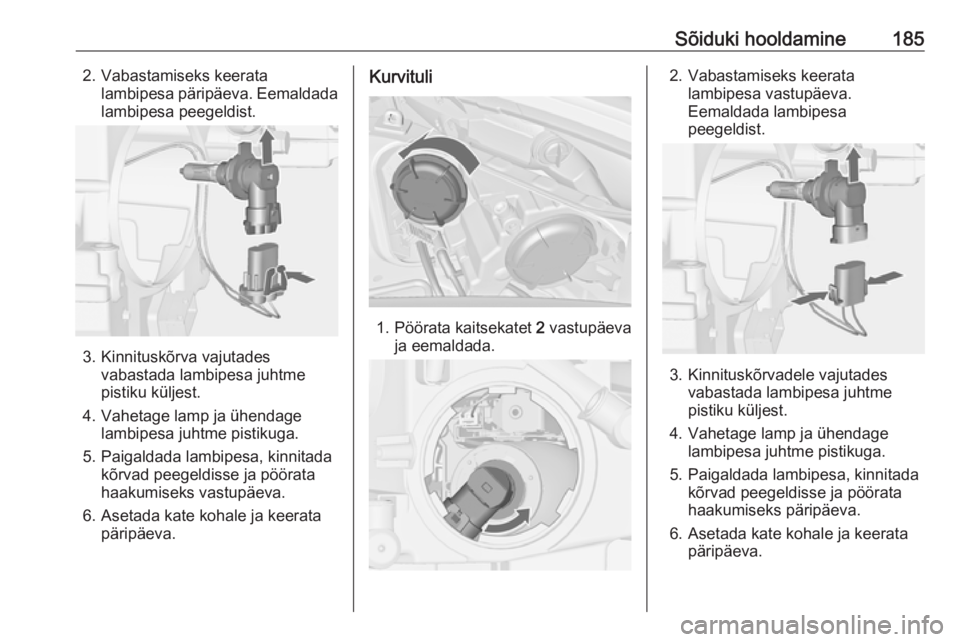

Sõiduki hooldamine1852. Vabastamiseks keeratalambipesa päripäeva. Eemaldadalambipesa peegeldist.
3. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks vastupäeva.
6. Asetada kate kohale ja keerata päripäeva.
Kurvituli
1. Pöörata kaitsekatet 2 vastupäeva
ja eemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Kinnituskõrvadele vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.

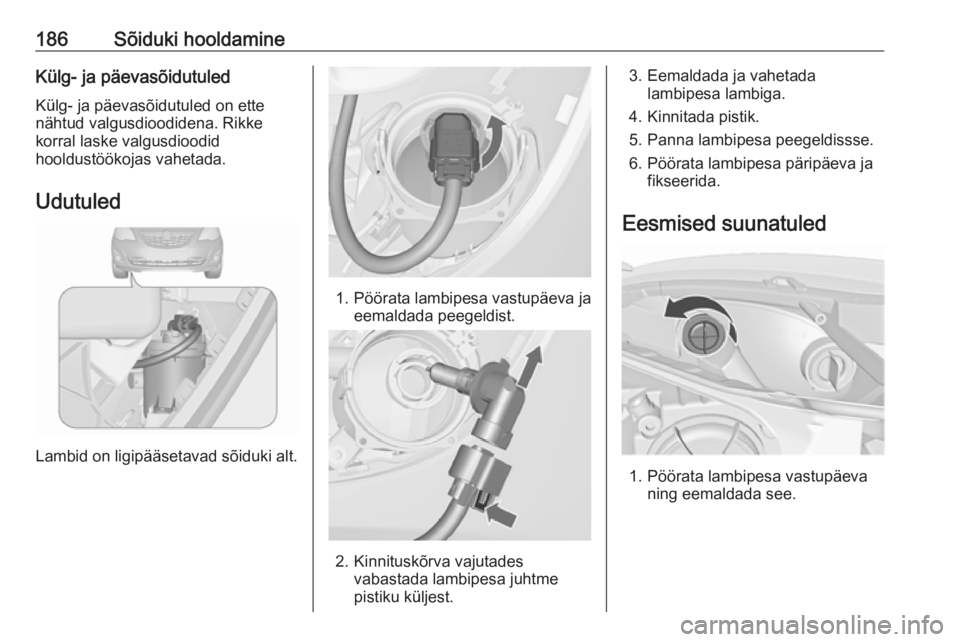

186Sõiduki hooldamineKülg- ja päevasõidutuledKülg- ja päevasõidutuled on ette
nähtud valgusdioodidena. Rikke
korral laske valgusdioodid
hooldustöökojas vahetada.
Udutuled
Lambid on ligipääsetavad sõiduki alt.
1. Pöörata lambipesa vastupäeva ja eemaldada peegeldist.
2. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
3. Eemaldada ja vahetada lambipesa lambiga.
4. Kinnitada pistik.
5. Panna lambipesa peegeldissse.
6. Pöörata lambipesa päripäeva ja fikseerida.
Eesmised suunatuled
1. Pöörata lambipesa vastupäeva ning eemaldada see.

Sõiduki hooldamine187

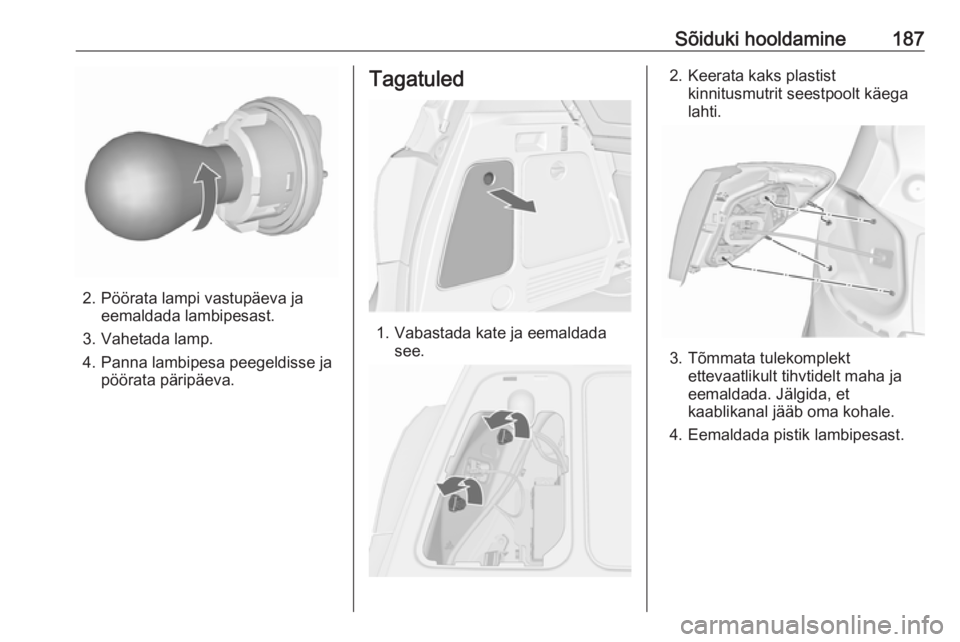

2. Pöörata lampi vastupäeva jaeemaldada lambipesast.
3. Vahetada lamp.
4. Panna lambipesa peegeldisse ja pöörata päripäeva.
Tagatuled
1. Vabastada kate ja eemaldada see.
2. Keerata kaks plastistkinnitusmutrit seestpoolt käega
lahti.
3. Tõmmata tulekomplekt ettevaatlikult tihvtidelt maha ja
eemaldada. Jälgida, et
kaablikanal jääb oma kohale.
4. Eemaldada pistik lambipesast.

188Sõiduki hooldamine

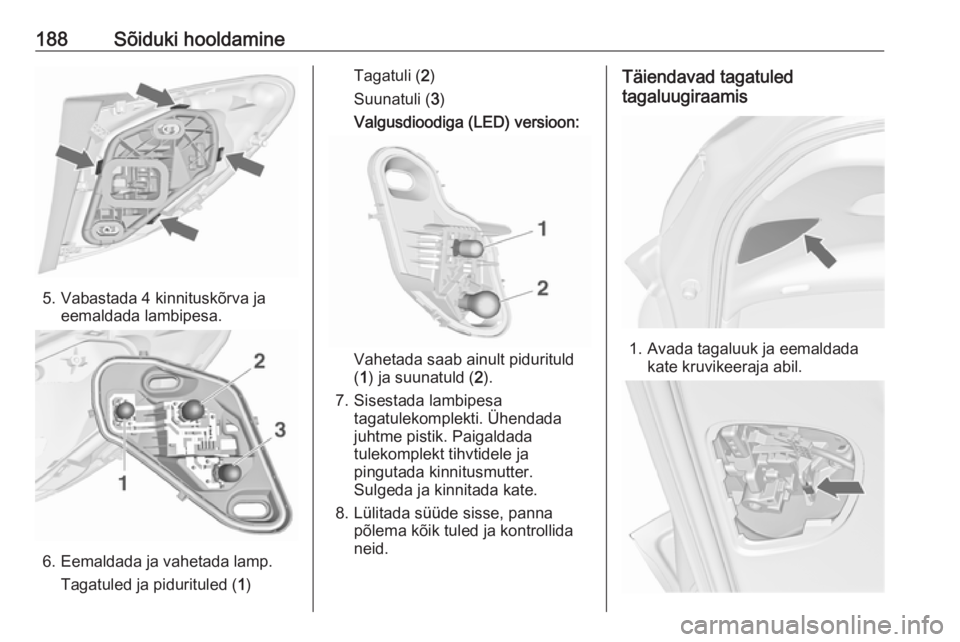

5. Vabastada 4 kinnituskõrva jaeemaldada lambipesa.
6. Eemaldada ja vahetada lamp.
Tagatuled ja pidurituled ( 1)
Tagatuli ( 2)
Suunatuli ( 3)
Valgusdioodiga (LED) versioon:
Vahetada saab ainult pidurituld
( 1 ) ja suunatuld ( 2).
7. Sisestada lambipesa tagatulekomplekti. Ühendada
juhtme pistik. Paigaldada
tulekomplekt tihvtidele ja
pingutada kinnitusmutter.
Sulgeda ja kinnitada kate.
8. Lülitada süüde sisse, panna põlema kõik tuled ja kontrollida
neid.
Täiendavad tagatuled
tagaluugiraamis
1. Avada tagaluuk ja eemaldada kate kruvikeeraja abil.

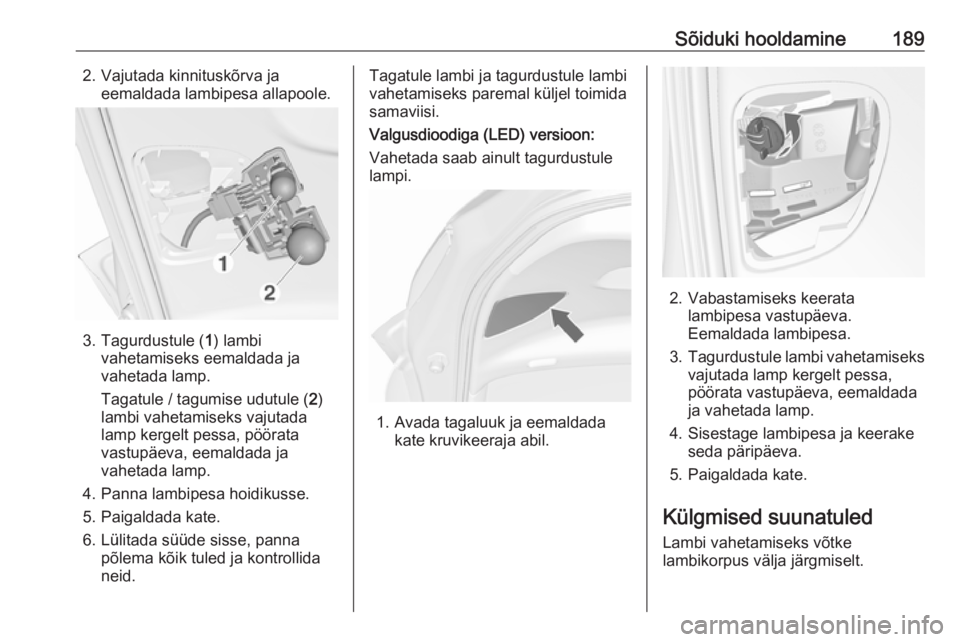

Sõiduki hooldamine1892. Vajutada kinnituskõrva jaeemaldada lambipesa allapoole.
3. Tagurdustule ( 1) lambi
vahetamiseks eemaldada ja
vahetada lamp.
Tagatule / tagumise udutule ( 2)
lambi vahetamiseks vajutada
lamp kergelt pessa, pöörata
vastupäeva, eemaldada ja
vahetada lamp.
4. Panna lambipesa hoidikusse. 5. Paigaldada kate.
6. Lülitada süüde sisse, panna põlema kõik tuled ja kontrollida
neid.
Tagatule lambi ja tagurdustule lambi
vahetamiseks paremal küljel toimida
samaviisi.
Valgusdioodiga (LED) versioon:
Vahetada saab ainult tagurdustule
lampi.
1. Avada tagaluuk ja eemaldada kate kruvikeeraja abil.
2. Vabastamiseks keeratalambipesa vastupäeva.
Eemaldada lambipesa.
3. Tagurdustule lambi vahetamiseks
vajutada lamp kergelt pessa,
pöörata vastupäeva, eemaldada
ja vahetada lamp.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Paigaldada kate.

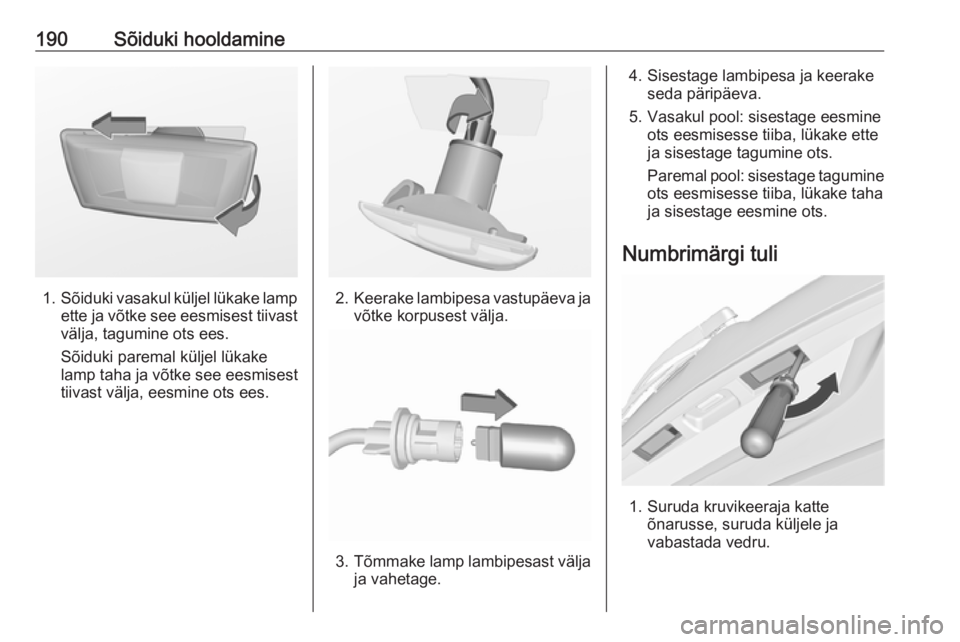

Külgmised suunatuled Lambi vahetamiseks võtke
lambikorpus välja järgmiselt.

190Sõiduki hooldamine
1.Sõiduki vasakul küljel lükake lamp
ette ja võtke see eesmisest tiivast välja, tagumine ots ees.
Sõiduki paremal küljel lükake
lamp taha ja võtke see eesmisest
tiivast välja, eesmine ots ees.2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Vasakul pool: sisestage eesmine ots eesmisesse tiiba, lükake ette
ja sisestage tagumine ots.
Paremal pool: sisestage tagumine
ots eesmisesse tiiba, lükake taha ja sisestage eesmine ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
