2016 OPEL INSIGNIA Instruksjonsbok

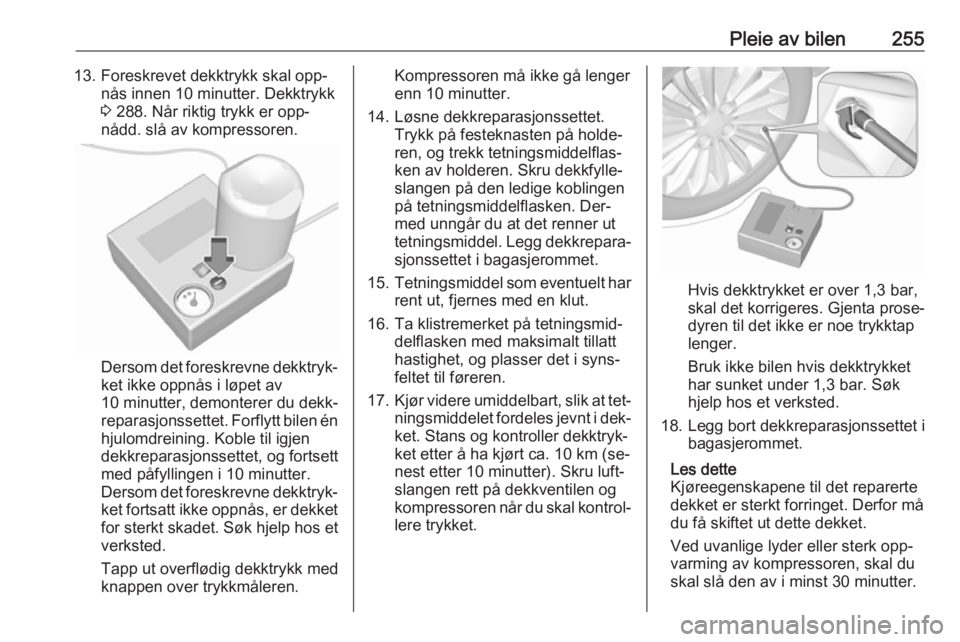

Pleie av bilen25513. Foreskrevet dekktrykk skal opp‐nås innen 10 minutter. Dekktrykk3 288. Når riktig trykk er opp‐
nådd. slå av kompressoren.
Dersom det foreskrevne dekktryk‐ ket ikke oppnås i løpet av
10 minutter, demonterer du dekk‐
reparasjonssettet. Forflytt bilen én
hjulomdreining. Koble til igjen
dekkreparasjonssettet, og fortsett
med påfyllingen i 10 minutter.
Dersom det foreskrevne dekktryk‐ ket fortsatt ikke oppnås, er dekket
for sterkt skadet. Søk hjelp hos et verksted.
Tapp ut overflødig dekktrykk med
knappen over trykkmåleren.
Kompressoren må ikke gå lenger
enn 10 minutter.
14. Løsne dekkreparasjonssettet. Trykk på festeknasten på holde‐
ren, og trekk tetningsmiddelflas‐
ken av holderen. Skru dekkfylle‐ slangen på den ledige koblingen
på tetningsmiddelflasken. Der‐
med unngår du at det renner ut
tetningsmiddel. Legg dekkrepara‐
sjonssettet i bagasjerommet.
15. Tetningsmiddel som eventuelt har
rent ut, fjernes med en klut.
16. Ta klistremerket på tetningsmid‐ delflasken med maksimalt tillatt
hastighet, og plasser det i syns‐
feltet til føreren.
17. Kjør videre umiddelbart, slik at tet‐
ningsmiddelet fordeles jevnt i dek‐
ket. Stans og kontroller dekktryk‐
ket etter å ha kjørt ca. 10 km (se‐
nest etter 10 minutter). Skru luft‐
slangen rett på dekkventilen og
kompressoren når du skal kontrol‐
lere trykket.
Hvis dekktrykket er over 1,3 bar,
skal det korrigeres. Gjenta prose‐
dyren til det ikke er noe trykktap
lenger.
Bruk ikke bilen hvis dekktrykket
har sunket under 1,3 bar. Søk
hjelp hos et verksted.
18. Legg bort dekkreparasjonssettet i bagasjerommet.
Les dette
Kjøreegenskapene til det reparerte
dekket er sterkt forringet. Derfor må
du få skiftet ut dette dekket.
Ved uvanlige lyder eller sterk opp‐
varming av kompressoren, skal du
skal slå den av i minst 30 minutter.

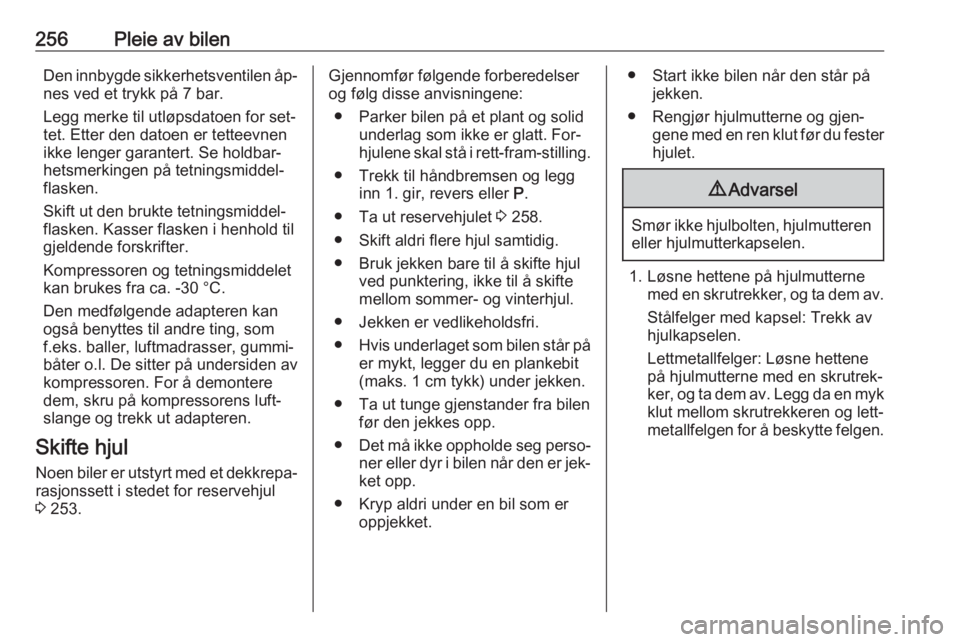

256Pleie av bilenDen innbygde sikkerhetsventilen åp‐nes ved et trykk på 7 bar.
Legg merke til utløpsdatoen for set‐ tet. Etter den datoen er tetteevnen
ikke lenger garantert. Se holdbar‐
hetsmerkingen på tetningsmiddel‐
flasken.
Skift ut den brukte tetningsmiddel‐
flasken. Kasser flasken i henhold til
gjeldende forskrifter.
Kompressoren og tetningsmiddelet
kan brukes fra ca. -30 °C.
Den medfølgende adapteren kan
også benyttes til andre ting, som
f.eks. baller, luftmadrasser, gummi‐
båter o.l. De sitter på undersiden av
kompressoren. For å demontere
dem, skru på kompressorens luft‐
slange og trekk ut adapteren.
Skifte hjul
Noen biler er utstyrt med et dekkrepa‐
rasjonssett i stedet for reservehjul
3 253.Gjennomfør følgende forberedelser
og følg disse anvisningene:
● Parker bilen på et plant og solid underlag som ikke er glatt. For‐
hjulene skal stå i rett-fram-stilling.
● Trekk til håndbremsen og legg inn 1. gir, revers eller P.
● Ta ut reservehjulet 3 258.
● Skift aldri flere hjul samtidig.
● Bruk jekken bare til å skifte hjul ved punktering, ikke til å skifte
mellom sommer- og vinterhjul.
● Jekken er vedlikeholdsfri.
● Hvis underlaget som bilen står på
er mykt, legger du en plankebit
(maks. 1 cm tykk) under jekken.
● Ta ut tunge gjenstander fra bilen før den jekkes opp.
● Det må ikke oppholde seg perso‐
ner eller dyr i bilen når den er jek‐
ket opp.
● Kryp aldri under en bil som er oppjekket.● Start ikke bilen når den står på
jekken.
● Rengjør hjulmutterne og gjen‐ gene med en ren klut før du festerhjulet.9 Advarsel
Smør ikke hjulbolten, hjulmutteren
eller hjulmutterkapselen.
1. Løsne hettene på hjulmutterne
med en skrutrekker, og ta dem av.
Stålfelger med kapsel: Trekk av
hjulkapselen.
Lettmetallfelger: Løsne hettene
på hjulmutterne med en skrutrek‐
ker, og ta dem av. Legg da en myk
klut mellom skrutrekkeren og lett‐
metallfelgen for å beskytte felgen.

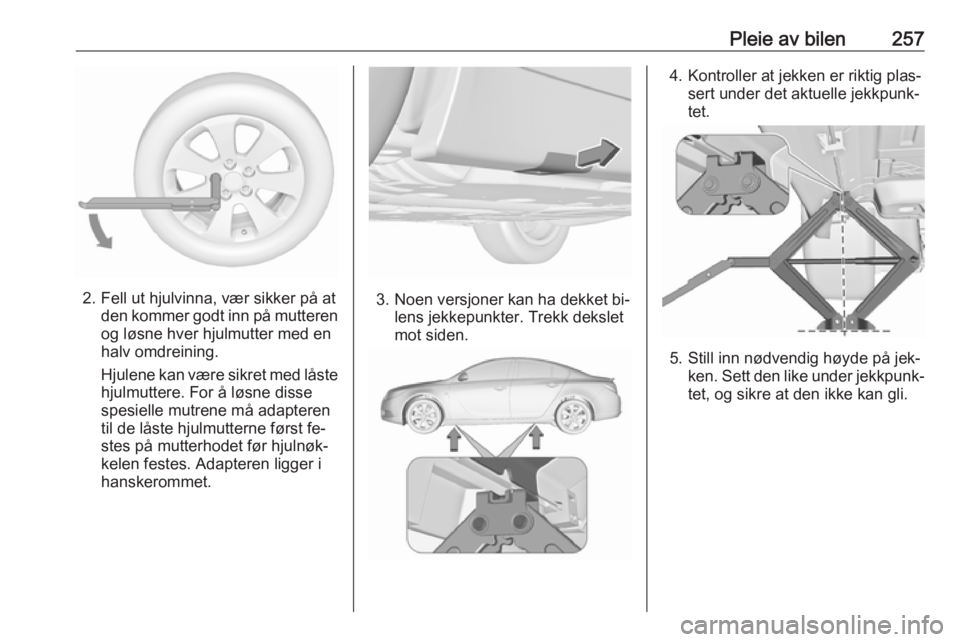

Pleie av bilen257
2. Fell ut hjulvinna, vær sikker på atden kommer godt inn på mutteren
og løsne hver hjulmutter med en
halv omdreining.
Hjulene kan være sikret med låste hjulmuttere. For å løsne disse
spesielle mutrene må adapteren
til de låste hjulmutterne først fe‐
stes på mutterhodet før hjulnøk‐
kelen festes. Adapteren ligger i
hanskerommet.3. Noen versjoner kan ha dekket bi‐ lens jekkepunkter. Trekk dekslet
mot siden.
4. Kontroller at jekken er riktig plas‐ sert under det aktuelle jekkpunk‐
tet.
5. Still inn nødvendig høyde på jek‐ ken. Sett den like under jekkpunk‐
tet, og sikre at den ikke kan gli.

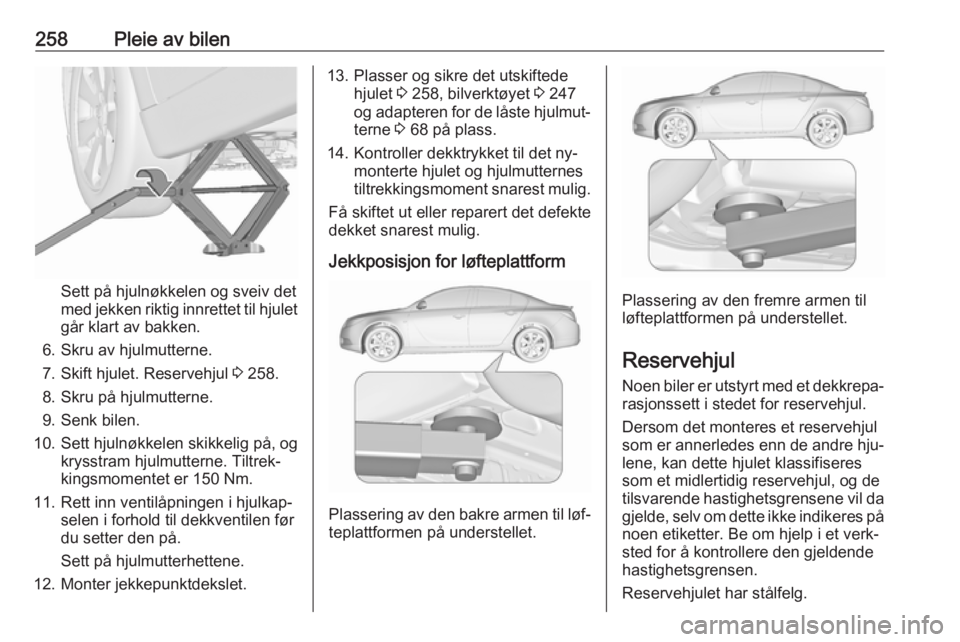

258Pleie av bilen
Sett på hjulnøkkelen og sveiv det
med jekken riktig innrettet til hjulet
går klart av bakken.
6. Skru av hjulmutterne.
7. Skift hjulet. Reservehjul 3 258.
8. Skru på hjulmutterne.
9. Senk bilen.
10. Sett hjulnøkkelen skikkelig på, og krysstram hjulmutterne. Tiltrek‐
kingsmomentet er 150 Nm.
11. Rett inn ventilåpningen i hjulkap‐ selen i forhold til dekkventilen før
du setter den på.
Sett på hjulmutterhettene.
12. Monter jekkepunktdekslet.
13. Plasser og sikre det utskiftede hjulet 3 258, bilverktøyet 3 247
og adapteren for de låste hjulmut‐ terne 3 68 på plass.
14. Kontroller dekktrykket til det ny‐ monterte hjulet og hjulmutternes
tiltrekkingsmoment snarest mulig.
Få skiftet ut eller reparert det defekte
dekket snarest mulig.
Jekkposisjon for løfteplattform
Plassering av den bakre armen til løf‐ teplattformen på understellet.
Plassering av den fremre armen til
løfteplattformen på understellet.
Reservehjul Noen biler er utstyrt med et dekkrepa‐
rasjonssett i stedet for reservehjul.
Dersom det monteres et reservehjul som er annerledes enn de andre hju‐
lene, kan dette hjulet klassifiseres
som et midlertidig reservehjul, og de
tilsvarende hastighetsgrensene vil da gjelde, selv om dette ikke indikeres på
noen etiketter. Be om hjelp i et verk‐
sted for å kontrollere den gjeldende
hastighetsgrensen.
Reservehjulet har stålfelg.

Pleie av bilen259Merk
Bruk av et reservehjul som er min‐
dre enn de andre hjulene eller
sammen med vinterdekk kan på‐
virke kjøreegenskapene. Få skiftet ut det defekte dekket snarest mu‐
lig.
Reservehjulet ligger under gulvkled‐
ningen i bagasjerommet.
Ta ut: 1. Åpne gulvdekselet.
2. Reservehjulet er festet med en vingemutter. Drei vingemutteren
mot urviseren, og ta ut reserve‐
hjulet.
Bilens verktøykasse er plassert
under reservehjulet.
3. Når det ikke er plassert noen hjul i reservehjulsbrønnen etter et
hjulskift, festes verktøykassen
ved å dreie vingemutteren tilbake
og stenge gulvdekselet.
Lagring av det erstattede hjulet i
full størrelse i
reservehjulsbrønnen
Reservehjulsbrønnen er ikke kon‐
struert for alle dekkdimensjoner som
er tillatt. Hvis en hjul som er bredere
enn reservehjulet må oppbevares i
reservehjulsbrønnen, må gjengebol‐
ten for feste av hjulet skiftes ut med
en forlengerbolt som er plassert i
verktøykassen 3 247. Slik skifter du
bolten:
● Fjern verktøykassen fra reserve‐ hjulsbrønnen.
● Monter hjulnøkkelen med sek‐skanthull. Sørg for at den står
godt innpå bolten.
● Vri hjulnøkkelen mot urviseren for å løsne bolten. Ta av bolten.
● Ta forlengerbolten ut fra verktøy‐
kassen 3 247 og skru den inn for
hånd med den sekskantede nøk‐
kelen på hjulnøkkelen.

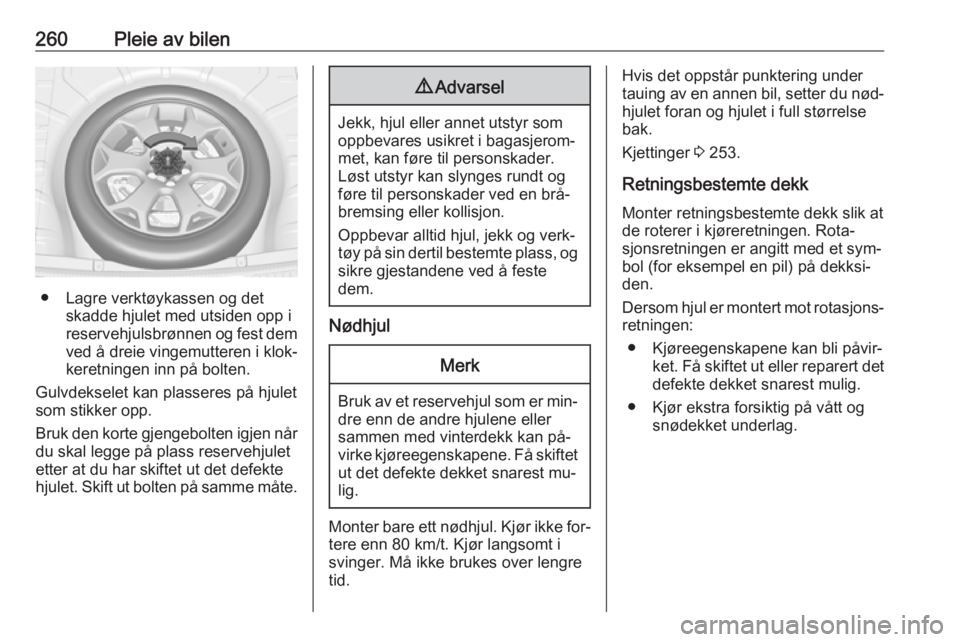

260Pleie av bilen
● Lagre verktøykassen og detskadde hjulet med utsiden opp i
reservehjulsbrønnen og fest dem
ved å dreie vingemutteren i klok‐
keretningen inn på bolten.
Gulvdekselet kan plasseres på hjulet
som stikker opp.
Bruk den korte gjengebolten igjen når du skal legge på plass reservehjulet
etter at du har skiftet ut det defekte
hjulet. Skift ut bolten på samme måte.
9 Advarsel
Jekk, hjul eller annet utstyr som
oppbevares usikret i bagasjerom‐
met, kan føre til personskader.
Løst utstyr kan slynges rundt og
føre til personskader ved en brå‐ bremsing eller kollisjon.
Oppbevar alltid hjul, jekk og verk‐
tøy på sin dertil bestemte plass, og sikre gjestandene ved å feste
dem.
Nødhjul
Merk
Bruk av et reservehjul som er min‐
dre enn de andre hjulene eller
sammen med vinterdekk kan på‐
virke kjøreegenskapene. Få skiftet ut det defekte dekket snarest mu‐
lig.
Monter bare ett nødhjul. Kjør ikke for‐ tere enn 80 km/t. Kjør langsomt i
svinger. Må ikke brukes over lengre
tid.
Hvis det oppstår punktering under
tauing av en annen bil, setter du nød‐
hjulet foran og hjulet i full størrelse
bak.
Kjettinger 3 253.
Retningsbestemte dekk
Monter retningsbestemte dekk slik at
de roterer i kjøreretningen. Rota‐
sjonsretningen er angitt med et sym‐
bol (for eksempel en pil) på dekksi‐
den.
Dersom hjul er montert mot rotasjons‐
retningen:
● Kjøreegenskapene kan bli påvir‐ ket. Få skiftet ut eller reparert det
defekte dekket snarest mulig.
● Kjør ekstra forsiktig på vått og snødekket underlag.

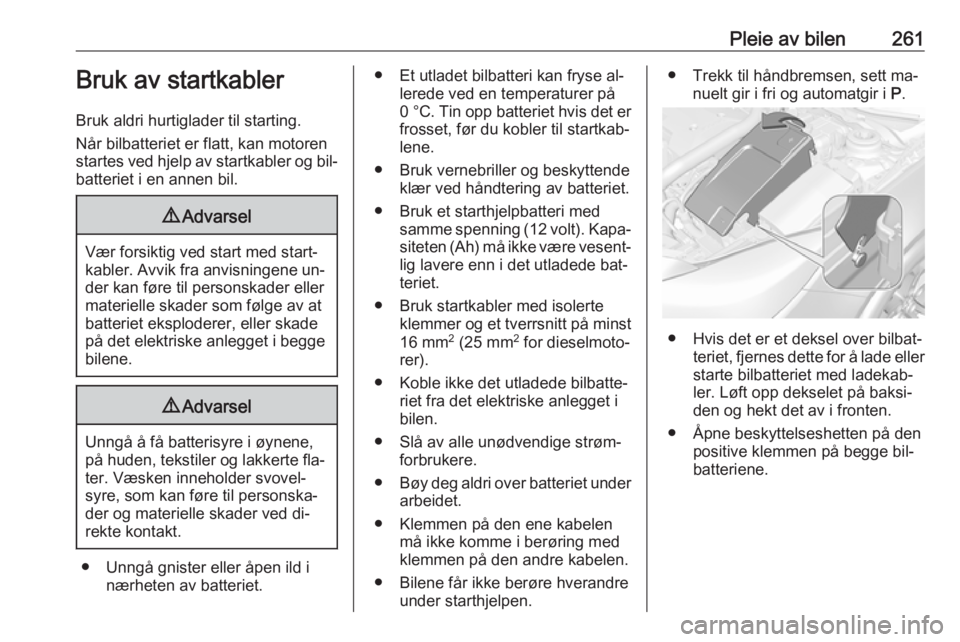

Pleie av bilen261Bruk av startkabler
Bruk aldri hurtiglader til starting.
Når bilbatteriet er flatt, kan motoren
startes ved hjelp av startkabler og bil‐ batteriet i en annen bil.9 Advarsel
Vær forsiktig ved start med start‐
kabler. Avvik fra anvisningene un‐ der kan føre til personskader eller
materielle skader som følge av at
batteriet eksploderer, eller skade
på det elektriske anlegget i begge
bilene.
9 Advarsel
Unngå å få batterisyre i øynene,
på huden, tekstiler og lakkerte fla‐ ter. Væsken inneholder svovel‐
syre, som kan føre til personska‐
der og materielle skader ved di‐
rekte kontakt.
● Unngå gnister eller åpen ild i nærheten av batteriet.
● Et utladet bilbatteri kan fryse al‐lerede ved en temperaturer på
0 °C . Tin opp batteriet hvis det er
frosset, før du kobler til startkab‐
lene.
● Bruk vernebriller og beskyttende klær ved håndtering av batteriet.
● Bruk et starthjelpbatteri med samme spenning (12 volt). Kapa‐
siteten (Ah) må ikke være vesent‐ lig lavere enn i det utladede bat‐teriet.
● Bruk startkabler med isolerte klemmer og et tverrsnitt på minst
16 mm 2
(25 mm 2
for dieselmoto‐
rer).
● Koble ikke det utladede bilbatte‐ riet fra det elektriske anlegget ibilen.
● Slå av alle unødvendige strøm‐ forbrukere.
● Bøy deg aldri over batteriet under
arbeidet.
● Klemmen på den ene kabelen må ikke komme i berøring med
klemmen på den andre kabelen.
● Bilene får ikke berøre hverandre under starthjelpen.● Trekk til håndbremsen, sett ma‐ nuelt gir i fri og automatgir i P.
● Hvis det er et deksel over bilbat‐
teriet, fjernes dette for å lade ellerstarte bilbatteriet med ladekab‐
ler. Løft opp dekselet på baksi‐
den og hekt det av i fronten.
● Åpne beskyttelseshetten på den positive klemmen på begge bil‐
batteriene.

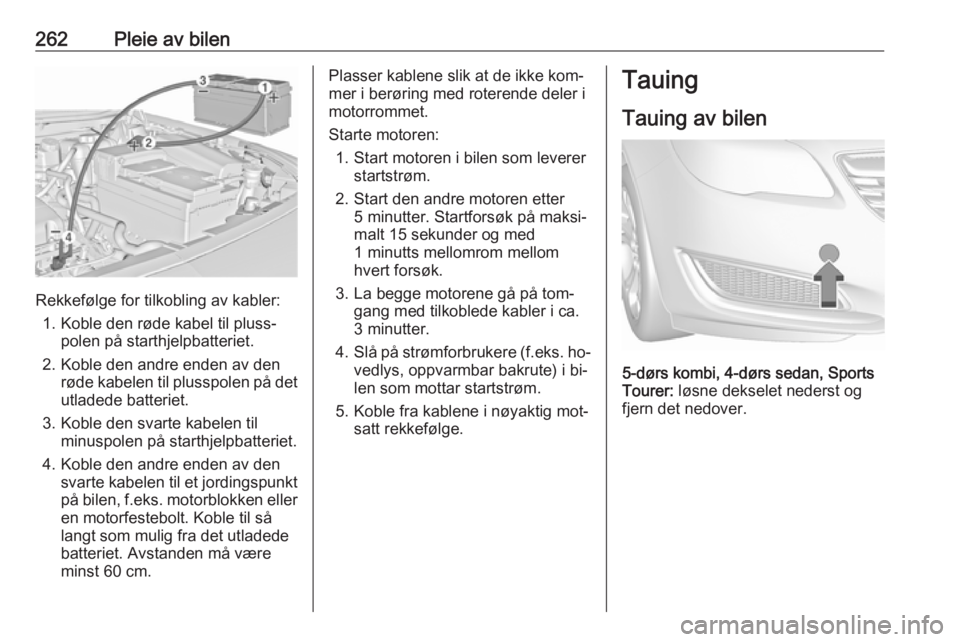

262Pleie av bilen
Rekkefølge for tilkobling av kabler:1. Koble den røde kabel til pluss‐ polen på starthjelpbatteriet.
2. Koble den andre enden av den røde kabelen til plusspolen på detutladede batteriet.
3. Koble den svarte kabelen til minuspolen på starthjelpbatteriet.
4. Koble den andre enden av den svarte kabelen til et jordingspunkt
på bilen, f.eks. motorblokken eller en motorfestebolt. Koble til så
langt som mulig fra det utladede
batteriet. Avstanden må være
minst 60 cm.
Plasser kablene slik at de ikke kom‐
mer i berøring med roterende deler i
motorrommet.
Starte motoren: 1. Start motoren i bilen som leverer startstrøm.
2. Start den andre motoren etter 5 minutter. Startforsøk på maksi‐
malt 15 sekunder og med
1 minutts mellomrom mellom
hvert forsøk.
3. La begge motorene gå på tom‐ gang med tilkoblede kabler i ca.
3 minutter.
4. Slå på strømforbrukere ( f.eks. ho‐
vedlys, oppvarmbar bakrute) i bi‐
len som mottar startstrøm.
5. Koble fra kablene i nøyaktig mot‐ satt rekkefølge.Tauing
Tauing av bilen
5-dørs kombi, 4-dørs sedan, Sports
Tourer: løsne dekselet nederst og
fjern det nedover.
