2016 OPEL INSIGNIA Instruksjonsbok

Pleie av bilen239

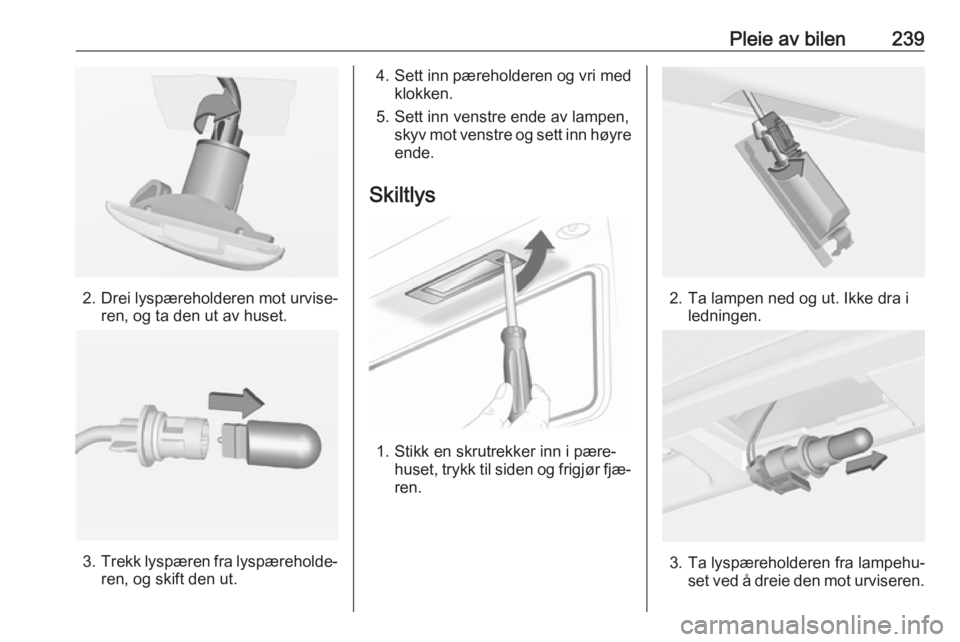

2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Stikk en skrutrekker inn i pære‐ huset, trykk til siden og frigjør fjæ‐
ren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.

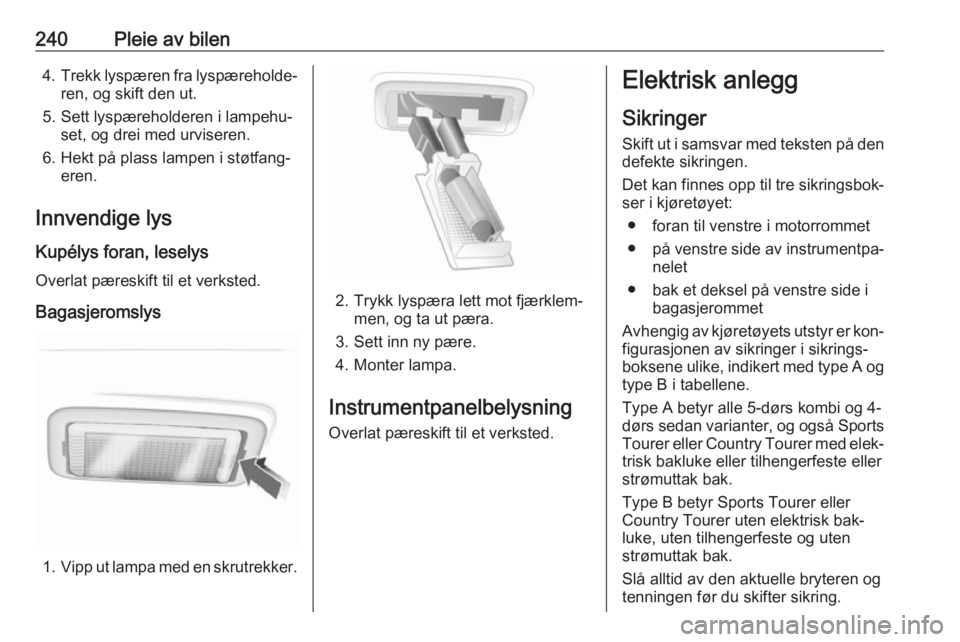

240Pleie av bilen4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
1. Vipp ut lampa med en skrutrekker.
2. Trykk lyspæra lett mot fjærklem‐
men, og ta ut pæra.
3. Sett inn ny pære.
4. Monter lampa.
Instrumentpanelbelysning Overlat pæreskift til et verksted.
Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den
defekte sikringen.
Det kan finnes opp til tre sikringsbok‐ ser i kjøretøyet:
● foran til venstre i motorrommet● på venstre side av instrumentpa‐
nelet
● bak et deksel på venstre side i bagasjerommet
Avhengig av kjøretøyets utstyr er kon‐
figurasjonen av sikringer i sikrings‐ boksene ulike, indikert med type A og type B i tabellene.
Type A betyr alle 5-dørs kombi og 4-
dørs sedan varianter, og også Sports
Tourer eller Country Tourer med elek‐ trisk bakluke eller tilhengerfeste eller
strømuttak bak.
Type B betyr Sports Tourer eller
Country Tourer uten elektrisk bak‐
luke, uten tilhengerfeste og uten
strømuttak bak.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.

Pleie av bilen241

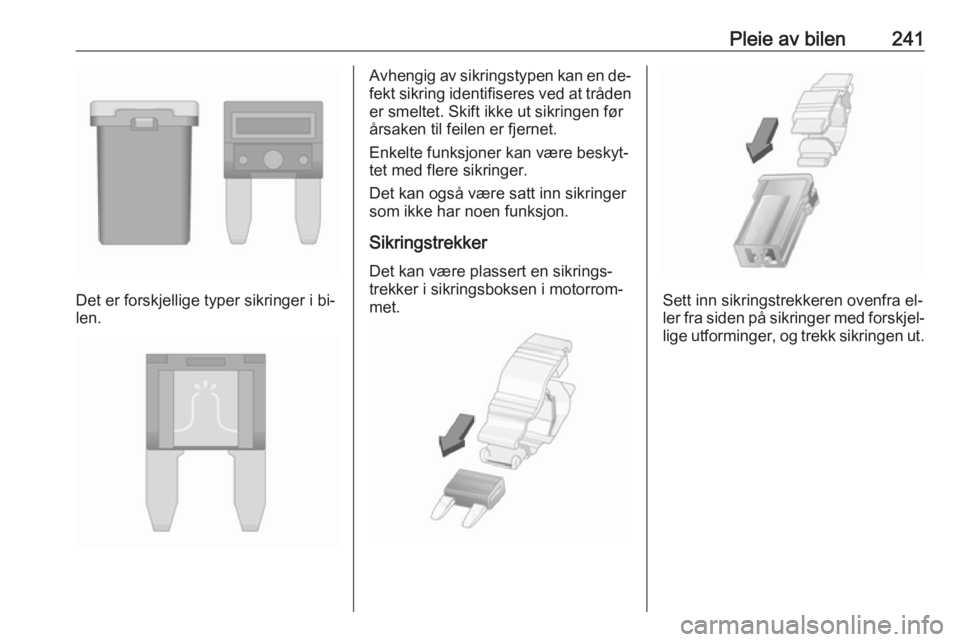

Det er forskjellige typer sikringer i bi‐
len.
Avhengig av sikringstypen kan en de‐
fekt sikring identifiseres ved at tråden er smeltet. Skift ikke ut sikringen førårsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.

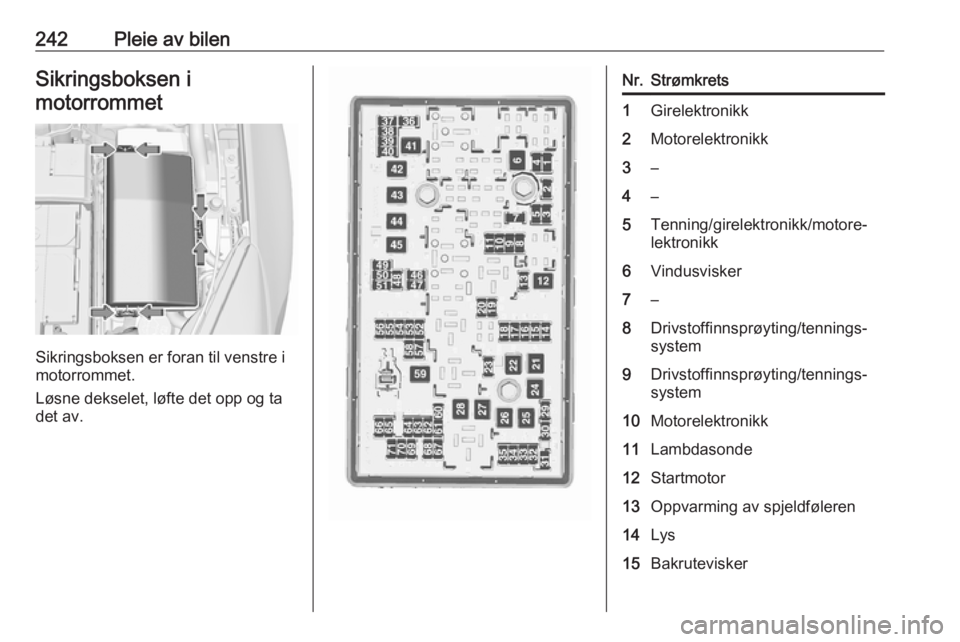

242Pleie av bilenSikringsboksen imotorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, løfte det opp og ta
det av.
Nr.Strømkrets1Girelektronikk2Motorelektronikk3–4–5Tenning/girelektronikk/motore‐
lektronikk6Vindusvisker7–8Drivstoffinnsprøyting/tennings‐
system9Drivstoffinnsprøyting/tennings‐
system10Motorelektronikk11Lambdasonde12Startmotor13Oppvarming av spjeldføleren14Lys15Bakrutevisker

Pleie av bilen243Nr.Strømkrets16Vakuumpumpe / masseluft‐
måler / føler for vann i drivstoff /
DC-omformer17Ekstra baklys (type B)18Adaptivt frontlys19Adaptivt frontlys20Drivstoffpumpe21Elektriske vinduer bak22ABS23Variabel styremotstand24Elektriske vinduer foran25Strømuttak (type A)
Ekstra baklys (type B)26ABS27Elektrisk håndbrems28Oppvarmet bakrute29Venstre elektriske sete30Høyre elektriske seteNr.Strømkrets31Klimaanlegg32Karosserielektronikk33Setevarme34Soltak (type A)
Baklukelåsing (type B)35Infotainmentsystem (type A)
Baklukelåsing (type B)36–37Høyre fjernlys38Venstre fjernlys39–40-41Vakuumpumpe42Kjølevifte43Bilbatteri / DC-omformer (kun i
biler med stopp/start-system)44Lyktespylersystem45KjølevifteNr.Strømkrets46Klemme 87 / hovedrelé47Lambdasonde48Tåkelys49Høyre nærlys50Venstre nærlys51Horn52Tenningen53Tenning / ventilerte forseter54Tenningen55Elektriske vinduer / innfelling av
speil56Vindusspyler57-58–59Dieselvarmer/utslippskontrollsy‐
stem60Speiloppvarming61Speiloppvarming

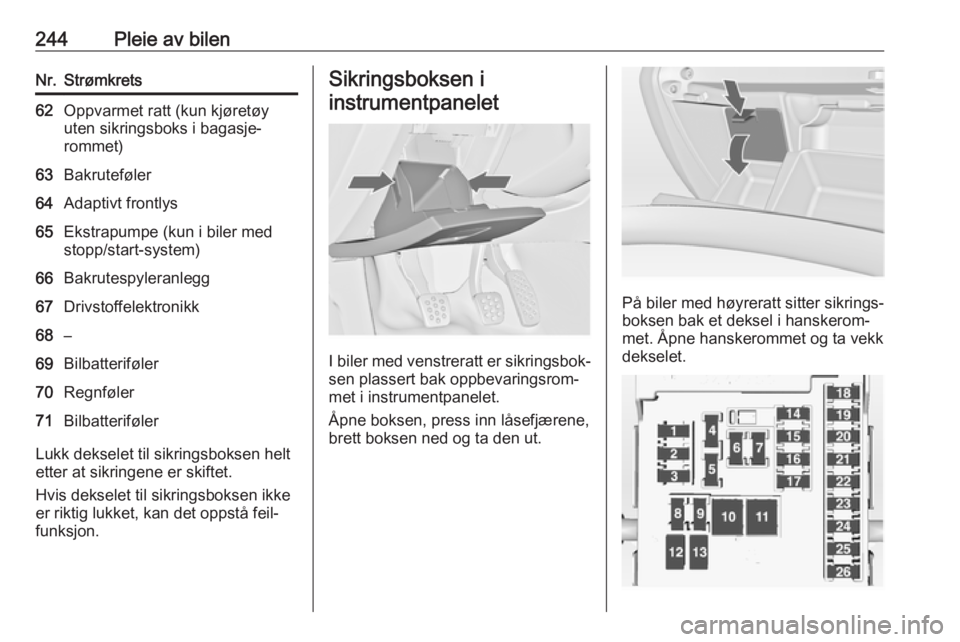

244Pleie av bilenNr.Strømkrets62Oppvarmet ratt (kun kjøretøy
uten sikringsboks i bagasje‐
rommet)63Bakruteføler64Adaptivt frontlys65Ekstrapumpe (kun i biler med
stopp/start-system)66Bakrutespyleranlegg67Drivstoffelektronikk68–69Bilbatteriføler70Regnføler71Bilbatteriføler
Lukk dekselet til sikringsboksen helt
etter at sikringene er skiftet.
Hvis dekselet til sikringsboksen ikke
er riktig lukket, kan det oppstå feil‐
funksjon.
Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne boksen, press inn låsefjærene,
brett boksen ned og ta den ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐ met. Åpne hanskerommet og ta vekk
dekselet.

Pleie av bilen245Nr.Strømkrets1Infotainment system/Informa‐
sjonsdisplay/Tyverialarm2Karosserielektronikk3Karosserielektronikk4Infotainmentsystem/informa‐
sjonsdisplay5Infotainmentsystem/Informa‐
sjonsdisplay/Fjernlyshjelp6Sigarettenner7Strømuttak8Karosserielektronikk9Karosserielektronikk10Karosserielektronikk11Kupévifte12-13-14Feilsøkingskontakt (diagnose‐
kontakt)15KollisjonsputeNr.Strømkrets16Sentrallås / Bakluke17Klimaanlegg18Transportsikring19Minne/hukommelse20-21Instrument22Tenningen23Karosserielektronikk24Karosserielektronikk25Betjeningshendler på rattet26Strømuttak i bagasjerommet
Elektriske seter, nr. 12 og 13, har be‐ skyttelse mot overbelastning. Kretsen
lukkes igjen etter avkjøling.
Sikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel. Ta av
dekselet.

246Pleie av bilenNr.Strømkrets1Sentrallås / elektrisk bakluke2Tilhengermodul (type A)
Infotainmentsystem (type B)3–4-5Tilhengerkontakt6Oppvarmet ratt (kun kjøretøy
med sikringsboks i bagasje‐
rommet)7Selektivt katalysator-reduk‐
sjonssystem8Tilhengerkontakt9Soltak10Sentrallås/Bakluke (type A)
Soltak (typeB)11-12Selektivt katalysator-reduk‐
sjonssystem13-Nr.Strømkrets14–15Elektrisk baklukelås16Klimaanlegg17Selektivt katalysator-reduk‐
sjonssystem18Selektivt katalysator-reduk‐
sjonssystem19Sideradar20Sideradar / ventilerte frontseter21Aktiv demping / automatisk
hastighetskontroll / trafikkskiltre‐ gistrering / filskiftvarsling / tilhen‐
germodul22-23Firehjulsdrift / tyverialarm24-25-26-27-
