Page 169 of 309

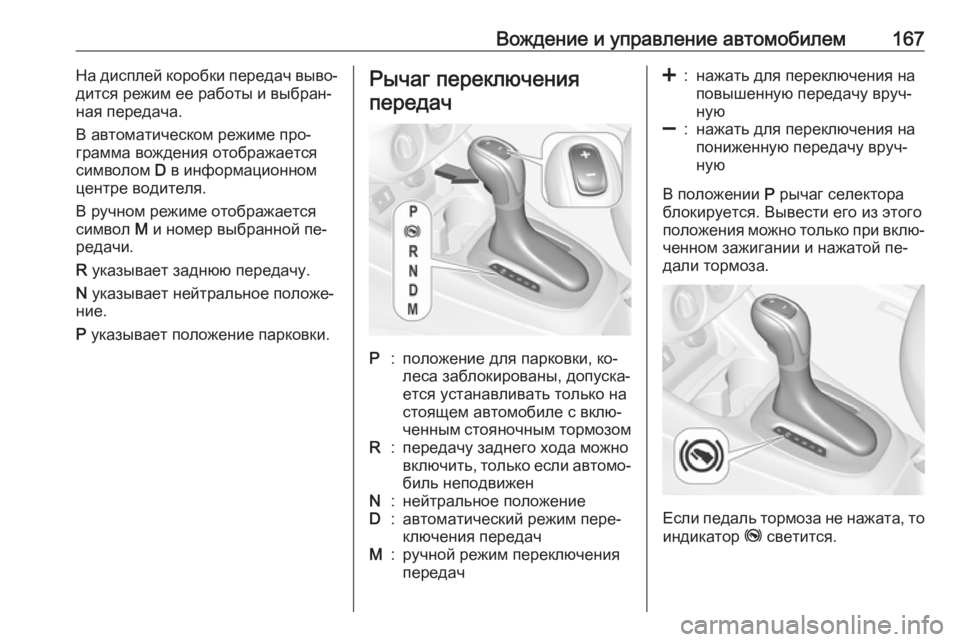

Вождение и управление автомобилем167На дисплей коробки передач выво‐дится режим ее работы и выбран‐
ная передача.
В автоматическом режиме про‐
грамма вождения отображается
символом D в информационном
центре водителя.
В ручном режиме отображается
символ M и номер выбранной пе‐
редачи.
R указывает заднюю передачу.
N указывает нейтральное положе‐
ние.
P указывает положение парковки.Рычаг переключения
передачP:положение для парковки, ко‐
леса заблокированы, допуска‐
ется устанавливать только на
стоящем автомобиле с вклю‐
ченным стояночным тормозомR:передачу заднего хода можно
включить, только если автомо‐ биль неподвиженN:нейтральное положениеD:автоматический режим пере‐
ключения передачM:ручной режим переключения
передач<:нажать для переключения на
повышенную передачу вруч‐
ную]:нажать для переключения на
пониженную передачу вруч‐
ную
В положении P рычаг селектора
блокируется. Вывести его из этого положения можно только при вклю‐ ченном зажигании и нажатой пе‐
дали тормоза.
Если педаль тормоза не нажата, то
индикатор j светится.
Page 170 of 309

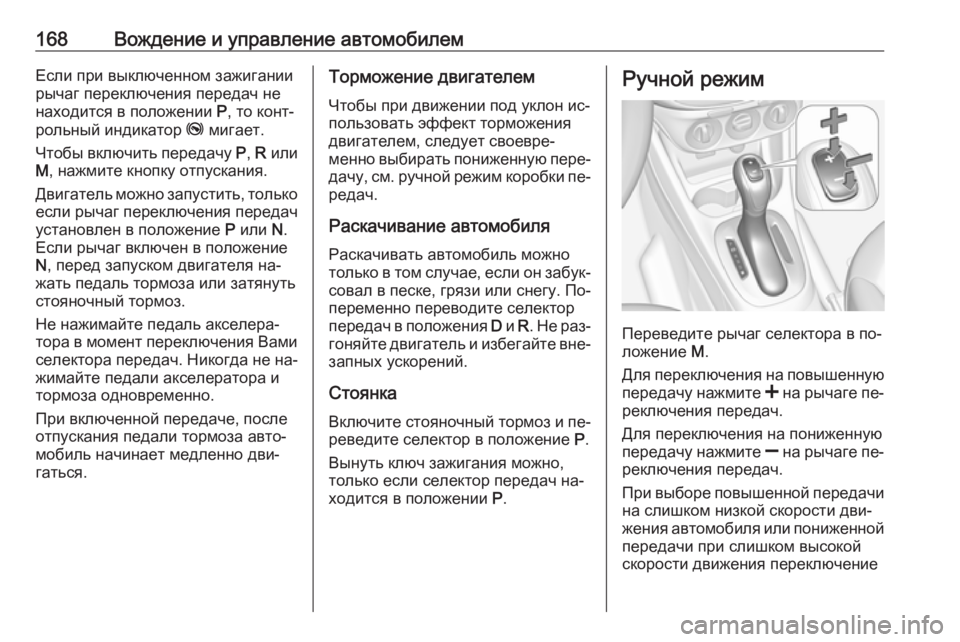

168Вождение и управление автомобилемЕсли при выключенном зажиганиирычаг переключения передач не
находится в положении P, то конт‐
рольный индикатор j мигает.
Чтобы включить передачу P, R или
M , нажмите кнопку отпускания.
Двигатель можно запустить, только
если рычаг переключения передач
установлен в положение P или N.
Если рычаг включен в положение
N , перед запуском двигателя на‐
жать педаль тормоза или затянуть
стояночный тормоз.
Не нажимайте педаль акселера‐
тора в момент переключения Вами селектора передач. Никогда не на‐
жимайте педали акселератора и
тормоза одновременно.
При включенной передаче, после
отпускания педали тормоза авто‐
мобиль начинает медленно дви‐
гаться.Торможение двигателем
Чтобы при движении под уклон ис‐
пользовать эффект торможения
двигателем, следует своевре‐
менно выбирать пониженную пере‐ дачу, см. ручной режим коробки пе‐
редач.
Раскачивание автомобиля
Раскачивать автомобиль можно только в том случае, если он забук‐
совал в песке, грязи или снегу. По‐
переменно переводите селектор
передач в положения D и R. Не раз‐
гоняйте двигатель и избегайте вне‐ запных ускорений.
Стоянка
Включите стояночный тормоз и пе‐ реведите селектор в положение P.
Вынуть ключ зажигания можно,
только если селектор передач на‐
ходится в положении P.Ручной режим
Переведите рычаг селектора в по‐
ложение M.
Для переключения на повышенную передачу нажмите < на рычаге пе‐
реключения передач.
Для переключения на пониженную
передачу нажмите ] на рычаге пе‐
реключения передач.
При выборе повышенной передачи на слишком низкой скорости дви‐
жения автомобиля или пониженной
передачи при слишком высокой
скорости движения переключение
Page 171 of 309

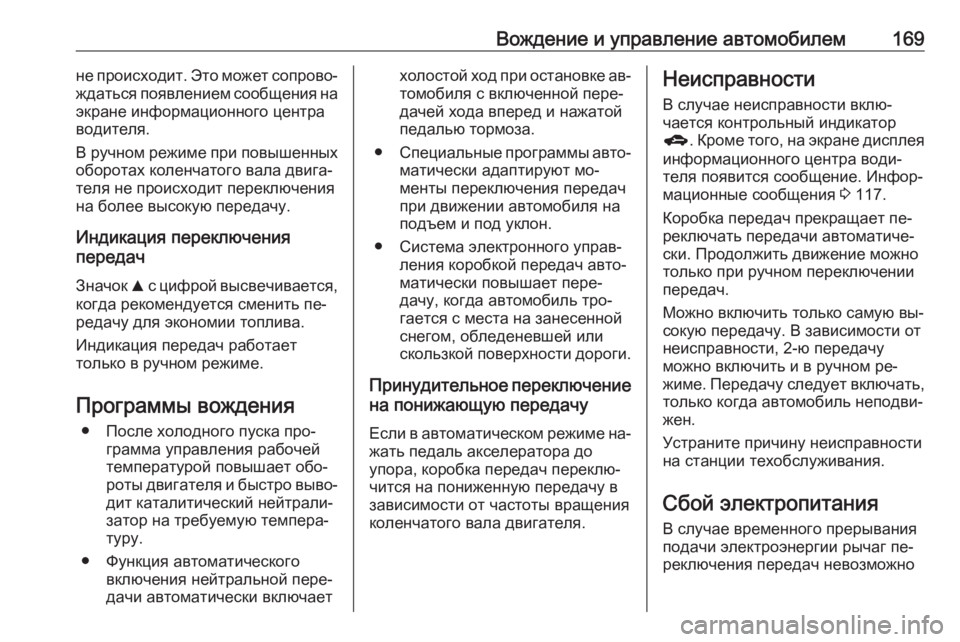

Вождение и управление автомобилем169не происходит. Это может сопрово‐
ждаться появлением сообщения на
экране информационного центра
водителя.
В ручном режиме при повышенных оборотах коленчатого вала двига‐
теля не происходит переключения
на более высокую передачу.
Индикация переключения
передач
Значок R с цифрой высвечивается,
когда рекомендуется сменить пе‐
редачу для экономии топлива.
Индикация передач работает
только в ручном режиме.
Программы вождения ● После холодного пуска про‐ грамма управления рабочей
температурой повышает обо‐
роты двигателя и быстро выво‐ дит каталитический нейтрали‐
затор на требуемую темпера‐
туру.
● Функция автоматического включения нейтральной пере‐
дачи автоматически включаетхолостой ход при остановке ав‐ томобиля с включенной пере‐
дачей хода вперед и нажатой
педалью тормоза.
● Специальные программы авто‐
матически адаптируют мо‐ менты переключения передач
при движении автомобиля на
подъем и под уклон.
● Система электронного управ‐ ления коробкой передач авто‐
матически повышает пере‐
дачу, когда автомобиль тро‐
гается с места на занесенной
снегом, обледеневшей или
скользкой поверхности дороги.
Принудительное переключение
на понижающую передачу
Если в автоматическом режиме на‐
жать педаль акселератора до
упора, коробка передач переклю‐
чится на пониженную передачу в
зависимости от частоты вращения
коленчатого вала двигателя.Неисправности
В случае неисправности вклю‐
чается контрольный индикатор
g . Кроме того, на экране дисплея
информационного центра води‐
теля появится сообщение. Инфор‐
мационные сообщения 3 117.
Коробка передач прекращает пе‐ реключать передачи автоматиче‐
ски. Продолжить движение можно
только при ручном переключении
передач.
Можно включить только самую вы‐
сокую передачу. В зависимости от
неисправности, 2-ю передачу
можно включить и в ручном ре‐
жиме. Передачу следует включать, только когда автомобиль неподви‐
жен.
Устраните причину неисправности
на станции техобслуживания.
Сбой электропитания В случае временного прерывания
подачи электроэнергии рычаг пе‐
реключения передач невозможно
Page 172 of 309

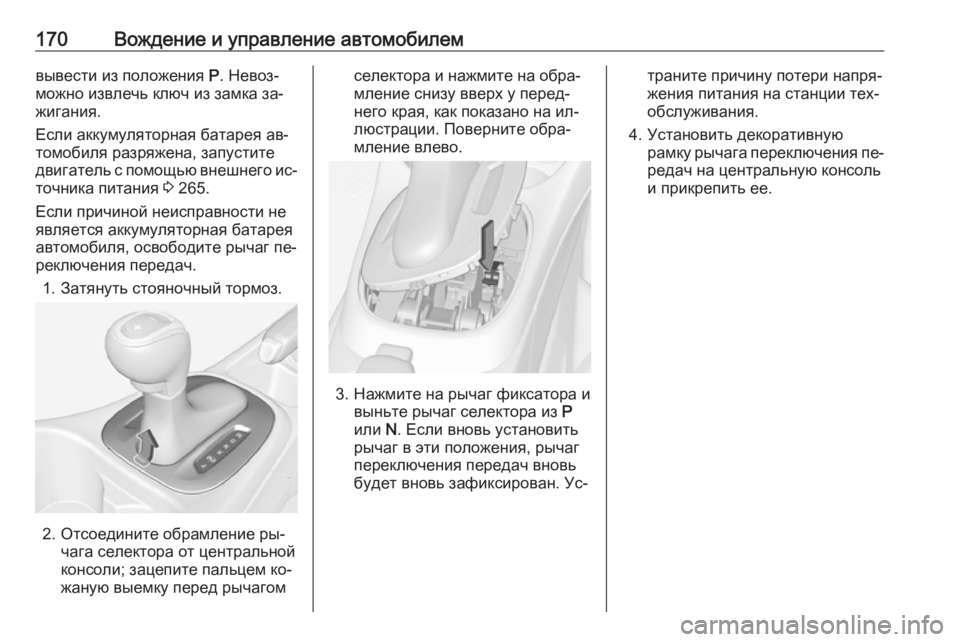

170Вождение и управление автомобилемвывести из положения P. Невоз‐
можно извлечь ключ из замка за‐ жигания.
Если аккумуляторная батарея ав‐
томобиля разряжена, запустите
двигатель с помощью внешнего ис‐
точника питания 3 265.
Если причиной неисправности не является аккумуляторная батарея
автомобиля, освободите рычаг пе‐
реключения передач.
1. Затянуть стояночный тормоз.
2. Отсоедините обрамление ры‐ чага селектора от центральной
консоли; зацепите пальцем ко‐
жаную выемку перед рычагом
селектора и нажмите на обра‐
мление снизу вверх у перед‐
него края, как показано на ил‐
люстрации. Поверните обра‐
мление влево.
3. Нажмите на рычаг фиксатора и выньте рычаг селектора из P
или N. Если вновь установить
рычаг в эти положения, рычаг
переключения передач вновь
будет вновь зафиксирован. Ус‐
траните причину потери напря‐
жения питания на станции тех‐
обслуживания.
4. Установить декоративную рамку рычага переключения пе‐редач на центральную консоль
и прикрепить ее.
Page 173 of 309

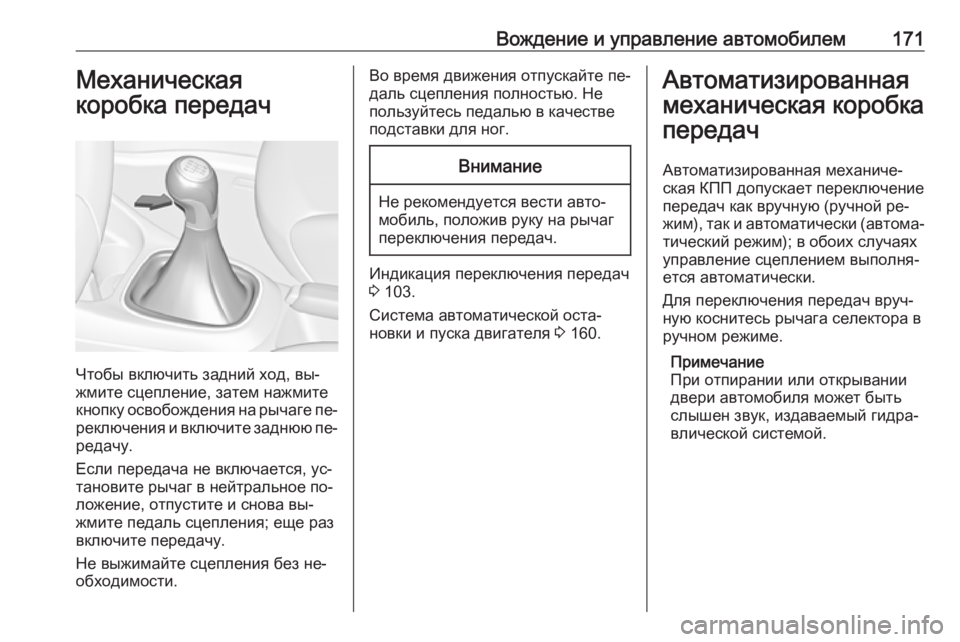

Вождение и управление автомобилем171Механическая
коробка передач
Чтобы включить задний ход, вы‐
жмите сцепление, затем нажмите
кнопку освобождения на рычаге пе‐
реключения и включите заднюю пе‐ редачу.
Если передача не включается, ус‐
тановите рычаг в нейтральное по‐
ложение, отпустите и снова вы‐
жмите педаль сцепления; еще раз
включите передачу.
Не выжимайте сцепления без не‐
обходимости.
Во время движения отпускайте пе‐ даль сцепления полностью. Не
пользуйтесь педалью в качестве
подставки для ног.Внимание
Не рекомендуется вести авто‐
мобиль, положив руку на рычаг
переключения передач.
Индикация переключения передач
3 103.
Система автоматической оста‐
новки и пуска двигателя 3 160.
Автоматизированная
механическая коробка
передач
Автоматизированная механиче‐
ская КПП допускает переключение
передач как вручную (ручной ре‐
жим), так и автоматически (автома‐ тический режим); в обоих случаях
управление сцеплением выполня‐
ется автоматически.
Для переключения передач вруч‐
ную коснитесь рычага селектора в
ручном режиме.
Примечание
При отпирании или открывании
двери автомобиля может быть
слышен звук, издаваемый гидра‐
влической системой.
Page 174 of 309

172Вождение и управление автомобилемДисплей коробки передач
В автоматическом режиме про‐
грамма вождения отображается
символом D в информационном
центре водителя.
В ручном режиме отображается
символ M и номер выбранной пе‐
редачи.
R указывает заднюю передачу.
N указывает нейтраль.
Запуск двигателя
Для запуска двигателя выжмите
педаль тормоза, если КПП не на‐
ходится в положении N.
При запуске коробка передач авто‐
матически переводится в положе‐
ние N. Это может произойти после
небольшой задержки.
При выходе из строя всех стоп-сиг‐ налов запуск двигателя также не‐
возможен.
Система остановки-запуска
двигателя
Autostop
Если автомобиль остановлен, при
нажатии на педаль тормоза авто‐
матически активируется функция
Autostop.
Двигатель будет заглушен, при
этом зажигание останется вклю‐
ченным.
В режиме Autostop включается
контрольный индикатор D.
Autostart
Чтобы снова запустить двигатель,
отпустите педаль тормоза или пе‐
реместите рычаг селектора из по‐
ложения D.
При следующем запуске двигателя контрольный индикатор D гаснет
на дисплее информационного
центра водителя.
Система автоматической оста‐
новки и пуска двигателя отклю‐
чается на уклонах 15% и более.
Система автоматической оста‐
новки и пуска двигателя 3 160.
Рычаг переключения передач
Page 175 of 309

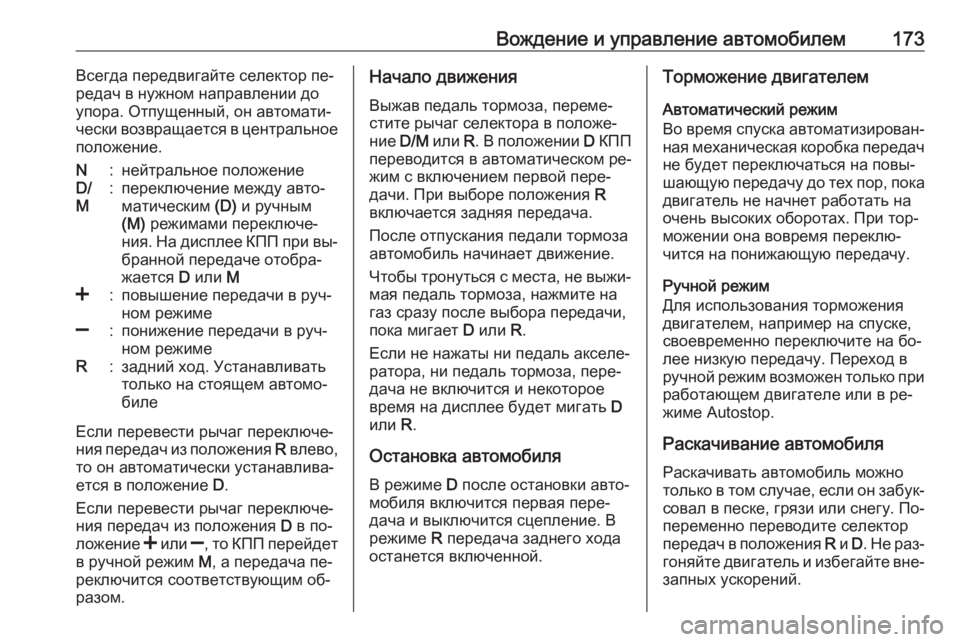

Вождение и управление автомобилем173Всегда передвигайте селектор пе‐
редач в нужном направлении до
упора. Отпущенный, он автомати‐
чески возвращается в центральное
положение.N:нейтральное положениеD/
M:переключение между авто‐
матическим (D) и ручным
(M) режимами переключе‐
ния. На дисплее КПП при вы‐ бранной передаче отобра‐
жается D или M<:повышение передачи в руч‐
ном режиме]:понижение передачи в руч‐
ном режимеR:задний ход. Устанавливать
только на стоящем автомо‐
биле
Если перевести рычаг переключе‐
ния передач из положения R влево,
то он автоматически устанавлива‐ ется в положение D.
Если перевести рычаг переключе‐
ния передач из положения D в по‐
ложение < или ], то КПП перейдет
в ручной режим M, а передача пе‐
реключится соответствующим об‐
разом.
Начало движения
Выжав педаль тормоза, переме‐
стите рычаг селектора в положе‐
ние D/M или R. В положении D КПП
переводится в автоматическом ре‐ жим с включением первой пере‐ дачи. При выборе положения R
включается задняя передача.
После отпускания педали тормоза
автомобиль начинает движение.
Чтобы тронуться с места, не выжи‐
мая педаль тормоза, нажмите на
газ сразу после выбора передачи,
пока мигает D или R.
Если не нажаты ни педаль акселе‐
ратора, ни педаль тормоза, пере‐
дача не включится и некоторое
время на дисплее будет мигать D
или R.
Остановка автомобиля
В режиме D после остановки авто‐
мобиля включится первая пере‐
дача и выключится сцепление. В
режиме R передача заднего хода
останется включенной.Торможение двигателем
Автоматический режим
Во время спуска автоматизирован‐ ная механическая коробка передачне будет переключаться на повы‐
шающую передачу до тех пор, пока
двигатель не начнет работать на
очень высоких оборотах. При тор‐
можении она вовремя переклю‐ чится на понижающую передачу.
Ручной режим
Для использования торможения
двигателем, например на спуске,
своевременно переключите на бо‐
лее низкую передачу. Переход в
ручной режим возможен только при
работающем двигателе или в ре‐
жиме Autostop.
Раскачивание автомобиля Раскачивать автомобиль можно
только в том случае, если он забук‐ совал в песке, грязи или снегу. По‐
переменно переводите селектор
передач в положения R и D. Не раз‐
гоняйте двигатель и избегайте вне‐ запных ускорений.
Page 176 of 309

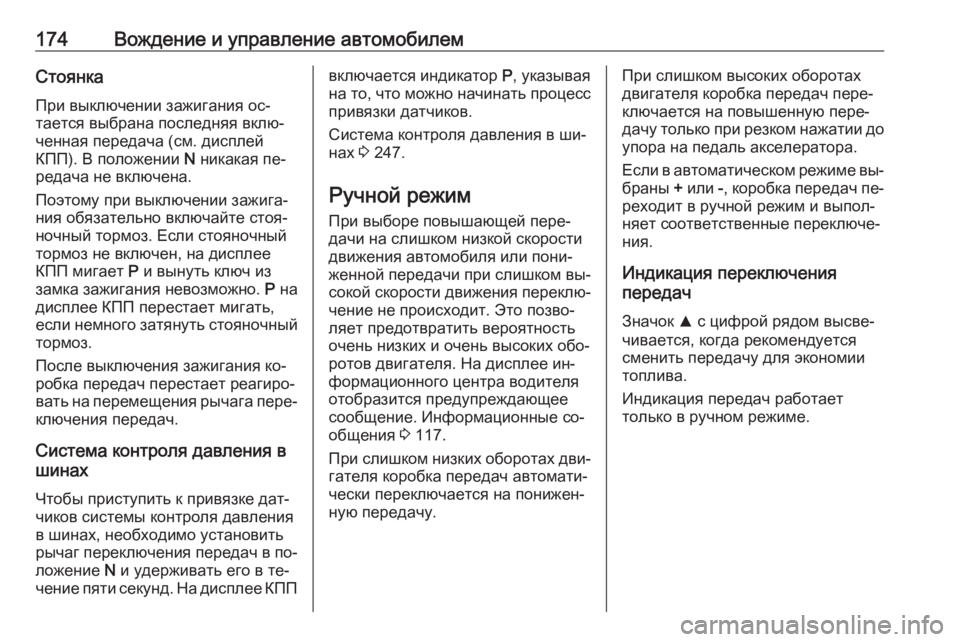

174Вождение и управление автомобилемСтоянка
При выключении зажигания ос‐
тается выбрана последняя вклю‐
ченная передача (см. дисплей
КПП). В положении N никакая пе‐
редача не включена.
Поэтому при выключении зажига‐
ния обязательно включайте стоя‐
ночный тормоз. Если стояночный
тормоз не включен, на дисплее
КПП мигает P и вынуть ключ из
замка зажигания невозможно. P на
дисплее КПП перестает мигать,
если немного затянуть стояночный
тормоз.
После выключения зажигания ко‐
робка передач перестает реагиро‐
вать на перемещения рычага пере‐ ключения передач.
Система контроля давления в
шинах
Чтобы приступить к привязке дат‐
чиков системы контроля давления
в шинах, необходимо установить
рычаг переключения передач в по‐ ложение N и удерживать его в те‐
чение пяти секунд. На дисплее КППвключается индикатор P, указывая
на то, что можно начинать процесс
привязки датчиков.
Система контроля давления в ши‐
нах 3 247.
Ручной режим При выборе повышающей пере‐
дачи на слишком низкой скорости
движения автомобиля или пони‐
женной передачи при слишком вы‐
сокой скорости движения переклю‐ чение не происходит. Это позво‐
ляет предотвратить вероятность
очень низких и очень высоких обо‐
ротов двигателя. На дисплее ин‐
формационного центра водителя
отобразится предупреждающее
сообщение. Информационные со‐
общения 3 117.
При слишком низких оборотах дви‐
гателя коробка передач автомати‐
чески переключается на понижен‐
ную передачу.При слишком высоких оборотах
двигателя коробка передач пере‐
ключается на повышенную пере‐
дачу только при резком нажатии до упора на педаль акселератора.
Если в автоматическом режиме вы‐
браны + или -, коробка передач пе‐
реходит в ручной режим и выпол‐
няет соответственные переключе‐
ния.
Индикация переключения
передач
Значок R с цифрой рядом высве‐
чивается, когда рекомендуется
сменить передачу для экономии
топлива.
Индикация передач работает
только в ручном режиме.
