2016 OPEL COMBO Uputstvo za upotrebu (in Serbian)

Nega vozila1512. Izvući sklop lampe u prikazanimtačkama.
3. Zameniti sijalicu, vodeći računa da se pravilno uglavi.
4. Vratiti sklop svetla.
Osvetljenje instrument table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● desno u motornom prostoru, pored akumulatora
● iza poklopca na donjem delu instrument table, kod vozača
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različiti tipovi osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.

152Nega vozilaPreporučljivo je držati ceo kompletosigurača.
Neke funkcije su zaštićene sa više
osigurača. Osigurači takođe mogu biti
umetnuti bez postojanja funkcije.
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu za upotrebu
primenjivi za vaše vozilo. Pogledajte nalepnicu na kutiji sa osiguračima,
gde je postavljena.
Izvlakač osigurača
Za izvlačenje osigurača koristiti
izvlakač osigurača.
Izvlakač osigurača može se koristiti
kao ispomoć u zameni osigurača.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija sa osiguračima se nalazi desno u motornom prostoru, pored
akumulatora.
Za uklanjanje zaštitnog poklopca i
pristup osiguračima, izvaditi dva
zavrtnja (videti sliku).

Nega vozila153BrojStrujno koloF09Prekidač za zadnja vrataF10SirenaF14Duga svetlaF15PTCI grejačF19Klima uređajF20Grejanje zadnjeg prozoraF21Pumpa gorivaF30Svetla za magluF84CNG sistemF85UtičniceF86Upaljač za cigarete / grejana
sedištaF87Sistem za zaustavljanje i
pokretanjeF88Grejanje retrovizora
Nakon zamene neispravnih
osigurača, ponovo postaviti poklopac
kutije sa osiguračima.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija sa osiguračima se nalazi iza
poklopca na donjem delu instrument
table, kod vozača.

154Nega vozilaBrojStrujno koloF12Desno oboreno svetloF13Levo oboreno svetlo/
podešavanje dometa snopa
prednjih svetalaF31Releji kutije sa osiguračima/
releji kontrolne jedinice
karoserijeF32Svetla kabineF36Priključak za dijagnostiku /
sistem za upravljanje
klimatizacijom / infotainment
sistem / sistem nadzora pritiska u pneumaticima / sirena alarmaF37Instrument tabla / kočioni
sistemF38Sistem centralnog
zaključavanjaF43Sistem perača vetrobranskog
staklaF47Električno upravljani prozoriF48Električno upravljani prozoriBrojStrujno koloF49Spoljašnji retrovizori / info‐
tainment sistem / pomoć pri
parkiranju / sistem nadzora
pritiska u pneumaticima /
osvetljenje instrumenata /
senzor za kišuF51Infotainment sistem / kočioni
sistem / kvačilo / unutrašnji
grejačF53Instrument tablaF94Utičnica teretnog prostoraF95Upaljač za cigarete / električna
utičnicaF96Upaljač za cigarete / električna
utičnicaF97Grejanje prednjeg sedištaF98Grejanje prednjeg sedišta

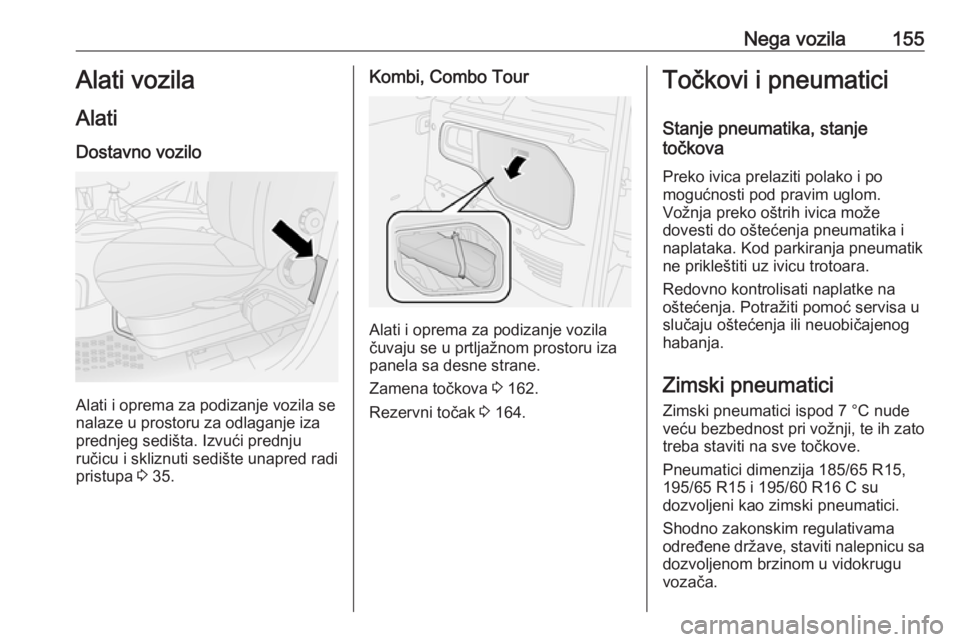

Nega vozila155Alati vozila
Alati
Dostavno vozilo
Alati i oprema za podizanje vozila se
nalaze u prostoru za odlaganje iza prednjeg sedišta. Izvući prednju
ručicu i skliznuti sedište unapred radi
pristupa 3 35.
Kombi, Combo Tour
Alati i oprema za podizanje vozila
čuvaju se u prtljažnom prostoru iza
panela sa desne strane.
Zamena točkova 3 162.
Rezervni točak 3 164.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne prikleštiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici ispod 7 °C nude veću bezbednost pri vožnji, te ih zato treba staviti na sve točkove.
Pneumatici dimenzija 185/65 R15,
195/65 R15 i 195/60 R16 C su
dozvoljeni kao zimski pneumatici.
Shodno zakonskim regulativama
određene države, staviti nalepnicu sa
dozvoljenom brzinom u vidokrugu
vozača.

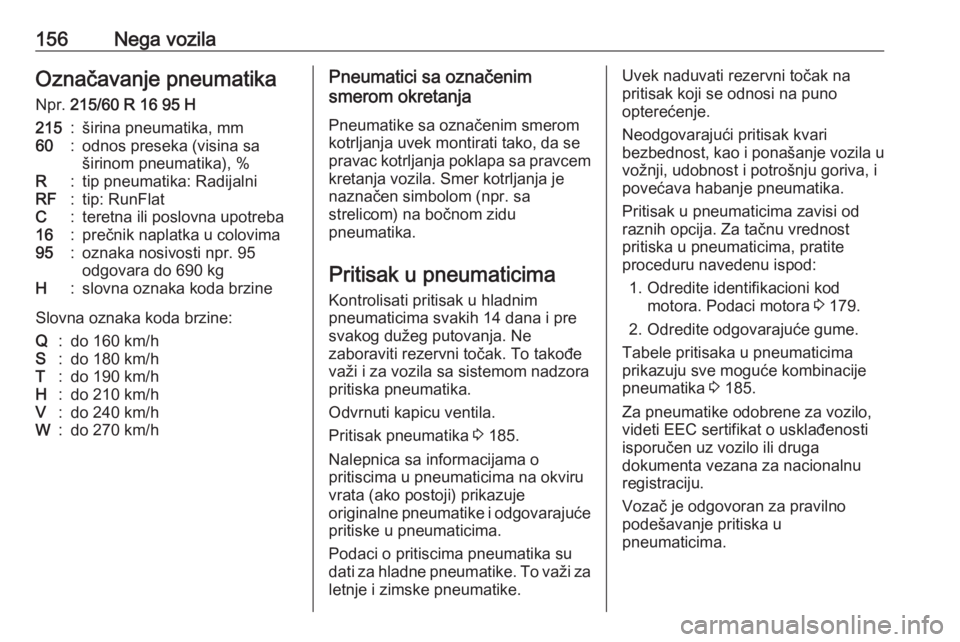

156Nega vozilaOznačavanje pneumatika
Npr. 215/60 R 16 95 H215:širina pneumatika, mm60:odnos preseka (visina sa
širinom pneumatika), %R:tip pneumatika: RadijalniRF:tip: RunFlatC:teretna ili poslovna upotreba16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgH:slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/hPneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smeromkotrljanja uvek montirati tako, da sepravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 185.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru
vrata (ako postoji) prikazuje
originalne pneumatike i odgovarajuće
pritiske u pneumaticima.
Podaci o pritiscima pneumatika su dati za hladne pneumatike. To važi za letnje i zimske pneumatike.Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 179.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima
prikazuju sve moguće kombinacije
pneumatika 3 185.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.

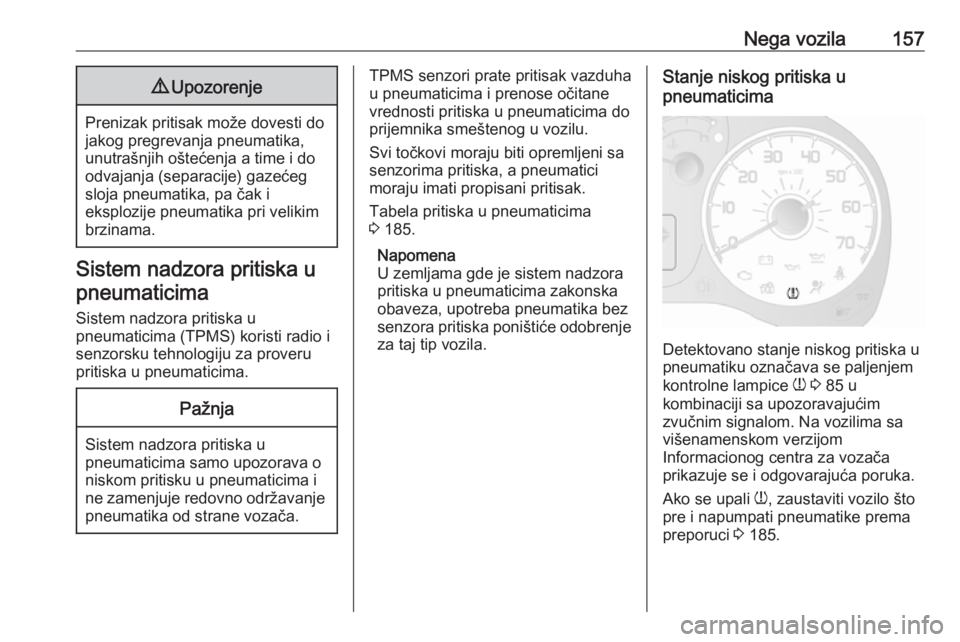

Nega vozila1579Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Sistem nadzora pritiska u
pneumaticima
Sistem nadzora pritiska u
pneumaticima (TPMS) koristi radio i
senzorsku tehnologiju za proveru
pritiska u pneumaticima.
Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
TPMS senzori prate pritisak vazduha
u pneumaticima i prenose očitane
vrednosti pritiska u pneumaticima do
prijemnika smeštenog u vozilu.
Svi točkovi moraju biti opremljeni sa
senzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Tabela pritiska u pneumaticima
3 185.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.Stanje niskog pritiska u
pneumaticima
Detektovano stanje niskog pritiska u
pneumatiku označava se paljenjem
kontrolne lampice w 3 85 u
kombinaciji sa upozoravajućim
zvučnim signalom. Na vozilima sa
višenamenskom verzijom
Informacionog centra za vozača
prikazuje se i odgovarajuća poruka.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 185.

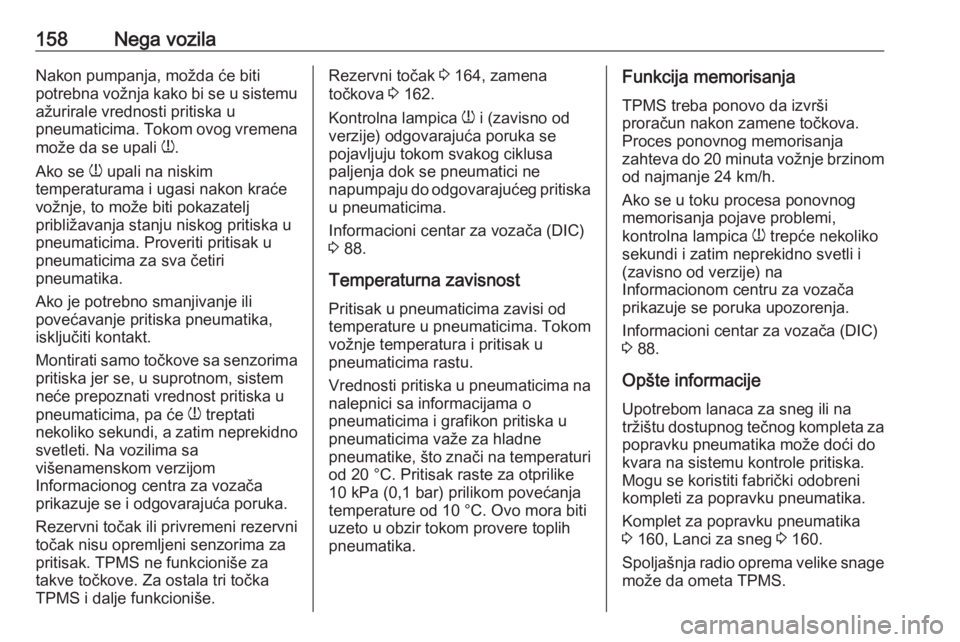

158Nega vozilaNakon pumpanja, možda će biti
potrebna vožnja kako bi se u sistemu ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.
Ako se w upali na niskim
temperaturama i ugasi nakon kraće vožnje, to može biti pokazatelj
približavanja stanju niskog pritiska u
pneumaticima. Proveriti pritisak u
pneumaticima za sva četiri
pneumatika.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima
pritiska jer se, u suprotnom, sistem
neće prepoznati vrednost pritiska u
pneumaticima, pa će w treptati
nekoliko sekundi, a zatim neprekidno
svetleti. Na vozilima sa
višenamenskom verzijom
Informacionog centra za vozača
prikazuje se i odgovarajuća poruka.
Rezervni točak ili privremeni rezervni
točak nisu opremljeni senzorima za
pritisak. TPMS ne funkcioniše za
takve točkove. Za ostala tri točka
TPMS i dalje funkcioniše.Rezervni točak 3 164, zamena
točkova 3 162.
Kontrolna lampica w i (zavisno od
verzije) odgovarajuća poruka se
pojavljuju tokom svakog ciklusa
paljenja dok se pneumatici ne
napumpaju do odgovarajućeg pritiska u pneumaticima.
Informacioni centar za vozača (DIC)
3 88.
Temperaturna zavisnost Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu.
Vrednosti pritiska u pneumaticima na
nalepnici sa informacijama o
pneumaticima i grafikon pritiska u pneumaticima važe za hladne
pneumatike, što znači na temperaturi
od 20 °C. Pritisak raste za otprilike
10 kPa (0,1 bar) prilikom povećanja
temperature od 10 °C. Ovo mora biti
uzeto u obzir tokom provere toplih
pneumatika.Funkcija memorisanja
TPMS treba ponovo da izvrši
proračun nakon zamene točkova.
Proces ponovnog memorisanja
zahteva do 20 minuta vožnje brzinom
od najmanje 24 km/h.
Ako se u toku procesa ponovnog
memorisanja pojave problemi,
kontrolna lampica w trepće nekoliko
sekundi i zatim neprekidno svetli i (zavisno od verzije) na
Informacionom centru za vozača
prikazuje se poruka upozorenja.
Informacioni centar za vozača (DIC)
3 88.
Opšte informacije Upotrebom lanaca za sneg ili na
tržištu dostupnog tečnog kompleta za
popravku pneumatika može doći do
kvara na sistemu kontrole pritiska. Mogu se koristiti fabrički odobrenikompleti za popravku pneumatika.
Komplet za popravku pneumatika
3 160, Lanci za sneg 3 160.
Spoljašnja radio oprema velike snage
može da ometa TPMS.
