2016 OPEL CASCADA Uživatelská příručka (in Czech)

Přístroje a ovládací prvky87Zapalovač cigaret
Zapalovač cigaret je umístěný
v přední konzole.
Zatlačte zapalovač cigaret dovnitř.
Zapalovač se automaticky vypne,
jakmile je nahřátý. Zapalovač
vyjměte.
Popelníky
Výstraha
Je určen pouze pro popel, ne pro
hořlavý odpad.
Přenosný popelník lze umístit do držáků nápojů.
Výstražné kontrolky,
měřicí přístroje
a ukazatele
Sestava sdruženýchpřístrojů
V některých verzích se při zapnutí
zapalování otočí ručičky přístrojů
krátce do koncové polohy.
Rychloměr
Ukazuje rychlost vozidla.

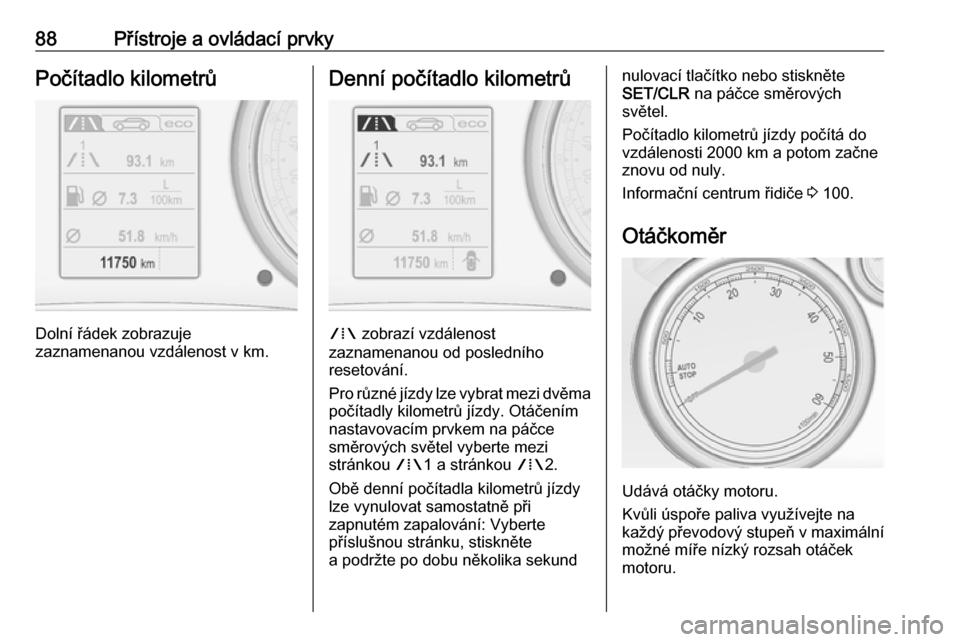

88Přístroje a ovládací prvkyPočítadlo kilometrů
Dolní řádek zobrazuje
zaznamenanou vzdálenost v km.
Denní počítadlo kilometrů
W zobrazí vzdálenost
zaznamenanou od posledního
resetování.
Pro různé jízdy lze vybrat mezi dvěma
počítadly kilometrů jízdy. Otáčením
nastavovacím prvkem na páčce
směrových světel vyberte mezi
stránkou W1 a stránkou W2.
Obě denní počítadla kilometrů jízdy
lze vynulovat samostatně při
zapnutém zapalování: Vyberte
příslušnou stránku, stiskněte
a podržte po dobu několika sekund
nulovací tlačítko nebo stiskněte
SET/CLR na páčce směrových
světel.
Počítadlo kilometrů jízdy počítá do vzdálenosti 2000 km a potom začne
znovu od nuly.
Informační centrum řidiče 3 100.
Otáčkoměr
Udává otáčky motoru.
Kvůli úspoře paliva využívejte na
každý převodový stupeň v maximální možné míře nízký rozsah otáček
motoru.

Přístroje a ovládací prvky89Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva v nádrži.
Pokud je hladina v nádrži nízká, svítí
kontrolka i. Pokud kontrolka bliká,
okamžitě doplňte palivo.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Jelikož v nádrži zůstalo nějaké palivo,
může být doplněné množství méně
než specifikovaný objem nádrže.
Ukazatel teploty chladicíkapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
levá zóna:motor ještě nedosáhl
provozní teplotystřední
zóna:normální provozní
teplotapravá
zóna:teplota je příliš vysokáVýstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Servisní displej
Systém sledování životnosti
motorového oleje Vám dá vědět, kdy
vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.
Pro zobrazení zbývající životnosti
motorového oleje použijte tlačítka na
páčce ukazatelů směru:

90Přístroje a ovládací prvky
Stisknutím tlačítka MENU vyberte
položku Nabídka Informace o vozidle
X .
Otočením nastavovacího prvku
vyberete Zbývající životnost oleje .Zbývající životnost motorového oleje
se zobrazuje v procentech
v informačním centru řidiče.
Vynulování
Stisknutím tlačítka SET/CLR na
páčce směrových světel na několik
sekund provedete resetování.
Stránka zbývající životnosti
motorového oleje musí být aktivní.
Zapněte zapalování, ale nestartujte
motor.
Pro zajištění správné funkce musí být systém vždy při výměně motorového
oleje vynulován. Vyhledejte pomoc
v servisu.
Příští servis
Pokud systém vypočítá, že se
životnost motorového oleje snížila,
v informačním centru řidiče se
zobrazí varovná zpráva. Nechte
vyměnit motorový olej a filtr v servisu
během jednoho týdne nebo 500 km
(dle toho, co nastane dříve).
Informační centrum řidiče 3 100.
Servisní informace 3 240.
Kontrolky Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na vybavení se
poloha kontrolek může měnit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
poruchazelená:potvrzení zapnutí

Přístroje a ovládací prvky91modrá:potvrzení zapnutíbílá:potvrzení zapnutí

92Přístroje a ovládací prvkyKontrolky bloku přístrojů

Přístroje a ovládací prvky93Kontrolky ve středové konzole
Přehled
OUkazatele směru 3 94XPřipomenutí bezpečnostního
pásu 3 94vAirbag, předpínače bezpečnost‐
ních pásů a ochranné oblouky
3 94VVypnutí airbagu 3 95pSystém dobíjení 3 95ZKontrolka nesprávné funkce
3 95RSystém brzd a spojky 3 95-Sešlápněte pedál 3 95mElektrická parkovací brzda
3 96jPorucha elektrické parkovací
brzdy 3 96uProtiblokovací systém brzd
(ABS) 3 96RŘazení vyššího převodového
stupně 3 96cPosilovač řízení 3 96)Varování o opuštění jízdního
pruhu 3 97nElektronická stabilizace vozidla
vypnuta 3 97bElektronická stabilizace vozidla
a systém kontroly trakce 3 97kSystém kontroly trakce vypnut
3 97!Žhavení 3 97%Filtr pevných částic 3 97YKapalina AdBlue 3 98wSystém sledování tlaku vzduchu
v pneumatikách 3 98ITlak motorového oleje 3 98iNízká hladina paliva 3 98dImobilizér 3 998Vnější osvětlení 3 99CDálková světla 3 99lPodpora ovládání dálkových
světel 3 99fAdaptivní přední osvětlení
3 99>Světlo do mlhy 3 99rZadní světlo do mlhy 3 99mTempomat 3 99

94Přístroje a ovládací prvkyADetekováno vozidlo vpředu
3 99hOtevřené dveře 3 100
Ukazatele směru
O svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká
Je zapnut ukazatel směru nebo
výstražná světla.
Rychlé blikání: porucha ukazatelů směru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 202, pojistky
3 210.
Ukazatele směru 3 126.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla
X pro sedadlo řidiče svítí nebo bliká
červeně.
k pro sedadlo předního spolujezdce
svítí nebo bliká červeně, pokud je
sedadlo obsazeno.
Svítí
Po zapnutí zapalování, dokud není
zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu
maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.
Airbagy, předpínačebezpečnostních pásůa rámy pro případpřevrácení
v svítí červeně.Při zapnutí zapalování se kontrolka
rozsvítí na dobu přibližně 4 sekund.
Jestliže se nerozsvítí nebo jestliže
nezhasne po uplynutí doby
4 sekundy nebo jestliže se rozsvítí za
jízdy, znamená to, že se vyskytuje
závada v systému airbagů,
v předpínači bezpečnostního pásu
nebo ve vztyčitelných ochranných
obloucích. Může se stát, že airbagy,
předpínače bezpečnostních pásů
a ochranné oblouky se v případě
nehody nespustí.
Aktivace předpínačů bezpečnostních
pásů, airbagů nebo rozvinutelných
rámů pro případ převrácení je
indikována trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Systém airbagů, předpínače
bezpečnostních pásů 3 59, 3 56.
Systém ochrany při převrácení 3 46.
