2016 OPEL CASCADA Manuel d'utilisation (in French)

Soins du véhicule223N°Circuit électrique1Affichages2Module de commande de carros‐serie, éclairage extérieur3Module de commande de carros‐ serie, éclairage extérieur4Infotainment System5Infotainment System, combiné
d'instruments6Prise de courant, allume-cigares7Prise de courantN°Circuit électrique8Module de commande de carros‐ serie, feu de croisement gauche9Module de commande de carros‐ serie, feu de croisement droit10Module de commande de carros‐
serie, serrures de porte11Soufflerie12Siège électrique de conducteur13Siège électrique du passager14Connecteur de diagnostic15Airbag16Relais de couvercle de coffre17Système de climatisation18Diagnostic de service19Module de commande de carros‐ serie, feux stop, feux arrière,
éclairage intérieur20–21Tableau de bordN°Circuit électrique22Système d'allumage23Module de commande de carros‐ serie24Module de commande de carros‐ serie25–26Prise de courant accessoire du
coffre
Boîte à fusibles du coffre
La boîte à fusibles se trouve sur le
côté gauche du coffre, derrière un ca‐ che.

224Soins du véhicule
Enlever le cache.
Affectations de fusibles
N°Circuit électrique1Module de commande de toit
souple, rail électrique droit2–3Aide au stationnement4Système de réduction cataly‐
tique sélective5–6–7Siège électrique8Module de commande de toit
souple9Système de réduction cataly‐
tique sélective10Système de réduction cataly‐
tique sélective11Module de remorque, moniteur
de pression des pneus et caméra arrière12Module de commande de toit
souple, feux arrièreN°Circuit électrique13–14Siège arrière rabattement élec‐
trique15–16Ventilation de siège, caméra
arrière, module de commande de toit souple17–18–19Chauffage du volant20–21Chauffage de siège22–23Module de commande de toit
souple, rail électrique gauche24Système de réduction cataly‐
tique sélective25–

Soins du véhicule225N°Circuit électrique26Fusible de pontage pour mode
non-logistique27Entrée passive28–29Unité hydraulique30–31–32Flex RideOutillage du véhicule
Outillage Véhicules avec roue de secours
Ouvrir le recouvrement de plancher
du coffre. Le cric, les outils et une
sangle de fixation pour roue endom‐
magée se trouvent dans la boîte à ou‐
tils, sous la roue de secours dans le
coffre. La clé de roue et l'oeillet de re‐ morquage sont rangés dans un sac à
outils se trouvant dans la niche de
roue de secours, à côté de la boîte à
outils. Roue de secours 3 239.
Véhicules avec kit de réparation
des pneus
Certains outils et l'oeillet de remor‐
quage sont rangés avec le kit de ré‐
paration des pneus dans une boîte à
outils dans le coffre sous le recouvre‐ ment de plancher.

226Soins du véhiculeVéhicules avec kit de réparation
des pneus et plancher de coffre
plat
Certains outils et l'oeillet de remor‐
quage sont rangés avec le kit de ré‐
paration des pneus dans un sac fixé
à l'anneau d'arrimage avant gauche
du coffre.
Jantes et pneus
Roues Sur les véhicules à moteur Diesel, lesjantes en acier sont interdites et seu‐
les les jantes en alliage spéciales
agréées pour ce véhicule sont autori‐
sées.
État des pneus, état des jantes
Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.Toutes les tailles de pneus sont per‐
mises comme pneus d'hiver 3 264.
Utiliser uniquement des pneus de
taille 225/55 R17 comme pneus d'hi‐
ver.
Sur les véhicules à moteur Diesel, les jantes en acier sont interdites et seu‐
les les jantes en alliage spéciales
agréées pour les véhicules sont au‐
torisées.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
Désignations des pneus Par exemple 235/55 R 17 99 V235:Largeur des pneus en mm55:Rapport de la section (hauteur
du pneu sur largeur du pneu)
en %R:Type de carcasse : RadialeRF:Type : RunFlat17:Diamètre des jantes en pouces99:Indice de capacité de charge
par exemple : 99 correspond
à 775 kgV:Indicatif de vitesse

Soins du véhicule227Indicatif de vitesse :Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Pneus à sens de roulement
imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable à un symbole (par exemple une flèche)
placé sur le flanc du pneu.
Système de surveillance de la pression des pneus
Le système de surveillance de la
pression des pneus (TPMS) surveille
la pression des quatre pneus une fois
par minute quand la vitesse du
véhicule dépasse une certaine limite.
Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne rem‐
place pas l'entretien régulier des
pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du
type de véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du centre d'informations du conduc‐
teur.
Le menu peut être sélectionné à l'aide des boutons du levier des clignotants.
Appuyer sur MENU pour choisir le
Menu informations véhicule X .

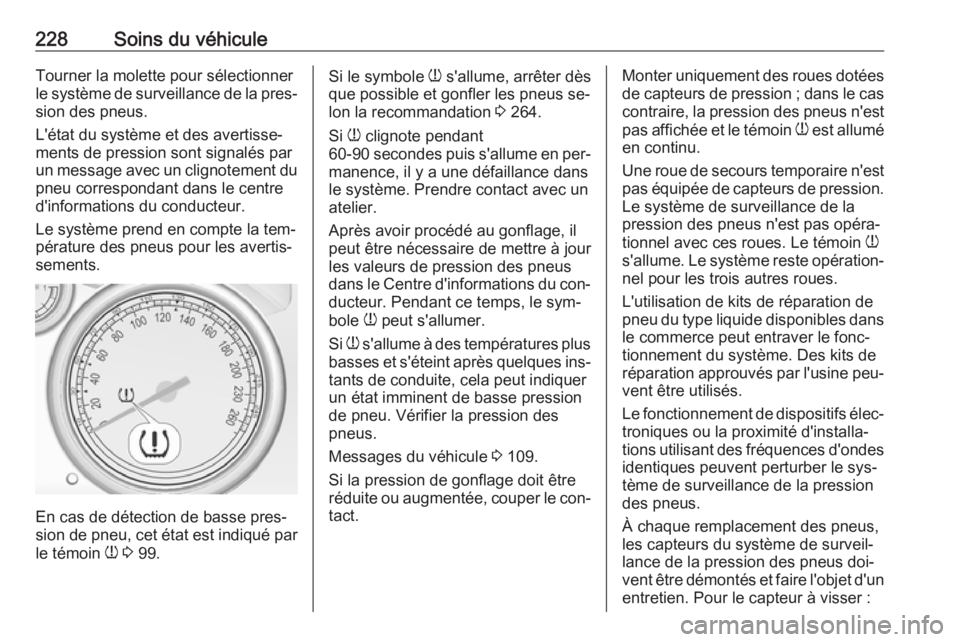

228Soins du véhiculeTourner la molette pour sélectionner
le système de surveillance de la pres‐ sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le centre
d'informations du conducteur.
Le système prend en compte la tem‐
pérature des pneus pour les avertis‐
sements.
En cas de détection de basse pres‐
sion de pneu, cet état est indiqué par
le témoin w 3 99.
Si le symbole
w s'allume, arrêter dès
que possible et gonfler les pneus se‐
lon la recommandation 3 264.
Si w clignote pendant
60-90 secondes puis s'allume en per‐ manence, il y a une défaillance dans
le système. Prendre contact avec un
atelier.
Après avoir procédé au gonflage, il
peut être nécessaire de mettre à jour
les valeurs de pression des pneus
dans le Centre d'informations du con‐ ducteur. Pendant ce temps, le sym‐
bole w peut s'allumer.
Si w s'allume à des températures plus
basses et s'éteint après quelques ins‐ tants de conduite, cela peut indiquer
un état imminent de basse pression
de pneu. Vérifier la pression des
pneus.
Messages du véhicule 3 109.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐
tact.Monter uniquement des roues dotées
de capteurs de pression ; dans le cas contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours temporaire n'est pas équipée de capteurs de pression.
Le système de surveillance de la
pression des pneus n'est pas opéra‐
tionnel avec ces roues. Le témoin w
s'allume. Le système reste opération‐
nel pour les trois autres roues.
L'utilisation de kits de réparation de pneu du type liquide disponibles dans le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine peu‐
vent être utilisés.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes
identiques peuvent perturber le sys‐
tème de surveillance de la pression
des pneus.
À chaque remplacement des pneus, les capteurs du système de surveil‐
lance de la pression des pneus doi‐
vent être démontés et faire l'objet d'un entretien. Pour le capteur à visser :

Soins du véhicule229remplacer l'obus de valve et le joint
d'étanchéité. Pour le capteur à cli‐
pser : remplacer l'intégralité du corps
de valve.
État de charge du véhicule
Régler la pression des pneus en fonc‐ tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression
des pneus 3 264, puis sélectionner
le réglage approprié dans le menu
Charge des pneus du centre d'infor‐
mations du conducteur 3 101. Ce ré‐
glage est la référence pour les aver‐ tissements de pression des pneus.
Le menu Charge du pneu apparaît
uniquement si le véhicule est à l'arrêt et que le frein de stationnement est
appliqué. Sur les véhicules dotés
d'une boîte automatique, le levier sé‐
lecteur doit être en position P.
Sélectionner :
● Léger pour une pression de con‐
fort jusqu'à 3 personnes
● Eco pour une pression Eco jus‐
qu'à 3 personnes
● Max pour une pleine charge
Processus d'appariement de
capteur TPMS
Chaque capteur TPMS comporte un
code d'identification unique. Le code
d'identification doit être apparié à une nouvelle position de pneu/roue aprèsune permutation des roues ou un
échange du jeu de pneu complet et si
un ou plusieurs capteurs TPMS ont
été remplacés. Le processus d'appa‐
riement de capteur TPMS doit égale‐
ment être effectué après avoir rem‐
placé une roue de secours par une
roue de route contenant le capteur
TPMS.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent disparaître lors du cycle d'allumage suivant. Les capteurs sontappariés aux positions de pneu/roue
au moyen d'un outil de réapprentis‐ sage de TPMS, dans l'ordre suivant :roue avant gauche, roue avant droite,
roue arrière droite, roue arrière gau‐
che. Le clignotant de la position active actuelle s'allume jusqu'à ce que le
capteur soit apparié.
Consulter l'atelier pour un service ou
pour acheter un outil de réapprentis‐
sage. Il faut 2 minutes pour apparier
la première position de pneu/roue et
5 minutes en tout pour apparier les
quatre positions de pneu/roue. Si cela
dure plus longtemps, le processus de
correspondance s'arrête et doit être
redémarré.

230Soins du véhiculeProcessus d'appariement de capteur
TPMS :
1. Serrer le frein de stationnement ; sur les véhicules à boîte automa‐
tique, placer le levier sélecteur sur P .
2. Mettez le contact.
3. Utiliser MENU sur le levier de cli‐
gnotant pour sélectionner Menu
informations véhicule dans le cen‐
tre d'informations du conducteur.
4. Tourner la molette du dispositif de
réglage pour faire défiler le menu
de pression des pneus.
5. Appuyer sur SET/CLR pour lan‐
cer le processus d'appariement
de capteur. Un message deman‐
dant d'accepter le processus doit
s'afficher.
6. Appuyer à nouveau sur SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le ré‐
cepteur se trouve en mode de
réapprentissage.
7. Commencer par la roue avant gauche.8. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Ensuite, appuyer sur le bouton pour activer le cap‐
teur TPMS. Un signal de l'avertis‐ seur sonore confirme que le coded'identification du capteur corres‐
pond à cette position de la roue.
9. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 8.
10. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 8.
11. Passer à la roue arrière gauche et
répéter la procédure de l'étape 8.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié au pneu arrière gauche et que le processus d'appariement
de capteur TPMS n'est plus actif.
12. Couper le contact.13. Amener les quatre pneus au ni‐ veau de pression recommandé,
comme indiqué sur l'étiquette de
pression des pneus.
14. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 101.
Importance de la température La pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent. Les va‐
leurs de pression des pneus indi‐ quées sur l'étiquette des pneus et le
tableau de pression des pneus sont
applicables à des pneus froids, c'est-
à-dire à 20 °C. La pression augmente de près de 10 kPa à chaque augmen‐tation de la température de 10 °C. Cet
élément doit être pris en compte lors
de la vérification de pneus chauds.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle des pneus. Un pneu refroidi in‐
diquera une valeur réduite, ce qui ne
doit pas nécessairement être inter‐
prété comme le signe d'une fuite d'air.
