2016 OPEL CASCADA Manuel d'utilisation (in French)

Soins du véhicule23910. Aligner le trou de valve de l'enjo‐liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des écrous de roue.
Poser le capuchon central sur les
roues en alliage léger.
11. Ranger la roue remplacée 3 239,
l'outillage du véhicule 3 225 et
l'adaptateur des écrous de blo‐
cage des roues 3 72.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.Position de levage pour pont
élévateur
Position du bras arrière du pont élé‐
vateur centrée sous le creux du seuil.
Position du bras avant du pont éléva‐ teur au niveau du soubassement.
Roue de secours Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours.
En cas de pose d'une roue de secours différente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si au‐
cune étiquette ne le précise. Se ren‐
seigner auprès d'un atelier pour véri‐
fier les limites applicables.
La roue de secours a une jante en
acier.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.

240Soins du véhiculeRetrait de la roue de secours et
rangement d'une roue
endommagée dans le coffre
La roue de secours se trouve dans la niche de la roue de secours, sous lerecouvrement de plancher.
La niche de roue de secours n'est pas conçue pour une autre taille de roue
que la roue de secours.
Pour la retirer : 1. Fermer le toit souple et replier le séparateur de coffre en poussant
sur la zone de la boucle vers le
haut et vers l'intérieur 3 75.
2. Déposer le recouvrement de plan‐
cher.
3. La roue de secours est fixée par un écrou papillon dans la niche.
Dévisser l'écrou, retirer le cône et
sortir la roue de secours.
Sous la roue de secours se trou‐
vent une boîte et un sac contenant
les outils du véhicule.
4. Changer la roue endommagée 3 237 et ranger les outils dans la
boîte à outils et le sac. Retirer la
sangle de la boîte et la mettre de
côté.
5. Fixer la boîte à outils en vissant l'écrou papillon avec le cône. Pla‐cer le sac dans la niche.
6. Ranger la roue endommagée, ex‐
térieur vers le haut, dans la niche.
7. Passer l'extrémité libre de la san‐ gle dans l'anneau d'arrimage ar‐
rière gauche.

Soins du véhicule2418. Placer le crochet de la sangle àtravers la boucle et la tirer jusqu'àce que la sangle soit fixée ferme‐
ment à l'anneau d'arrimage.
9. Faire passer la sangle entre les rayons de la roue, comme illustré.
10. Introduire le crochet dans l'an‐ neau d'arrimage arrière droit.
11. Serrer la sangle et la bloquer à l'aide de l'attache.
12. Placer le recouvrement de plan‐ cher sur la roue.
13.Le cas échéant, fixer la barre d'at‐
telage dans le sac à l'anneau d'ar‐rimage du coffre.
14. Déployer le séparateur de coffre avant d'ouvrir le toit souple.
Ranger la roue de secours dans
la niche une fois que la roue
endommagée a été remplacée
1. Fermer le toit souple et replier le séparateur de coffre.
2. Déposer le recouvrement de plan‐
cher, dévisser et déposer l'écrou
papillon et le cône.
3. Ranger les outils dans la boîte à outils et le sac.
4. Placer la roue de secours, exté‐ rieur vers le haut, dans la niche.
5. Insérer et tourner le cône excen‐ trique dans le creux de la roue desecours de manière à ce que la
roue soit positionnée autant que
possible vers l'avant. Fixer la roue
en tournant l'écrou papillon dans
le sens horaire.
6. Insérer et fermer le recouvrement
de plancher.
9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le cof‐ fre, mais sans être correctement

242Soins du véhiculeattaché, il peut provoquer de gra‐
ves blessures. En cas d'arrêt brus‐ que ou de collision, les élémentsnon attachés pourraient heurter
quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐ ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être fi‐
xée grâce à une sangle.
Roue de secours temporaire
Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.
Ne monter qu'une seule roue de dé‐
pannage temporaire. Ne pas rouler à
plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser pen‐
dant une période prolongée.
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un au‐
tre véhicule, monter la roue de se‐
cours temporaire à l'avant et la roue
pleine à l'arrière.
Chaînes à neige 3 233.
Roue de secours avec pneu à sens de roulement imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable à un
symbole (par exemple une flèche)
placé sur le flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer le
pneu défectueux dès que pos‐
sible.
● Par temps de pluie et neige, con‐
duire extrêmement prudemment.Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles au‐
xiliaires de démarrage doit être ef‐ fectué avec la plus grande pru‐
dence. Tout non-respect des ins‐
tructions suivantes peut entraîner
des accidents ou des dégâts par
explosion des batteries, ainsi que
des dommages aux circuits élec‐
triques des deux véhicules.

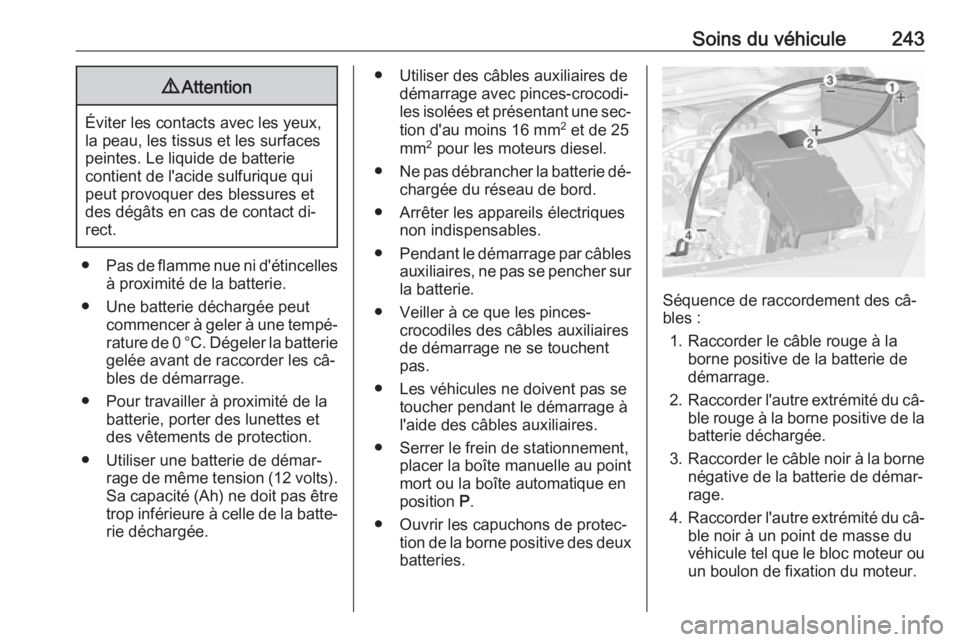

Soins du véhicule2439Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact di‐
rect.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câ‐
bles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 volts ).
Sa capacité (Ah) ne doit pas être trop inférieure à celle de la batte‐
rie déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une sec‐
tion d'au moins 16 mm 2
et de 25
mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie dé‐
chargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Pendant le démarrage par câbles
auxiliaires, ne pas se pencher sur
la batterie.
● Veiller à ce que les pinces- crocodiles des câbles auxiliaires
de démarrage ne se touchent
pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.
● Ouvrir les capuchons de protec‐ tion de la borne positive des deuxbatteries.
Séquence de raccordement des câ‐
bles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câ‐
ble rouge à la borne positive de la
batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câ‐
ble noir à un point de masse du
véhicule tel que le bloc moteur ou un boulon de fixation du moteur.

244Soins du véhiculeEffectuer le branchement aussi
loin que possible de la batterie dé‐ chargée et en tout état de cause à
plus de 60 cm.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des piè‐ ces en mouvement dans le comparti‐ ment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de
démarrages ne doivent pas dé‐
passer 15 secondes avec un
intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au ra‐
lenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares, lu‐
nette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.Remorquage
Remorquage du véhicule
Insérer un tournevis dans la fente sur
la partie basse du capuchon. Déga‐
ger le capuchon en enfonçant avec précaution le tournevis vers le bas.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 225.
Visser aussi loin que possible l'œillet
de remorquage dans le sens anti-ho‐
raire jusqu'à ce qu'il soit en position
horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir dé‐
bloquer le volant et actionner les feux
stop, l'avertisseur sonore et l'essuie- glace avant.
Boîte de vitesses au point mort (neu‐
tre).

Soins du véhicule245Avertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Activer le système de recyclage de
l'air et fermer les vitres afin d'éviter
toute pénétration des gaz d'échappe‐
ment du véhicule tracteur lorsque le
toit souple est fermé.
Véhicules avec boîte automatique :
Le véhicule doit être remorqué dans
le sens de la marche, mais sans dé‐
passer une vitesse de 80 km/h et une
distance de 100 km. Dans tous les
autres cas et quand la boîte de vites‐
ses est défaillante, l'essieu avant doit être soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage en le tournant
dans le sens horaire.
Introduire le capuchon sur le haut et
l'encliqueter vers le bas.
Remorquage d'un autrevéhicule
Insérer un tournevis dans la fente sur
la partie basse courbe du capuchon.
Dégager le capuchon en enfonçant avec précaution le tournevis vers lebas.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 225.
Visser aussi loin que possible l'œillet
de remorquage dans le sens anti-ho‐
raire jusqu'à ce qu'il soit en position
horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer un véhicule enlisé.

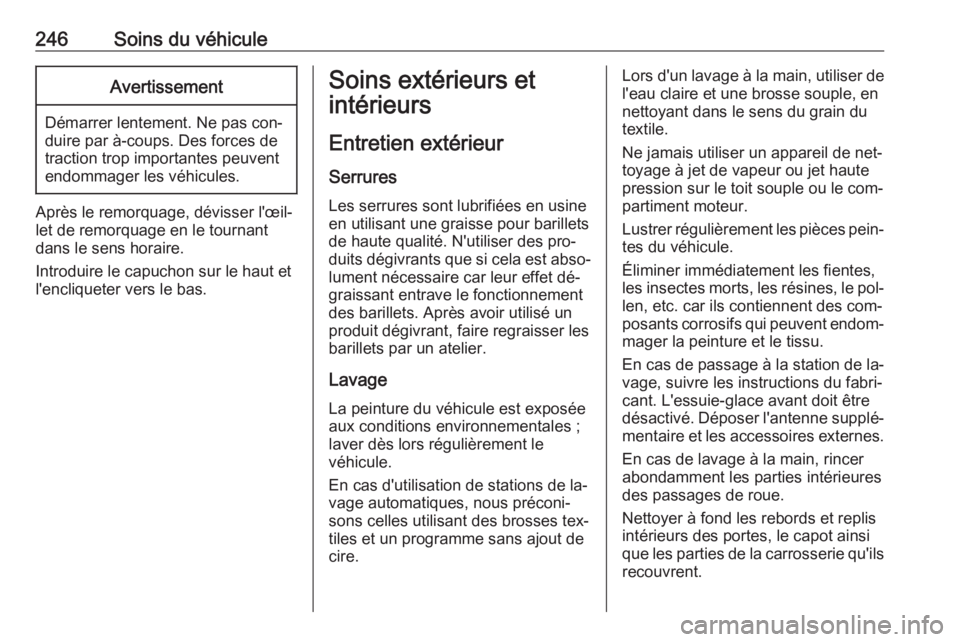

246Soins du véhiculeAvertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Après le remorquage, dévisser l'œil‐
let de remorquage en le tournant
dans le sens horaire.
Introduire le capuchon sur le haut et
l'encliqueter vers le bas.
Soins extérieurs et
intérieurs
Entretien extérieur
Serrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser des pro‐
duits dégivrants que si cela est abso‐ lument nécessaire car leur effet dé‐
graissant entrave le fonctionnement
des barillets. Après avoir utilisé un
produit dégivrant, faire regraisser les
barillets par un atelier.
Lavage
La peinture du véhicule est exposée
aux conditions environnementales ;
laver dès lors régulièrement le
véhicule.
En cas d'utilisation de stations de la‐ vage automatiques, nous préconi‐
sons celles utilisant des brosses tex‐
tiles et un programme sans ajout de
cire.Lors d'un lavage à la main, utiliser de
l'eau claire et une brosse souple, en
nettoyant dans le sens du grain du
textile.
Ne jamais utiliser un appareil de net‐
toyage à jet de vapeur ou jet haute
pression sur le toit souple ou le com‐
partiment moteur.
Lustrer régulièrement les pièces pein‐ tes du véhicule.
Éliminer immédiatement les fientes,
les insectes morts, les résines, le pol‐
len, etc. car ils contiennent des com‐
posants corrosifs qui peuvent endom‐ mager la peinture et le tissu.
En cas de passage à la station de la‐ vage, suivre les instructions du fabri‐
cant. L'essuie-glace avant doit être
désactivé. Déposer l'antenne supplé‐
mentaire et les accessoires externes.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils recouvrent.
