Page 217 of 277

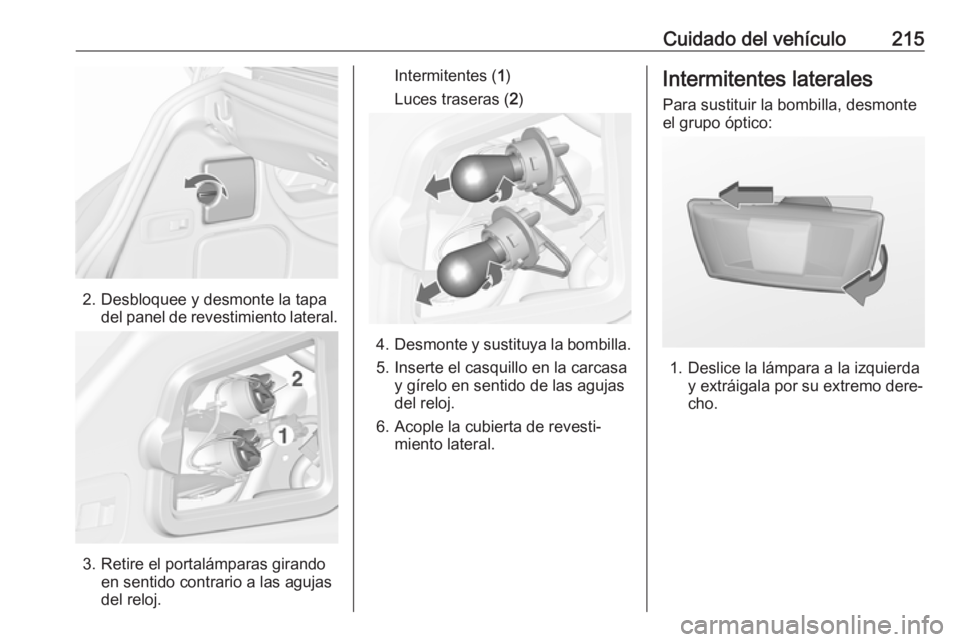

Cuidado del vehículo215
2. Desbloquee y desmonte la tapadel panel de revestimiento lateral.
3. Retire el portalámparas girandoen sentido contrario a las agujas
del reloj.
Intermitentes ( 1)
Luces traseras ( 2)
4. Desmonte y sustituya la bombilla.
5. Inserte el casquillo en la carcasa y gírelo en sentido de las agujas
del reloj.
6. Acople la cubierta de revesti‐ miento lateral.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
Page 218 of 277

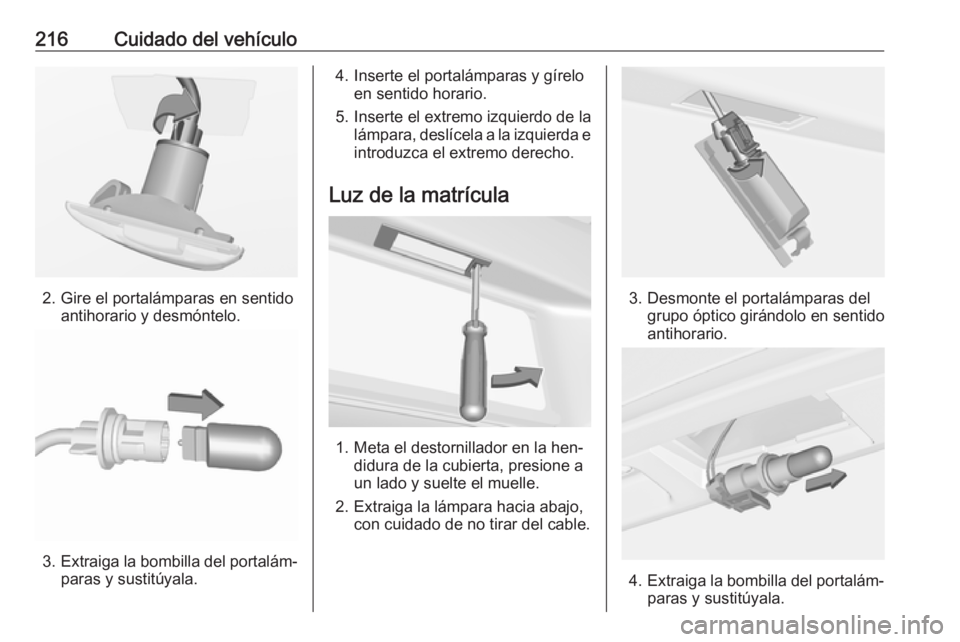

216Cuidado del vehículo
2. Gire el portalámparas en sentidoantihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentidoantihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
Page 219 of 277

Cuidado del vehículo2175. Inserte el portalámparas en elgrupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Luces interiores
Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐ ller.
Luz del compartimento de carga Haga cambiar las bombillas en un ta‐
ller.
Iluminación del tablero deinstrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, en el interior, detrás
del compartimento portaobjetos;
en los vehículos con volante a la
derecha, detrás de la guantera
● detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No
sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Page 220 of 277
218Cuidado del vehículoExtractor de fusiblesPuede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles delcompartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.
Page 221 of 277

Cuidado del vehículo219N.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible,
sistema de encendido4Inyección de combustible,
sistema de encendido5–6Retrovisores térmicos7Control del ventilador8Sensor Lambda, refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería del vehículo11Apertura del maletero12Sistema de faros adaptativos,
control automático de las luces13Válvulas ABS14–15Módulo de control del motorN.ºCircuito16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Central trasero eléctrico22Luz de carretera izquierda (haló‐
gena)23Lavafaros24La luz de cruce derecha (xenón)25La luz de cruce izquierda
(xenón)26Faros antiniebla27Calefacción de combustible
diésel28Sistema Start-Stop29Freno de estacionamiento eléc‐
tricoN.ºCircuito30Bomba del ABS31–32Airbag33Sistema de faros adaptativos,
control automático de las luces34Recirculación de gases de
escape35Elevalunas eléctrico, sensor de
lluvia, retrovisores exteriores36Climatización37–38Bomba de vacío39Módulo de control del sistema
de combustible40Sistema lavaparabrisas41Luz de carretera derecha (haló‐
gena)42Ventilador del radiador43Limpiaparabrisas
Page 222 of 277

220Cuidado del vehículoN.ºCircuito44–45Ventilador del radiador46–47Bocina48Ventilador del radiador49Bomba de combustible50Nivelación de faros, sistema de
faros adaptativos51–52Calefactor auxiliar, motor diésel53Módulo de control del cambio,
módulo de control del motor54Bomba de vacío, cuadro de
instrumentos, ventilación de
calefacción, aire acondicionado
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero de instrumentos
En los vehículos con volante a la iz‐
quierda, la caja de fusibles está de‐
trás del compartimento portaobjetos en el tablero de instrumentos.
Abra el compartimento y empújelo a
la izquierda para desbloquearlo.
Abata el compartimento hacia abajo
y desmóntelo.
En los vehículos con volante a la de‐
recha, la caja de fusibles está situada detrás de una tapa en la guantera.
Abra la guantera, luego abra la cu‐
bierta y pliéguela hacia abajo.
Page 223 of 277

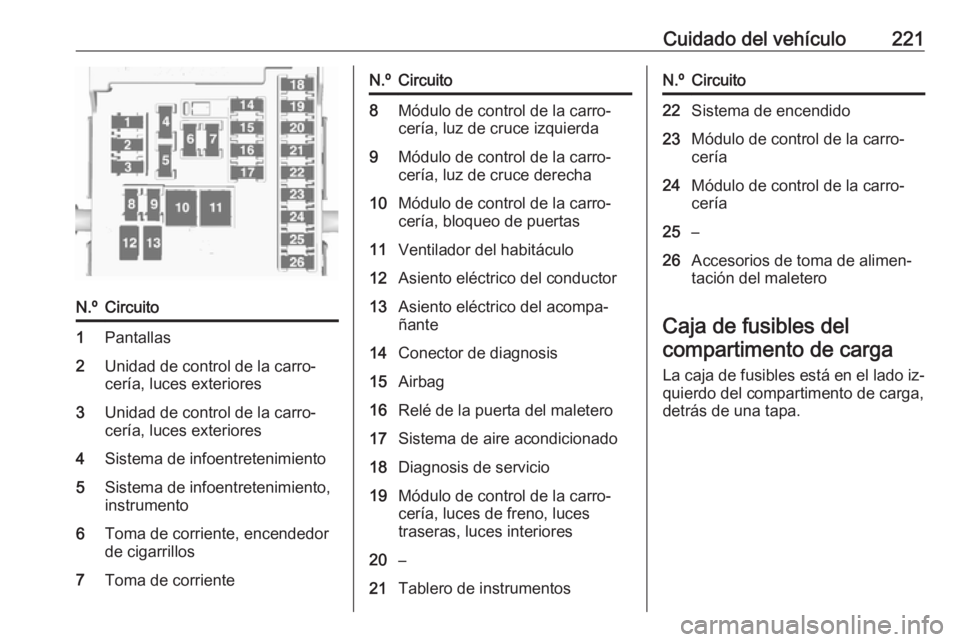

Cuidado del vehículo221N.ºCircuito1Pantallas2Unidad de control de la carro‐
cería, luces exteriores3Unidad de control de la carro‐
cería, luces exteriores4Sistema de infoentretenimiento5Sistema de infoentretenimiento,
instrumento6Toma de corriente, encendedor
de cigarrillos7Toma de corrienteN.ºCircuito8Módulo de control de la carro‐
cería, luz de cruce izquierda9Módulo de control de la carro‐
cería, luz de cruce derecha10Módulo de control de la carro‐
cería, bloqueo de puertas11Ventilador del habitáculo12Asiento eléctrico del conductor13Asiento eléctrico del acompa‐
ñante14Conector de diagnosis15Airbag16Relé de la puerta del maletero17Sistema de aire acondicionado18Diagnosis de servicio19Módulo de control de la carro‐
cería, luces de freno, luces
traseras, luces interiores20–21Tablero de instrumentosN.ºCircuito22Sistema de encendido23Módulo de control de la carro‐
cería24Módulo de control de la carro‐
cería25–26Accesorios de toma de alimen‐
tación del maletero
Caja de fusibles del
compartimento de carga
La caja de fusibles está en el lado iz‐
quierdo del compartimento de carga,
detrás de una tapa.
Page 224 of 277

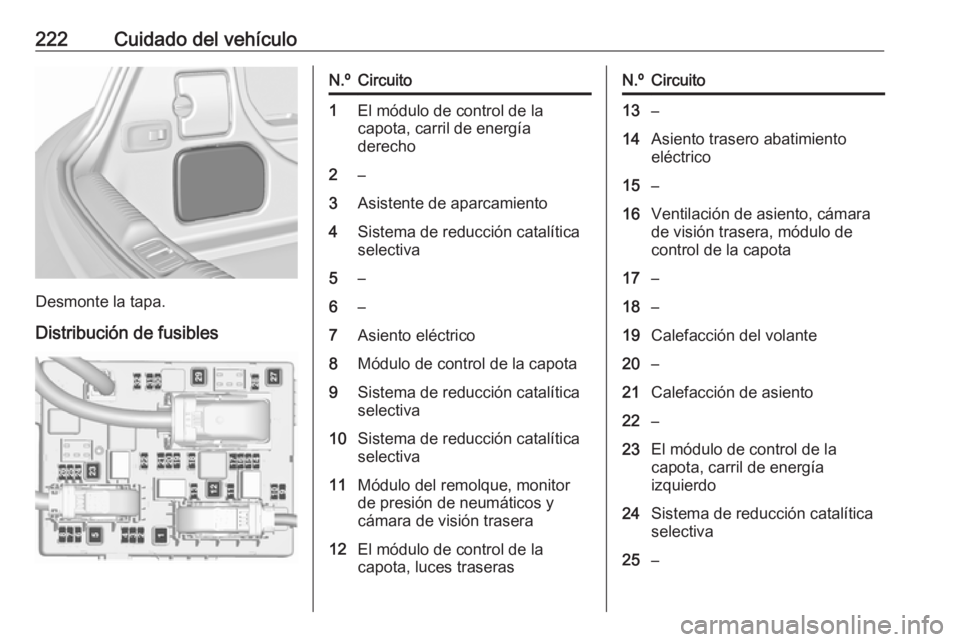

222Cuidado del vehículo
Desmonte la tapa.
Distribución de fusibles
N.ºCircuito1El módulo de control de la
capota, carril de energía
derecho2–3Asistente de aparcamiento4Sistema de reducción catalítica
selectiva5–6–7Asiento eléctrico8Módulo de control de la capota9Sistema de reducción catalítica
selectiva10Sistema de reducción catalítica
selectiva11Módulo del remolque, monitor
de presión de neumáticos y
cámara de visión trasera12El módulo de control de la
capota, luces traserasN.ºCircuito13–14Asiento trasero abatimiento
eléctrico15–16Ventilación de asiento, cámara
de visión trasera, módulo de
control de la capota17–18–19Calefacción del volante20–21Calefacción de asiento22–23El módulo de control de la
capota, carril de energía
izquierdo24Sistema de reducción catalítica
selectiva25–
