2016 OPEL ASTRA K Instrukcja obsługi (in Polish)

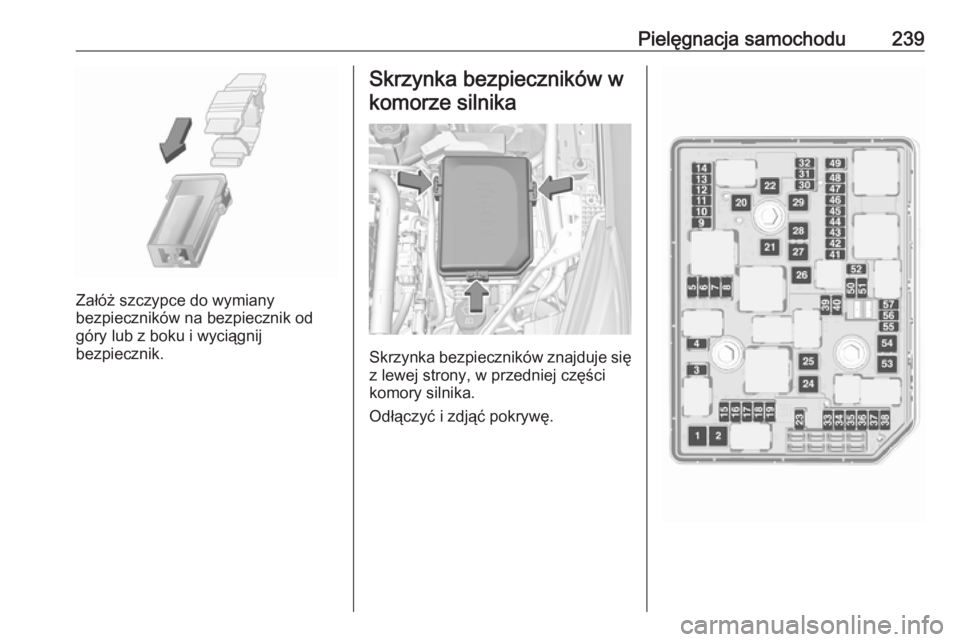

Pielęgnacja samochodu239
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.

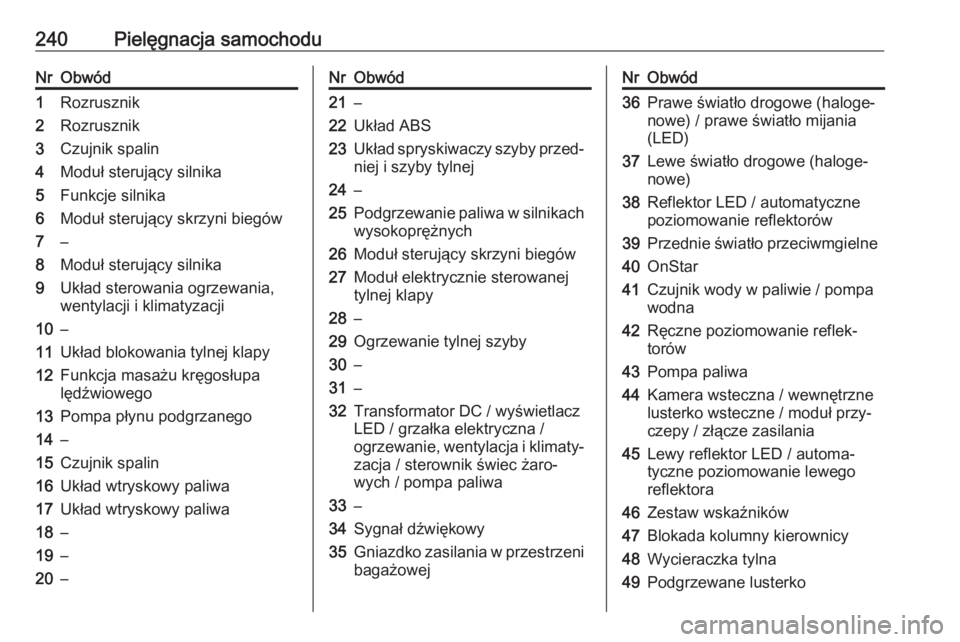

240Pielęgnacja samochoduNrObwód1Rozrusznik2Rozrusznik3Czujnik spalin4Moduł sterujący silnika5Funkcje silnika6Moduł sterujący skrzyni biegów7–8Moduł sterujący silnika9Układ sterowania ogrzewania,
wentylacji i klimatyzacji10–11Układ blokowania tylnej klapy12Funkcja masażu kręgosłupa
lędźwiowego13Pompa płynu podgrzanego14–15Czujnik spalin16Układ wtryskowy paliwa17Układ wtryskowy paliwa18–19–20–NrObwód21–22Układ ABS23Układ spryskiwaczy szyby przed‐ niej i szyby tylnej24–25Podgrzewanie paliwa w silnikach
wysokoprężnych26Moduł sterujący skrzyni biegów27Moduł elektrycznie sterowanej
tylnej klapy28–29Ogrzewanie tylnej szyby30–31–32Transformator DC / wyświetlacz
LED / grzałka elektryczna /
ogrzewanie, wentylacja i klimaty‐
zacja / sterownik świec żaro‐
wych / pompa paliwa33–34Sygnał dźwiękowy35Gniazdko zasilania w przestrzeni
bagażowejNrObwód36Prawe światło drogowe (haloge‐
nowe) / prawe światło mijania
(LED)37Lewe światło drogowe (haloge‐
nowe)38Reflektor LED / automatyczne
poziomowanie reflektorów39Przednie światło przeciwmgielne40OnStar41Czujnik wody w paliwie / pompa
wodna42Ręczne poziomowanie reflek‐
torów43Pompa paliwa44Kamera wsteczna / wewnętrzne
lusterko wsteczne / moduł przy‐
czepy / złącze zasilania45Lewy reflektor LED / automa‐
tyczne poziomowanie lewego
reflektora46Zestaw wskaźników47Blokada kolumny kierownicy48Wycieraczka tylna49Podgrzewane lusterko

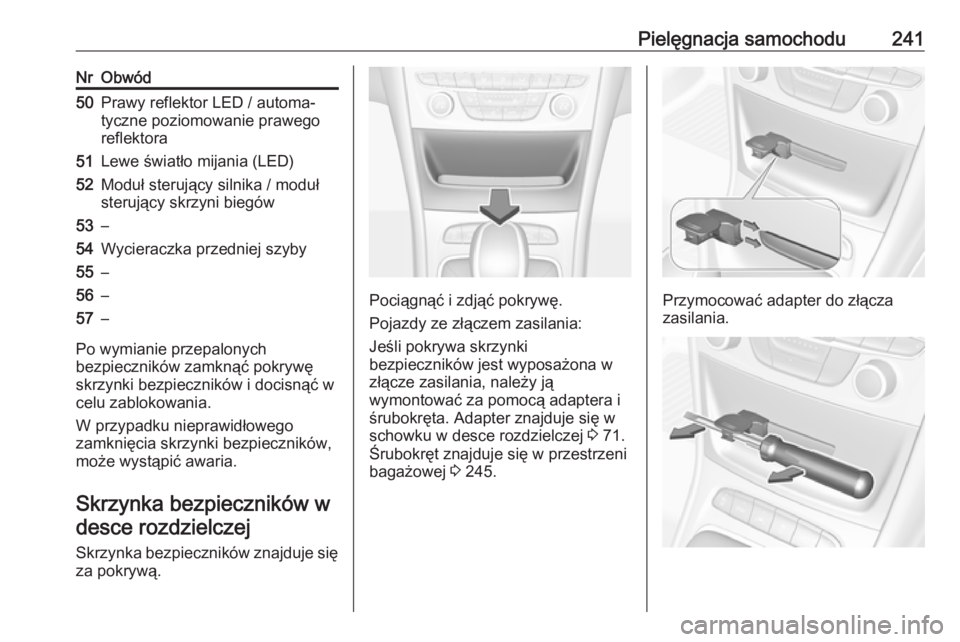

Pielęgnacja samochodu241NrObwód50Prawy reflektor LED / automa‐
tyczne poziomowanie prawego
reflektora51Lewe światło mijania (LED)52Moduł sterujący silnika / moduł
sterujący skrzyni biegów53–54Wycieraczka przedniej szyby55–56–57–
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się
za pokrywą.
Pociągnąć i zdjąć pokrywę.
Pojazdy ze złączem zasilania:
Jeśli pokrywa skrzynki
bezpieczników jest wyposażona w
złącze zasilania, należy ją
wymontować za pomocą adaptera i śrubokręta. Adapter znajduje się w
schowku w desce rozdzielczej 3 71.
Śrubokręt znajduje się w przestrzeni
bagażowej 3 245.Przymocować adapter do złącza
zasilania.

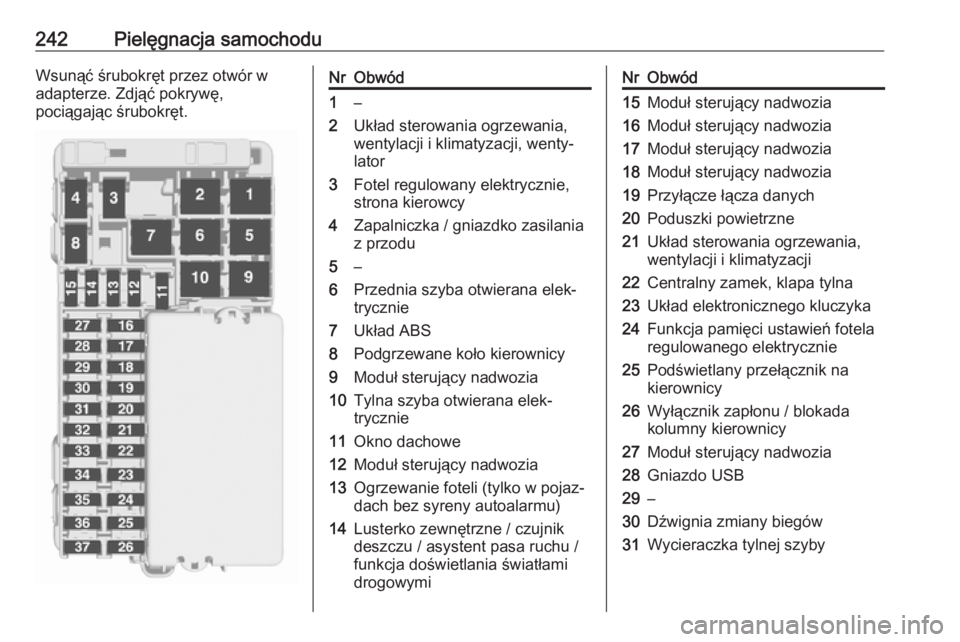

242Pielęgnacja samochoduWsunąć śrubokręt przez otwór w
adapterze. Zdjąć pokrywę,
pociągając śrubokręt.NrObwód1–2Układ sterowania ogrzewania,
wentylacji i klimatyzacji, wenty‐
lator3Fotel regulowany elektrycznie,
strona kierowcy4Zapalniczka / gniazdko zasilania
z przodu5–6Przednia szyba otwierana elek‐
trycznie7Układ ABS8Podgrzewane koło kierownicy9Moduł sterujący nadwozia10Tylna szyba otwierana elek‐
trycznie11Okno dachowe12Moduł sterujący nadwozia13Ogrzewanie foteli (tylko w pojaz‐
dach bez syreny autoalarmu)14Lusterko zewnętrzne / czujnik
deszczu / asystent pasa ruchu /
funkcja doświetlania światłami
drogowymiNrObwód15Moduł sterujący nadwozia16Moduł sterujący nadwozia17Moduł sterujący nadwozia18Moduł sterujący nadwozia19Przyłącze łącza danych20Poduszki powietrzne21Układ sterowania ogrzewania,
wentylacji i klimatyzacji22Centralny zamek, klapa tylna23Układ elektronicznego kluczyka24Funkcja pamięci ustawień fotela
regulowanego elektrycznie25Podświetlany przełącznik na
kierownicy26Wyłącznik zapłonu / blokada
kolumny kierownicy27Moduł sterujący nadwozia28Gniazdo USB29–30Dźwignia zmiany biegów31Wycieraczka tylnej szyby

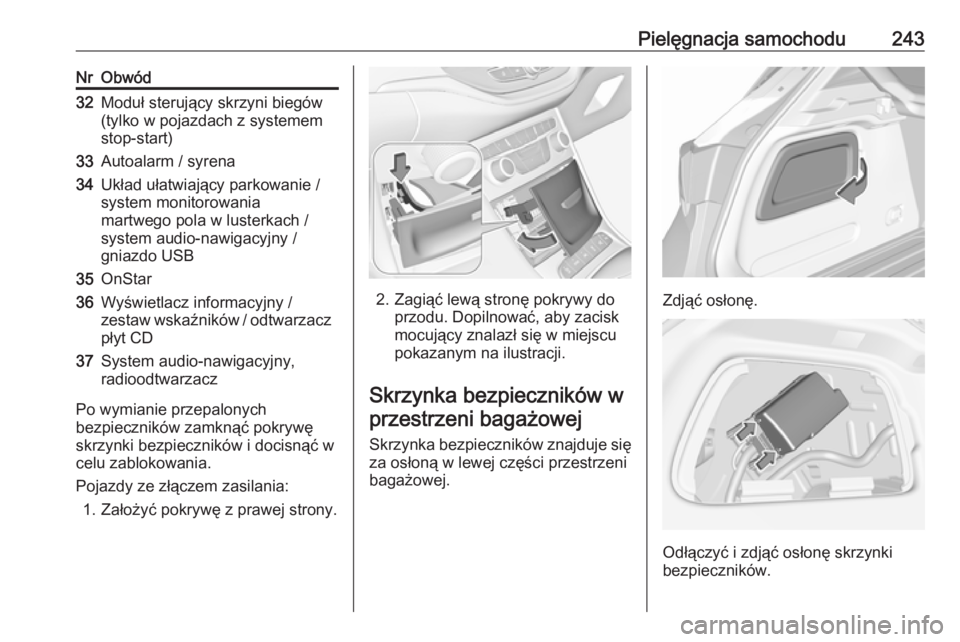

Pielęgnacja samochodu243NrObwód32Moduł sterujący skrzyni biegów
(tylko w pojazdach z systemem
stop-start)33Autoalarm / syrena34Układ ułatwiający parkowanie /
system monitorowania
martwego pola w lusterkach /
system audio-nawigacyjny /
gniazdo USB35OnStar36Wyświetlacz informacyjny /
zestaw wskaźników / odtwarzacz
płyt CD37System audio-nawigacyjny,
radioodtwarzacz
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
Pojazdy ze złączem zasilania: 1. Założyć pokrywę z prawej strony.
2. Zagiąć lewą stronę pokrywy do przodu. Dopilnować, aby zacisk
mocujący znalazł się w miejscu
pokazanym na ilustracji.
Skrzynka bezpieczników w przestrzeni bagażowej
Skrzynka bezpieczników znajduje się za osłoną w lewej części przestrzeni
bagażowej.Zdjąć osłonę.
Odłączyć i zdjąć osłonę skrzynki
bezpieczników.

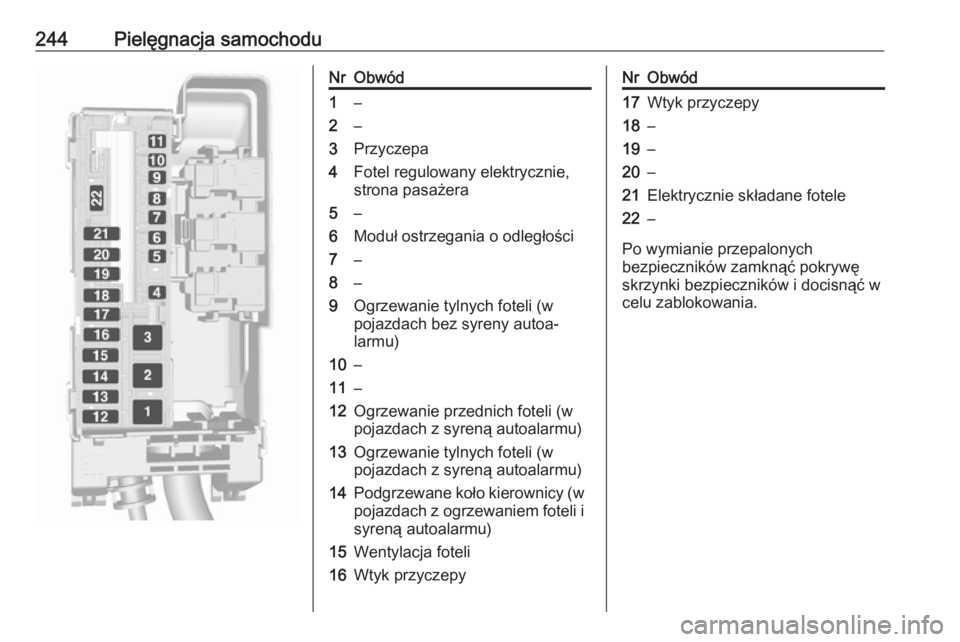

244Pielęgnacja samochoduNrObwód1–2–3Przyczepa4Fotel regulowany elektrycznie,
strona pasażera5–6Moduł ostrzegania o odległości7–8–9Ogrzewanie tylnych foteli (w
pojazdach bez syreny autoa‐
larmu)10–11–12Ogrzewanie przednich foteli (w
pojazdach z syreną autoalarmu)13Ogrzewanie tylnych foteli (w
pojazdach z syreną autoalarmu)14Podgrzewane koło kierownicy (w pojazdach z ogrzewaniem foteli i
syreną autoalarmu)15Wentylacja foteli16Wtyk przyczepyNrObwód17Wtyk przyczepy18–19–20–21Elektrycznie składane fotele22–
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.

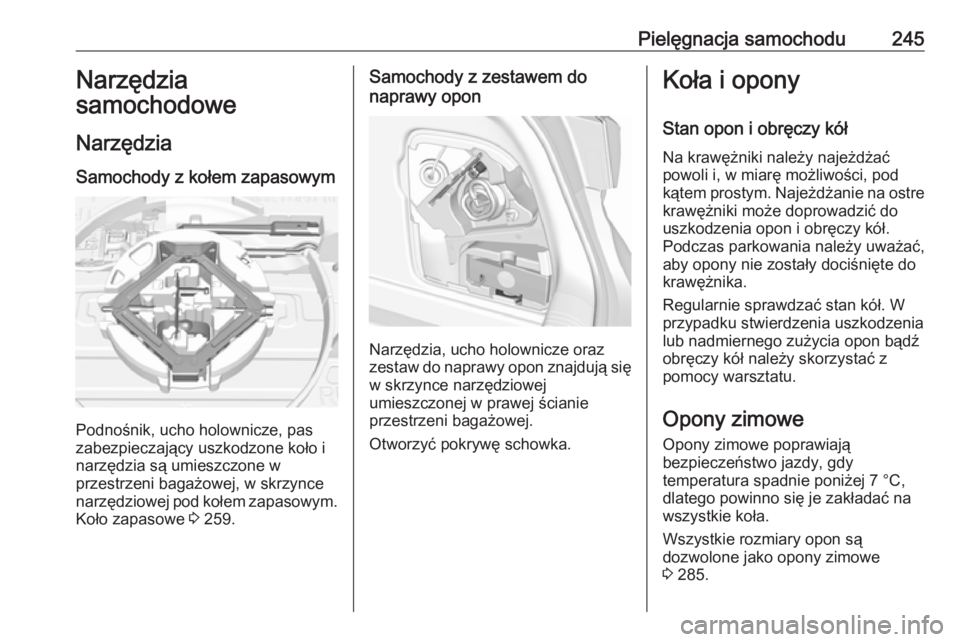

Pielęgnacja samochodu245Narzędzia
samochodowe
Narzędzia Samochody z kołem zapasowym
Podnośnik, ucho holownicze, pas
zabezpieczający uszkodzone koło i
narzędzia są umieszczone w
przestrzeni bagażowej, w skrzynce
narzędziowej pod kołem zapasowym.
Koło zapasowe 3 259.
Samochody z zestawem do
naprawy opon
Narzędzia, ucho holownicze oraz
zestaw do naprawy opon znajdują się w skrzynce narzędziowej
umieszczonej w prawej ścianie
przestrzeni bagażowej.
Otworzyć pokrywę schowka.
Koła i opony
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C, dlatego powinno się je zakładać na
wszystkie koła.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 285.

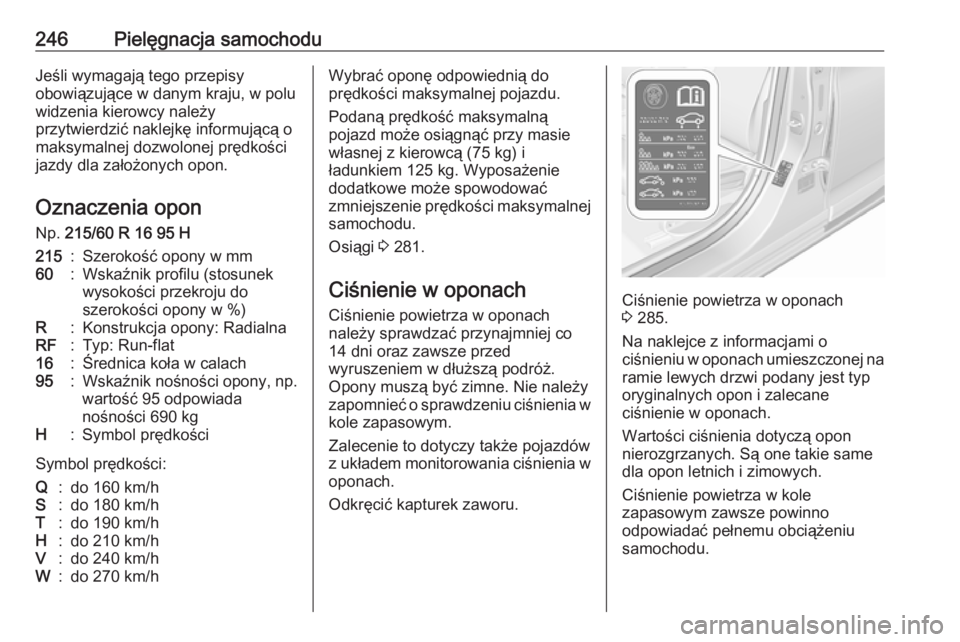

246Pielęgnacja samochoduJeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Oznaczenia opon Np. 215/60 R 16 95 H215:Szerokość opony w mm60:Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:Konstrukcja opony: RadialnaRF:Typ: Run-flat16:Średnica koła w calach95:Wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgH:Symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/hWybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Osiągi 3 281.
Ciśnienie w oponach Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym.
Zalecenie to dotyczy także pojazdów
z układem monitorowania ciśnienia w oponach.
Odkręcić kapturek zaworu.
Ciśnienie powietrza w oponach
3 285.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie lewych drzwi podany jest typ
oryginalnych opon i zalecane
ciśnienie w oponach.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
