2016 OPEL ASTRA J Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

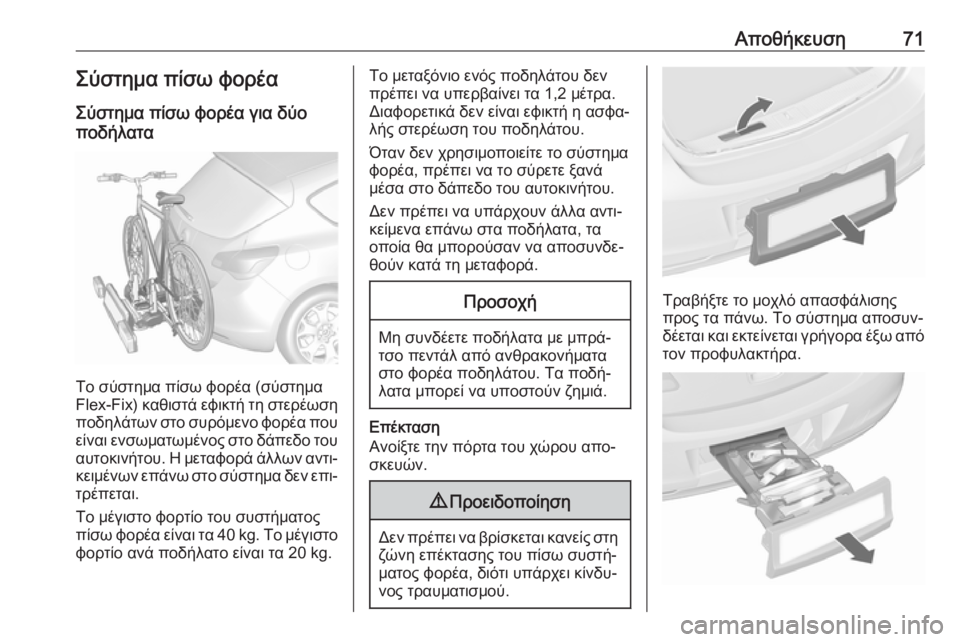

Αποθήκευση71Σύστημα πίσω φορέαΣύστημα πίσω φορέα για δύο
ποδήλατα
Το σύστημα πίσω φορέα (σύστημα
Flex-Fix) καθιστά εφικτή τη στερέωση ποδηλάτων στο συρόμενο φορέα που
είναι ενσωματωμένος στο δάπεδο του
αυτοκινήτου. Η μεταφορά άλλων αντι‐ κειμένων επάνω στο σύστημα δεν επι‐
τρέπεται.
Το μέγιστο φορτίο του συστήματος
πίσω φορέα είναι τα 40 kg. Το μέγιστο φορτίο ανά ποδήλατο είναι τα 20 kg.
Το μεταξόνιο ενός ποδηλάτου δεν
πρέπει να υπερβαίνει τα 1,2 μέτρα.
Διαφορετικά δεν είναι εφικτή η ασφα‐
λής στερέωση του ποδηλάτου.
Όταν δεν χρησιμοποιείτε το σύστημα
φορέα, πρέπει να το σύρετε ξανά
μέσα στο δάπεδο του αυτοκινήτου.
Δεν πρέπει να υπάρχουν άλλα αντι‐
κείμενα επάνω στα ποδήλατα, τα
οποία θα μπορούσαν να αποσυνδε‐
θούν κατά τη μεταφορά.Προσοχή
Μη συνδέετε ποδήλατα με μπρά‐
τσο πεντάλ από ανθρακονήματα
στο φορέα ποδηλάτου. Τα ποδή‐
λατα μπορεί να υποστούν ζημιά.
Επέκταση
Ανοίξτε την πόρτα του χώρου απο‐
σκευών.
9 Προειδοποίηση
Δεν πρέπει να βρίσκεται κανείς στη
ζώνη επέκτασης του πίσω συστή‐
ματος φορέα, διότι υπάρχει κίνδυ‐
νος τραυματισμού.
Τραβήξτε το μοχλό απασφάλισης προς τα πάνω. Το σύστημα αποσυν‐
δέεται και εκτείνεται γρήγορα έξω από τον προφυλακτήρα.

72ΑποθήκευσηΤραβήξτε τέρμα έξω το σύστημα του
πίσω φορέα, μέχρι να το ακούσετε να
ασφαλίζει.
Βεβαιωθείτε ότι το σύστημα του πίσω φορέα δεν μετακινείται προς τα μέσα
ακόμη κι αν το πιέσετε, χωρίς να τρα‐
βήξετε ξανά το μοχλό απασφάλισης9 Προειδοποίηση
Η τοποθέτηση αντικειμένων στο
σύστημα πίσω φορέα επιτρέπεται
μόνο εάν το σύστημα έχει συνδεθεί σωστά. Εάν το πίσω σύστημα φο‐
ρέα δεν συνδέεται σωστά, μην το‐
ποθετείτε αντικείμενα στο σύστημα και σύρετε το σύστημα προς ταπίσω. Απευθυνθείτε σε ένα συνερ‐
γείο.
Τοποθετήστε τα πίσω φώτα
Πρώτα αφαιρέστε το πίσω ( 1) και στη
συνέχεια το μπροστινό ( 2) πίσω φως
από τις υποδοχές.
Ανοίξτε εντελώς το στήριγμα του λα‐
μπτήρα στην πίσω πλευρά του πίσω
φωτός.
Σπρώξτε προς τα κάτω το μοχλό σύ‐
σφιξης και σπρώξτε το στήριγμα του
λαμπτήρα στην ασφάλεια μέχρι να
ασφαλίσει.
Πραγματοποιήστε αυτή τη διαδικασία
και για τα δύο πίσω φώτα.

Αποθήκευση73
Ελέγξτε τη θέση του καλωδίου και του
φωτός για να βεβαιωθείτε ότι έχουν
τοποθετηθεί σωστά και ότι έχουν στε‐
ρεωθεί.
Ασφαλίστε το σύστημα του πίσω
φορέα
Περιστρέψτε πρώτα το δεξιό μοχλό
σύσφιξης ( 1), και κατόπιν τον αρι‐
στερό μοχλό σύσφιξης ( 2), μέχρι να
γίνει αισθητή η αντίσταση.
Το σύστημα πίσω φορέα ασφαλίζει όταν οι μοχλοί σύσφιξης περιστρα‐
φούν κατά 50° περίπου. Διαφορετικά
δεν μπορεί να διασφαλιστεί η ομαλή
λειτουργία του.
Επισήμανση
Κλείστε την πόρτα χώρου απο‐ σκευών.

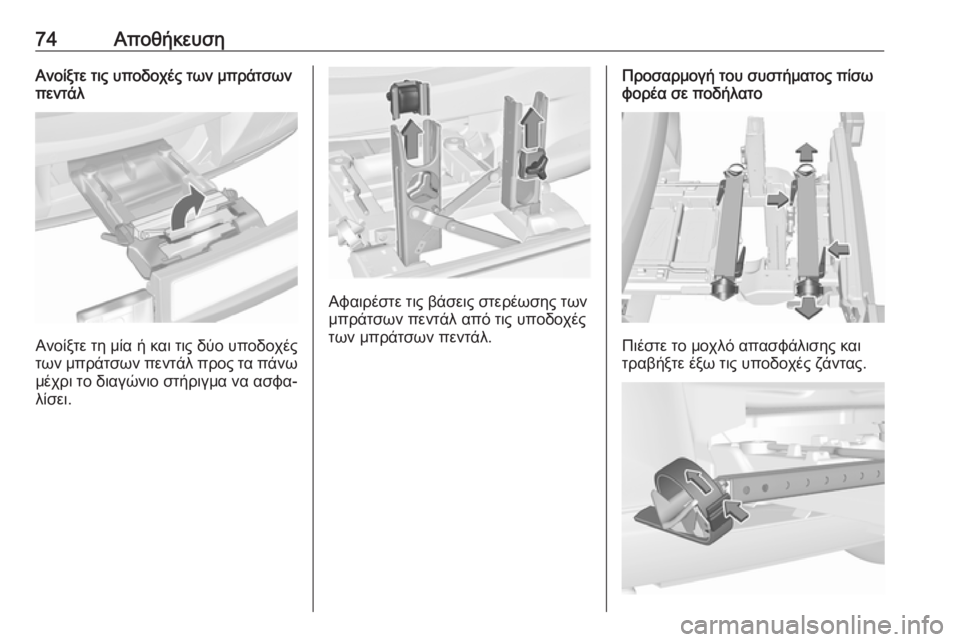

74ΑποθήκευσηΑνοίξτε τις υποδοχές των μπράτσων
πεντάλ
Ανοίξτε τη μία ή και τις δύο υποδοχές
των μπράτσων πεντάλ προς τα πάνω μέχρι το διαγώνιο στήριγμα να ασφα‐
λίσει.
Αφαιρέστε τις βάσεις στερέωσης των
μπράτσων πεντάλ από τις υποδοχές
των μπράτσων πεντάλ.
Προσαρμογή του συστήματος πίσω
φορέα σε ποδήλατο
Πιέστε το μοχλό απασφάλισης και
τραβήξτε έξω τις υποδοχές ζάντας.

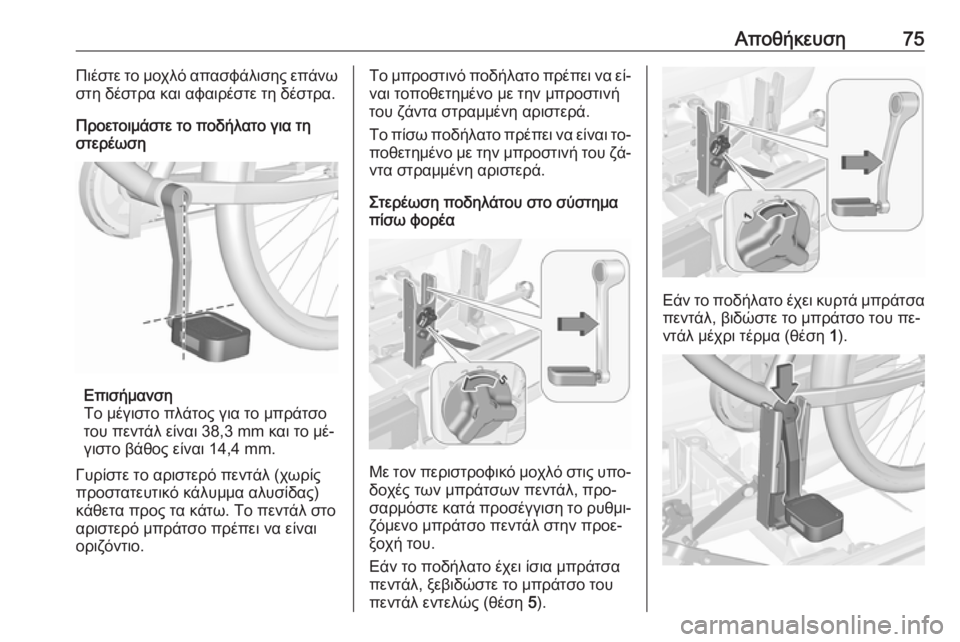

Αποθήκευση75Πιέστε το μοχλό απασφάλισης επάνω
στη δέστρα και αφαιρέστε τη δέστρα.
Προετοιμάστε το ποδήλατο για τη
στερέωση
Επισήμανση
Το μέγιστο πλάτος για το μπράτσο
του πεντάλ είναι 38,3 mm και το μέ‐
γιστο βάθος είναι 14,4 mm.
Γυρίστε το αριστερό πεντάλ (χωρίς
προστατευτικό κάλυμμα αλυσίδας)
κάθετα προς τα κάτω. Το πεντάλ στο
αριστερό μπράτσο πρέπει να είναι
οριζόντιο.
Το μπροστινό ποδήλατο πρέπει να εί‐ ναι τοποθετημένο με την μπροστινή
του ζάντα στραμμένη αριστερά.
Το πίσω ποδήλατο πρέπει να είναι το‐ ποθετημένο με την μπροστινή του ζά‐
ντα στραμμένη αριστερά.
Στερέωση ποδηλάτου στο σύστημα
πίσω φορέα
Με τον περιστροφικό μοχλό στις υπο‐
δοχές των μπράτσων πεντάλ, προ‐
σαρμόστε κατά προσέγγιση το ρυθμι‐
ζόμενο μπράτσο πεντάλ στην προε‐
ξοχή του.
Εάν το ποδήλατο έχει ίσια μπράτσα πεντάλ, ξεβιδώστε το μπράτσο του
πεντάλ εντελώς (θέση 5).
Εάν το ποδήλατο έχει κυρτά μπράτσα
πεντάλ, βιδώστε το μπράτσο του πε‐
ντάλ μέχρι τέρμα (θέση 1).

76ΑποθήκευσηΤοποθετήστε το ποδήλατο. Το μπρά‐
τσο του πεντάλ σε αυτή την περί‐
πτωση πρέπει να τοποθετηθεί στο
άνοιγμα της υποδοχής των μπρά‐
τσων πεντάλ όπως φαίνεται στην ει‐
κόνα.Προσοχή
Βεβαιωθείτε ότι το πεντάλ δεν έρ‐
χεται σε επαφή με την επιφάνεια
του πίσω φορέα. Διαφορετικά, η
μεσαία τριβή μπορεί να υποστεί
ζημιά κατά τη μεταφορά.
Εισάγετε τη βάση στερέωσης του
μπράτσου πεντάλ στην εξωτερική
ράγα κάθε υποδοχής μπράτσων πε‐
ντάλ από την πάνω πλευρά και σύ‐
ρετέ την προς τα κάτω, μέχρι να φτά‐
σει τουλάχιστον κάτω από την
εγκοπή.
Συνδέστε το μπράτσο του πεντάλ πε‐
ριστρέφοντας τη ρυθμιστική βίδα στη
βάση στερέωσης του μπράτσου πε‐
ντάλ.
Τοποθετήστε τις υποδοχές ζάντας
έτσι, ώστε το ποδήλατο να είναι σχε‐
δόν σε οριζόντια θέση. Σε αυτή την
περίπτωση, η απόσταση ανάμεσα
στα πεντάλ και την πόρτα του χώρου
αποσκευών πρέπει να είναι τουλάχι‐
στον 5 cm.
Και τα δύο ελαστικά του ποδηλάτου
πρέπει να βρίσκονται μέσα στις υπο‐
δοχές ζάντας.
Προσοχή
Βεβαιωθείτε ότι οι εσοχές για τους
τροχούς έχουν τραβηχθεί έξω, όσο
χρειάζεται, για να τοποθετηθούν

Αποθήκευση77και τα δύο ελαστικά του ποδηλά‐
του στις εσοχές. Σε αντίθετη περί‐
πτωση δεν διασφαλίζεται η οριζό‐
ντια τοποθέτηση του ποδηλάτου. Παράβλεψη μπορεί να οδηγήσεισε ζημιά στους τροχούς του ποδη‐
λάτου από καυτά καυσαέρια.
Ευθυγραμμίστε το ποδήλατο με τον
κατακόρυφο άξονα του αυτοκινήτου: Λασκάρετε ελαφρά το σημείο στερέω‐ σης του πεντάλ.
Τοποθετήστε το ποδήλατο όρθιο,
χρησιμοποιώντας τον περιστροφικό
μοχλό στην υποδοχή των μπράτσων
πεντάλ.
Εάν το ένα ποδήλατο εμποδίζει το
άλλο, μπορείτε να προσαρμόσετε τις
σχετικές θέσεις των ποδηλάτων ρυθ‐
μίζοντας τις υποδοχές ζάντας και τον περιστροφικό μοχλό στην υποδοχή
των μπράτσων πεντάλ μέχρι τα πο‐
δήλατα να μην έρχονται σε επαφή με‐
ταξύ τους. Βεβαιωθείτε ότι υπάρχει
αρκετή απόσταση από το όχημα.
Σφίξτε τη βίδα στερέωσης για τη βάση
της μεσαίας τριβής των πεντάλ μέχρι
τέρμα με το χέρι.
Στερεώστε και τους δύο τροχούς του
ποδηλάτου στις υποδοχές ζάντας,
χρησιμοποιώντας τους ιμάντες συ‐
γκράτησης.
Ελέγξτε το ποδήλατο για να βεβαιω‐
θείτε ότι έχει στερεωθεί καλά.Προσοχή
Βεβαιωθείτε ότι το διάκενο ανά‐
μεσα στο ποδήλατο και το όχημα
είναι τουλάχιστον 5 cm. Εάν χρεια‐ στεί, λασκάρετε το τιμόνι και γυρί‐
στε το στο πλάι.
Οι ρυθμίσεις για τις υποδοχές ζάντας
και στον περιστροφικό μοχλό στην
υποδοχή των μπράτσων πεντάλ πρέ‐ πει να σημειώνονται και να φυλάσσο‐
νται για κάθε ποδήλατο. Με τη σωστή
εκ των προτέρων ρύθμιση, η επανα‐
τοποθέτηση του ποδηλάτου γίνεται
ευκολότερα.

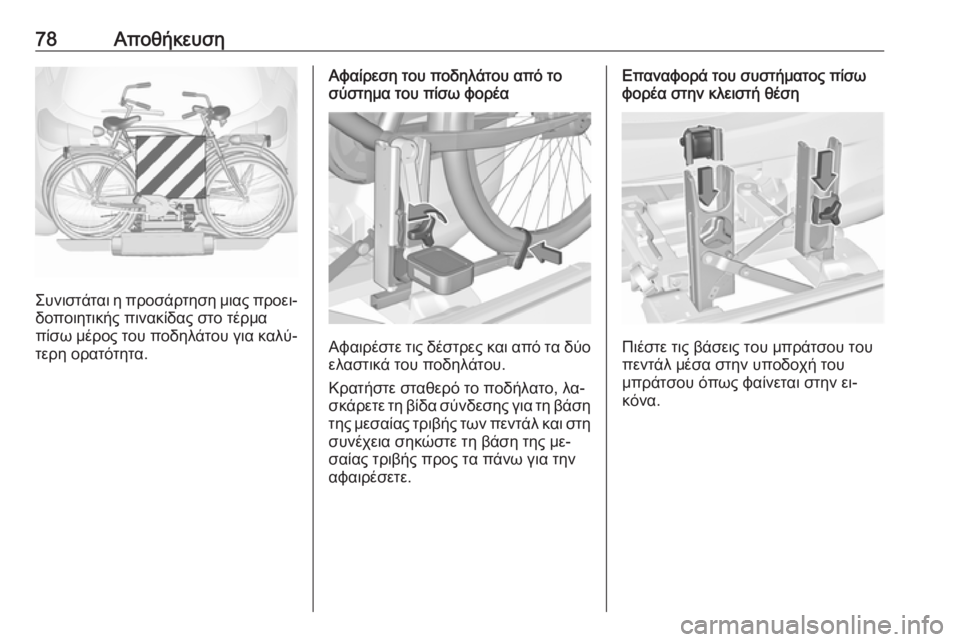

78Αποθήκευση
Συνιστάται η προσάρτηση μιας προει‐δοποιητικής πινακίδας στο τέρμα
πίσω μέρος του ποδηλάτου για καλύ‐
τερη ορατότητα.
Αφαίρεση του ποδηλάτου από το
σύστημα του πίσω φορέα
Αφαιρέστε τις δέστρες και από τα δύο
ελαστικά του ποδηλάτου.
Κρατήστε σταθερό το ποδήλατο, λα‐
σκάρετε τη βίδα σύνδεσης για τη βάση
της μεσαίας τριβής των πεντάλ και στη
συνέχεια σηκώστε τη βάση της με‐
σαίας τριβής προς τα πάνω για την
αφαιρέσετε.
Επαναφορά του συστήματος πίσω
φορέα στην κλειστή θέση
Πιέστε τις βάσεις του μπράτσου του
πεντάλ μέσα στην υποδοχή του
μπράτσου όπως φαίνεται στην ει‐
κόνα.
