Portaobjetos63
5. Además, fije las dos ruedas de labicicleta trasera a los alojamien‐
tos con las cintas de sujeción.
Se recomienda colocar una señal de advertencia en la bicicleta trasera
para aumentar la visibilidad.
Plegado del portabicicletas trasero
hacia atrás
El portabicicletas trasero se puede
plegar hacia atrás para acceder al
compartimento de carga.
● Sin el adaptador fijado:
Empuje la palanca (1) para de‐
senclavar y sujete.
Tire del portabicicletas (2) hacia
atrás para plegar el portabicicle‐
tas trasero.
● Con el adaptador fijado:
9 Advertencia
Tenga cuidado al soltar el portabi‐
cicletas trasero, ya que se incli‐
nará hacia atrás. Hay riesgo de le‐
siones.
Sujete el cuadro (1) de la bici‐
cleta trasera con una mano y tire del lazo (2) para desenclavar.
Sujete la bicicleta trasera con las dos manos y pliegue el portabici‐cletas hacia atrás.
Para aumentar la visibilidad, las luces traseras del vehículo se encienden
cuando se pliega el portabicicletas.
9 Advertencia
Cuando pliegue de nuevo el por‐
tabicicletas hacia delante, asegú‐
rese de que el sistema está bien
fijado.

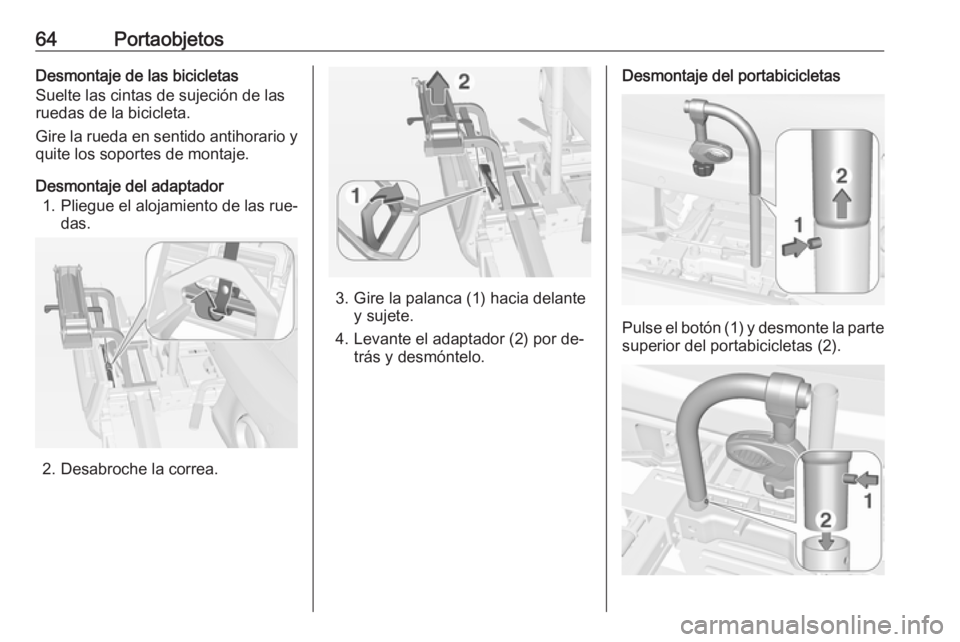

64PortaobjetosDesmontaje de las bicicletas
Suelte las cintas de sujeción de las
ruedas de la bicicleta.
Gire la rueda en sentido antihorario y quite los soportes de montaje.
Desmontaje del adaptador 1. Pliegue el alojamiento de las rue‐ das.
2. Desabroche la correa.
3. Gire la palanca (1) hacia delante y sujete.
4. Levante el adaptador (2) por de‐ trás y desmóntelo.
Desmontaje del portabicicletas
Pulse el botón (1) y desmonte la partesuperior del portabicicletas (2).

Portaobjetos65Pulse el botón (1) y vuelva a montar
el portabicicletas (2).
Coloque el soporte de montaje como
se muestra en la ilustración.
Gire el mango (1) hacia el lado para desenclavar y levantar el portabici‐
cletas (2).
Pliegue el portabicicletas hacia atrás
y luego empújelo hacia delante hasta que se detenga (1).
Empuje hacia abajo la parte posterior
del portabicicletas (2).
Plegado del alojamiento de las
ruedas
Pliegue el alojamiento de las ruedas.
Apriete la correa.Guarde las cintas de sujeción correc‐ tamente.
Desbloqueo del portabicicletas
trasero

66PortaobjetosMueva las dos palancas de fijación
hacia dentro todo lo que se pueda.
Apriete la correa.
Plegado de las luces traseras
Primero mueva las luces traseras (1)
hacia delante todo lo que se pueda.
Luego gire las bisagras (2) hacia de‐ lante todo lo que se pueda.
Pliegue la luz de la matrícula
Pliegue la luz de la matrícula hacia
delante.
Retraer el portabicicletas trasero
Atención
Asegúrese de que todas las pie‐
zas plegables, como los aloja‐
mientos de las ruedas o los sopor‐ tes de montaje, estén bien guar‐
dados. En caso contrario, el por‐
tabicicletas trasero podría da‐
ñarse al intentar recogerlo.
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el sis‐
tema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
La palanca de desbloqueo debe vol‐
ver a su posición original.
9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.

Portaobjetos67Compartimento de
carga
El respaldo del asiento trasero está
dividido en dos partes. Se pueden
abatir ambas partes por separado.
Ampliación del compartimento de
carga
Desmonte la cubierta del comparti‐
mento de carga si es necesario.
Mantenga pulsado el resorte para ba‐
jar el reposacabezas.Inserte la lengüeta del cinturón de se‐ guridad en el alojamiento lateral para
proteger el cinturón de posibles da‐
ños.
Tire de la correa de uno o ambos res‐ paldos y abata los respaldos sobre la
banqueta de asiento.
Para enderezarlos, levante los res‐
paldos hasta la posición vertical y
deje que enclaven audiblemente.
Los respaldos están bien enclavados cuando no se ven las marcas rojas en
ambas correas.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados fir‐
memente en su posición. Si no lo hace, se pueden producir lesiones personales o daños en la carga o
el vehículo en caso de frenazo
brusco o colisión.
Gancho para bolsas
Utilice el gancho en la pared lateral
derecha del compartimento de carga
para colgar bolsas. Carga máxima:
5 kg.

68PortaobjetosPortaobjetos trasero
Caja portaobjetos
En el compartimento de carga se en‐ cuentra una caja portaobjetos que
puede cerrarse. La tapa puede blo‐
quearse girando el mando. Debe es‐
tar bloqueada durante la conducción.
Para abrirla, desbloquee y levante la
tapa.
Para extraer la tapa, ábrala y deslí‐
cela lateralmente hacia la izquierda.
La caja puede dividirse con un sepa‐
rador.
La tapa de la caja portaobjetos puede cargarse con 20 kg como máximo.
Desmontaje
Para poder acceder al equipo de re‐
paración de averías de emergencia o
para sustituir la bombilla de las luces
traseras, es necesario desmontar la
caja portaobjetos:
● Desmonte la cubierta del com‐ partimento de carga 3 68.
● Abata los respaldos traseros 3 67.● Abra la caja portaobjetos.
● Gire los ganchos de bloqueo de
ambos laterales hacia atrás y
presione las argollas en los alo‐
jamientos.
● Levante la caja portaobjetos y colóquela sobre los respaldos
abatidos.
● Extraiga la caja portaobjetos del compartimento de carga.
Montaje ● Coloque la caja portaobjetos so‐ bre los respaldos abatidos.
● Baje la caja portaobjetos en el compartimento de carga.
● Abra la caja portaobjetos.
● Levante las argollas de ambos laterales y gire los ganchos de
bloqueo hacia delante para fijar
la caja a las argollas.
● Levante los respaldos traseros y coloque la cubierta del comparti‐
mento de carga.
● Guarde el maletín con el juego de
reparación de neumáticos en una
cámara de la caja portaobjetos.
● Cierre y bloquee la tapa.
Cubierta del compartimento de carga
No coloque ningún objeto sobre la cu‐ bierta.

Portaobjetos69Apertura
Levante la cubierta por el extremo tra‐sero. Se enclava casi en posición ver‐
tical. Se puede abrir más. Para ce‐
rrarla, baje la cubierta más allá del
punto de enclavamiento.
Desmontaje
Presione la cubierta hacia arriba a la
izquierda y derecha desde la parte in‐ ferior y desmonte.
Abrocharse el cinturón
Enclave la cubierta insertándola en
las guías en ambos lados.
Cubierta del portaobjetos
del maletero
Cubierta del piso trasero
Levante la cubierta del piso trasero
para poder acceder al equipo de re‐
paración de averías de emergencia.
Herramientas 3 196.
Cubierta del subwoofer Levante la parte trasera de la cubiertapara acceder al triángulo de adver‐
tencia.
Al cerrar la cubierta del piso, asegú‐
rese de fijarla con el cierre de velcro.

70PortaobjetosDesmontaje
Extraiga la cubierta del piso para po‐
der acceder al equipo de reparación de averías de emergencia y la susti‐
tución de la bombilla de las luces tra‐
seras:
● Levante y pliegue la parte trasera
hacia delante.
● Extraiga la cubierta hacia atrás, se levantará un poco mediante
una guía.
● Desmonte la cubierta del com‐ partimento de carga.
Para acceder a la tapa derecha en elcompartimento de carga (por ejem‐plo, para la sustitución de bombillas),
pliegue el respaldo trasero derecho y extraiga la caja de herramientas que
hay junto al subwoofer.
Sustitución de bombillas 3 186.
Montaje ● Monte la caja de herramientas si se desmontó.
● Coloque la cubierta del piso en el
compartimento de carga.● Mueva la cubierta del piso lenta‐ mente hacia delante procurando
que los pernos guía encajen en
las fijaciones del compartimento
de carga y deje que la cubierta
del piso baje a su posición.
● Cierre la cubierta del piso ple‐ gando la parte superior hacia
atrás, y fíjela con el cierre de
velcro.
● Pliegue los respaldos traseros.
