Cuidado del vehículo191Panel de luz estelarHaga cambiar las bombillas en un ta‐
ller.
Iluminación del tablero deinstrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐ hículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, detrás del conmutadorde las luces; en los vehículos con
volante a la derecha, detrás de la guantera.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Hay tres tipos diferentes de fusibles
en el vehículo.

192Cuidado del vehículoDependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No
sustituya el fusible hasta que se sub‐
sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la
parte superior de los diversos tipos de
fusibles correspondiente y extraiga el fusible.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición
vertical tirando hacia arriba.

Cuidado del vehículo193N.ºCircuito1–2Interruptor del retrovisor exterior3Módulo de control de la carro‐
cería4Techo solar abatible/Módulo de
control del chasis5ABS6Luz de circulación diurna
izquierda7–8Módulo de control de la carro‐
cería9Sensor de la batería del vehículo10Nivelación de faros/TPMS/
Techo solar abatible11Limpialuneta12Desempañador de la luneta13Luz de circulación diurna
derechaN.ºCircuito14Desempañador de los retrovi‐
sores15–16Módulo de control del chasis/
Sistema LPG17Retrovisor interior18Módulo de control del motor19Bomba de combustible20–21Bobina de la inyección22–23Sistema de inyección24Sistema lavaparabrisas25Sistema de iluminación26Módulo de control del motor27–28Módulo de control del motor29Módulo de control del motorN.ºCircuito30–31Faro izquierdo32Faro derecho33Módulo de control del motor34Bocina35Embrague36–

194Cuidado del vehículoN.ºCircuito1Bomba del ABS2Limpiaparabrisas3Ventilador4Tablero de instrumentos5–6–7Bomba de vacío eléctrica8Ventilador de refrigeración, baja9Ventilador de refrigeración, alta10Ventilador de refrigeración/
Bomba de vacío eléctrica11Motor de arranque
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
La caja de fusibles está detrás del
conmutador de las luces en el tablero
de instrumentos.
Sujete la manilla, luego tire y saque el conmutador de las luces.

Cuidado del vehículo195N.ºCircuito1–2–3Elevalunas eléctricos4Transformador de tensión5Módulo de control de la carro‐
cería 16Módulo de control de la carro‐
cería 27Módulo de control de la carro‐
cería 38Módulo de control de la carro‐
cería 49Módulo de control de la carro‐
cería 510Módulo de control de la carro‐
cería 611Módulo de control de la carro‐
cería 712Módulo de control de la carro‐
cería 8N.ºCircuito13–14Portón trasero15Conector de diagnosis16Conexión de diagnosis17El encendido18Sistema de aire acondicionado19Amplificador de audio20Asistente de aparcamiento21Interruptor del freno22Sistema de audio23Pantalla24–25Onstar26Tablero de instrumentos27Calefacción de asiento,
conductor28–

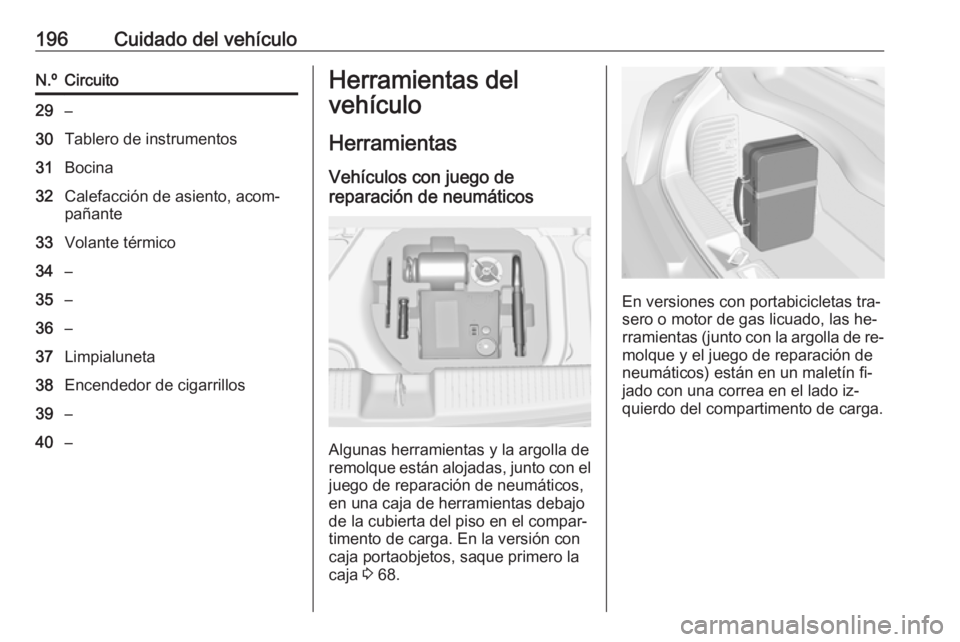

196Cuidado del vehículoN.ºCircuito29–30Tablero de instrumentos31Bocina32Calefacción de asiento, acom‐
pañante33Volante térmico34–35–36–37Limpialuneta38Encendedor de cigarrillos39–40–Herramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
Algunas herramientas y la argolla de
remolque están alojadas, junto con el
juego de reparación de neumáticos,
en una caja de herramientas debajo
de la cubierta del piso en el compar‐
timento de carga. En la versión con
caja portaobjetos, saque primero la
caja 3 68.
En versiones con portabicicletas tra‐
sero o motor de gas licuado, las he‐
rramientas (junto con la argolla de re‐ molque y el juego de reparación de
neumáticos) están en un maletín fi‐
jado con una correa en el lado iz‐
quierdo del compartimento de carga.

Cuidado del vehículo197
En la versión con caja portaobjetos,
el maletín con las herramientas, la ar‐ golla de remolque y el juego de repa‐
ración de neumáticos se encuentran
en una cámara de la caja en el com‐
partimento de carga 3 68.En la versión con subwoofer, las he‐
rramientas y la argolla de remolque
están alojadas (junto con el juego de
reparación de neumáticos y el trián‐
gulo de advertencia) en una caja de‐
bajo de la cubierta del piso. Para ac‐ ceder, desmonte la cubierta del piso:
pliegue la parte trasera hacia delante y extraiga la cubierta hacia atrás
3 69.
Vehículos con rueda de repuesto
El gato, la llave para tornillos de
rueda, las herramientas y dos correas para asegurar una rueda pinchada
están en la caja de herramientas, de‐ bajo de la cubierta del piso del com‐
partimento de carga 3 69.

198Cuidado del vehículoLlantas y neumáticosEstado de los neumáticos, estado
de las llantas
Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a
la ayuda de un taller.
Recomendamos no cambiar las rue‐
das delanteras por las traseras y vice‐ versa, ya que podría afectar a la es‐
tabilidad del vehículo. Utilice siempre los neumáticos menos desgastados
en el eje trasero.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.Para neumáticos de invierno se per‐
miten todos los tamaños 3 240.
El tamaño de neumático
185/60 R 15 se permite únicamente
como neumático de invierno.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.
Designaciones de los
neumáticos
p. ej., 195/55 R 16 95 H195:anchura del neumático, en mm55:relación de sección (altura del
neumático respecto a la an‐
chura) en %R:tipo de correa: RadialRF:tipo: RunFlat16:diámetro de la llanta, en pul‐ gadas95:índice de carga; p. ej., 95 es
equivalente a 690 kgH:letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su ve‐
hículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 236.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse de manera
que giren en la dirección correcta. La
dirección de rodadura correcta se in‐
dica mediante un símbolo ( p. ej., una
flecha) en el flanco.
Presión de los neumáticos
Compruebe la presión de los neumá‐
ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐
vide la rueda de repuesto.
