Cuidado del vehículo207
3. Saque el cable de conexión eléc‐trica y el tubo flexible de aire del
compartimento portaobjetos en la
parte inferior del compresor.
4. Enrosque el tubo flexible de aire del compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
6. Desenrosque el tapón de la vál‐ vula del neumático averiado.
7. Enrosque el tubo flexible de lle‐ nado a la válvula del neumático.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐
sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la ba‐
tería, recomendamos dejar el mo‐
tor en marcha.
10. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
11. Mientras se vacía el bote de se‐ llador (unos 30 segundos), el ma‐nómetro del compresor puede lle‐
gar a mostrar brevemente presio‐
nes de hasta seis bar. Posterior‐
mente, la presión empieza a des‐
cender.

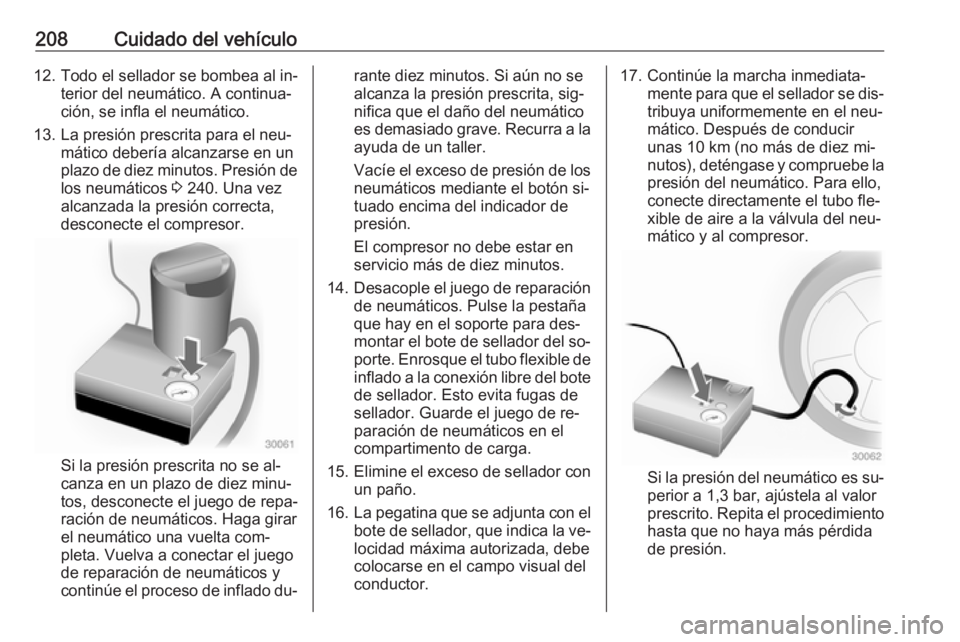

208Cuidado del vehículo12. Todo el sellador se bombea al in‐terior del neumático. A continua‐
ción, se infla el neumático.
13. La presión prescrita para el neu‐ mático debería alcanzarse en un
plazo de diez minutos. Presión de
los neumáticos 3 240. Una vez
alcanzada la presión correcta,
desconecte el compresor.
Si la presión prescrita no se al‐
canza en un plazo de diez minu‐
tos, desconecte el juego de repa‐
ración de neumáticos. Haga girar
el neumático una vuelta com‐
pleta. Vuelva a conectar el juego de reparación de neumáticos y
continúe el proceso de inflado du‐
rante diez minutos. Si aún no se
alcanza la presión prescrita, sig‐
nifica que el daño del neumático
es demasiado grave. Recurra a la ayuda de un taller.
Vacíe el exceso de presión de los
neumáticos mediante el botón si‐ tuado encima del indicador de
presión.
El compresor no debe estar en
servicio más de diez minutos.
14. Desacople el juego de reparación
de neumáticos. Pulse la pestaña
que hay en el soporte para des‐
montar el bote de sellador del so‐ porte. Enrosque el tubo flexible de
inflado a la conexión libre del bote de sellador. Esto evita fugas de
sellador. Guarde el juego de re‐
paración de neumáticos en el
compartimento de carga.
15. Elimine el exceso de sellador con
un paño.
16. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐ locidad máxima autorizada, debecolocarse en el campo visual del
conductor.17. Continúe la marcha inmediata‐ mente para que el sellador se dis‐tribuya uniformemente en el neu‐
mático. Después de conducir
unas 10 km (no más de diez mi‐
nutos), deténgase y compruebe la
presión del neumático. Para ello,
conecte directamente el tubo fle‐
xible de aire a la válvula del neu‐
mático y al compresor.
Si la presión del neumático es su‐ perior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.

Cuidado del vehículo209Si la presión del neumático es in‐
ferior a 1,3 bar, no se puede cir‐
cular con el vehículo. Recurra a la ayuda de un taller.
18. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Vuelva a colocar la cubierta del
piso. Cubierta del portaobjetos
del piso trasero 3 69.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐ comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐
malos o se calienta, déjelo desco‐
nectado durante al menos
30 minutos.
La válvula de seguridad integrada
se abre a una presión de siete bares.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐ pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados se
pueden utilizar para bombear otros
componentes, por ejemplo, balones
de fútbol, colchones neumáticos,
botes neumáticos, etc. Se encuen‐
tran ubicados en la parte inferior del
compresor. Para desmontarlos, en‐
rosque el tubo flexible de aire del
compresor y extraiga el adaptador.
Cambio de ruedas
Se deben efectuar los preparativos y observar las indicaciones siguientes:
● Aparque el vehículo en una su‐ perficie nivelada, firme y no des‐
lizante. Las ruedas delanteras
deben estar en posición de mar‐
cha en línea recta.
● Accione el freno de estaciona‐ miento y engrane la primera o la
marcha atrás.
● Nunca cambie más de una rueda
simultáneamente.● Utilice el gato únicamente para cambiar las ruedas en caso de
pinchazo, no para el cambio es‐ tacional de neumáticos de in‐
vierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable (con un grosor má‐
ximo de 1 cm).
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni ani‐ males dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Antes de enroscar los tornillos de
rueda, se debe limpiar y engrasar ligeramente el cono de cada tor‐
nillo de rueda con grasa lubri‐
cante convencional.

210Cuidado del vehículo9Advertencia
No engrase la rosca del tornillo de
la rueda.
1. Llantas de acero:
Desmonte el tapacubos.
Llantas de aleación con tapones
de los tornillos
Desenclave los tapones de los
tornillos de rueda con un destor‐
nillador y desmóntelos. Para pro‐
teger la llanta, coloque un paño
suave entre el destornillador y la
llanta de aleación.
Llantas de aleación con tapón
central
Hay dos versiones disponibles:
1.1. Inserte el extractor en la ra‐
nura abierta del tapón central y
extraiga el tapón de la rueda. He‐ rramientas del vehículo 3 196.
1.2. Inserte el extractor en el orifi‐
cio del tapón central y retire el ta‐
pón de la rueda. Herramientas del
vehículo 3 196.
2. Inserte completamente la llave
para tornillos de rueda y afloje
cada tornillo media vuelta.
Las ruedas podrían estar protegi‐
das por tornillos de rueda anti‐
rrobo. Para aflojar estos tornillos
específicos, antes de colocar la
llave para tornillos de rueda debe
colocar primero el adaptador para
los tornillos de rueda antirrobo en
el cabezal del tornillo. El adapta‐
dor está guardado en la guantera.

Cuidado del vehículo211
3. Asegúrese de que el gato estábien colocado en el punto de ele‐
vación correspondiente del ve‐
hículo.
Algunas versiones tienen faldo‐
nes laterales con tapas para los
puntos de elevación del vehículo:
primero, antes de colocar el gato,
retire el tapón en el punto de ele‐
vación correspondiente.
4. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Acople la manivela del gato y, con el gato correctamente alineado,
gire la manivela hasta que la
rueda se despegue del suelo.
5. Desenrosque los tornillos de la rueda.
6. Cambie la rueda.
7. Enrosque los tornillos de rueda.
8. Baje el vehículo.
9. Inserte completamente la llave para tornillos de rueda y apriete
los tornillos siguiendo un orden en cruz. El par de apriete es de
110 Nm.
10. Alinee el orificio para la válvula en
el tapacubos de la llanta de acero

212Cuidado del vehículocon la válvula del neumático an‐
tes del montaje.
Monte los tapones de los tornillos
de la rueda o el tapón central en
la llanta de aleación.
11. Guarde y fije la rueda cambiada, las herramientas del vehículo
3 196 y el adaptador para los tor‐
nillos de rueda antirrobo 3 55.
12. Compruebe la presión del neumá‐
tico montado y el par de aprietedel perno de la rueda lo antes po‐ sible.
Haga sustituir o reparar el neumático
averiado lo antes posible.Puntos de apoyo para la
plataforma elevadora
Posición del brazo trasero de la pla‐
taforma elevadora, ubicado centrado bajo el rebaje del estribo.
Posición del brazo delantero de la
plataforma elevadora en los bajos.
Rueda de repuesto
Si va a montar una rueda de repuesto diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda
de repuesto temporal y se aplicarían
los límites de velocidad correspon‐
dientes, incluso aunque no haya nin‐
guna etiqueta que lo indique. Con‐
sulte a un taller para conocer el límite de velocidad aplicable.
La rueda de repuesto tiene una llanta
de acero.

Cuidado del vehículo213Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enun soporte, debajo del piso del ve‐
hículo.
1. Abra la cubierta del piso del com‐
partimento de carga 3 69.
Extraiga la caja portaobjetos si
está instalada 3 68.
2. Saque la llave para ruedas de la caja de herramientas.
3.Fije la llave para ruedas al tornillo
hexagonal junto a la caja de he‐
rramientas y gírelo en sentido an‐
tihorario hasta percibir una resis‐
tencia.
4. Levante un poco el soporte de la rueda de repuesto con la mano y
desenganche la fijación.
5. Baje el soporte de la rueda de re‐
puesto.
6. Levante un poco el soporte de la rueda de repuesto con la mano y
suelte el cable de seguridad.

214Cuidado del vehículo
7.Baje el soporte por completo y sa‐
que la rueda de repuesto.
8. Cambie la rueda 3 209.
La rueda dañada debe asegu‐
rarse en el compartimento de
carga; ver a continuación.
9. Levante el soporte vacío de la rueda de repuesto y enganche el
cable de seguridad.
10. Levante el soporte de la rueda de
repuesto y enclave la fijación. El
lado abierto del gancho debe se‐
ñalar en el sentido de marcha.
11. Cierre el soporte de la rueda de repuesto vacío girando el tornillo
hexagonal en sentido horario con la llave para ruedas.
12. Guarde la llave para ruedas y el gato en la caja de herramientas
en el piso del vehículo.
13. Cierre la cubierta del piso del compartimento de carga.
Almacenamiento de una rueda
dañada en el compartimento de
carga
El soporte de la rueda de repuesto noestá diseñado para otros tamaños de
neumáticos distintos al de la rueda de repuesto.
Una rueda dañada más ancha que la
de repuesto deberá guardarse en el
compartimento de carga y asegu‐
rarse mediante correas. Herramien‐
tas del vehículo 3 196.Ruedas con tamaño de neumáticos
hasta 195/55 R 16 1. Desmonte la cubierta del compar‐
timento de carga y levante el piso
del compartimento de carga.
Guárdelos detrás de los respal‐
dos de los asientos traseros.
2. Desenrosque la tuerca de mari‐ posa y saque la caja de herra‐
mientas.
3. Coloque la rueda pinchada en po‐
sición vertical en la cavidad de la
caja de herramientas, mirando
hacia delante.
