2016 OPEL ADAM Manual de Instrucciones (in Spanish)

Portaobjetos55PortaobjetosCompartimentos portaobjetos.....55
Guantera ................................... 55
Portavasos ................................ 56
Portaobjetos delantero ..............57
Portabicicletas trasero ...............57
Compartimento de carga .............67
Portaobjetos trasero ..................68
Cubierta del compartimento de carga ........................................ 68
Cubierta del portaobjetos del maletero ................................... 69
Argollas ..................................... 71
Triángulo de advertencia ...........71
Botiquín ..................................... 72
Sistema portaequipajes de te‐ cho ............................................... 72
Portaequipajes de techo ............72
Información sobre la carga ..........73Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o afi‐
lados en los compartimentos por‐
taobjetos. En caso contrario, si se abriera la tapa del compartimento
portaobjetos por una frenada
fuerte, una maniobra brusca del
volante o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de dichos
objetos.
Guantera
Tire de la palanca para abrir la tapa
de la guantera.
La guantera dispone de un portamo‐
nedas y un adaptador para los torni‐
llos de rueda antirrobo.
La guantera debe estar cerrada mien‐
tras se conduce.

56PortaobjetosPortavasos
Los reposavasos están situados en laconsola entre los asientos delante‐
ros. Están diseñados para vasos de
diferentes tamaños.
Hay bolsillos en ambas puertas dise‐
ñados para llevar botellas.
Hay portavasos o portabotellas adi‐
cionales situados en los paneles la‐ terales traseros.
Correa flexible para portavasos
Hay una correa de goma flexible si‐
tuada en el compartimento portaob‐
jetos situado delante de la palanca
selectora de cambios. Tire de la co‐
rrea para sujetar un vaso o un ceni‐
cero.

Portaobjetos57Portaobjetos delantero
Hay compartimentos portaobjetos si‐
tuados debajo del conmutador de las
luces, en la consola central delante
de la palanca selectora, en los bolsi‐
llos de las puertas y en los paneles
laterales junto a los asientos traseros.
Portabicicletas trasero
Portabicicletas trasero para dos
bicicletas
El portabicicletas trasero (sistema
Flex-Fix) ofrece la posibilidad de fijar
una bicicleta en un soporte extraíble
integrado en el piso del vehículo. Se
puede fijar una bicicleta adicional so‐
bre un adaptador. No se permite el
transporte de otros objetos.
El portabicicletas trasero puede so‐
portar una carga máxima de 50 kg
con el adaptador montado y de
30 kg sin el adaptador. Esto permite
fijar una bicicleta eléctrica al soporte
extraíble. La carga máxima sobre el
adaptador es de 20 kg.
La distancia entre ejes de una bici‐
cleta no debe exceder 1,15 metros.
De lo contrario, la bicicleta no se
puede fijar con seguridad.
Si no está en uso, el portabicicletas se guarda introduciéndolo en el suelo
del vehículo.
En las bicicletas no debe haber obje‐ tos que puedan soltarse durante el
transporte.Atención
Si el portabicicletas trasero está
extendido y el vehículo está muy
cargado, la altura del chasis
puede disminuir.
Conduzca con cuidado cuando la carretera esté muy inclinada o cir‐ cule sobre una rampa, baches,etc.

58PortaobjetosAtención
Póngase en contacto con su pro‐
veedor de bicicletas antes de
montar bicicletas con cuadros de
carbono. Podría dañar las bicicle‐
tas.
Extracción
Abrir el portón trasero.
9 Advertencia
No debe haber nadie en la zona de
extensión del portabicicletas tra‐
sero al abrirlo, riesgo de lesiones.
Levante la palanca de desbloqueo. El
sistema se desenclava y sale rápida‐
mente del parachoques.
Extraiga por completo el portabicicle‐
tas trasero hasta que se enclave de
forma audible.
Asegúrese de que no es posible in‐
troducir el portabicicletas trasero sin
volver a accionar la palanca de des‐
bloqueo.
9 Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el sis‐
tema está correctamente encla‐
vado. Si el portabicicletas trasero
no se puede enclavar correcta‐
mente, no monte ningún objeto
sobre el sistema y vuelva a ple‐
garlo. Recurra a la ayuda de un
taller.
Despliegue la luz de la matrícula
Levante la luz de la matrícula y gírela hacia atrás.

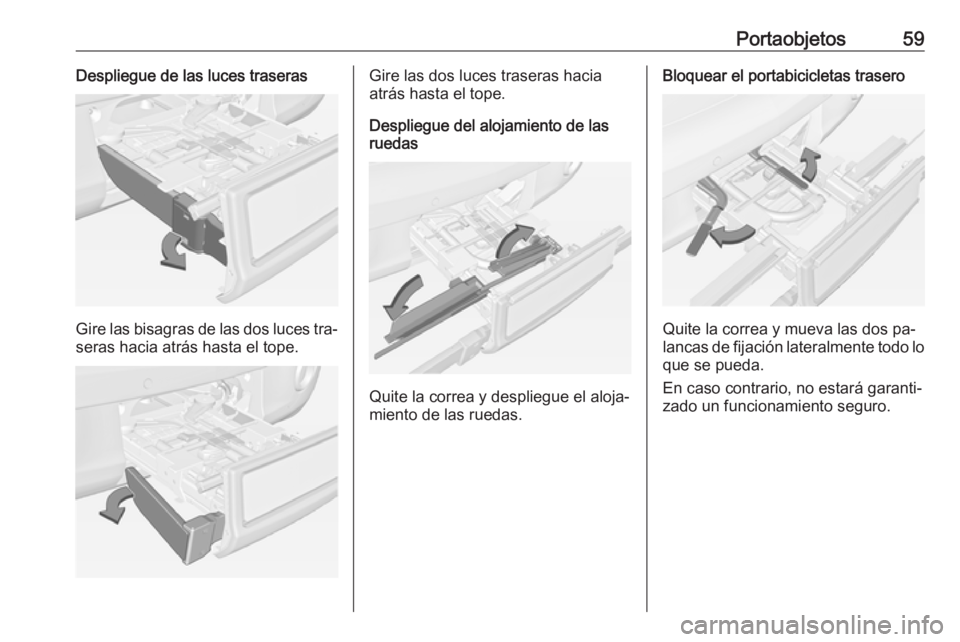

Portaobjetos59Despliegue de las luces traseras
Gire las bisagras de las dos luces tra‐seras hacia atrás hasta el tope.
Gire las dos luces traseras hacia
atrás hasta el tope.
Despliegue del alojamiento de las
ruedas
Quite la correa y despliegue el aloja‐
miento de las ruedas.
Bloquear el portabicicletas trasero
Quite la correa y mueva las dos pa‐
lancas de fijación lateralmente todo lo que se pueda.
En caso contrario, no estará garanti‐
zado un funcionamiento seguro.

60PortaobjetosMontaje del portabicicletas
Levante el portabicicletas por detrás
(1) y tire de él hacia atrás.
Pliegue el portabicicletas (2).
Empuje hacia abajo el portabicicletas (1) y mueva el mango (2) hacia atrás
para fijarlo.
Pulse el botón (1) y desmonte la parte izquierda del portabicicletas (2).
Pulse el botón (1) e inserte la parte
izquierda del portabicicletas en la
parte derecha (2).
Montaje del adaptador
Cuando vaya a transportar dos bici‐
cletas, se debe fijar el adaptador an‐
tes de colocar la primera bicicleta.

Portaobjetos61
1.Ponga el adaptador en el portabi‐
cicletas trasero tal y como se in‐
dica en la ilustración.
2. Tire de la palanca hacia delante (1) y sujétela, y luego baje el
adaptador (2) por detrás.
3. Suelte la palanca y compruebe que el adaptador está bien fijado.
4. Pase la correa del adaptador por debajo de la palanca para plegar
el portabicicletas trasero. Abro‐
che la correa.
Montaje de la primera bicicleta
1. Gire los pedales hasta la posición
que se muestra en la ilustración y
coloque la bicicleta en el aloja‐
miento para las ruedas.
Asegúrese de que la bicicleta
queda centrada en los alojamien‐
tos de las ruedas.

62Portaobjetos
2. Fije el soporte de montaje cortoen el cuadro de la bicicleta. Gire
la rueda en sentido horario para
fijarlo.
3. Fije las dos ruedas de la bicicleta a sus alojamientos con las cintas
de sujeción.
4. Compruebe si la bicicleta está fir‐ memente sujeta.Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐
relo hacia un lado.
Fijación de la segunda bicicleta
La colocación de una segunda bici‐
cleta es similar a la primera bicicleta.
Además, debe tenerse en cuenta lo
siguiente:
1. Gire siempre los pedales para que estén en una posición ade‐
cuada antes de colocar la bici‐
cleta.
2. Coloque las bicicletas en el por‐ tabicicletas trasero alineadas al‐
ternativamente a la izquierda y a
la derecha.
3. Alinee la bicicleta trasera con la delantera. Los cubos de las rue‐
das de las bicicletas no deben to‐
carse entre sí.
4. Fije la bicicleta trasera con el so‐ porte de montaje más largo y las
cintas de sujeción, como se ha
descrito para la bicicleta delan‐
tera. Los soportes de montaje de‐
ben instalarse en paralelo.
