Page 57 of 264
Black plate (57,1)
ABS警告灯
点灯するとき
l電源ポジションをONにすると点灯し、し
ばらくすると消灯します。
lシステムに異常があるときは点灯し続け
ます。マツダ販売店で点検を受けてくだ
さい。
lABS警告灯が点灯しているときは、
ABSが作動しないため、急制動時やす
べりやすい路面での制動時には、車輪
がロックすることがあります。
lABS警告灯が点灯しているときは、
ABSは作動しませんが、通常のブレー
キ性能は確保されています。
57
BONGO TRUCK_JK_初版57ページ
2015年12月10日02:13 PM
Form No.JK
Page 58 of 264
Black plate (58,1)
58
BONGO TRUCK_JK_初版58ページ
2015年12月10日02:13 PM
Form No.JK
MEMO
Page 59 of 264

Black plate (59,1)
操作と取り扱い
各部の開閉60
キー......................................................... 60
キーレスエントリーシステム
(リトラクタブルタイプキー) ............ 61
ドア......................................................... 63
パワードアロック.................................. 65
パワーウインドー.................................. 66
燃料補給口............................................. 67
エンジンカバー...................................... 70
サービスホールカバー.......................... 71
荷台......................................................... 72
各部の調節75
ドアミラー............................................. 75
フロントアンダーミラー...................... 76
ルームミラー.......................................... 76
メーター、警告灯、表示灯の
見方78
メーター................................................. 78
警告灯、表示灯....................................... 82
警報音..................................................... 90
スイッチの使いかた91
ランプスイッチ...................................... 91
方向指示器............................................. 93
ワイパー/ウォッシャースイッチ......... 94
ホーン..................................................... 95
非常点滅灯スイッチ............................. 96
運転装置の使いかた97
電源ポジション(エンジンスイッチ) ... 97
エンジンの始動..................................... 98
エンジンの停止..................................... 99
ブレーキ................................................. 99
マニュアルトランスミッション........ 100
オートマチックトランス
ミッション....................................... 101
オートマチック車を運転するとき.... 104
4WD ..................................................... 107
59
BONGO TRUCK_JK_初版59ページ
2015年12月10日02:13 PM
Form No.JK
Page 60 of 264
Black plate (60,1)
キー
キーはエンジンの始動/停止のほかにドア、
フューエルキャップの施錠/解錠に使用しま
す。
キーは2本あります。
キーナンバープレート
お客様以外のかたにキーナンバーを知られ
ないために、キーナンバープレートにキーナ
ンバーを打刻しています。
lキーナンバープレートは車両以外の安
全な場所に、大切に保管しておいてく
ださい。
l万一、キーを紛失したときは、マツダ販
売店でキーナンバーをもとにキーを作
ることができます。
l車両をおゆずりになるときは、次にお
使いになるかたのために、すべての
キーと一緒に、キーナンバープレート
を車両につけてお渡しください。
リトラクタブルタイプキー
リトラクタブルタイプキーは、キーとリモー
トコントローラーが一体となっています。
キーを使わないときは、キー部分を格納す
ることができます。
取り出しかた
格納のしかた
ボタンを押してキーをまわします。
ボタンをはなした後、カチッと音がする
までキーを押し込みます。
60
BONGO TRUCK_JK_初版60ページ
2015年12月10日02:13 PM
Form No.JK
各部の開閉
3.操作と取り扱い

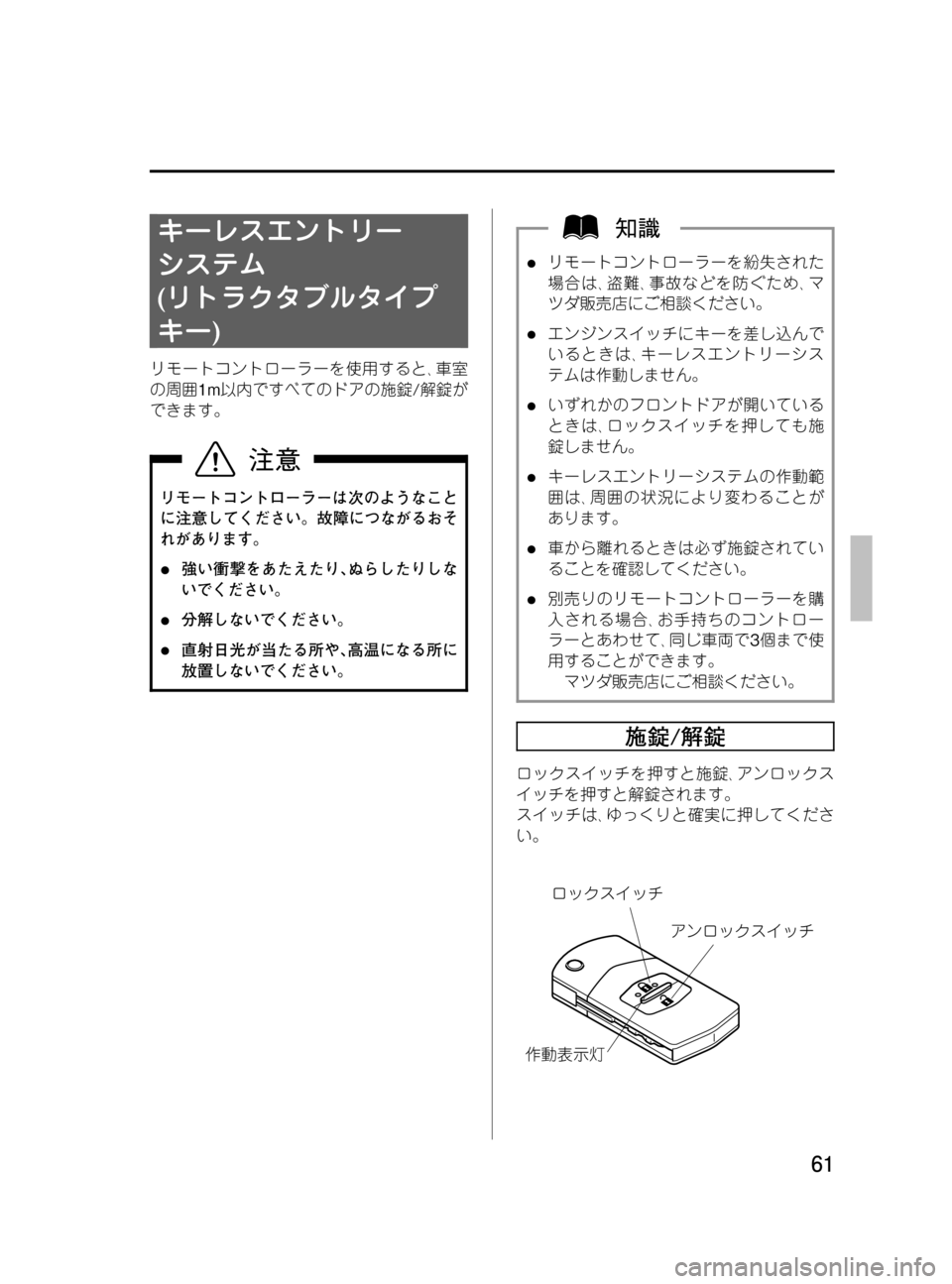

Page 61 of 264
Black plate (61,1)
キーレスエントリー
システム
(リトラクタブルタイプ
キー)
リモートコントローラーを使用すると、車室
の周囲1m以内ですべてのドアの施錠/解錠が
できます。
リモートコントローラーは次のようなこと
に注意してください。故障につながるおそ
れがあります。
l強い衝撃をあたえたり、ぬらしたりしな
いでください。
l分解しないでください。
l直射日光が当たる所や、高温になる所に
放置しないでください。
lリモートコントローラーを紛失された
場合は、盗難、事故などを防ぐため、マ
ツダ販売店にご相談ください。
lエンジンスイッチにキーを差し込んで
いるときは、キーレスエントリーシス
テムは作動しません。
lいずれかのフロントドアが開いている
ときは、ロックスイッチを押しても施
錠しません。
lキーレスエントリーシステムの作動範
囲は、周囲の状況により変わることが
あります。
l車から離れるときは必ず施錠されてい
ることを確認してください。
l別売りのリモートコントローラーを購
入される場合、お手持ちのコントロー
ラーとあわせて、同じ車両で3個まで使
用することができます。
マツダ販売店にご相談ください。
施錠/解錠
ロックスイッチを押すと施錠、アンロックス
イッチを押すと解錠されます。
スイッチは、ゆっくりと確実に押してくださ
い。
`6",64
Þ
G-+$.f`6",64
61
BONGO TRUCK_JK_初版61ページ
2015年12月10日02:13 PM
Form No.JK
Page 62 of 264
Black plate (62,1)
lスイッチを押すと作動表示灯が点灯し
ます。
lアンロックスイッチを押して解錠した
後、約30秒以内にいずれかのフロント
ドアを開けなかった場合、自動的に施
錠されます。
電池の交換
リモートコントローラーのスイッチを押し
ても作動しないときや、作動範囲が狭く不安
定になったとき、作動表示灯が点灯しなく
なったときは、電池切れが考えられます。
次の手順で電池を交換してください。
電池の規格:リチウム電池CR1620
l電池の側と側は必ず正しく取り付
けてください。液漏れなどにつながる
おそれがあります。
l電池を交換するときは内部回路や電極
に触れたり、電極を曲げたりしないよう
に注意してください。また、リモートコ
ントローラーの内部にゴミなどを付着
させないでください。故障につながる
おそれがあります。
l電池を交換してもキーレスエントリー
システムが作動しないときは、マツダ販
売店にご相談ください。
キーを取り出します。
→60ページ「リトラクタブルタイプ
キー」
マイナスドライバーなどを使ってフック
を押し、キー部分とリモートコントロー
ラー部分を取りはずします。
H6"
マイナスドライバーなどを慎重に使っ
て、ゆっくりとカバーを開きます。
電池の端を押して、電池を取り出しま
す。
62
BONGO TRUCK_JK_初版62ページ
2015年12月10日02:13 PM
Form No.JK
各部の開閉
3.操作と取り扱い
Page 63 of 264
Black plate (63,1)
指で押して取り出しにくい場合は、ドライ
バーなどで押すと取り出しやすくなりま
す。
新しい電池の側を下にして、電池を差
し込み取り付けます。
カバーを閉めます。
リモートコントローラーとキーの向きを
合わせ、カチッと音がするまで押し込み
ます。
リモートコントローラーとキーはカチッと
音がするまで確実に押し込んでください。
取り付けが不完全な場合、外れるおそれが
あります。
ドア
¢ドアを閉めたあとは、確実に閉
まっていることを確認してくださ
い。
半ドアのまま走行すると、走行中に不意に
ドアが開き、思わぬ事故につながるおそれ
があります。
¢ドアを開けるときは、周囲の安全
を確認してください。
ドアを急に開けると、後続車や歩行者がぶ
つかるなど、思わぬ事故につながるおそれ
があります。
ドアを開閉するときは、強風や傾斜地等周
囲の状況を確認して開閉してください。
指をはさんだり、ドアが通行人に当たるな
ど、思わぬ事故につながるおそれがありま
す。
車から離れるときは、必ずエンジンを止
め、ドアを施錠してください。また、盗難
にあわないために、車内には貴重品を置か
ないでください。
63
BONGO TRUCK_JK_初版63ページ
2015年12月10日02:13 PM
Form No.JK
Page 64 of 264
Black plate (64,1)
キーによる施錠/解錠
キーを差し込み、まわします。
リモートコントローラーによ
る施錠/解錠
(リトラクタブルタイプキー)
リモートコントローラーを操作すると、施
錠/解錠できます。
→61ページ「キーレスエントリーシステム
(リトラクタブルタイプキー)」
ロックノブによる施錠/解錠
ロックノブを操作します。
キーを使わない施錠
車内のロックノブを施錠側にし、車外のドア
ハンドルを引いたままドアを閉めます。
キーの閉じ込みを防止するために、キーを
持っていることを確認してから施錠して
ください。
64
BONGO TRUCK_JK_初版64ページ
2015年12月10日02:13 PM
Form No.JK
各部の開閉
3.操作と取り扱い
